Các loại Modbus Gateway phổ biến trong công nghiệp
Trong nhiều hệ thống tự động hóa hiện nay, các thiết bị hiện trường như đồng hồ đo điện, bộ điều khiển nhiệt độ hoặc biến tần vẫn sử dụng giao thức Modbus RTU qua RS-485. Trong khi đó, các hệ thống SCADA, HMI hoặc nền tảng IIoT lại hoạt động trên mạng Ethernet với Modbus TCP.
Bài viết này nằm trong series chuyên sâu về Modbus của BKAII. Bạn có thể xem toàn bộ series tại đây:
Series: Giải phẫu Modbus – Kiến thức truyền thông công nghiệp
Để kết nối các hệ thống truyền thông khác nhau này, các kỹ sư thường sử dụng Modbus Gateway. Nếu bạn chưa quen với thiết bị này, bạn có thể xem chi tiết trong bài viết:
Modbus Gateway là gì – khái niệm, đặc điểm và ứng dụng

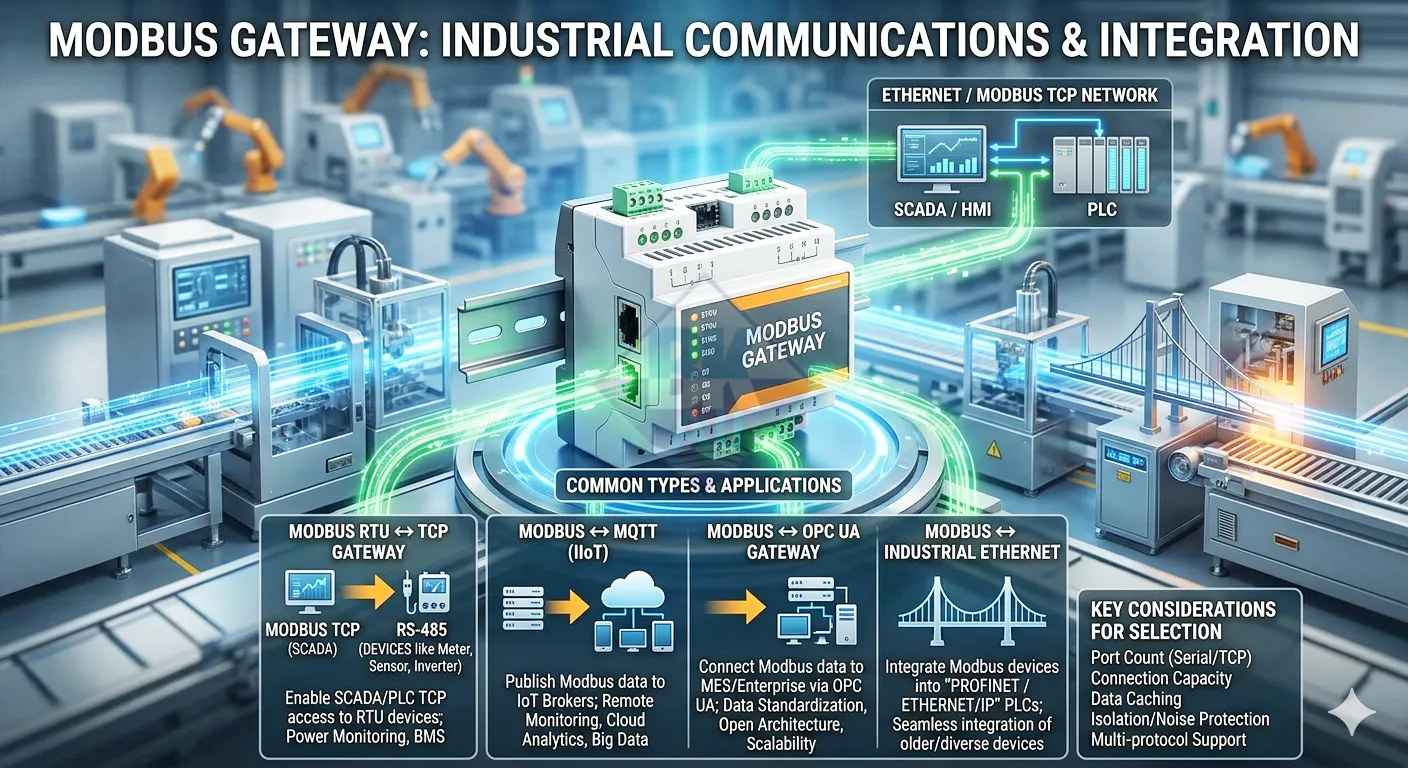

Trong bài viết này, chúng ta sẽ cùng tìm hiểu các loại Modbus Gateway phổ biến và cách chúng được sử dụng trong các hệ thống công nghiệp hiện đại.
1. Tổng quan về Modbus Gateway
Modbus Gateway là thiết bị trung gian cho phép chuyển đổi dữ liệu giữa các mạng Modbus khác nhau hoặc giữa Modbus và các giao thức truyền thông khác.
Trong kiến trúc hệ thống hiện đại, gateway thường được đặt giữa:
- mạng Ethernet (Modbus TCP)
- và mạng RS-485 (Modbus RTU)
Kiến trúc này được phân tích chi tiết trong bài:
Kiến trúc hệ thống Modbus RTU – TCP trong nhà máy
Ngoài việc chuyển đổi RTU và TCP, nhiều gateway hiện đại còn hỗ trợ kết nối với các hệ thống công nghiệp khác.
2. Gateway Modbus RTU ↔ Modbus TCP
Đây là loại gateway phổ biến nhất trong các hệ thống công nghiệp.
Thiết bị này cho phép hệ thống SCADA hoặc PLC sử dụng Modbus TCP truy cập dữ liệu từ các thiết bị Modbus RTU.
Nguyên lý hoạt động
- SCADA gửi request Modbus TCP
- Gateway chuyển đổi sang Modbus RTU
- Thiết bị slave phản hồi dữ liệu
- Gateway chuyển dữ liệu về dạng Modbus TCP
Ứng dụng
- hệ thống giám sát năng lượng
- tích hợp PLC và thiết bị đo lường
- hệ thống BMS trong tòa nhà
Ví dụ thiết bị
3. Gateway Modbus ↔ MQTT
Khi các hệ thống công nghiệp bắt đầu kết nối với nền tảng cloud, nhu cầu chuyển đổi dữ liệu Modbus sang giao thức IoT như MQTT ngày càng phổ biến.
Gateway Modbus MQTT cho phép dữ liệu từ thiết bị Modbus được publish trực tiếp lên broker MQTT.
Ứng dụng
- hệ thống IIoT
- giám sát thiết bị từ xa
- kết nối dữ liệu công nghiệp với cloud platform
Ví dụ triển khai
Power Meter
│
RS485
│
Modbus Gateway
│
Ethernet
│
MQTT Broker / Cloud
4. Gateway Modbus ↔ OPC UA
Trong các hệ thống sản xuất hiện đại, OPC UA được xem là chuẩn giao tiếp mở cho việc tích hợp dữ liệu công nghiệp.
Gateway Modbus OPC UA cho phép các hệ thống như:
- MES
- SCADA
- Data Platform
truy cập dữ liệu từ thiết bị Modbus thông qua chuẩn OPC UA.
Lợi ích
- chuẩn hóa dữ liệu
- dễ tích hợp hệ thống IT
- tăng khả năng mở rộng hệ thống
5. Gateway Modbus ↔ PROFINET / EtherNet/IP
Nhiều hệ thống PLC hiện đại không sử dụng Modbus làm giao thức chính.
- PLC Siemens sử dụng PROFINET
- PLC Rockwell sử dụng EtherNet/IP
Trong trường hợp này, gateway có thể được sử dụng để tích hợp thiết bị Modbus vào hệ thống PLC.
Ví dụ
PLC Siemens
│
PROFINET
│
Protocol Gateway
│
Modbus RTU
│
Energy Meter
Giải pháp này giúp tận dụng thiết bị Modbus sẵn có mà không cần thay đổi toàn bộ hệ thống.
6. Lưu ý khi lựa chọn Modbus Gateway
Khi lựa chọn gateway cho hệ thống công nghiệp, các kỹ sư nên chú ý đến các thông số quan trọng:
- số cổng serial
- số lượng kết nối TCP
- cơ chế data caching
- isolation chống nhiễu
- khả năng mở rộng giao thức
Chi tiết cách lựa chọn gateway đã được phân tích trong bài:
Checklist chọn Modbus Gateway cho hệ thống SCADA và PLC
Kết luận
Modbus Gateway đóng vai trò quan trọng trong việc tích hợp các hệ thống truyền thông công nghiệp khác nhau.
- Modbus RTU – TCP
- Modbus – MQTT
- Modbus – OPC UA
- Modbus – PROFINET
Tùy theo yêu cầu của hệ thống, các kỹ sư có thể lựa chọn loại gateway phù hợp để đảm bảo hệ thống hoạt động ổn định và dễ dàng mở rộng.
