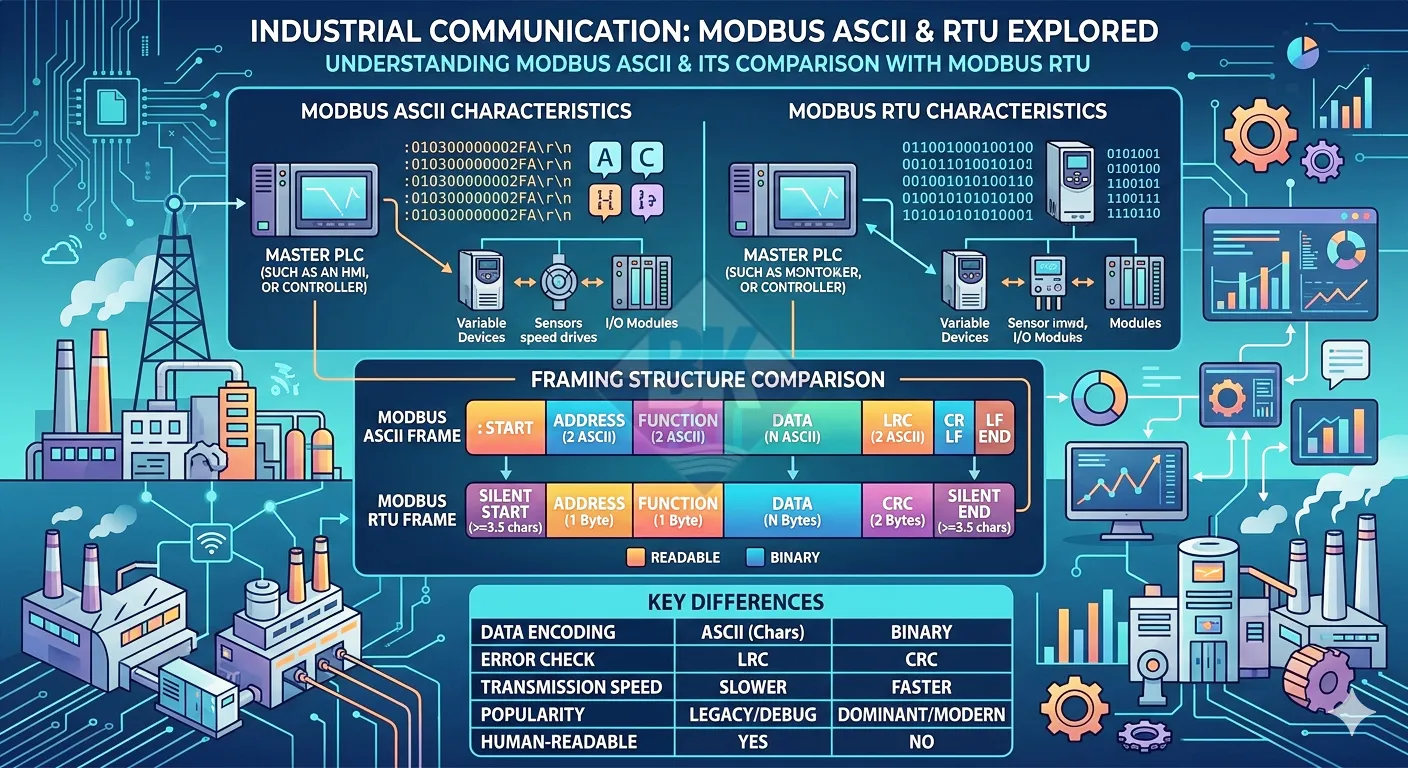

Modbus ASCII là gì? Cấu trúc khung dữ liệu và sự khác biệt với Modbus RTU

Trong các hệ thống truyền thông công nghiệp, Modbus là một trong những giao thức phổ biến nhất để kết nối PLC, cảm biến, HMI và hệ thống SCADA. Khi nhắc đến Modbus, phần lớn kỹ sư quen thuộc với Modbus RTU hoặc Modbus TCP. Tuy nhiên, một biến thể khác của giao thức này là Modbus ASCII cũng từng được sử dụng khá phổ biến trong các hệ thống truyền thông nối tiếp (serial).

Vậy Modbus ASCII là gì? Giao thức này hoạt động như thế nào, cấu trúc khung dữ liệu ra sao và khác gì so với Modbus RTU? Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động, kèm theo ví dụ cụ thể để dễ hình dung trong thực tế triển khai.

Modbus ASCII là gì?

Modbus ASCII là một biến thể của giao thức Modbus được thiết kế để truyền dữ liệu qua các đường truyền nối tiếp như RS-232 hoặc RS-485. Điểm đặc biệt của giao thức này là toàn bộ dữ liệu được mã hóa dưới dạng ký tự ASCII thay vì dạng nhị phân như Modbus RTU.

Điều này có nghĩa là mỗi byte dữ liệu sẽ được chuyển thành hai ký tự ASCII trước khi truyền trên đường truyền. Nhờ vậy, dữ liệu dễ đọc hơn khi sử dụng các công cụ giám sát serial hoặc terminal. Tuy nhiên, việc mã hóa ASCII cũng khiến tốc độ truyền chậm hơn so với Modbus RTU.

Trong thực tế, Modbus ASCII thường được sử dụng trong:

• Hệ thống truyền thông nối tiếp tốc độ thấp
• Các thiết bị công nghiệp đời cũ
• Môi trường cần debug hoặc giám sát dữ liệu serial dễ dàng
• Các hệ thống cần độ tin cậy cao nhưng không yêu cầu tốc độ truyền lớn

Nguyên lý hoạt động của Modbus ASCII

Tương tự các biến thể khác của Modbus, Modbus ASCII hoạt động theo mô hình Master – Slave (hoặc Client – Server). Trong mô hình này:

• Master gửi yêu cầu đọc hoặc ghi dữ liệu
• Slave nhận lệnh và phản hồi lại dữ liệu tương ứng

Ví dụ trong một hệ thống SCADA:

• SCADA hoặc PLC đóng vai trò Master
• Các thiết bị như biến tần, đồng hồ đo điện, module I/O đóng vai trò Slave

Master sẽ gửi lệnh yêu cầu đọc thanh ghi của thiết bị. Slave sau khi nhận lệnh sẽ trả về dữ liệu theo đúng định dạng của giao thức Modbus ASCII.

Cấu trúc khung dữ liệu Modbus ASCII

Một khung dữ liệu của Modbus ASCII có cấu trúc như sau:

: [Address] [Function] [Data] [LRC] CR LF

Trong đó:

• : ký tự bắt đầu khung dữ liệu
• Address: địa chỉ thiết bị Slave
• Function: mã chức năng Modbus
• Data: dữ liệu cần truyền
• LRC: mã kiểm tra lỗi
• CR LF: ký tự kết thúc khung dữ liệu

Điểm đặc biệt là tất cả các giá trị trong khung dữ liệu đều được biểu diễn bằng ký tự ASCII.

Ví dụ gói tin Modbus ASCII

Giả sử một hệ thống SCADA cần đọc dữ liệu từ thiết bị có địa chỉ 01, sử dụng Function Code 03 để đọc thanh ghi.

Khung dữ liệu yêu cầu có thể trông như sau:

:010300000002FA

Giải thích gói tin:

• : ký tự bắt đầu
• 01: địa chỉ thiết bị
• 03: lệnh đọc Holding Register
• 0000: địa chỉ thanh ghi bắt đầu
• 0002: số thanh ghi cần đọc
• FA: mã kiểm tra lỗi LRC

Khi nhận được yêu cầu, thiết bị Slave sẽ phản hồi bằng một khung dữ liệu tương tự, chứa giá trị của các thanh ghi được đọc.

Phương pháp kiểm tra lỗi LRC

Trong Modbus ASCII, cơ chế kiểm tra lỗi sử dụng phương pháp LRC (Longitudinal Redundancy Check). Giá trị LRC được tính bằng cách cộng tất cả các byte trong gói dữ liệu, sau đó lấy phần bù hai của tổng.

Mục đích của LRC là giúp phát hiện lỗi trong quá trình truyền dữ liệu trên đường truyền serial. Nếu giá trị LRC tính toán ở phía nhận không trùng khớp với LRC trong gói tin, dữ liệu sẽ bị loại bỏ.

Cơ chế này đơn giản hơn so với CRC được sử dụng trong Modbus RTU, nhưng vẫn đảm bảo khả năng phát hiện lỗi ở mức cơ bản.

So sánh Modbus ASCII và Modbus RTU

Trong thực tế triển khai hệ thống công nghiệp, Modbus ASCII và Modbus RTU có một số điểm khác biệt quan trọng.

Ngày nay, trong các hệ thống tự động hóa hiện đại, Modbus RTU được sử dụng phổ biến hơn nhờ hiệu suất cao và tốc độ truyền nhanh.

Khi nào nên sử dụng Modbus ASCII?

Mặc dù ít phổ biến hơn RTU, Modbus ASCII vẫn phù hợp trong một số trường hợp sau:

• Hệ thống thiết bị cũ chỉ hỗ trợ Modbus ASCII
• Môi trường cần dễ dàng giám sát dữ liệu bằng terminal
• Hệ thống truyền thông tốc độ thấp
• Các ứng dụng cần độ ổn định cao hơn tốc độ

Trong các hệ thống công nghiệp hiện đại, nếu cần tích hợp thiết bị Modbus ASCII với hệ thống SCADA hoặc mạng Ethernet, kỹ sư thường sử dụng các thiết bị Modbus Gateway để chuyển đổi giao thức.

Bạn có thể tìm hiểu thêm về cơ chế truyền thông trong các hệ thống Modbus tại bài viết Modbus TCP là gì để hiểu cách giao thức này được triển khai trên mạng Ethernet công nghiệp.

Vai trò của Modbus ASCII trong hệ thống công nghiệp

Mặc dù không còn phổ biến như trước, Modbus ASCII vẫn đóng vai trò nhất định trong việc duy trì khả năng tương thích với các thiết bị công nghiệp đời cũ.

Nhiều nhà máy hiện nay vẫn vận hành các thiết bị được lắp đặt từ 10–20 năm trước. Trong các trường hợp này, việc hiểu rõ Modbus ASCII giúp kỹ sư dễ dàng tích hợp hệ thống cũ vào các nền tảng giám sát hiện đại như SCADA hoặc IIoT.

Ngoài ra, Modbus ASCII cũng là một ví dụ điển hình giúp kỹ sư hiểu rõ cách thức hoạt động của giao thức Modbus nói chung, từ đó triển khai và xử lý sự cố truyền thông hiệu quả hơn.

Kết luận

Modbus ASCII là một biến thể của giao thức Modbus sử dụng mã hóa ký tự ASCII để truyền dữ liệu qua các đường truyền nối tiếp. Mặc dù tốc độ truyền chậm hơn so với Modbus RTU, giao thức này vẫn được sử dụng trong một số hệ thống công nghiệp cần khả năng giám sát dữ liệu dễ dàng hoặc yêu cầu tương thích với thiết bị cũ.

Việc hiểu rõ cấu trúc khung dữ liệu, phương pháp kiểm tra lỗi và cách hoạt động của Modbus ASCII sẽ giúp kỹ sư tự động hóa dễ dàng triển khai, tích hợp và bảo trì các hệ thống truyền thông công nghiệp.

Nếu bạn muốn tìm hiểu sâu hơn về các biến thể phổ biến của Modbus, hãy tham khảo thêm các bài viết Modbus RTU là gì và Modbus TCP là gì để có cái nhìn đầy đủ về hệ sinh thái giao thức Modbus trong công nghiệp.

Câu hỏi thường gặp về Modbus ASCII

Modbus ASCII là gì?

Modbus ASCII là một biến thể của giao thức Modbus sử dụng mã hóa ký tự ASCII để truyền dữ liệu qua các đường truyền nối tiếp như RS-232 hoặc RS-485. Mỗi byte dữ liệu được chuyển thành hai ký tự ASCII trước khi truyền, giúp dữ liệu dễ đọc khi giám sát bằng các công cụ terminal.

Modbus ASCII khác gì so với Modbus RTU?

Sự khác biệt chính nằm ở cách mã hóa dữ liệu và tốc độ truyền. Modbus ASCII sử dụng ký tự ASCII và kiểm tra lỗi bằng LRC, trong khi Modbus RTU sử dụng dữ liệu nhị phân và kiểm tra lỗi bằng CRC. Nhờ vậy Modbus RTU có tốc độ truyền nhanh và được sử dụng phổ biến hơn trong các hệ thống tự động hóa hiện đại.

Modbus ASCII có còn được sử dụng trong công nghiệp không?

Hiện nay Modbus ASCII ít phổ biến hơn so với Modbus RTU và Modbus TCP. Tuy nhiên giao thức này vẫn được sử dụng trong một số thiết bị công nghiệp đời cũ hoặc trong các hệ thống cần dễ dàng giám sát dữ liệu truyền thông nối tiếp.

Khung dữ liệu Modbus ASCII có cấu trúc như thế nào?

Một khung dữ liệu Modbus ASCII bắt đầu bằng ký tự “:” và kết thúc bằng CR LF. Bên trong khung gồm các thành phần: địa chỉ thiết bị (Address), mã chức năng (Function), dữ liệu (Data) và mã kiểm tra lỗi LRC.

Khi nào nên sử dụng Modbus ASCII?

Modbus ASCII thường được sử dụng khi hệ thống cần tương thích với thiết bị cũ, khi cần giám sát dữ liệu serial dễ dàng bằng terminal hoặc trong các hệ thống truyền thông tốc độ thấp không yêu cầu hiệu suất cao.
