Kiến trúc hệ thống Modbus RTU – TCP trong nhà máy: Cách thiết kế và triển khai

Kiến trúc hệ thống Modbus RTU TCP trong nhà máy với Modbus Gateway và mạng RS485

Trong các hệ thống tự động hóa công nghiệp hiện đại, giao thức Modbus vẫn là một trong những chuẩn truyền thông phổ biến nhất nhờ tính đơn giản, ổn định và khả năng tương thích cao. Tuy nhiên, khi các hệ thống ngày càng mở rộng và tích hợp với nền tảng Ethernet, kiến trúc mạng Modbus cũng dần chuyển từ Modbus RTU truyền thống sang mô hình kết hợp Modbus RTU và Modbus TCP.

Trong bài viết này, chúng ta sẽ phân tích chi tiết kiến trúc hệ thống Modbus RTU – TCP trong nhà máy, cách các thiết bị được kết nối với nhau, cũng như vai trò của Modbus Gateway trong việc tích hợp các hệ thống truyền thông khác nhau.

1. Tổng quan về kiến trúc hệ thống Modbus

Trong môi trường công nghiệp, các thiết bị như PLC, cảm biến, đồng hồ đo điện, bộ điều khiển nhiệt độ hoặc biến tần thường cần trao đổi dữ liệu với hệ thống giám sát như SCADA hoặc HMI. Giao thức Modbus cho phép các thiết bị này giao tiếp thông qua hai dạng mạng phổ biến:

  • Modbus RTU – truyền thông qua cổng serial RS-485
  • Modbus TCP – truyền thông qua mạng Ethernet

Trong thực tế, nhiều nhà máy vẫn đang sử dụng thiết bị hỗ trợ Modbus RTU, trong khi các hệ thống SCADA hoặc nền tảng IIoT mới lại hoạt động trên mạng Ethernet. Điều này dẫn đến nhu cầu xây dựng kiến trúc kết nối kết hợp giữa hai môi trường truyền thông.

2. Kiến trúc Modbus RTU truyền thống

Modbus RTU là dạng triển khai lâu đời nhất của giao thức Modbus, hoạt động trên nền tảng truyền thông nối tiếp như RS-232 hoặc phổ biến hơn là RS-485.

Đặc điểm chính

  • Mô hình Master – Slave
  • Truyền dữ liệu theo dạng frame nhị phân
  • Tốc độ truyền phổ biến: 9600 – 115200 bps
  • Kết nối nhiều thiết bị trên một bus RS-485

Trong kiến trúc này, một thiết bị master (ví dụ PLC hoặc SCADA) sẽ lần lượt gửi yêu cầu đến từng thiết bị slave.

Sơ đồ mạng Modbus RTU

PLC / SCADA (Master)
        │
        │ RS485
        │
 ───────┼────────────────
        │
     Power Meter
        │
     Temperature Controller
        │
        VFD

Một bus RS-485 tiêu chuẩn có thể kết nối tối đa khoảng 32 thiết bị nếu không sử dụng bộ lặp tín hiệu.

Tuy nhiên, kiến trúc này có một số hạn chế:

  • Khoảng cách và tốc độ truyền bị giới hạn
  • Khó tích hợp với hệ thống Ethernet
  • Khó mở rộng khi số lượng thiết bị tăng

3. Kiến trúc Modbus TCP

Khi mạng Ethernet trở nên phổ biến trong công nghiệp, Modbus đã được mở rộng thành phiên bản Modbus TCP. Phiên bản này cho phép truyền dữ liệu Modbus thông qua giao thức TCP/IP.

Đặc điểm chính

  • Hoạt động trên mạng Ethernet
  • Mô hình Client – Server
  • Tốc độ truyền cao hơn
  • Dễ dàng tích hợp với hệ thống IT

Sơ đồ mạng Modbus TCP

SCADA Client
     │
Ethernet Switch
     │
 ┌───────┬────────┬─────────┐
 │       │        │
PLC   Power Meter   Remote I/O

Nhờ sử dụng hạ tầng Ethernet, hệ thống Modbus TCP có thể mở rộng dễ dàng và cho phép nhiều client truy cập dữ liệu cùng lúc.

Tuy nhiên, vấn đề phát sinh khi các thiết bị cũ trong nhà máy vẫn chỉ hỗ trợ Modbus RTU.

4. Kiến trúc Hybrid Modbus RTU – TCP

Trong hầu hết các nhà máy hiện nay, kiến trúc mạng Modbus thường là sự kết hợp giữa hai công nghệ:

  • Thiết bị hiện trường sử dụng Modbus RTU
  • Hệ thống giám sát sử dụng Modbus TCP

Để kết nối hai mạng này với nhau, người ta sử dụng Modbus Gateway.

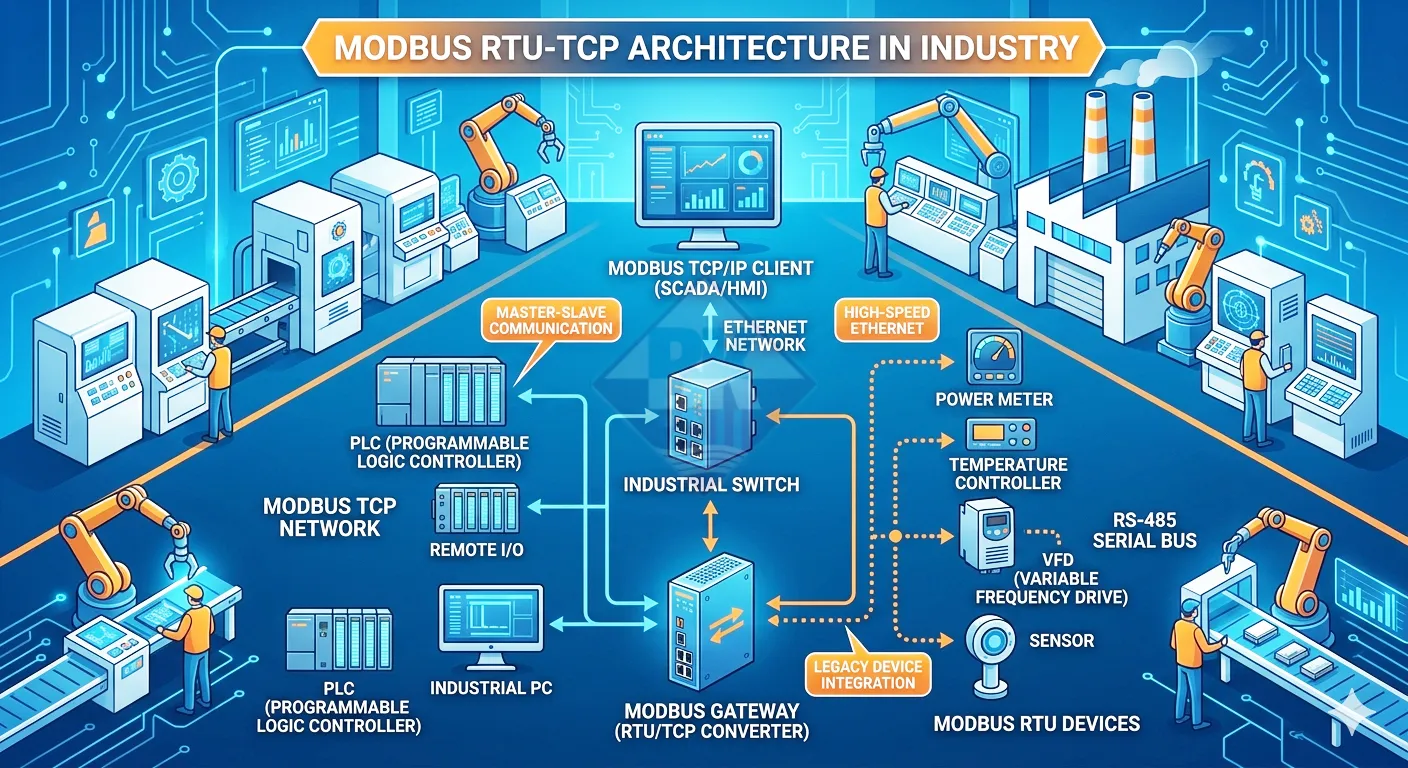

Sơ đồ kiến trúc phổ biến

SCADA Server
     │
Ethernet Network
     │
Industrial Switch
     │
Modbus Gateway
     │
RS485 Bus
     │
Power Meter / Sensor / PLC

Trong kiến trúc này:

  • SCADA gửi yêu cầu Modbus TCP
  • Gateway chuyển đổi sang Modbus RTU
  • Thiết bị hiện trường phản hồi dữ liệu
  • Gateway chuyển dữ liệu lại thành Modbus TCP

Nhờ đó, các thiết bị Modbus RTU có thể được tích hợp vào hệ thống Ethernet mà không cần thay đổi phần cứng.

5. Vai trò của Modbus Gateway trong hệ thống

Modbus Gateway đóng vai trò trung gian giữa hai mạng truyền thông khác nhau.

Các chức năng chính bao gồm:

  • Chuyển đổi Modbus RTU sang Modbus TCP
  • Kết nối thiết bị serial với hệ thống Ethernet
  • Quản lý nhiều thiết bị slave trên một bus RS-485
  • Tối ưu hiệu suất truy cập dữ liệu

Nhiều gateway công nghiệp còn có các tính năng nâng cao như:

  • Data caching
  • Multiple TCP connections
  • Isolation chống nhiễu
  • Web configuration

6. Ví dụ triển khai hệ thống thực tế

Một ví dụ điển hình là hệ thống giám sát năng lượng trong nhà máy.

Thành phần hệ thống

  • 10 đồng hồ đo điện Modbus RTU
  • 1 Modbus Gateway
  • 1 SCADA Server

Sơ đồ hệ thống

SCADA Server
      │
Industrial Switch
      │
Modbus Gateway
      │
RS485 Bus
      │
10 Power Meters

SCADA sẽ định kỳ gửi các yêu cầu đọc thanh ghi để lấy dữ liệu:

  • điện áp
  • dòng điện
  • công suất
  • điện năng tiêu thụ

Toàn bộ dữ liệu được tập trung về SCADA để phục vụ giám sát và phân tích năng lượng.

7. Những lưu ý khi thiết kế kiến trúc Modbus RTU – TCP

Số lượng thiết bị trên bus RS-485

Nên giới hạn số thiết bị trên một bus RS-485 để đảm bảo độ ổn định truyền thông.

Tốc độ polling

Polling quá nhanh có thể gây nghẽn bus và làm tăng thời gian phản hồi.

Chất lượng cáp truyền thông

Nên sử dụng cáp RS-485 chuyên dụng và đảm bảo đấu nối đúng chuẩn.

Isolation chống nhiễu

Môi trường công nghiệp thường có nhiều nhiễu điện từ, vì vậy gateway và thiết bị RS-485 nên có isolation.

8. Kết luận

Kiến trúc kết hợp Modbus RTU – TCP là mô hình phổ biến trong nhiều hệ thống tự động hóa hiện nay. Nhờ sử dụng Modbus Gateway, các thiết bị Modbus RTU truyền thống có thể dễ dàng tích hợp vào hạ tầng Ethernet hiện đại.

Việc hiểu rõ kiến trúc hệ thống và nguyên lý hoạt động của các thành phần trong mạng Modbus sẽ giúp kỹ sư thiết kế hệ thống truyền thông ổn định, dễ mở rộng và phù hợp với các yêu cầu của nhà máy thông minh.
