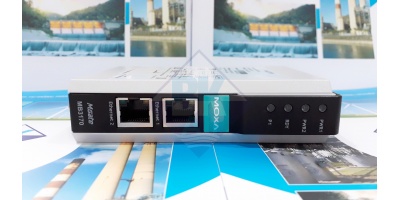

MGate MB3170: Bộ chuyển đổi Modbus Gateways nâng cao 1 cổng RS232/485/422 sang Ethernet

5 5 4 Product
Giá: Liên hệ

MGate MB3170 Bộ chuyển đổi tín hiệu nâng cao 01 cổng RS232/485/422 sang Ethernet có hỗ trợ chức năng Modbus Gateway của hãng Moxa-Taiwan được BKAII phân phối rộng rãi tại thị trường Việt Nam. MGate MB3170 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng... Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh…

Mô hình ứng dụng:

Tính năng của sản phẩm :

  • Supports Auto-Device Routing for easy configuration
  • Supports route by TCP port or IP address for flexible deployment
  • Accessible by up to 32 TCP master/client devices, or connect to up to 32 TCP slave/server devices
  • Supports up to 31 or 62 serial slave devices
  • Ethernet cascading for easy wiring
  • Serial port routing by IP address, TCP port, or ID mapping
  • Serial redirector function provided
  • Embedded Modbus traffic monitor
  • 10/100BaseTX (RJ45) or 100BaseFX (single mode or multi-mode with SC/ST connector)

Thông số kỹ thuật của sản phẩm:

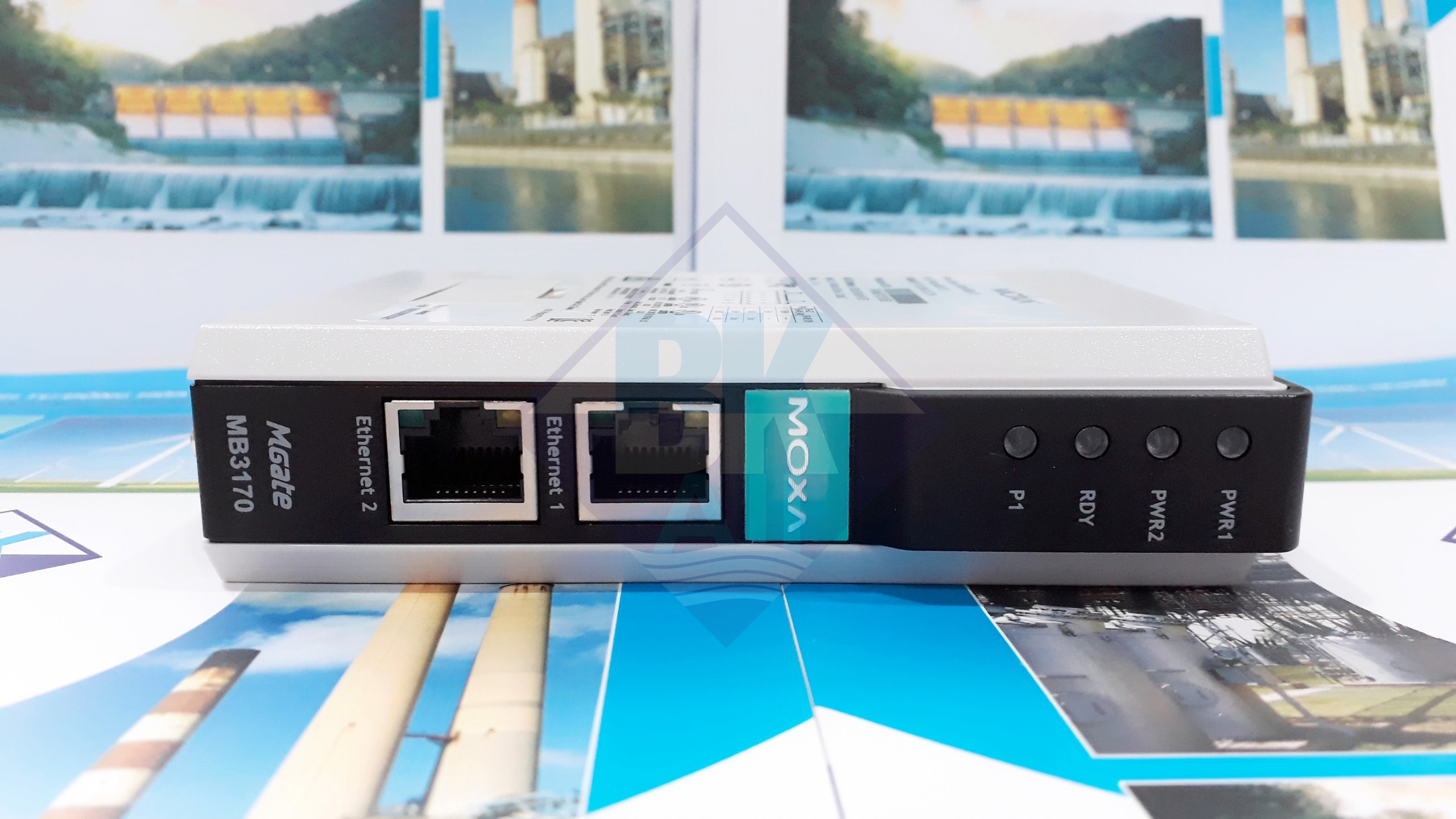

• Ethernet Interface
Protocols Modbus TCP
Number of Ports 2 (1 IP, Ethernet cascade)
Speed 10/100 Mbps, Auto MDI/MDIX
Connector 8-pin RJ45
Magnetic Isolation Protection 1.5 kV (built-in)
• Optical Fiber Interface
Table
• Serial Interface
Protocol Modbus RTU/ASCII Master/Slave
Number of Ports MB3170/3170I: 1
MB3270/3270I: 2
Serial Standards RS-232/422/485, software selectable

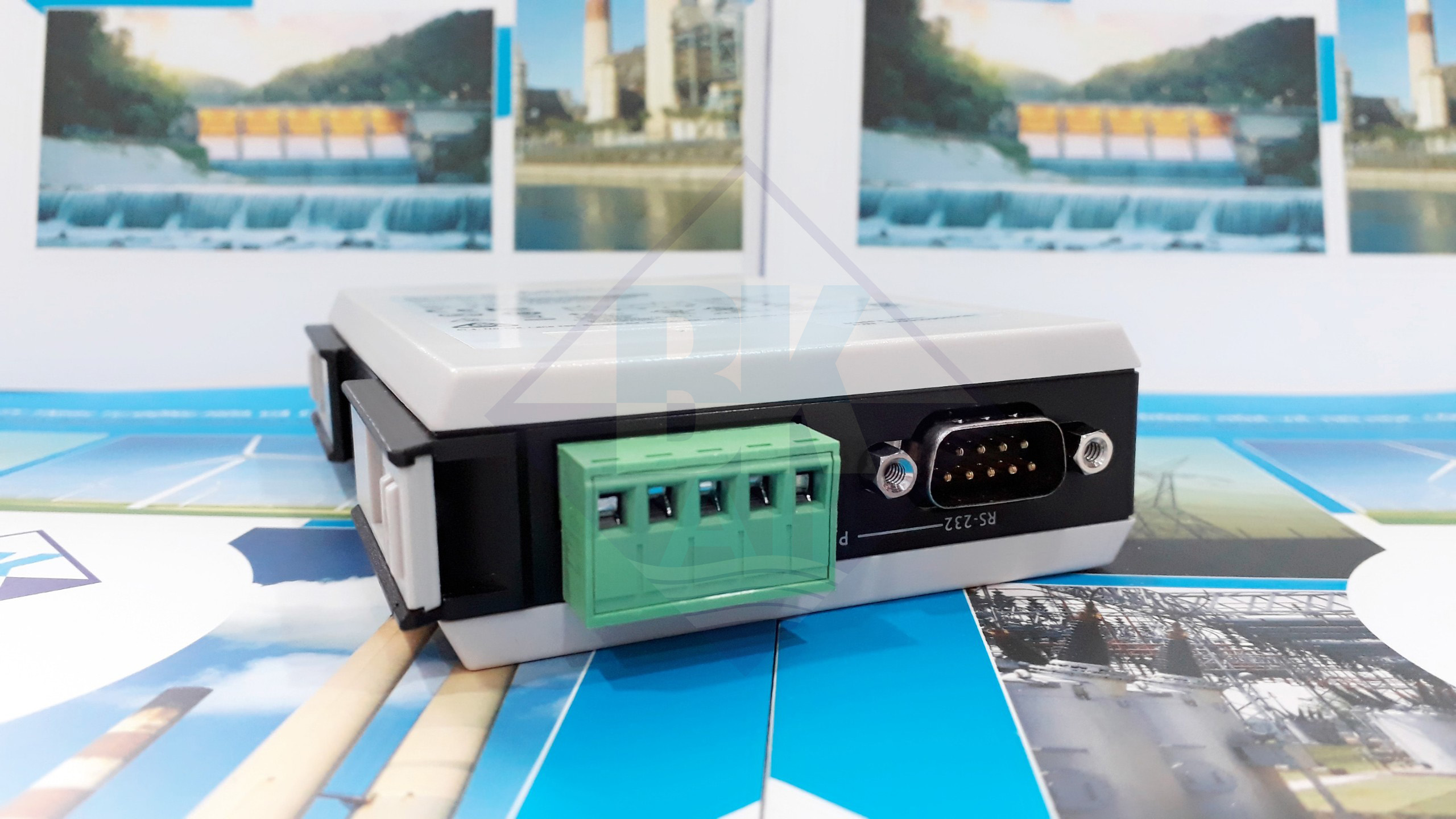

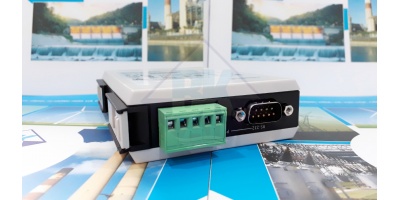

Connectors MB3170/3170I: DB9 male for RS-232, terminal block for RS-422/485
MB3270/3270I: DB9 male x 2
Magnetic Isolation Protection 2 kV (for “I” models)
ESD Protection 15 kV for all signals
RS-485 Data Direction Control ADDC® (automatic data direction control)
Pull High/Low Resistor for RS-485 1 kΩ, 150 kΩ
Terminator for RS-485 120 Ω
• Serial Communication Parameters
Data Bits 7, 8
Stop Bits 1, 2
Parity None, Even, Odd, Space, Mark
Flow Control RTS/CTS, DTR/DSR, RTS Toggle (RS-232 only)
Baudrate 50 bps to 921.6 kbps
• Serial Signals
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w Data+, Data-, GND
• Software
Configuration Options Web Console, Telnet Console, Windows Utility
Utility MGate Manager for Windows2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
Multi-master and Multi-drop Master mode: 32 TCP slaves
Slave mode: 32 TCP masters (request queue 32-deep for each master)
Support Smart Routing, Serial Redirection, ProCOM, Priority Control, MXview, SNMP v1 (read only)
• Physical Characteristics
Housing Plastic, IP30
Weight MGate MB3170: 360 g (0.79 lb)
MGate MB3270: 380 g (0.84 lb)
Dimensions Without ears: 29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in)
With ears extended: 29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in)
• Environmental Limits
Operating Temperature Standard Models: 0 to 60°C (32 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature -40 to 85°C (-40 to 185°F)
Ambient Relative Humidity 5 to 95% (non-condensing)
Vibration IEC 60068-2-6, IEC 60068-2-64
Shock IEC 60068-2-27
Drop IEC 60068-2-32
• Power Requirements
Input Voltage 12 to 48 VDC
Input Current MGate MB3170: 435 mA @ 12 VDC
MGate MB3170I: 555 mA @ 12 VDC
MGate MB3270: 435 mA @ 12 VDC
MGate MB3270I: 510 mA @ 12 VDC
MGate MB3170-M-SC: 510 mA @ 12 VDC
MGate MB3170-M-ST: 510 mA @ 12 VDC
MGate MB3170-S-SC: 555 mA @ 12 VDC
MGate MB3170I-

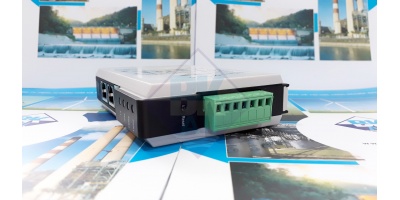

Power Connector Terminal block
Relay Output 1 digital relay output to alarm (normal closed), with current carrying capacity 1 A @ 30 VDC
• Standards and Certifications
Safety UL 508, EN 60950-1
Hazardous Location Class 1 Division 2, ATEX, IECEx
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
Marine DNV
• MTBF (mean time between failures)
Time MGate MB3170: 1,349,710 hrs
MGate MB3170-M-SC: 1,175,887 hrs
MGate MB3170-M-ST: 1,175,887 hrs
MGate MB3170-S-SC: 1,175,887 hrs
MGate MB3170I-M-SC: 768,343 hrs
MGate MB3170I-S-SC: 763,707 hrs
MGate MB3270: 1,236,384 hrs
Standard Telcordia SR332

Mã đặt hàng:

Model No.Description
MGate MB3170 1-port advanced Modbus gateway, 0 to 55°C operating temperature
MGate MB3170I 1-port advanced Modbus gateway with 2 KV isolation, 0 to 55°C operating temperature
MGate MB3270 2-port advanced Modbus gateway, 0 to 55°C operating temperature
MGate MB3270I 2-port advanced Modbus gateway with 2 KV isolation, 0 to 55°C operating temperature
MGate MB3170-T 1-port advanced Modbus gateway, -40 to 75°C operating temperature
MGate MB3170I-T 1-port advanced Modbus gateway with 2 KV isolation, -40 to 75°C operating temperature
MGate MB3270-T 2-port advanced Modbus gateway, -40 to 75°C operating temperature
MGate MB3270I-T 2-port advanced Modbus gateway with 2 KV isolation, -40 to 75°C operating temperature
MGate MB3170-IEX 1-port advanced Modbus gateway, 0 to 55°C operating temperature, IECEx certification
MGate MB3170I-IEX 1-port advanced Modbus gateway with 2 kV isolation, 0 to 55°C operating temperature, IECEx certification
MGate MB3270-IEX 2-port advanced Modbus gateway, 0 to 55°C operating temperature, IECEx certification
MGate MB3270I-IEX 2-port advanced Modbus gateway with 2 kV isolation, 0 to 55°C operating temperature, IECEx certification
MGate MB3170-T-IEX 1-port advanced Modbus gateway, -40 to 75°C operating temperature, IECEx certification
MGate MB3170I-T-IEX 1-port advanced Modbus gateway with 2 kV isolation, -40 to 75°C operating temperature, IECEx certification
MGate MB3270-T-IEX 2-port advanced Modbus gateway, -40 to 75°C operating temperature, IECEx certification
MGate MB3270I-T-IEX 2-port advanced Modbus gateway with 2 kV isolation, -40 to 75°C operating temperature, IECEx certification
MGate MB3170-M-SC 1-port advanced Modbus gateway with 1 100BaseF(X) multi-mode fiber port (SC connectors), 0 to 60°C operating temperature
MGate MB3170-M-SC-T 1-port advanced Modbus gateway with 1 100BaseF(X) multi-mode fiber port (SC connectors), -40 to 75°C operating temperature
MGate MB3170-M-ST 1-port advanced Modbus gateway with 1 100BaseF(X) multi-mode fiber port (ST connectors), 0 to 60°C operating temperature
MGate MB3170-M-ST-T 1-port advanced Modbus gateway with 1 100BaseF(X) multi-mode fiber port (ST connectors), -40 to 75°C operating temperature
MGate MB3170-S-SC 1-port advanced Modbus gateway with 1 100BaseF(X) single-mode fiber port (SC connectors), 0 to 60°C operating temperature
MGate MB3170-S-SC-T 1-port advanced Modbus gateway with 1 100BaseF(X) single-mode fiber port (SC connectors), -40 to 75°C operating temperature
MGate MB3170I-M-SC 1-port advanced Modbus gateway with 1 100BaseF(X) multi-mode fiber port (SC connectors) and 2 KV optical isolation, 0 to 60°C operating temperature
MGate MB3170I-M-SC-T 1-port advanced Modbus gateway with 1 100BaseF(X) multi-mode fiber port (SC connectors) and 2 KV optical isolation, -40 to 75°C operating temperature
MGate MB3170I-S-SC 1-port advanced Modbus gateway with 1 100BaseF(X) single-mode fiber port (SC connectors) and 2 KV optical isolation, 0 to 60°C operating temperature
MGate MB3170I-S-SC-T 1-port advanced Modbus gateway with 1 100BaseF(X) single-mode fiber port (SC connectors) and 2 KV optical isolation, -40 to 75°C operating temperature
