USB over Ethernet hoạt động như thế nào? Giải pháp mở rộng kết nối USB cho hệ thống SCADA, MES và IIoT

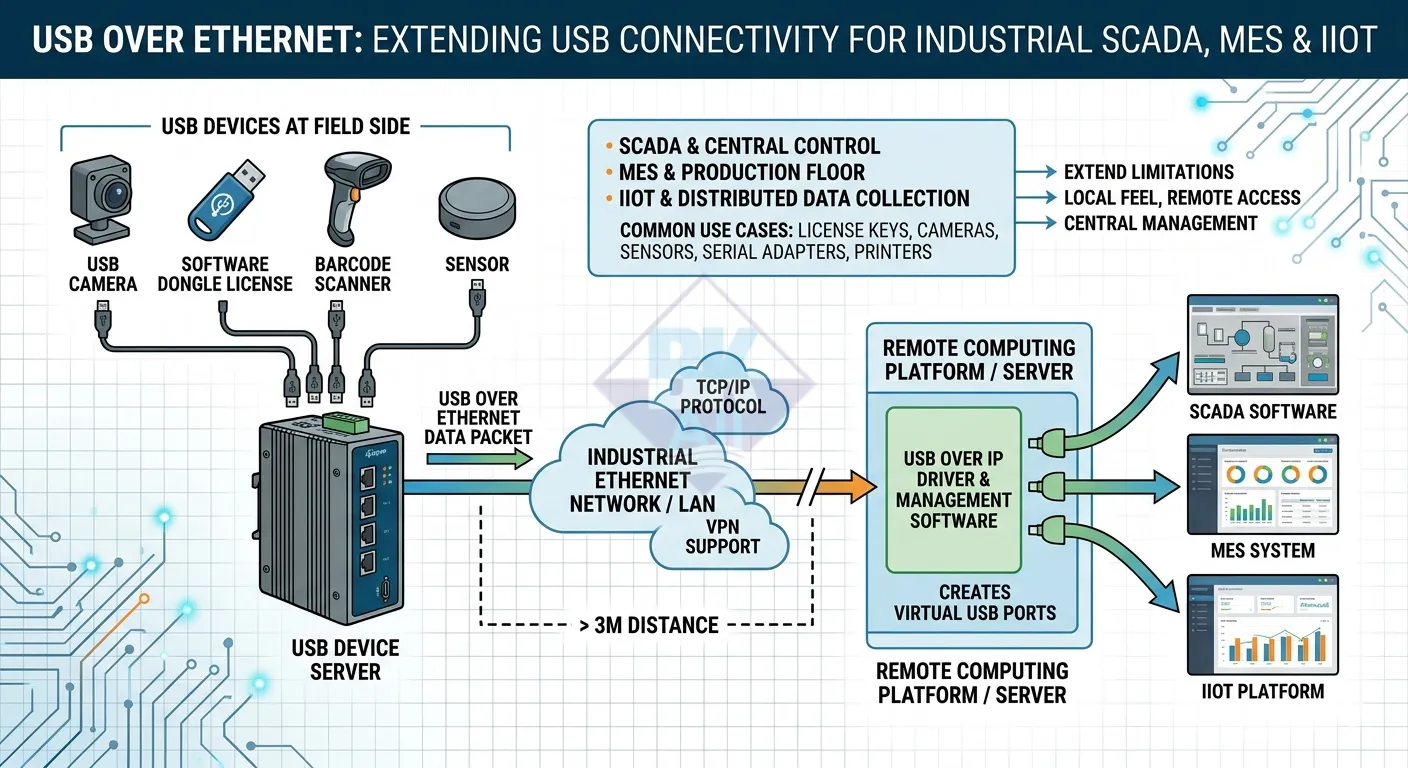

usb over ethernet hoat dong nhu the nao

Trong các hệ thống công nghiệp hiện đại, nhiều thiết bị vẫn sử dụng giao tiếp USB như USB Dongle License, máy quét mã vạch, camera USB, thiết bị đo lường, Data Logger hay bộ chuyển đổi USB sang Serial. Tuy nhiên, chuẩn USB vốn được thiết kế cho kết nối khoảng cách ngắn, thường chỉ vài mét, gây nhiều hạn chế khi triển khai trong nhà máy, trung tâm điều hành hoặc hệ thống giám sát phân tán.

USB over Ethernet ra đời nhằm giải quyết bài toán này bằng cách cho phép truyền dữ liệu USB qua hạ tầng mạng Ethernet hiện có. Nhờ đó, người dùng có thể truy cập thiết bị USB từ xa thông qua mạng LAN, WAN hoặc Internet mà không cần kéo cáp USB dài hoặc bố trí máy tính vận hành gần thiết bị.

Trong bài viết này, chúng ta sẽ tìm hiểu nguyên lý hoạt động của USB over Ethernet, các mô hình triển khai phổ biến và lợi ích thực tế trong hệ thống SCADA, MES, IIoT cũng như tự động hóa công nghiệp.

USB over Ethernet là gì?

USB over Ethernet là công nghệ cho phép chia sẻ và truy cập thiết bị USB thông qua mạng Ethernet. Thiết bị USB được kết nối với một USB Device Server hoặc phần mềm USB over IP, sau đó dữ liệu USB được đóng gói thành các gói tin TCP/IP và truyền qua mạng.

Ở phía máy tính người dùng, phần mềm điều khiển sẽ tạo ra một cổng USB ảo (Virtual USB Port), giúp hệ điều hành nhận diện thiết bị từ xa giống như đang được cắm trực tiếp vào cổng USB của máy tính.

Giới hạn của kết nối USB truyền thống

Mặc dù USB là giao tiếp phổ biến nhất hiện nay, nhưng tiêu chuẩn này tồn tại một số hạn chế khi triển khai trong môi trường công nghiệp:

Khoảng cách truyền ngắn, thường từ 3 đến 5 mét.
Khó mở rộng tới các khu vực sản xuất cách xa phòng điều khiển.
Chi phí kéo cáp USB dài và bộ khuếch đại tín hiệu khá cao.
Khó quản lý tập trung khi có nhiều thiết bị USB phân tán.
Không phù hợp với mô hình vận hành từ xa hoặc nhà máy nhiều khu vực.

Đây chính là lý do USB over Ethernet ngày càng được sử dụng rộng rãi trong các hệ thống công nghiệp và IIoT.

USB over Ethernet hoạt động như thế nào?

Bước 1: Kết nối thiết bị USB vào USB Device Server

Thiết bị USB như máy in, USB Dongle, camera hoặc bộ chuyển đổi USB sang Serial được kết nối vào USB Device Server.

USB Device Server đóng vai trò cầu nối giữa giao tiếp USB và mạng Ethernet.

Bước 2: Đóng gói dữ liệu USB thành TCP/IP

Thiết bị Device Server sẽ chuyển đổi các gói dữ liệu USB thành dữ liệu mạng Ethernet sử dụng giao thức TCP/IP hoặc USB over IP.

Quá trình này diễn ra trong thời gian thực và hoàn toàn trong suốt đối với phần mềm ứng dụng.

Bước 3: Truyền dữ liệu qua mạng Ethernet

Dữ liệu được truyền qua mạng LAN nội bộ, hệ thống cáp quang công nghiệp hoặc thậm chí qua VPN và Internet.

Khoảng cách lúc này không còn bị giới hạn vài mét như USB truyền thống mà có thể mở rộng tới hàng trăm mét hoặc nhiều kilomet.

Bước 4: Tạo cổng USB ảo trên máy tính

Phần mềm quản lý phía máy tính sẽ tạo Virtual USB Port, giúp hệ điều hành nhận diện thiết bị như đang kết nối trực tiếp.

Các phần mềm SCADA, MES hoặc ứng dụng kỹ thuật không cần thay đổi cấu hình hay chỉnh sửa chương trình.

Các mô hình USB over Ethernet phổ biến

1. USB Device Server phần cứng

Đây là giải pháp được sử dụng phổ biến trong công nghiệp do có độ ổn định cao, hỗ trợ hoạt động 24/7 và không phụ thuộc vào máy tính trung gian.

Độ ổn định cao.
Hỗ trợ nhiều cổng USB.
Quản lý tập trung.
Triển khai đơn giản.

2. USB over IP bằng phần mềm

Thiết bị USB được kết nối với một máy tính và chia sẻ qua mạng bằng phần mềm chuyên dụng.

Giải pháp này có chi phí thấp nhưng phụ thuộc vào máy tính chủ và hệ điều hành.

Ứng dụng USB over Ethernet trong hệ thống SCADA

Trong nhiều hệ thống SCADA, máy chủ trung tâm cần truy cập các thiết bị USB đặt tại hiện trường như:

USB License Key.
Bộ chuyển đổi USB sang RS232/RS485.
Thiết bị thu thập dữ liệu.
Máy in nhãn công nghiệp.

USB over Ethernet cho phép đặt các thiết bị này tại tủ điều khiển hiện trường nhưng vẫn được điều khiển từ trung tâm vận hành.

Ứng dụng trong hệ thống MES

Các hệ thống MES thường sử dụng máy quét mã vạch, đầu đọc RFID, máy in tem nhãn hoặc USB Dongle License.

Thông qua USB over Ethernet, các thiết bị này có thể được quản lý tập trung từ phòng điều hành mà không cần bố trí máy chủ gần dây chuyền sản xuất.

Vai trò của USB over Ethernet trong IIoT

Trong các dự án IIoT, việc thu thập dữ liệu từ nhiều thiết bị phân tán là yêu cầu bắt buộc. USB over Ethernet giúp:

Mở rộng khoảng cách kết nối.
Tận dụng hạ tầng Ethernet sẵn có.
Giảm chi phí triển khai.
Hỗ trợ quản lý thiết bị tập trung.
Tăng khả năng giám sát và bảo trì từ xa.

Một số lưu ý khi lựa chọn giải pháp USB over Ethernet

Kiểm tra khả năng tương thích với thiết bị USB cần sử dụng.
Lựa chọn thiết bị hỗ trợ USB 2.0 hoặc USB 3.0 phù hợp.
Đánh giá yêu cầu băng thông đối với camera hoặc thiết bị truyền dữ liệu lớn.
Ưu tiên các thiết bị công nghiệp có khả năng hoạt động 24/7.
Xem xét các tính năng bảo mật, xác thực người dùng và mã hóa dữ liệu.

Kết luận

USB over Ethernet là giải pháp hiệu quả giúp mở rộng kết nối USB vượt xa giới hạn vật lý của chuẩn USB truyền thống. Bằng cách tận dụng hạ tầng Ethernet hiện có, doanh nghiệp có thể triển khai hệ thống SCADA, MES và IIoT linh hoạt hơn, giảm chi phí đầu tư và nâng cao khả năng quản lý tập trung.

Đối với các nhà máy thông minh, trung tâm điều hành và hệ thống tự động hóa hiện đại, USB over Ethernet đang trở thành một trong những giải pháp quan trọng để kết nối và quản lý các thiết bị USB từ xa một cách ổn định, an toàn và hiệu quả.
