USB sang RS485 – Giải pháp kết nối thiết bị Modbus RTU với máy tính

usb sang rs485

Trong lĩnh vực tự động hóa công nghiệp, RS485 là chuẩn truyền thông được sử dụng rộng rãi nhờ khả năng truyền xa, chống nhiễu tốt và hỗ trợ kết nối nhiều thiết bị trên cùng một đường truyền. Tuy nhiên, hầu hết máy tính hiện đại không còn được trang bị cổng RS485 vật lý. Đây là lý do các bộ chuyển đổi USB sang RS485 trở thành giải pháp phổ biến giúp kỹ sư dễ dàng kết nối máy tính với PLC, HMI, biến tần, đồng hồ đo điện năng, cảm biến và các thiết bị sử dụng giao thức Modbus RTU.

Bài viết này sẽ giúp bạn hiểu rõ nguyên lý hoạt động của bộ chuyển đổi USB to RS485, cách tạo cổng COM ảo trên máy tính và những ứng dụng thực tế trong hệ thống điều khiển công nghiệp.

USB sang RS485 là gì?

USB sang RS485 (USB to RS485 Converter) là thiết bị chuyển đổi tín hiệu giữa giao tiếp USB trên máy tính và chuẩn truyền thông RS485 công nghiệp.

Sau khi cắm thiết bị vào máy tính, hệ điều hành sẽ nhận diện bộ chuyển đổi như một cổng COM ảo (Virtual COM Port). Các phần mềm cấu hình hoặc giám sát sẽ giao tiếp thông qua cổng COM này giống như đang làm việc với một cổng serial vật lý.

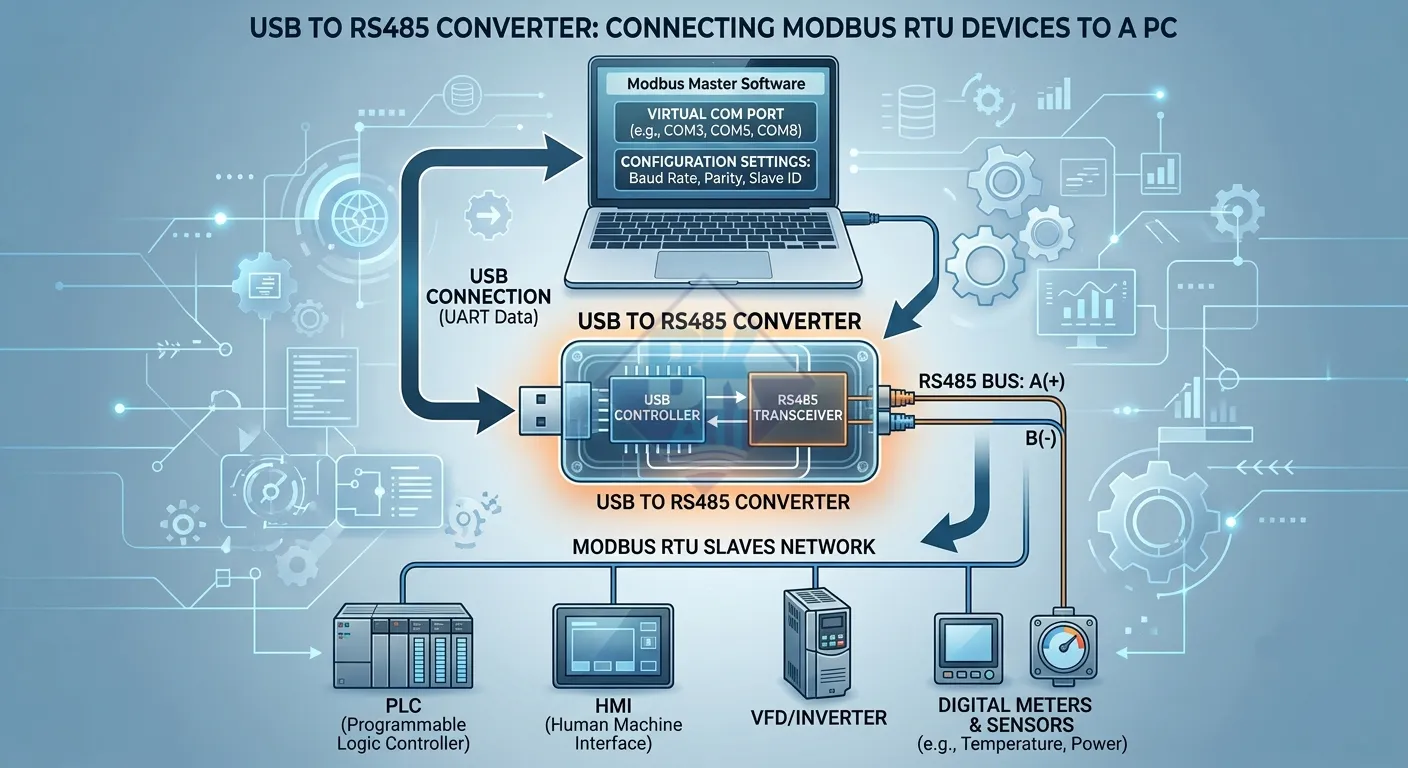

Máy tính ⇄ USB ⇄ Bộ chuyển đổi USB-RS485 ⇄ Thiết bị Modbus RTU

Tại sao RS485 được sử dụng phổ biến trong công nghiệp?

So với RS232, chuẩn RS485 sở hữu nhiều ưu điểm vượt trội:

Khoảng cách truyền lên tới 1.200 m.
Khả năng chống nhiễu điện từ tốt nhờ truyền tín hiệu vi sai.
Hỗ trợ kết nối nhiều thiết bị trên cùng một bus truyền thông.
Chi phí triển khai thấp.
Là nền tảng vật lý phổ biến của giao thức Modbus RTU.

Chính vì vậy, RS485 xuất hiện trong hầu hết các hệ thống SCADA, BMS, nhà máy sản xuất, trạm xử lý nước, hệ thống điện năng lượng và các ứng dụng IoT công nghiệp.

Nguyên lý hoạt động của bộ chuyển đổi USB sang RS485

Bên trong bộ chuyển đổi USB to RS485 thường gồm hai thành phần chính:

USB Controller: giao tiếp với máy tính và tạo Virtual COM Port.
RS485 Transceiver: chuyển đổi dữ liệu UART sang tín hiệu RS485 vi sai trên hai dây A(+) và B(-).

Khi phần mềm gửi dữ liệu xuống cổng COM, chip chuyển đổi sẽ đóng gói dữ liệu và truyền qua đường RS485 tới thiết bị đích. Ngược lại, dữ liệu phản hồi từ thiết bị sẽ được chuyển đổi trở lại để máy tính có thể xử lý.

Cổng COM ảo (Virtual COM Port) là gì?

Virtual COM Port là một cổng truyền thông được tạo bởi driver của bộ chuyển đổi USB.

Sau khi cài đặt driver thành công, trong Device Manager của Windows sẽ xuất hiện một cổng COM mới như COM3, COM5 hoặc COM8. Các phần mềm kỹ thuật như:

Modbus Poll.
ModScan.
TIA Portal.
GX Works.
CX-Programmer.
Factory IO hoặc phần mềm SCADA.

đều có thể sử dụng cổng COM này để trao đổi dữ liệu với thiết bị RS485.

Kết nối Modbus RTU bằng USB sang RS485

Modbus RTU là giao thức truyền thông công nghiệp phổ biến nhất hoạt động trên nền RS485.

Một kết nối điển hình gồm:

Máy tính chạy phần mềm Modbus Master.
Bộ chuyển đổi USB sang RS485.
Biến tần, đồng hồ điện, PLC hoặc cảm biến đóng vai trò Modbus Slave.

Người dùng chỉ cần lựa chọn đúng cổng COM, tốc độ Baud Rate, Parity, Stop Bit và địa chỉ Slave là có thể đọc hoặc ghi dữ liệu Modbus RTU.

Các ứng dụng thực tế của USB to RS485

1. Cấu hình PLC

Nhiều dòng PLC hỗ trợ truyền thông Modbus RTU hoặc giao tiếp RS485. Bộ chuyển đổi USB-RS485 giúp kỹ sư cấu hình, nạp chương trình hoặc chẩn đoán lỗi trực tiếp từ máy tính.

2. Kết nối biến tần

Các biến tần Siemens, Delta, Mitsubishi, INVT, ABB hoặc Schneider thường hỗ trợ Modbus RTU qua RS485 để cấu hình và giám sát thông số vận hành.

3. Đọc dữ liệu đồng hồ điện năng

Các bạn có thể sử dụng USB-RS485 để thu thập dữ liệu điện áp, dòng điện, công suất và điện năng tiêu thụ từ các đồng hồ hỗ trợ Modbus RTU.

4. Kiểm tra và bảo trì thiết bị hiện trường

Trong quá trình bảo trì hệ thống, kỹ thuật viên thường sử dụng laptop kết hợp bộ chuyển đổi USB sang RS485 để kiểm tra trạng thái cảm biến, bộ điều khiển và các thiết bị trường.

Những tiêu chí cần lưu ý khi lựa chọn bộ chuyển đổi USB sang RS485

Khả năng cách ly tín hiệu: bảo vệ máy tính trước sự cố điện áp và vòng lặp tiếp địa.
Chống nhiễu công nghiệp: phù hợp môi trường nhà máy.
Driver ổn định: hỗ trợ Windows 10, Windows 11 và Linux.
Hỗ trợ Auto Direction: tự động điều khiển chiều truyền nhận dữ liệu.
Dải nhiệt độ hoạt động: đáp ứng yêu cầu công nghiệp.
Chứng nhận EMC: đảm bảo khả năng hoạt động ổn định trong môi trường nhiều nhiễu điện từ.

Xem thêm: Bộ chuyển đổi RS232/RS485/RS422 sang USB – Cách kết nối và lựa chọn thiết bị

Giải pháp USB sang RS485 công nghiệp

Đối với các ứng dụng công nghiệp yêu cầu độ ổn định cao, người dùng nên ưu tiên các bộ chuyển đổi USB sang RS485 được thiết kế chuyên dụng cho môi trường nhà máy thay vì các adapter dân dụng giá rẻ.

Các dòng sản phẩm công nghiệp thường được trang bị khả năng cách ly tín hiệu, chống nhiễu EMC, bảo vệ chống sốc điện và hỗ trợ hoạt động liên tục 24/7. Đây là những yếu tố đặc biệt quan trọng trong hệ thống Modbus RTU, SCADA, năng lượng và tự động hóa sản xuất.

Các bộ chuyển đổi USB sang RS485 phổ biến trên thị trường

Hiện nay trên thị trường có nhiều dòng bộ chuyển đổi USB sang RS485 phục vụ từ nhu cầu cấu hình thiết bị đơn giản đến các ứng dụng công nghiệp yêu cầu khả năng chống nhiễu, cách ly tín hiệu và hoạt động liên tục 24/7. Dưới đây là một số model được sử dụng phổ biến trong các hệ thống Modbus RTU, PLC, HMI, biến tần và SCADA.

UPort 1130 – USB sang RS422/485 của Moxa

UPort 1130 là bộ chuyển đổi USB sang RS422/RS485 công nghiệp của Moxa. Thiết bị hỗ trợ tốc độ truyền cao, driver ổn định trên nhiều hệ điều hành và khả năng tạo Virtual COM Port giúp các phần mềm kỹ thuật nhận diện như cổng COM vật lý.

Đây là lựa chọn phù hợp cho các ứng dụng cấu hình PLC, kết nối biến tần, đọc dữ liệu đồng hồ điện hoặc giao tiếp Modbus RTU trong môi trường văn phòng kỹ thuật và nhà máy.

UPort 1150 – Bộ chuyển đổi USB sang RS232/422/485 đa năng

UPort 1150 hỗ trợ cả ba chuẩn truyền thông RS232, RS422 và RS485 trên cùng một thiết bị. Nhờ tính linh hoạt này, sản phẩm thường được các kỹ sư bảo trì và tích hợp hệ thống lựa chọn khi cần làm việc với nhiều loại thiết bị serial khác nhau.

Thiết bị phù hợp cho công tác commissioning, bảo trì hiện trường và xử lý sự cố trong các hệ thống tự động hóa công nghiệp.

UPort 1150I – Phiên bản cách ly tín hiệu công nghiệp

UPort 1150I được phát triển dựa trên nền tảng UPort 1150 nhưng bổ sung khả năng cách ly tín hiệu (Isolation), giúp bảo vệ máy tính và thiết bị kết nối khỏi các hiện tượng chênh lệch điện áp, xung đột tiếp địa và nhiễu điện từ.

Đây là giải pháp phù hợp cho môi trường công nghiệp nặng như nhà máy sản xuất, trạm điện, hệ thống năng lượng tái tạo hoặc các ứng dụng có khoảng cách truyền thông lớn.

ADAM-4561 – Bộ chuyển đổi USB sang RS232/RS485/RS422 của Advantech

ADAM-4561 là giải pháp USB to RS-232/485/422 công nghiệp của Advantech, được thiết kế cho các ứng dụng điều khiển và giám sát trong nhà máy. Thiết bị hỗ trợ truyền thông ổn định, khả năng chống nhiễu tốt và tương thích với nhiều phần mềm SCADA, HMI và Modbus RTU.

ADAM-4561 thường được sử dụng trong hệ thống năng lượng, xử lý nước, nhà máy sản xuất và các dự án tích hợp tự động hóa.

USB485I – Giải pháp USB sang RS232/485/422 cách ly

USB485I là dòng chuyển đổi USB-RS485 có tích hợp cách ly tín hiệu, được sử dụng phổ biến trong các hệ thống yêu cầu tăng cường bảo vệ chống nhiễu và chống sốc điện.

Khả năng cách ly giúp giảm nguy cơ hư hỏng máy tính kỹ thuật khi kết nối với các thiết bị hiện trường hoạt động trong môi trường có nhiều nguồn nhiễu công nghiệp.

ATC-820 – Bộ chuyển đổi USB sang RS485 kinh tế

ATC-820 là một trong những bộ chuyển đổi USB-RS485 được sử dụng khá phổ biến trong các ứng dụng cấu hình thiết bị, kiểm tra Modbus RTU và giao tiếp với PLC hoặc biến tần.

Thiết bị đáp ứng tốt các yêu cầu kết nối cơ bản với chi phí đầu tư hợp lý, phù hợp cho phòng kỹ thuật, phòng thí nghiệm và các dự án quy mô nhỏ.

ATC-850 – Bộ chuyển đổi USB-RS232/422/485 đa chuẩn

ATC-850 hỗ trợ nhiều chuẩn giao tiếp serial trên cùng một thiết bị, giúp kỹ sư dễ dàng làm việc với nhiều loại PLC, bộ điều khiển, thiết bị đo lường và hệ thống truyền thông công nghiệp khác nhau.

Nhờ khả năng tương thích cao, ATC-850 thường được lựa chọn làm công cụ phục vụ bảo trì, commissioning và tích hợp hệ thống.

Nên lựa chọn thiết bị nào?

Cấu hình Modbus RTU thông thường: UPort 1130, ATC-820.
Cần hỗ trợ nhiều chuẩn serial: UPort 1150, ATC-850.
Môi trường công nghiệp có nhiều nhiễu điện từ: UPort 1150I, USB485I.
Dự án SCADA, năng lượng, nhà máy sản xuất: ADAM-4561 hoặc các dòng USB-RS485 công nghiệp có cách ly.

Kết luận

USB sang RS485 là giải pháp đơn giản nhưng cực kỳ hiệu quả giúp kết nối máy tính với các thiết bị Modbus RTU trong công nghiệp. Nhờ khả năng tạo cổng COM ảo, hỗ trợ truyền thông ổn định và tương thích với nhiều phần mềm kỹ thuật, bộ chuyển đổi USB to RS485 đã trở thành công cụ không thể thiếu đối với kỹ sư tự động hóa, bảo trì và tích hợp hệ thống.

Việc lựa chọn đúng bộ chuyển đổi chất lượng công nghiệp sẽ giúp hệ thống hoạt động ổn định, giảm thời gian xử lý sự cố và nâng cao độ tin cậy cho toàn bộ mạng truyền thông Modbus RTU.

Xem thêm:
