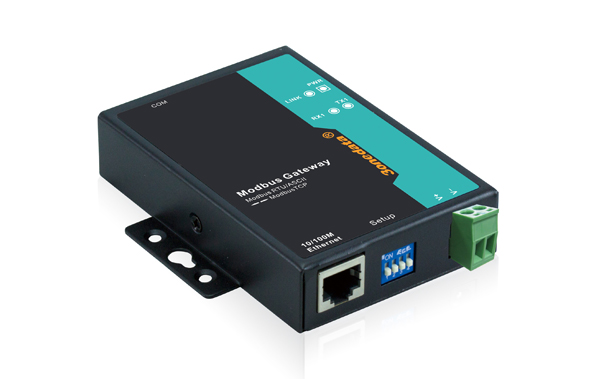

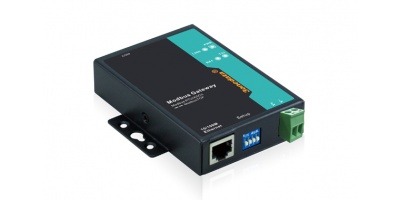

GW1101-1D(RS-232): 1-port RS-232 to Ethernet Modbus Gateway

GW1101-1D(RS232)  Modbus Gateway chuẩn công nghiệp hỗ trợ 1 cổng RS232 (kết nối RJ45) và 1 cổng Ethernet 10/100M có chức năng chuyển đổi giữa 2 giao thức modbus TCP và modbus RTU/ASCII của hãng 3Onedata hiện đang được BKAII phân phối tại thị trường Việt Nam.GW1101-1D(RS232)được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh, …

• Modbus Gateway

Tính năng của sản phẩm:

• Hỗ trợ giao thức modbus TCP, modbus RTU, modbus ASCII, IP, ARP, DHCP và DNS
• Hỗ trợ 1 cổng Ethernet 10/100M
• Hỗ trợ 1 cổng RS 232
• Hỗ trợ cấu hình Web và Telnet
• Chuyển đổi giữa Modbus TCP và Modbus RTU/ASCII
• Hỗ trợ chế độ vận hành RTU chủ/tớ, ASCII chủ/tớ
• Hỗ trợ chức năng mapping
• Tốc độ baud 300bps ~ 115200bps
• Hỗ trợ chức năng lọc địa chỉ IP và địa chỉ MAC
• Chế độ tớ hỗ trợ kết nối 16 TPC chủ
• Chế độ chủ hỗ trợ yêu cầu kết nối 32 TCP tớ
• Hỗ trợ thiết lập Reponse timeout và Interval timeout
• Hỗ trợ truyền thông cross-gateway và cross-router
• Bảo vệ theo chuẩn IP30, vỏ kim loại, lắp đặt treo tường
• Không có quạt gió, tiêu thụ thấp
• Nhiệt độ làm việc - 40°C ~ 75°C

 Thông số kỹ thuật của sản phẩm:

• Chuẩn: 10Base-T, 100Base-TX
• Giao thức: modbus TCP, modbus RTU, modbus ASCII, IP, ARP, DHCP và DNS
• Tín hiệu: Rx+, Rx-, Tx+, Tx-
• Tốc độ: 10/100Mbps
• Chế độ làm việc: full duplex và half duplex
• Khoảng cách truyền: 100M
• Kết nối: RJ45
• Cổng Ethernet
• Số cổng serial: 1 cổng l RS 232
• Tín hiệu RS232: TXD，RXD，RTS，CTS，GND
• Bit âm dương: Non, Even, Odd, Space, Mark
• Bit dữ liệu: 7 bit, 8 bit
• Bit dừng: 1 bit, 2 bit
• Tốc độ baud: 300bps, 115200bps
• Khoảng cách truyền dẫn RS232: không quá 15m
• Kết nối RS232: RJ45
• Bảo vệ: tĩnh lớp 3
• Chế độ chủ: 32 TCP tớ
• Chế độ tớ: 16 TCP chủ
• Chế độ làm việc: RTU chủ/tớ, ASCII chủ/tớ
• Tiêu chuẩn
• Phép thử Rung: IEC 60068-2-6
• Phép thử Rơi: IEC 60068-2-32
• Phép thử Sóc: IEC 60068-2-27
• EMS: EN61000-4-2 (ESD), Level 3
• EMI: EN 55022 Class A, FCC Part 15 SubpartB Class A
• Cơ khí
• Kích thước (LxWxH): 100mm x 69mm x 22mm
• Khối lượng: 230g
• Lắp đặt: treo tường
• Bảo vệ: theo chuẩn IP30, vỏ kim loại
• Giới hạn môi trường
• Độ ẩm: 5% ~ 95% ( không ngưng tụ)
• Nhiệt độ bảo quản: - 40°C ~ 85°C
• Nhiệt độ làm việc: - 40°C ~ 75°C
• Yêu cầu nguồn
• Tiêu thụ full-load: 0.78W@9VDC>
• ·Tiêu thụ no-load: 0.54W@9VDC>;
• Vôn đầu vào: 9 – 48 VDC
• Chỉ thị LED
• Chỉ thị dữ liệu cổng Serial: TX, RX
• Trạng thái kết nối cổng Ethernet: Link
• Nguồn: PWR
