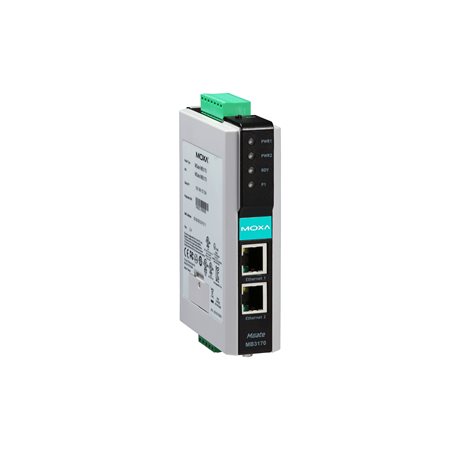

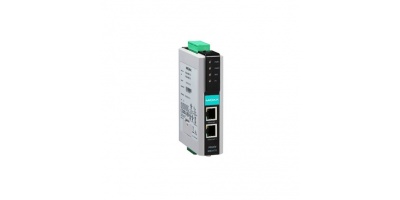

MGate MB3170I-T: Bộ chuyển đổi 1 cổng MGate với cách điện 2 kV, -40 đến 75°C

MGate MB3170I-T  Bộ chuyển đổi 1 cổng MGate với cách điện 2 kV, nhiệt độ hoạt động -40 đến 75°C của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam. MGate MB3170I-T được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…

• Modbus Gateway

Tính năng của sản phẩm:

• Supports Auto Device Routing for easy configuration
•  Supports route by TCP port or IP address for flexible deployment
•  Connects up to 32 Modbus TCP servers
•  Connects up to 31 or 62 Modbus RTU/ASCII slaves
•  Accessed by up to 32 Modbus TCP clients (retains 32 Modbus requests for each Master)
•  Supports Modbus serial master to Modbus serial slave communications
•  Built-in Ethernet cascading for easy wiring
•  10/100BaseTX (RJ45) or 100BaseFX (single mode or multi-mode with SC/ST connector)
•  Emergency request tunnels ensure QoS control
•  Embedded Modbus traffic monitoring for easy troubleshooting
•  Serial port with 2 kV isolation protection (for “-I” models)
•  -40 to 75°C wide operating temperature models available
•  Supports redundant dual DC power inputs and 1 relay output

­Thông số kỹ thuật của sản phẩm:

Ethernet Interface

• 10/100BaseT(X) Ports (RJ45 connector) : 2 (1 IP, Ethernet cascade)
  Auto MDI/MDI-X connection

Ethernet Software Features

• Industrial Protocols : Modbus TCP Client (Master), Modbus TCP Server (Slave)
• Configuration Options : Web Console (HTTP/HTTPS), Device Search Utility (DSU), MGate Manager, Telnet Console
• Management : ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, NTP Client
• MIB : RFC1213, RFC1317
• Time Management : NTP Client

Serial Interface

• No. of Ports : 1
• Connector : 2 x DB9 male
• Serial Standards : RS-232/422/485 (software selectable)
• Baudrate : 50 bps to 921.6 kbps
• Data Bits : 7, 8
• Parity : None, Even, Odd, Space, Mark
• Stop Bits : 1, 2
• Flow Control : DTR/DSR, RTS Toggle (RS-232 only), RTS/CTS
• RS-485 Data Direction Control : ADDC® (automatic data direction control)
• Pull High/Low Resistor for RS-485 : 1 kilo-ohm, 150 kilo-ohms
• Terminator for RS-485 : 120 ohms
• Isolation : 2 kV (I models)

Serial Signals

• RS-232 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422 : Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w : Data+, Data-, GND
• RS-485-4w : Tx+, Tx-, Rx+, Rx-, GND

Serial Software Features

• Industrial Protocols : Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave

Modbus (Transparent)

• Max. No. of Client Connections : 32
• Max. No. of Server Connections : 32

Power Parameters

• Input Voltage : 12 to 48 VDC
• Input Current : 555mA @ 12 VDC
• Power Connector : 7-pin terminal block

Relays

• Contact Current Rating : Resistive load: 1 A @ 30 VDC

Physical Characteristics

• Housing : Plastic
• IP Rating : IP30
• Dimensions (with ears) : 29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in)
• Dimensions (without ears) : 29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in)
• Weight : 360 g (0.84 lb)

Environmental Limits

• Operating Temperature : -40 to 75°C (-40 to 167°F)
• Storage Temperature (package included) : -40 to 85°C (-40 to 185°F)
• Ambient Relative Humidity : 5 to 95% (non-condensing)

Standards and Certifications

• EMC : EN 55032/24
• EMI : CISPR 32, FCC Part 15B Class A
• EMS : IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
  IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
  IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
  IEC 61000-4-5 Surge: Power: 2 kV
  IEC 61000-4-6 CS: 10 V
  IEC 61000-4-8 PFMF
  IEC 61000-4-11 DIPs
• Hazardous Locations : ATEX, Class I Division 2, IECEx
• Maritime : DNV-GL
• Freefall : IEC 60068-2-32
• Shock : IEC 60068-2-27
• Vibration : IEC 60068-2-6, IEC 60068-2-64
• Safety : EN 60950-1, IEC 60950-1, IEC 62368-1, UL 62368-1

MTBF

• Time : 1,349,710 hrs
