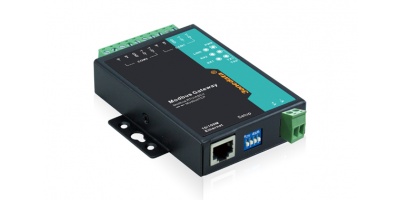

GW1102-2D(RS-485): 2-port RS-485/422 to Ethernet Modbus Gateway

Trong các hệ thống truyền thông công nghiệp hiện đại, việc tích hợp và chuyển đổi linh hoạt giữa các giao thức như Modbus RTU/ASCII và Modbus TCP đóng vai trò then chốt để đảm bảo dữ liệu được truyền tải ổn định và đồng bộ. Các giải pháp như Modbus Gateway đang được ứng dụng rộng rãi nhằm tối ưu khả năng kết nối giữa thiết bị hiện trường và hệ thống SCADA/PLC trung tâm.

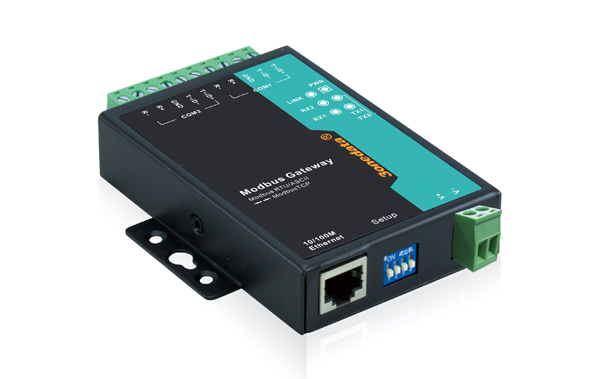

GW1102-2D(RS-485) của 3Onedata là thiết bị gateway công nghiệp tiêu biểu, hỗ trợ 2 cổng RS485/RS422 kết hợp Ethernet 10/100Mbps, cho phép chuyển đổi linh hoạt giữa Modbus TCP và Modbus RTU/Modbus ASCII, phù hợp triển khai trong các hệ thống M2M, IoT thuộc nhiều lĩnh vực như điện lực, giao thông, giám sát môi trường và tự động hóa nhà máy.

• Modbus Gateway
• Top các bộ Modbus Gateway công nghiệp phổ biến tại Việt Nam – BKAII phân phối chính hãng

Tính năng của sản phẩm:

1.Support Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP and DNS protocol
2.Support 1 port 10/100M Ethernet
3.Support 2 Port RS-485/422
4.Support WEB and Telnet configuration
5.Convert between Modbus TCP and Modbus RTU/ASCII
6.Support RTU Slave, RTU Master, ASCII Slave, ASCII Master four operating modes
7.Support ID mapping function, to achieve the management of the host ID
8.300bps~115200bps baud rate and nonblocking communication
9.Support IP address and MAC address filtering function
10.Slave mode support 16 TCP master connections
11.Master mode support 32 slave TCP connection requests
12.Support Response Timeout and Interval Timeout setting
13.Support cross-gateway and cross-router communication
14.IP30 protection grade, metal shell, wall mounted installation
15.No fan, low consumption design
16.Working temperature: -40～75℃

Thông số kỹ thuật của sản phẩm:

Ethernet port
Standard: 10Base-T, 100Base-TX
Protocol: Support Modbus TCP, Modbus RTU, Modbus ASCII, IP, APR, ICMP, DNS and DHCP
Signal: Rx+, Rx-, Tx+, Tx-
Speed: 10/100Mbps
Working: Full-duplex and half duplex
Transfer distance: 100m
Connector: RJ45
 Serial port

Serial port number: 2 ports RS-485/422
RS-485 signal: D+ (A), D- (B)
RS-422 signal: T+, T-, R+, R-
Parity bit: None, Even, Odd, Space, Mark
Data bit; 7bit, 8bit
Stop bit: 1bit, 2bit
Baud rate: 300bps～115200bps
RS-485/422 transfer distance: 1200m
RS-485/422 connector: 5 bits terminal block
Protection: class 3 static
Master mode: 32 TCP slaves
Slave mode: 16 TCP masters
Work mode: RTU Slave, RTU Master, ASCII Slave, and ASCII Master

LED Indicator
Power (PWR)
Ethernet port connect status (Link)
Serial port data indicator: TX1~TX2, RX1~RX2;

Power requirements
Input voltage: 9~48VDC
No-load consumption: 0.90W@9VDC
Full-load consumption: 1.25W@9VDC

Environment limits
Working temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%~95%（non-condensing）
Mechanical
Shell: IP30 protection, metal shell
Installation: Wall mounting
Weight: 250g
Size (L×W×H): 100mm×69mm×22mm

Standard
EMI: EN 55022 Class A, FCC Part 15 Subpart B Class A
EMS: EN 61000-4-2 (ESD), Level 3
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Packing List

1. GW1102-2D(RS-485)-P(9~48VDC) ×1
2. User manual ×1
3. Straight network cable ×1
4. Power adapter ×1
5. CD ×1
6. Warranty card ×1
7. Certificate of quality×1

Optional accessories:
DIN-Rail Mounting Kit (35mm) ×1
