IEC 61000-4-2 (ESD) là gì? Vì sao thiết bị công nghiệp dễ bị reset do tĩnh điện?

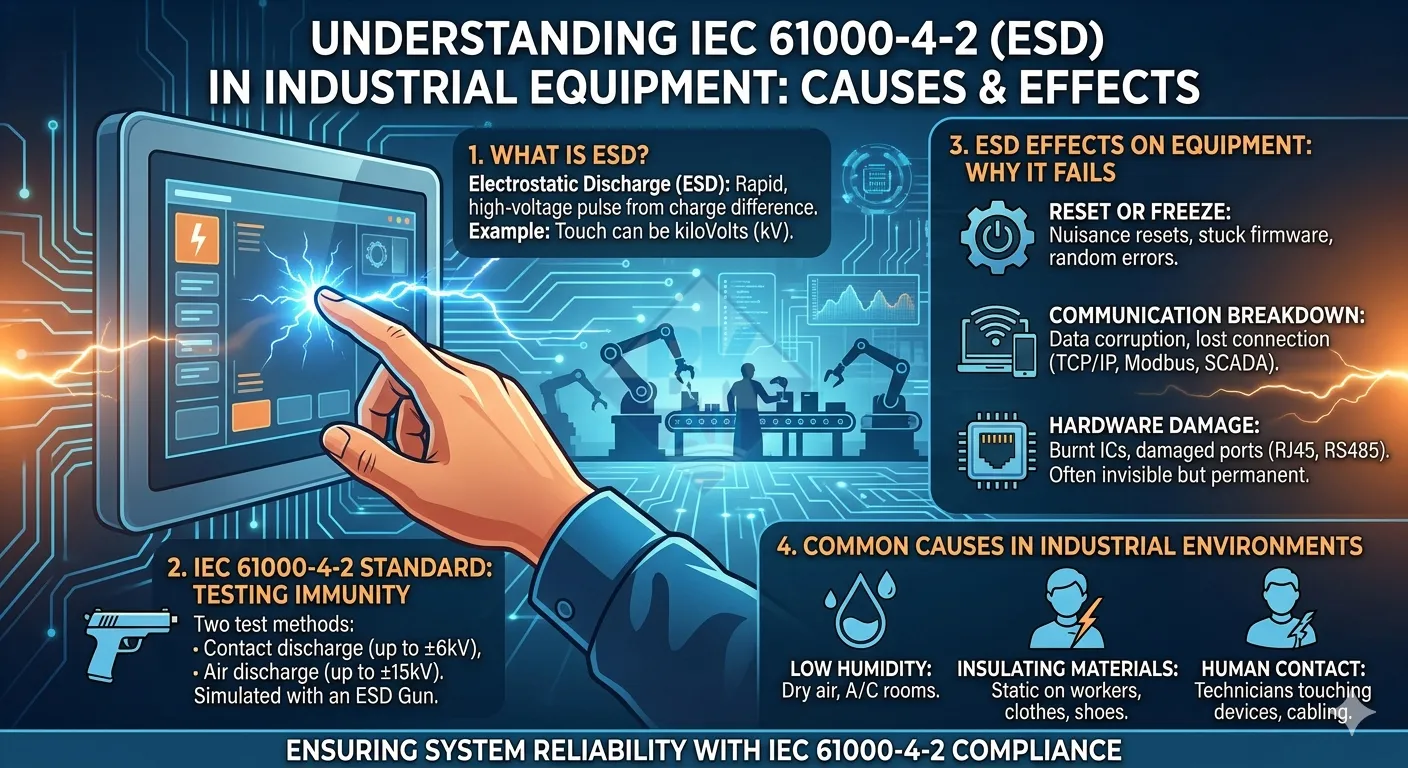

iec 61000 4 2 esd la gi

Trong môi trường công nghiệp, nhiều lỗi như thiết bị tự reset, treo hệ thống, mất kết nối đột ngột thường bị nhầm là lỗi phần mềm. Tuy nhiên, một trong những nguyên nhân phổ biến nhưng khó phát hiện nhất lại đến từ tĩnh điện (ESD – Electrostatic Discharge).

Tiêu chuẩn IEC 61000-4-2 được xây dựng để đánh giá khả năng chống chịu của thiết bị trước hiện tượng này. Trong bài viết này, chúng ta sẽ đi sâu vào bản chất ESD, cách test và ứng dụng thực tế trong thiết bị công nghiệp.

1. ESD là gì?

ESD (Electrostatic Discharge) là hiện tượng phóng điện tĩnh xảy ra khi có sự chênh lệch điện tích giữa hai vật thể.

Ví dụ quen thuộc:

  • Bạn chạm vào vỏ kim loại và bị “giật nhẹ”
  • Chạm vào thiết bị trong phòng điều hòa và thấy tia lửa nhỏ

Trong môi trường công nghiệp, hiện tượng này có thể đạt điện áp rất cao (hàng kV), đủ để ảnh hưởng đến mạch điện tử nhạy cảm.

2. Tiêu chuẩn IEC 61000-4-2 quy định những gì?

IEC 61000-4-2 là tiêu chuẩn thuộc bộ IEC 61000, quy định phương pháp thử khả năng chống chịu ESD của thiết bị.

Hai hình thức test chính:

  • Contact discharge (phóng trực tiếp): đầu súng ESD chạm trực tiếp vào thiết bị
  • Air discharge (phóng qua không khí): phóng điện qua khoảng không
Kiểu testMức phổ biếnÝ nghĩa
Contact ±4kV / ±6kV Mô phỏng chạm trực tiếp
Air ±8kV / ±15kV Mô phỏng phóng điện qua không khí

Thiết bị công nghiệp tốt thường đạt tối thiểu:

  • ±6kV contact
  • ±8kV air

3. ESD ảnh hưởng đến thiết bị như thế nào?

Khác với các dạng nhiễu liên tục, ESD (phóng tĩnh điện) là một xung điện xảy ra rất nhanh (nanosecond) nhưng có điện áp rất cao (kV). Chính đặc điểm này khiến ESD trở thành nguyên nhân gây lỗi ngẫu nhiên, khó tái hiện và khó debug trong hệ thống công nghiệp.

3.1 Reset hoặc treo thiết bị

Khi một xung ESD tác động vào thiết bị (thường qua vỏ kim loại, cổng RJ45, DB9…), nó có thể xâm nhập vào mạch điều khiển và gây nhiễu trực tiếp đến vi điều khiển (MCU).

Kết quả thường thấy:

  • Reset đột ngột: thiết bị khởi động lại mà không rõ nguyên nhân
  • Treo firmware: thiết bị vẫn cấp nguồn nhưng không phản hồi

Điểm nguy hiểm là lỗi này xảy ra rất nhanh và không để lại log rõ ràng, khiến người dùng dễ nhầm với lỗi phần mềm hoặc lỗi hệ điều hành.

3.2 Mất kết nối truyền thông

ESD không chỉ ảnh hưởng đến CPU mà còn tác động trực tiếp đến các mạch giao tiếp như:

Hậu quả có thể bao gồm:

  • Mất kết nối TCP/IP: đặc biệt với thiết bị Ethernet
  • Sai dữ liệu truyền: frame bị lỗi, CRC sai
  • Thiết bị phải reconnect liên tục

Trong hệ thống SCADA hoặc Modbus, điều này dẫn đến việc dữ liệu không ổn định hoặc bị mất hoàn toàn.

3.3 Hư hỏng phần cứng (trường hợp nặng)

Nếu mức ESD đủ lớn và thiết bị không có cơ chế bảo vệ (TVS diode, shielding…), xung điện có thể gây hư hỏng vật lý:

  • Cháy IC truyền thông (RS485, Ethernet PHY)
  • Hỏng cổng giao tiếp (RJ45, DB9)
  • Suy giảm tuổi thọ linh kiện theo thời gian

Đây là dạng lỗi nguy hiểm nhất vì không thể khắc phục bằng phần mềm và thường phải thay thế thiết bị.

4. Khi nào ESD dễ xảy ra trong thực tế?

ESD không phải hiện tượng hiếm gặp mà xảy ra rất thường xuyên trong môi trường công nghiệp, đặc biệt khi hội đủ các điều kiện sau:

  • Độ ẩm thấp: thường gặp trong phòng điều hòa → điện tích khó tiêu tán
  • Vật liệu cách điện: sàn nhựa, giày bảo hộ, quần áo bảo hộ
  • Con người di chuyển nhiều: tạo tích điện trên cơ thể

Trong thực tế, các tình huống dễ phát sinh ESD gồm:

  • Kỹ thuật viên chạm tay vào thiết bị để kiểm tra hoặc cấu hình
  • Cắm/rút dây mạng, dây RS485 khi hệ thống đang hoạt động
  • Thiết bị đặt trong tủ điện nhưng không được tiếp địa tốt

Đặc biệt, khi thao tác với các thiết bị như Serial Device Server hoặc Switch công nghiệp, xung ESD có thể xảy ra ngay tại thời điểm tiếp xúc mà người dùng không hề nhận ra.

Đây là lý do nhiều hệ thống gặp lỗi “ngẫu nhiên” khi vận hành nhưng không thể tái hiện trong môi trường lab.

5. Ứng dụng trong thiết bị truyền thông công nghiệp

Tiêu chuẩn IEC 61000-4-2 không chỉ mang tính thử nghiệm mà phản ánh trực tiếp độ ổn định của thiết bị trong thực tế vận hành.

5.1 Bộ chuyển đổi RS232/RS485 sang Ethernet

Đây là thiết bị thường xuyên được cấu hình trực tiếp bởi kỹ thuật viên (qua cổng serial hoặc web), do đó rất dễ chịu tác động của ESD.

Nếu không đạt chuẩn:

  • Thiết bị bị reset ngay khi chạm tay
  • Kết nối TCP/IP bị gián đoạn ngẫu nhiên
  • Dữ liệu Modbus RTU truyền không ổn định

Trong hệ thống lớn, chỉ một thiết bị không ổn định có thể ảnh hưởng đến toàn bộ mạng truyền thông. Xem thêm TOP bộ chuyển đổi RS232 RS485 sang Ethernet công nghiệp

BKAII sẽ liệt kê một số mã sản phẩm có hỗ trợ chuẩn IEC 61000-4-2 đầy đủ như:

👉 Hãng Moxa

Hãng USR

5.2 Switch công nghiệp

Switch thường được lắp trong tủ điện và là điểm trung tâm của hệ thống mạng.

Nếu không có khả năng chống ESD tốt:

  • Mất link mạng khi có phóng tĩnh điện
  • Xuất hiện packet loss bất thường
  • Trong trường hợp nặng: chết port RJ45

Điều này có thể gây gián đoạn toàn bộ hệ thống Ethernet công nghiệp.

5.3 IoT Gateway / Edge Device

Các thiết bị gateway đóng vai trò thu thập và truyền dữ liệu lên hệ thống cloud hoặc SCADA.

Khi bị ảnh hưởng bởi ESD:

  • Dữ liệu gửi lên cloud bị mất hoặc sai lệch
  • Thiết bị bị treo và ngừng truyền dữ liệu
  • Gây gián đoạn hệ thống giám sát thời gian thực

Trong các ứng dụng IIoT, điều này có thể ảnh hưởng trực tiếp đến việc ra quyết định và vận hành nhà máy.

6. Cách lựa chọn thiết bị đạt chuẩn ESD

  • ESD ≥ ±8kV air
  • ESD ≥ ±6kV contact
  • Có chứng nhận IEC 61000-4-2 rõ ràng
  • Thiết kế vỏ kim loại, tiếp địa tốt

7. Kết luận

ESD là một trong những nguyên nhân gây lỗi “ngẫu nhiên” nhưng cực kỳ phổ biến trong hệ thống công nghiệp. Tiêu chuẩn IEC 61000-4-2 giúp đảm bảo thiết bị có thể hoạt động ổn định khi chịu tác động của tĩnh điện.

Việc lựa chọn thiết bị đạt chuẩn không chỉ giúp giảm lỗi mà còn tăng độ tin cậy cho toàn bộ hệ thống truyền thông.
