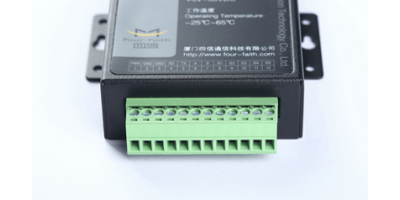

F2414 UMTS/WCDMA/HSDPA/HSUPA IP Modem(DTU)là một thiết bị di động đầu cuối cung cấp giải pháp truyền dữ liệu trên mạng công cộng của hãng Four-Faith được BKAII phân phối tại thị trường Việt Nam.F2414 được thiết kế theo tiêu chuẩn công nghiệp,nhỏ gọn,dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng.Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh...
Tính năng của sản phẩm:
● UMTS/WCDMA/HSDPA/HSUPA Network
● Support multi online trigger ways, including SMS, ring and data. Support link disconnection when timeout
● Low power consumption design
● Support multi-sleep and trigger modes to reduce the power dissipation farthest
● Supply 5 I/O channels, compatible 2 pulse wave output channels, 2 analog inputs and one pulse input counters.
● RS232/RS485/RS422 port
● Embedded Real Time Clock(RTC) circuit
● Provide management software for remote management
Thông số kỹ thuật của sản phẩm:
Item |
Content |
F2114 GPRS IP MODEM |
Standard and Band |
EGSM 900/GSM 1800MHz, GSM 850/900/1800/1900MHz(optional) Compliant to GSM phase 2/2+ GPRS class 10, class 12(optional) |
Bandwidth |
85.6Kbps |
TX power |
GSM850/900:<33dBm GSM1800/1900:<30dBm |
RX sensitivity |
<-107dBm |
F2214 CDMA IP MODEM |
Standard and Band |
CDMA2000 1xRTT 800MHz, 450MHz(optional) |
Bandwidth |
153.6Kbps |
TX power |
<30dBm |
RX sensitivity |
<-104dBm |
F2414 WCDMA IP MODEM |
Standard and Band |
UMTS/WCDMA/HSDPA/HSUPA/HSPA+ 850/1900/2100MHz, 850/900/1900/2100MHz(optional) GSM 850/900/1800/1900MHz GPRS/EDGE CLASS 12 |
Bandwidth |
DC-HSPA+: Download speed 42Mbps, Upload speed 5.76Mbps HSPA+: Download speed 21Mbps, Upload speed 5.76Mbps HSDPA: Download speed 7.2Mbps, HSUPA: Upload speed 5.76Mbps UMTS: 384Kbps |
TX power |
<24dBm |
RX sensitivity |
<-109dBm |
F2614 EVDO IP MODEM |
Standard and Band |
CDMA2000 1X EVDO Rev A 800MHz, 800/1900MHz(optional), 450MHz(optional) CDMA2000 1X EVDO Rev B 800/1900MHz(optional) CDMA2000 1X RTT, IS-95 A/B |
Bandwidth |
EVDO Rev. A: Download speed 3.1Mbps, Upload speed 1.8Mbps EVDO Rev. B: Download speed 14.7Mbps, Upload speed 5.4Mbps (optional) |
TX power |
<23dBm |
RX sensitivity |
<-104dBm |
Hardware System
Item |
Content |
CPU |
Industrial 32 bits CPU |
FLASH |
512KB (Extendable) |
SRAM |
256KB(Extendable) |
Interface type
Item |
Content |
Serial |
1 RS232 port and 1 RS485(orRS422) port, 15KV ESD protection Data bits: 5, 6 ,7, 8 Stop bits: 1, 1.5, 2 Parity: none, even, odd, space, mark Baud rate: 110~230400 bps |
Indicator |
“Power”, “ACT”, "Online” |
Antenna |
Standard SMA female interface, 50 ohm, lighting protection(optional) |
SIM/UIM |
Standard user card interface, support 1.8V/3V SIM/UIM card, 15KV ESD protection |
Power |
Terminal block interface, reverse-voltage and overvoltage protection |
|
Power supply
Item |
Content |
Standard Power |
DC 12V/0.5A |
Power range |
DC 5~36V |
Consumption
Physical Characteristics
Item |
Content |
Housing |
Iron, providing IP30 protection |
Dimensions |
91x58.5x22 mm |
Weight |
210g |
Environmental Limits
Item |
Content |
Operating Temperature |
-35~+75ºC(-31~+167℉) |
Storage Temperature |
-40~+85ºC (-40~+185℉) |
Operating Humidity |
95% ( unfreezing) |
Ordering Information
