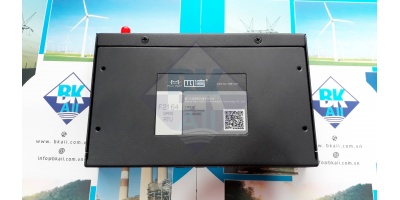

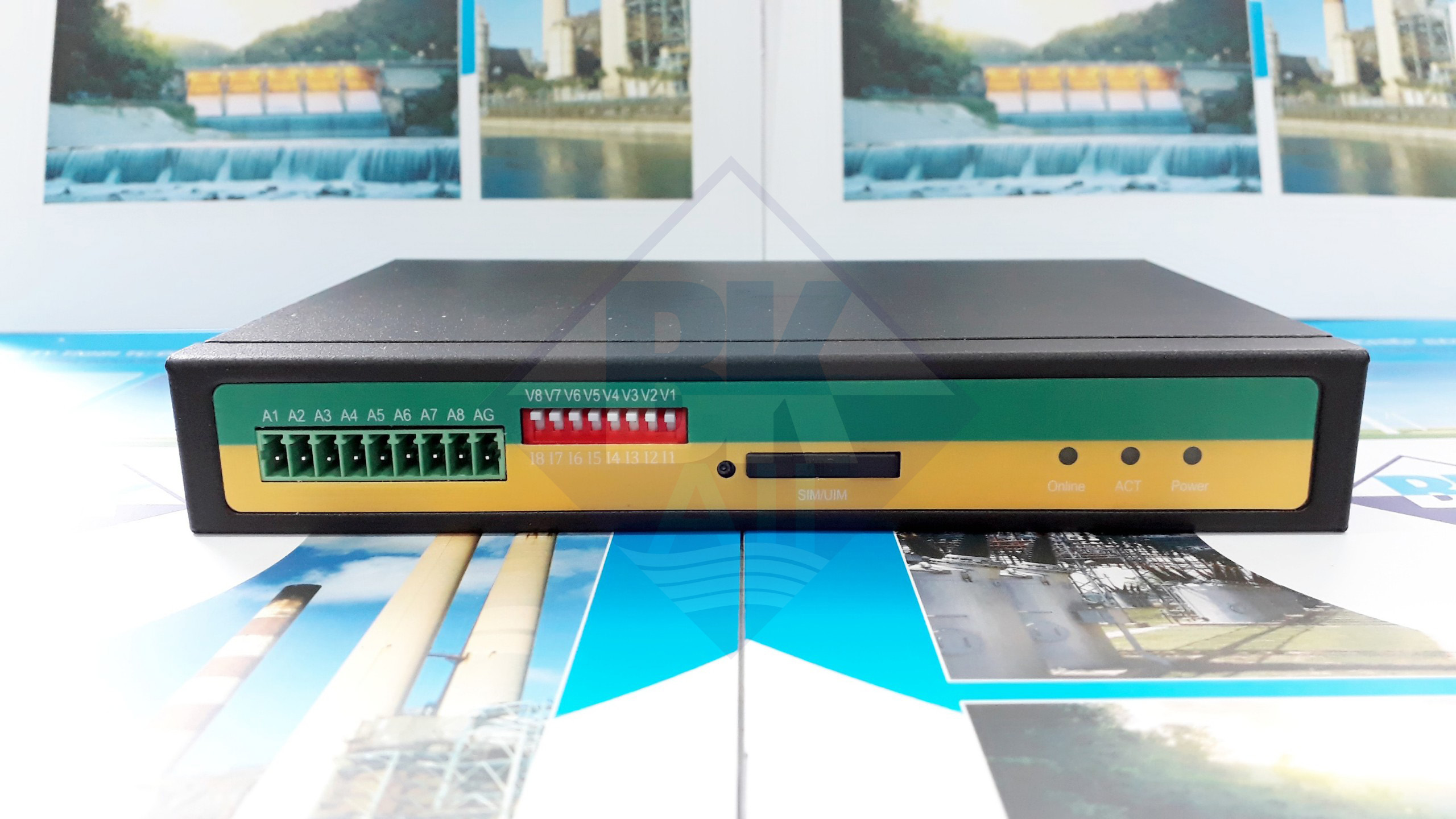

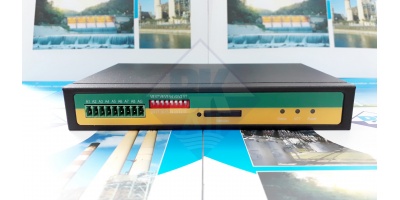

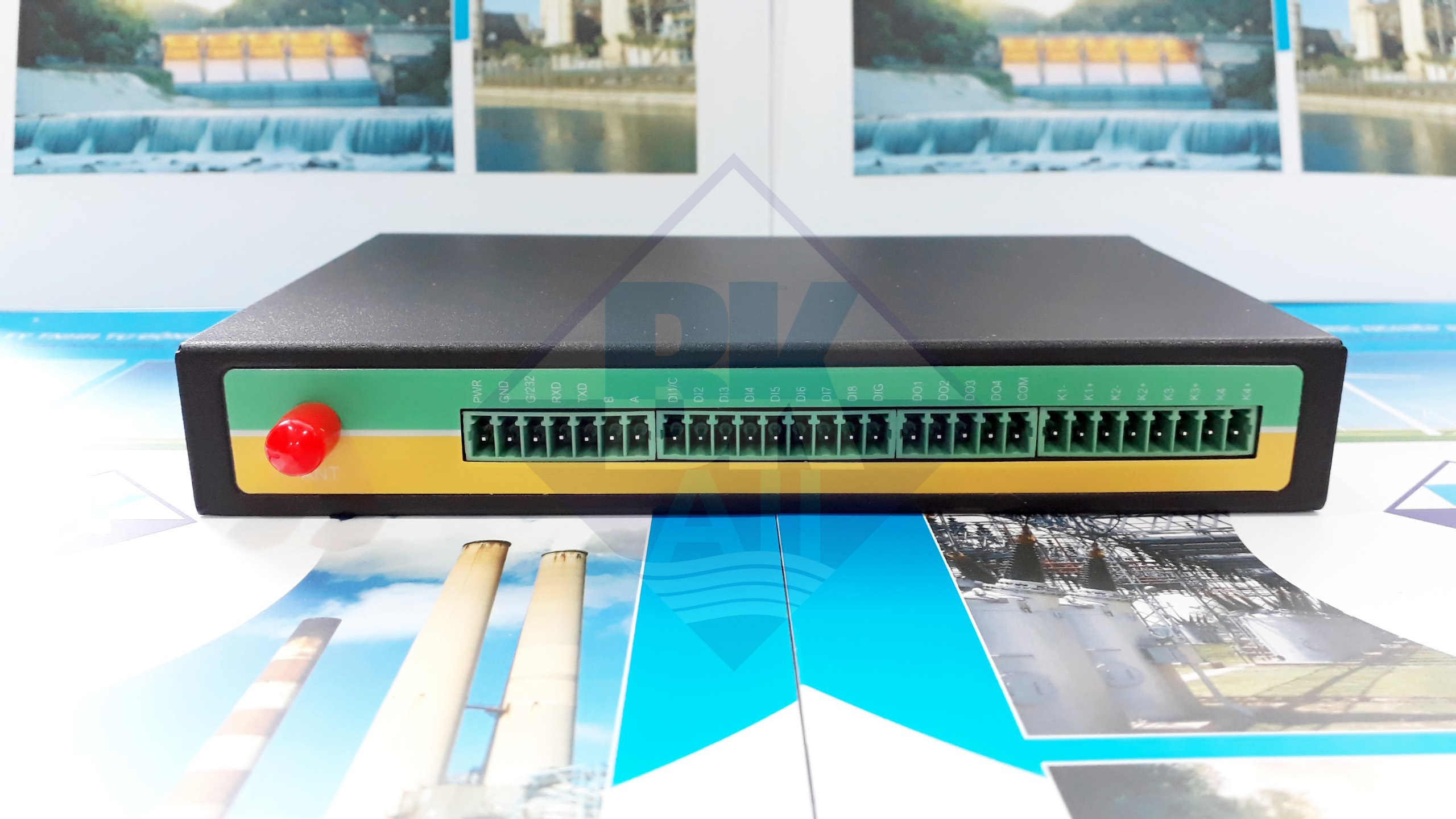

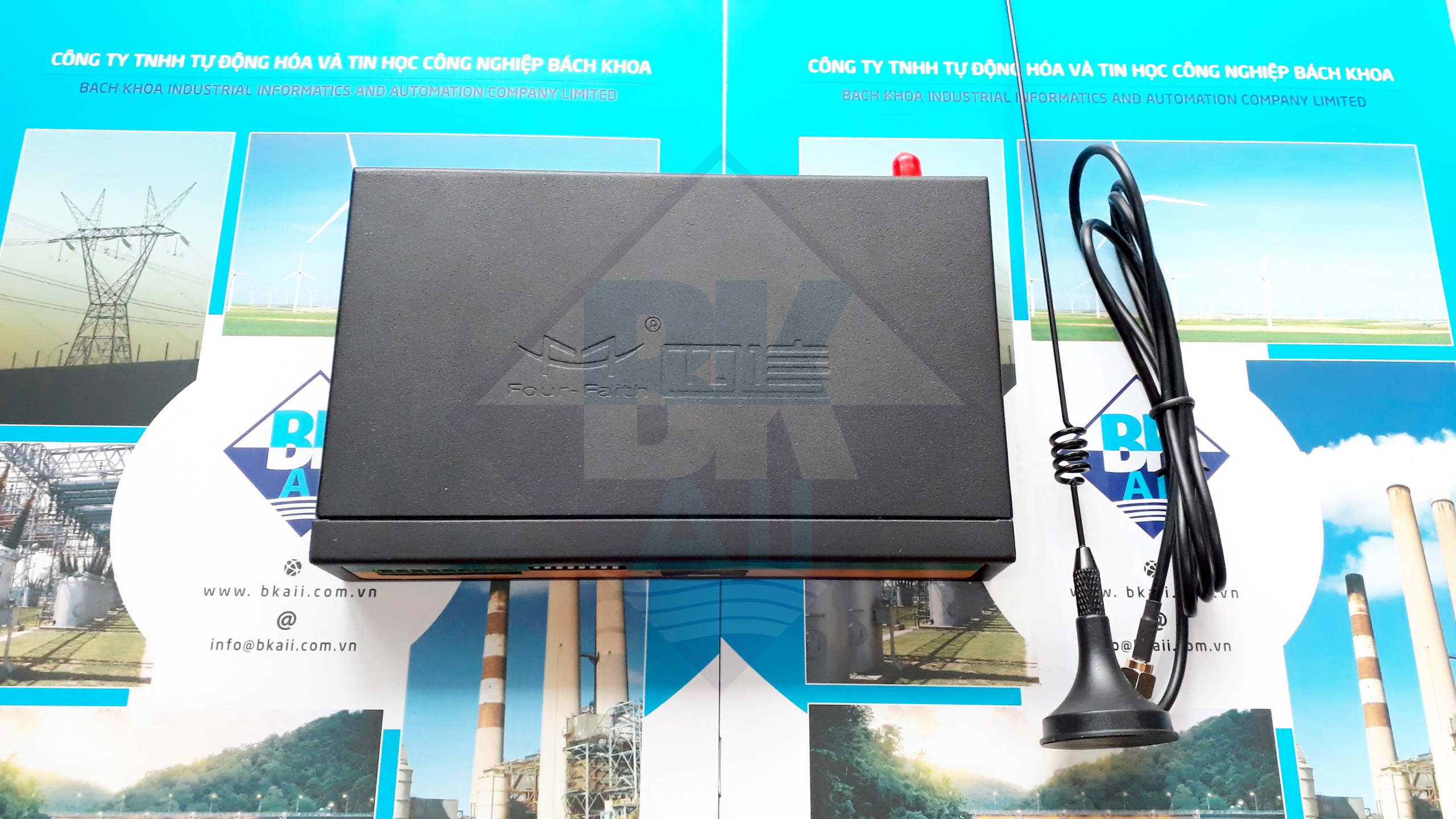

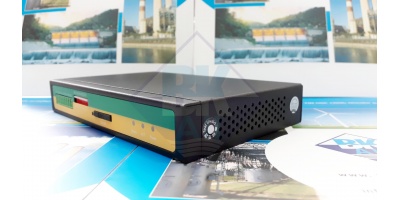

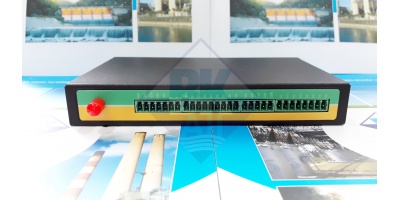

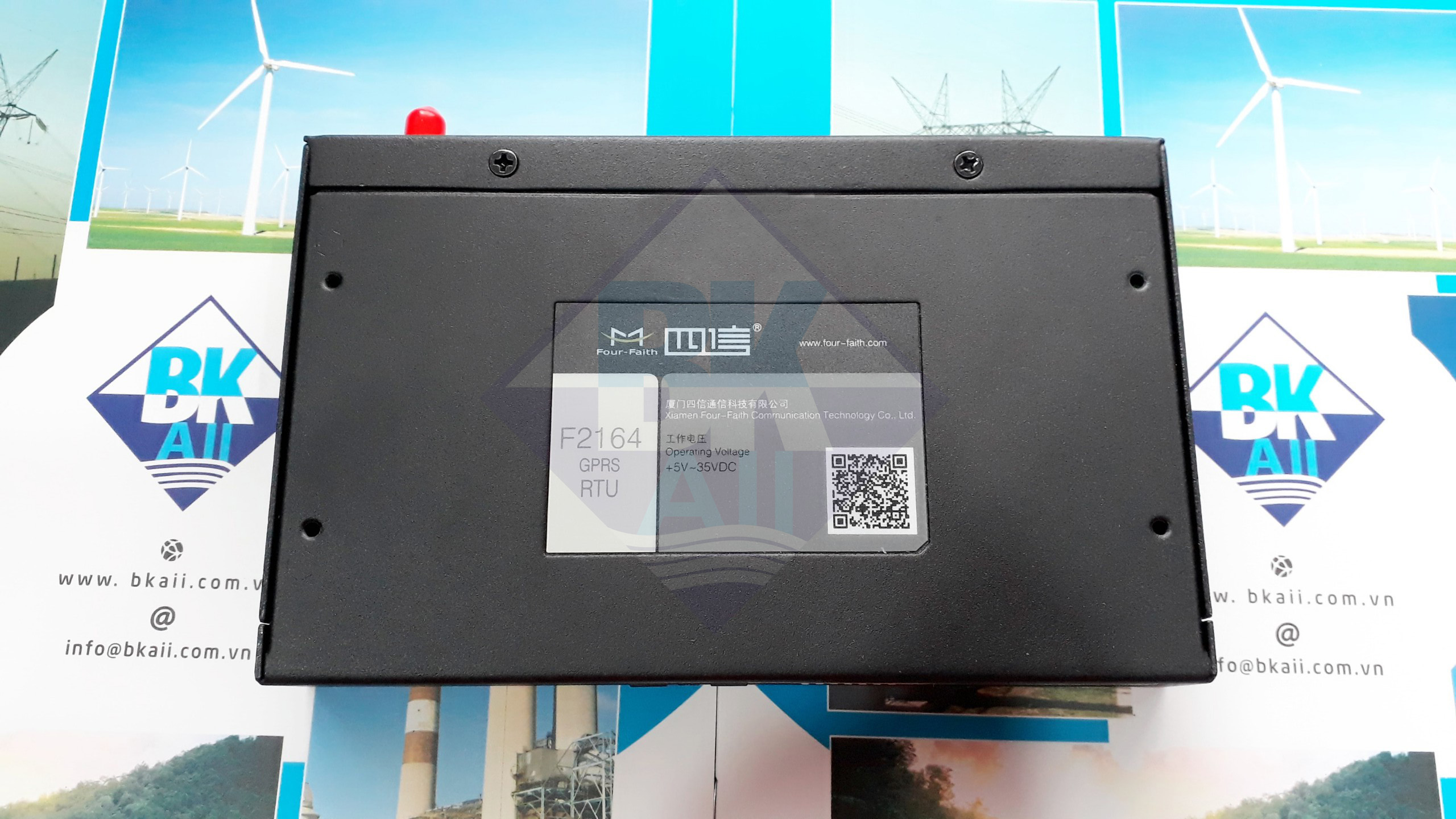

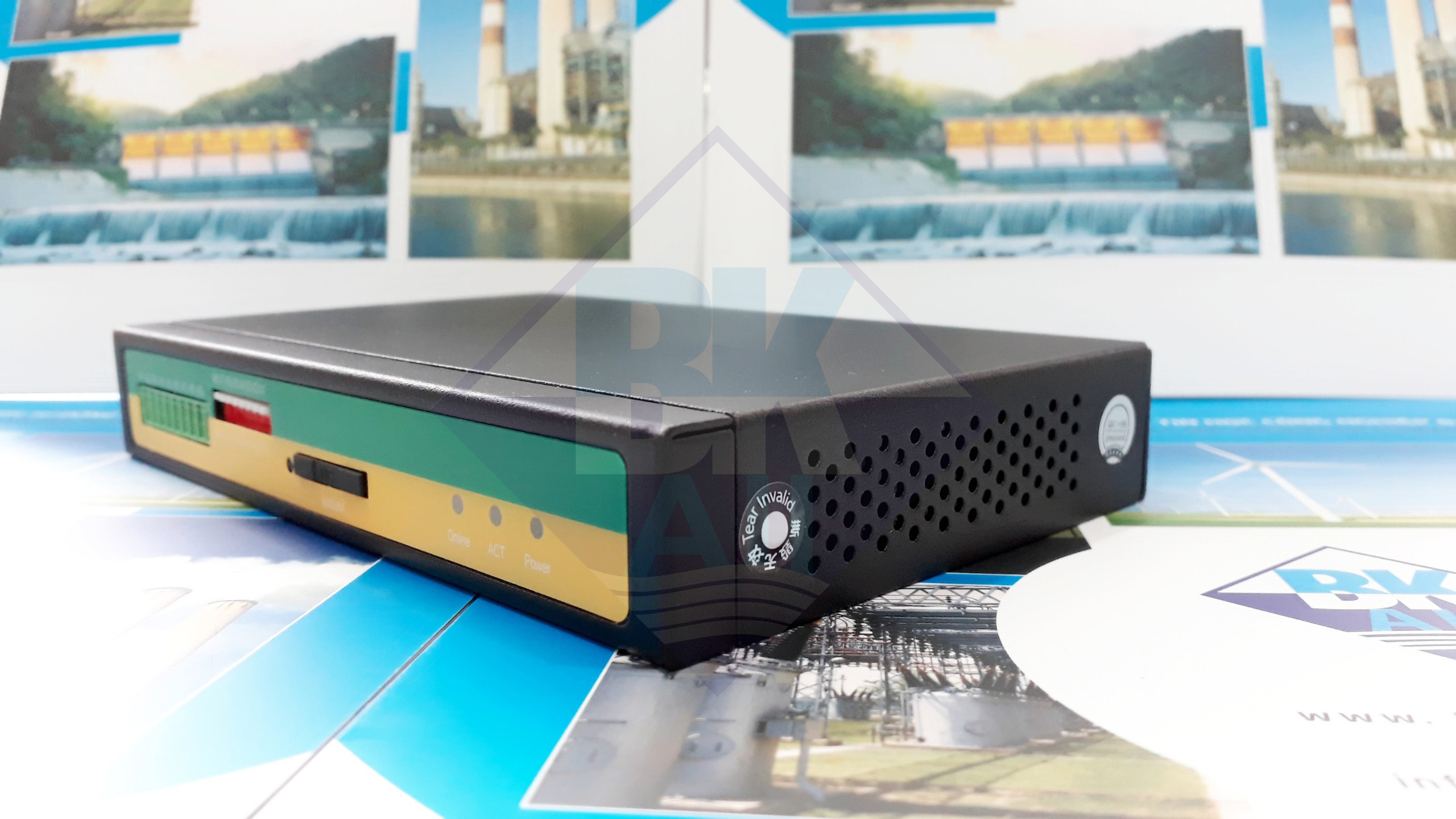

F2164: GPRS RTU

F2164 GPRS RTU Là một RTU hỗ trợ 8AI, 8DO, 8DI và sử dụng giao thức Modbus RTU qua cổng RS485 giúp thu thập, điều khiển dữ liệu từ xa thông qua hạ tầng mạng GPRS công nghiệp được cung cấp bởi các nhà mạng viễn thông của hãng Four-Faith hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. F2164 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng . Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh…

• Remote I/O

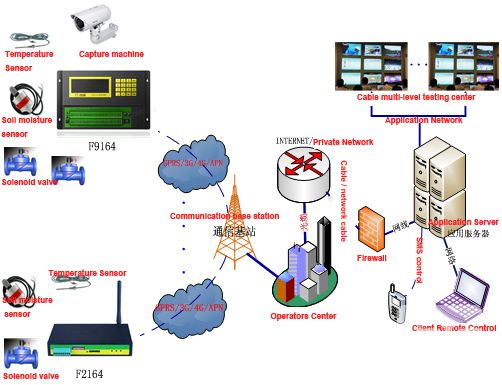

Mô hình ứng dụng:

• OPC UA và giải pháp giám sát SCADA cho các trạm xăng với ADAM-3600, ADAM-4000, ADAM-6200, UNO-410 hãng Advantech

Tính năng của sản phẩm:

•  Sử dụng module GPRS công nghiệp, hiệu suất cao.
•  Sử dụng CPU công nghiệp, 32 bits, hiệu suất cao.
• Hỗ trợ chế độ tiết kiệm công suất, bao gồm: chế độ multi-sleep và trigger để tiết kiệm năng lượng hơn
•  Sử dụng chíp nhúng RTC - thời gian thực để có thể thực hiện chức năng hẹn giờ online/offline.
•  Vỏ: sử dụng vỏ sắt có mức bảo vệ IP30
•  Nguồn sử dụng: DC 5~35V

Stability and Reliability:

• Support hardware and software WDT
• Support auto recovery mechanism, including online detect, auto redial when offline to make it always online
• RS232/RS485/RS422 port: 15KV ESD protection
• SIM/UIM port: 15KV ESD protection
• Power port: reverse-voltage and overvoltage protection
• Antenna port: lightning protection(optional)

Standard and Convenient:

•  Adopt terminal block interface, convenient for industrial application
•  Support standard RS232 and RS485(or RS422) port that can connect to serial devices directly
•  TTL logic level RS232 interface can be customized
•  Support intellectual mode, enter into communication state automatically when powered
•  Provide management software for remote management
•  Support several work modes
•  Convenient configuration and maintenance interface

High-performance:

•  8 ch acquisition analog input（resolution：16bit）Input voltage（0-5V）,Input current（0-20mA）, Sampling rate(1.365kSPS) ，Accuracy ±0.5% or better
•  4 ch relay output（5A/30VDC,5A/250VAC）
•  4 ch optocoupler isolation output,open collector to 30V,40mA max.load,power consumption 125mW
• 8 ch Digital input（“0”：0-3.3V，“1”：5-24V）. Contains all the way count function
• 2MB SPI FLASH
• Support dual data centers, one main and another as backup
• Support multiple data centers , it can support  maximum 5 data centers
• Support multi-center multi-function(for example: one data center is MODBUS RTU protocol function, another data center is RTU extended protocol function)
• Support multiple online trigger ways, including SMS, ring and data. Support link disconnection when timeout
• Support dynamic domain name(DDNS) and IP access to the data center
• Support RS232/RS485 MODBUS RTU protocol
• Support TCP MODBUS RTU protocol using TCP2COM software that converts TCP to virtual serial port
• Support 8 digital inputs and 8 analog input manual query and automatic report
• Support 4 optocoupler isolated output ports and 4  relay outputs controlled via MODBUS RTU protocol
• Support pulse counter initiate value configurable, Its realtime value can be queried via MODBUS RTU protocol
• Support RTU extended protocol.
•  Acquisition data(8 analog inputs and 8 digital inputs) is reported periodically via RTU extended RTU protocal.
• Support RTU extended protocol. Reporting mode can be selected. there are three reporting mode, including Network only, SMS only and Main network SMS backup(it uses SMS. when network connect fail)
• Support RTU extended protocol.When reporting acquisition data failure, acquisition data are saved to 2M byte SPI FALSH
• Support RTU extended protocol. The data center can query acquisition data actively
• Support RTU extended protocol. It has counter function that the initial value of the timer is set and the value of the timer is queried
• Support RTU extended protocol. It has the data center and RS232/RS485 transparent transmission function
• Support RTU extended protocol. it has alarm function, alarm information is reported automatically(alarm trigger conditions can be configured independently).
• Support RTU extended protocol. Can remotely reboot RTU
• Support RTU extended protocol. Can remotely configure the parameters
• Support RTU extended protocol. The remote upgrading parameters can be configured, RTU support remote upgrade firmware.
• Alarm function: Alarm information are reported through RTU extended protocol , SMS, or both SMS and RTU extended protocol
• When alarm information are reported through SMS, alarm number and alarm content of each channel can be configured independently
• The remote upgrading parameters can be configured by SMS. RTU upgrade the firmware immediately when it received the upgrade command.
• Built-in industrial clock, the acquisition time can be recorded through this clock
• Network is automatically connected, when device power on. Network is automatically reconnected when network is offline.
• Scheduled turn on and turn off power function make the device work in low-power mode

Thông số kỹ thuật sản phẩm:

HardwareSystem

InterfaceType

PowerInput

PowerConsumption

PhysicalCharacteristics

EnvironmentalLimits
