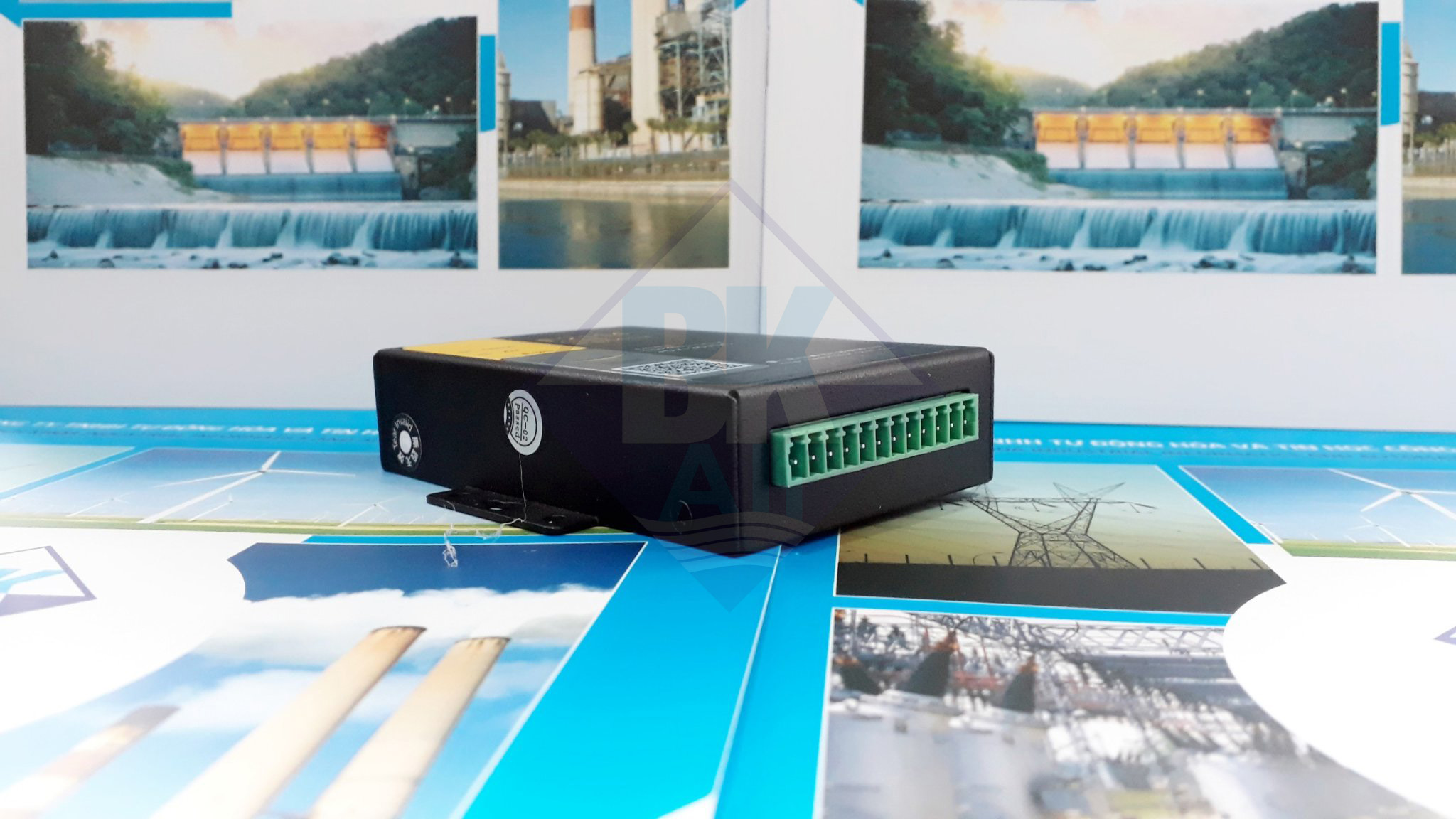

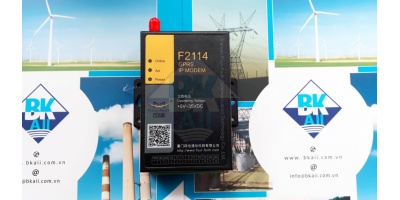

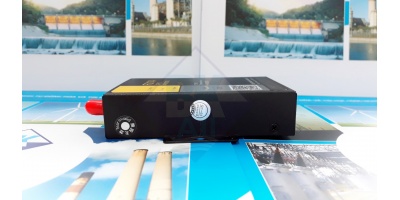

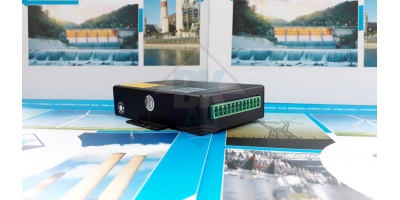

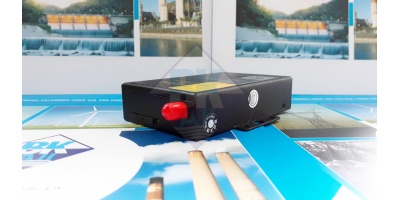

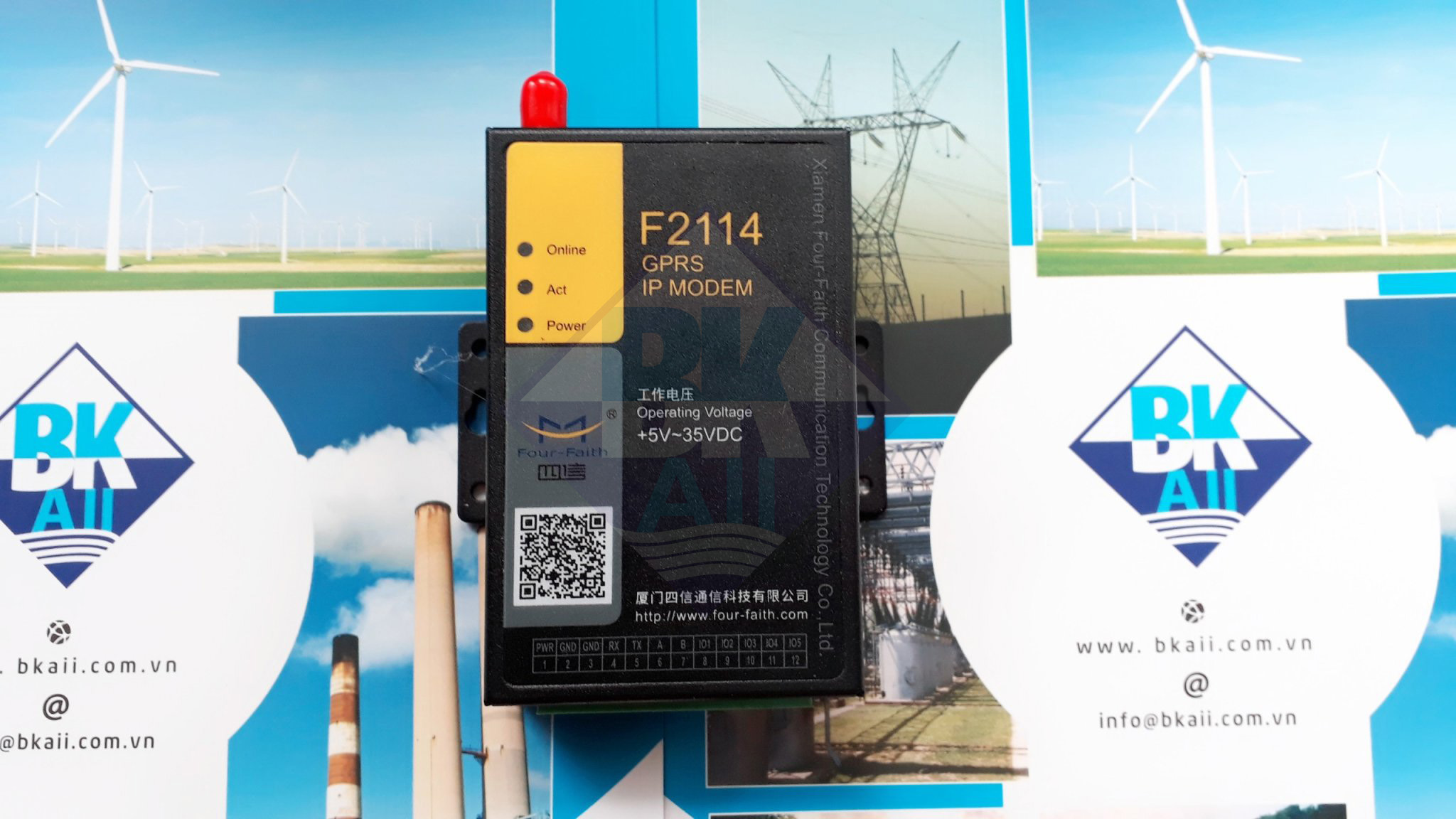

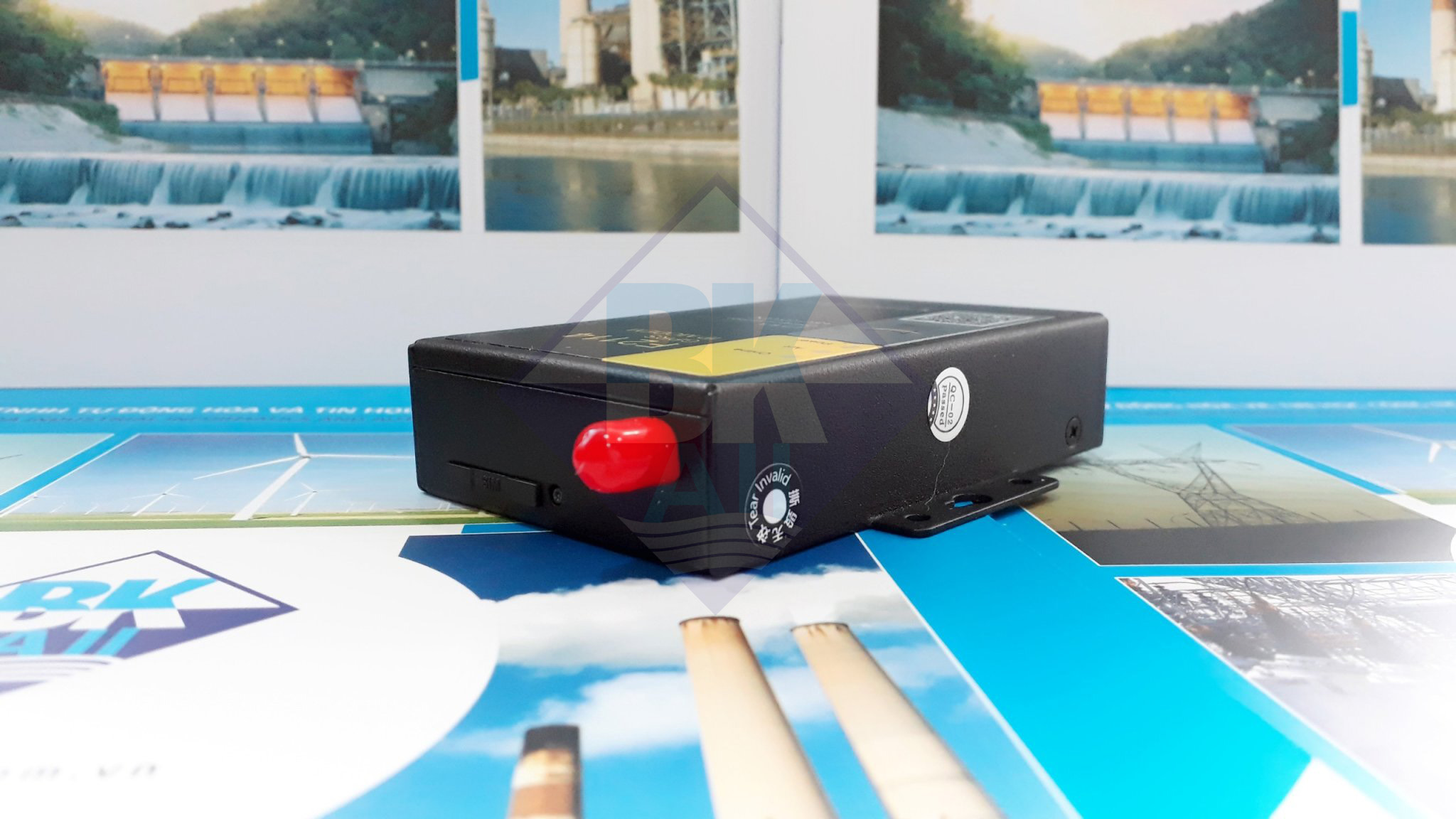

F2114 GPRS Intelligent Serial Modemlà một thiết bị di động đầu cuối cung cấp giải pháp truyền dữ liệu trên mạng công cộng sử dụng CPU 16/32 bit và được nhúng hệ thống thời gian thực,hỗ trợ chuẩn RS232/RS485/RS422,GSM của hãng Four-Faith được BKAII phân phối tại thị trường Việt Nam.F2114 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng.Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh...
Tính năng của sản phẩm:
● Robust Remote Access Solutions Made Easy
● Solutions for PLC SCADA Automatic
● Remote Reach: The embedded data module supports remote deployments with GPRS Internet connection.The multi-mode data module also lets you select the most appropriate network and service type for your needs.
● Custom commands: With support for standard and extended AT command sets you can quickly and easily customise the programming and configuration of the M2M Intelligent Serial Modem to meet specific requirements.
● Serial Power: Connected devices can send data over the 3G/4G network to any IP network enabled device using RS-232 Serial data connectivity.
● Small and Mountable: The compact 3G Intelligent Serial Modem includes a DIN rail, wall mount options and a removable mounting bracket for easy installation in demanding settings.
Thông số kỹ thuật của sản phẩm:
Item |
Content |
F2114 GPRS IP MODEM |
Standard and Band |
EGSM 900/GSM 1800MHz, GSM 850/900/1800/1900MHz(optional) Compliant to GSM phase 2/2+ GPRS class 10, class 12(optional) |
Bandwidth |
85.6Kbps |
TX power |
GSM850/900:<33dBm GSM1800/1900:<30dBm |
RX sensitivity |
<-107dBm |
F2214 CDMA IP MODEM |
Standard and Band |
CDMA2000 1xRTT 800MHz, 450MHz(optional) |
Bandwidth |
153.6Kbps |
TX power |
<30dBm |
RX sensitivity |
<-104dBm |
F2414 WCDMA IP MODEM |
Standard and Band |
UMTS/WCDMA/HSDPA/HSUPA/HSPA+ 850/1900/2100MHz, 850/900/1900/2100MHz(optional) GSM 850/900/1800/1900MHz GPRS/EDGE CLASS 12 |
Bandwidth |
DC-HSPA+: Download speed 42Mbps, Upload speed 5.76Mbps HSPA+: Download speed 21Mbps, Upload speed 5.76Mbps HSDPA: Download speed 7.2Mbps, HSUPA: Upload speed 5.76Mbps UMTS: 384Kbps |
TX power |
<24dBm |
RX sensitivity |
<-109dBm |
F2614 EVDO IP MODEM |
Standard and Band |
CDMA2000 1X EVDO Rev A 800MHz, 800/1900MHz(optional), 450MHz(optional) CDMA2000 1X EVDO Rev B 800/1900MHz(optional) CDMA2000 1X RTT, IS-95 A/B |
Bandwidth |
EVDO Rev. A: Download speed 3.1Mbps, Upload speed 1.8Mbps EVDO Rev. B: Download speed 14.7Mbps, Upload speed 5.4Mbps (optional) |
TX power |
<23dBm |
RX sensitivity |
<-104dBm |
Hardware System
Item |
Content |
CPU |
Industrial 32 bits CPU |
FLASH |
512KB (Extendable) |
SRAM |
256KB(Extendable) |
Interface type
Item |
Content |
Serial |
1 RS232 port and 1 RS485(orRS422) port, 15KV ESD protection Data bits: 5, 6 ,7, 8 Stop bits: 1, 1.5, 2 Parity: none, even, odd, space, mark Baud rate: 110~230400 bps |
Indicator |
“Power”, “ACT”, "Online” |
Antenna |
Standard SMA female interface, 50 ohm, lighting protection(optional) |
SIM/UIM |
Standard user card interface, support 1.8V/3V SIM/UIM card, 15KV ESD protection |
Power |
Terminal block interface, reverse-voltage and overvoltage protection |
|
Power supply
Item |
Content |
Standard Power |
DC 12V/0.5A |
Power range |
DC 5~36V |
Consumption
Physical Characteristics
Item |
Content |
Housing |
Iron, providing IP30 protection |
Dimensions |
91x58.5x22 mm |
Weight |
210g |
Environmental Limits
Item |
Content |
Operating Temperature |
-35~+75ºC(-31~+167℉) |
Storage Temperature |
-40~+85ºC (-40~+185℉) |
Operating Humidity |
95% ( unfreezing) |
Ordering Information
