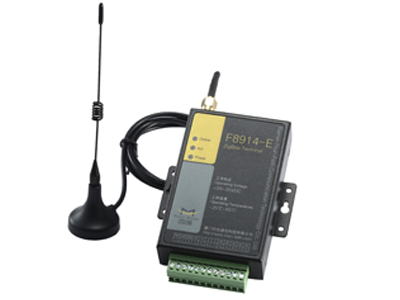

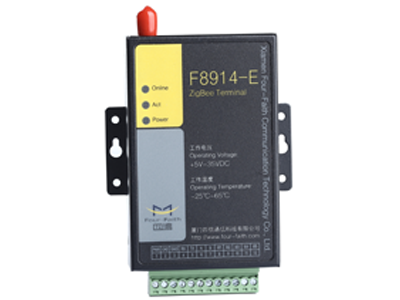

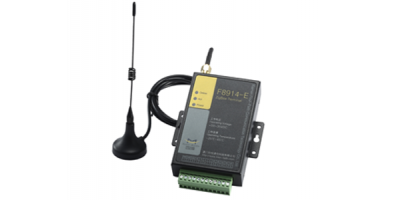

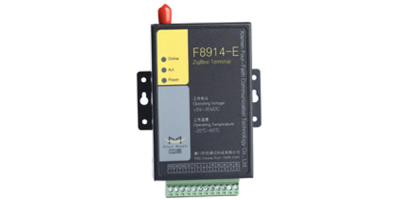

F8914 ZigBee Terminal là một thiết bị truyền thông thu thập dữ liệu trong khoảng cách ngắn (dưới 2km) sử dụng mạng truyền thông công nghiệp Zigbee. Modem F8914 sử dụng module Zigbee công nghiệp với cấu hình cao và được nhúng hệ thống thời gian thực (real time). F8914 hỗ trợ cổng truyền thông serial ( RS232/RS485/RS422) cho phép kết nối với hầu hết thiết bị công nghiệp hiện nay. Ngoài ra, F8914 hỗ trợ 5 cổng I/O cho phép điều khiển và giám sát qua mạng lưới Zigbee một cách hiệu quả.
Với khoảng cách truyền hỗ trợ lên tới 800m indoor và 2000m outdoor, F8914 chỉ sử dụng công suất thấp với dòng và áp không lớn hơn 1mA, 12VDC. Đây là điểm cộng trong việc lựa chọn thiết bị truyền thông trong môi trường nguồn điện năng cấp cho hệ thống bị hạn chế ( dùng pin, năng lượng mặt trời....)
Đặc biệt, mạng Zigbee được cấu hình từ F8914 có thể hỗ trợ tối đa lên tới 6500 node, cho phép cấu hình đa dạng như: điểm - điểm, điểm - đa điểm, peer to peer, mesh,...
F8914 thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng . Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh…
Tính năng của sản phẩm:
● ZigBee IP Modem Low power consumption design, support multi-sleep and trigger modes to reduce the power dissipation farthest
● ZigBee IP Modem Support auto recovery mechanism, including online detect, auto redial when offline to make it always online
● Support standard RS232 and RS485(or RS422) port
● Support Point-to-Point, Point-to-Multi point, Peer-to-Peer and Mesh network
● Supply 5 I/O channels, compatible 2 pulse wave output channels, 3 analog inputs and 2 pulse input counters
● Support wide communication range
● Provide management software for remote management...
Thông số kỹ thuật của sản phẩm:
Item |
Content |
ZigBee Chip |
Industrial ZigBee Chip |
Standard and Band |
IEEE 802.15.4
ISM 2.4 GHz
|
Indoor/Urban Range |
30m
90m(With PA)
|
Outdoor/RF Line-of-Sight Range |
500m
2000m(With PA)
|
Transmit Power |
2.82 mw (+4.5dBm)
100 mw (+20dBm) (With PA)
|
Bandwidth |
250Kbps |
Receiver Sensitivity |
-97dBm
-103dBm (With PA)
|
Network Topologies |
Point-to-Point, Point-to-Multipoint, Peer-to-Peer and Mesh |
Number of channels |
16 Direct Sequence Channels |
Channels |
11 to 26 |
Max packge size |
512 Bytes |
