Hướng dẫn cài đặt phần cứng Moxa EDS-308, EDS-309

Moxa EtherDevice™ EDS-308/309 Series, bao gồm các bộ chuyển mạch Ethernet thông minh 9 và 8 cổng, cung cấp giải pháp kinh tế cho các kết nối Ethernet của bạn. Là một phần bổ sung, chức năng cảnh báo thông minh tích hợp giúp những người bảo trì hệ thống giám sát tình trạng của mạng Ethernet của bạn.

Switch EDS-308/309 có dải nhiệt độ hoạt động rộng từ -40 đến 75°C và được thiết kế để chịu được mức độ rung và sốc cao. Thiết kế phần cứng chắc chắn làm cho Sê-ri EDS-308/309 trở nên hoàn hảo để đảm bảo rằng thiết bị Ethernet của bạn có thể chịu được các ứng dụng công nghiệp quan trọng và tuân thủ Tiêu chuẩn FCC và CE.

Xuyên suốt Hướng dẫn cài đặt phần cứng này, chúng tôi sử dụng EDS làm tên viết tắt cho Moxa EtherDevice Switch:EDS = Moxa EtherDevice Switch

Danh sách kiểm tra gói hàng

Moxa EDS-308/309 được vận chuyển cùng với các hạng mục sau. Nếu bất kỳ mục nào trong số này bị thiếu hoặc hư hỏng, vui lòng liên hệ với đại diện dịch vụ khách hàng của bạn để được hỗ trợ.

• Công tắc Moxa EtherDevice™

• Hướng dẫn cài đặt phần cứng

• Sổ bảo hành sản phẩm Moxa

• Nắp bảo vệ cho các cổng không sử dụng

Đặc trưng

Công nghệ chuyển mạch mạng hiệu suất cao

• 10/100BaseT(X) (RJ45), 100BaseFX (loại SC/ST, chế độ Đa/Đơn)

• IEEE802.3/802.3u/802.3x

• Loại quy trình chuyển đổi Lưu trữ và Chuyển tiếp, với 1024 mục nhập địa chỉ

• 10/100M, Full/Half-Duplex, tự động cảm biến MDI/MDIX

• Báo động mất điện, đứt cổng bằng ngõ ra rơle

• Đầu vào nguồn DC kép dự phòng

• Dải nhiệt độ hoạt động từ 0 đến 60°C hoặc nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy “-T”

• IP30, vỏ chắc chắn độ bền cao

• Khả năng lắp đặt thanh ray DIN hoặc bảng điều khiển

Nguồn điện cho sản phẩm này dự định sẽ được cung cấp bởi Bộ nguồn được liệt kê, với đầu ra được đánh dấu LPS và được định mức để cung cấp 12 đến 48 VDC ở mức tối đa 0,6A.

Giắc cắm DC nên được sử dụng với thiết bị LPS được đánh giá là cung cấp điện áp từ 12 đến 48 VDC ở mức tối thiểu là 1,1A. Sản phẩm không nên được tháo rời bởi người vận hành hoặc nhân viên dịch vụ.

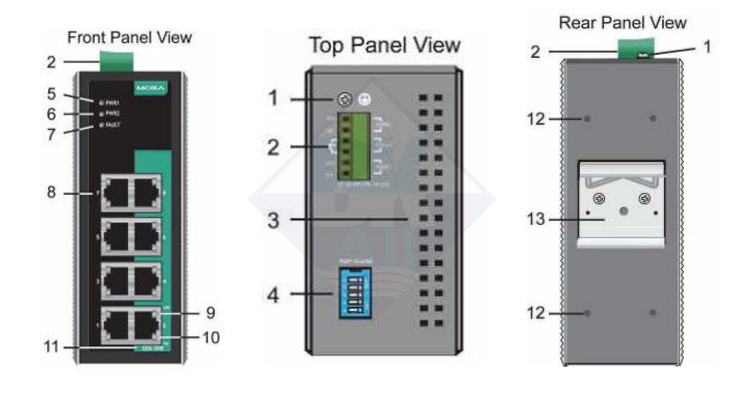

Bố cục bảng điều khiển EDS-308

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn PWR1/PWR2 và đầu ra rơle

3. Lỗ tản nhiệt

4. Công tắc nhúng

5. Đèn LED PWR1 đầu vào nguồn

6. Đèn LED PWR2 đầu vào nguồn

7. Đèn LED báo lỗi

8. Cổng 10/100BaseT(X)

9. Đèn LED 100 Mbps của cổng TP

10. Đèn LED 10 Mbps của cổng TP

11. Tên mẫu

12. Lỗ bắt vít cho bộ giá treo tường

13. Bộ ray DIN

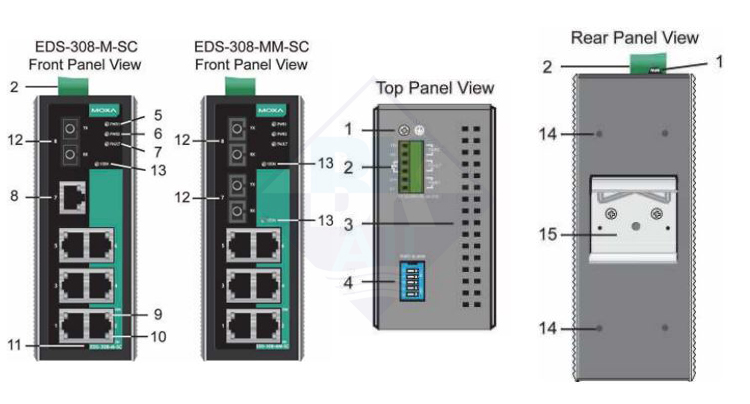

Bố cục bảng điều khiển EDS-308 (loại SC)

Bề ngoài của EDS-308-S-SC giống với EDS-308-M-SC và bề ngoài của EDS-308-SS-SC giống với EDS-308-MM-SC

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn PWR1/PWR2 và đầu ra rơle

3. Lỗ tản nhiệt

4. Công tắc nhúng

5. Đèn LED PWR1 đầu vào nguồn

6. Đèn LED PWR2 đầu vào nguồn

7. Đèn LED báo lỗi

8. Cổng 10/100BaseT(X)

9. Đèn LED 100 Mbps của cổng TP

10. Đèn LED 10 Mbps của cổng TP

11. Tên mẫu

12. Cổng 100BaseFX

13. Đèn LED 100 Mbps của cổng FX

14. Lỗ bắt vít cho bộ giá treo tường

15. Bộ ray DIN

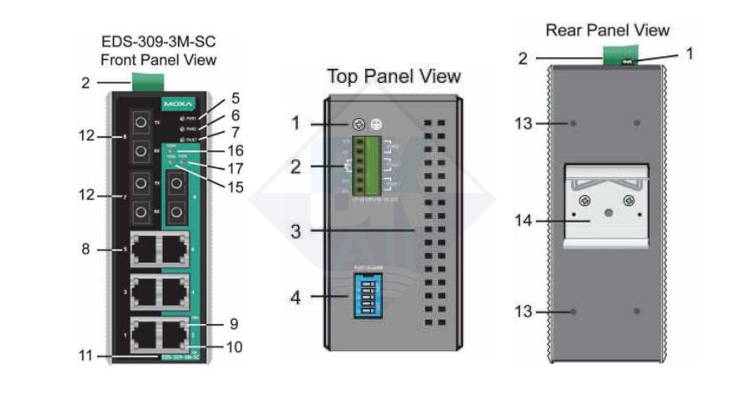

Bố cục bảng điều khiển EDS-309 (loại SC)

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn PWR1/PWR2 và đầu ra rơle

3. Lỗ tản nhiệt

4. Công tắc nhúng

5. Đèn LED PWR1 đầu vào nguồn

6. Đèn LED PWR2 đầu vào nguồn

7. Đèn LED báo lỗi

8. Cổng 10/100BaseT(X)

9. Đèn LED 100 Mbps của cổng TP

10. Đèn LED 10 Mbps của cổng TP

11. Tên người mẫu

12. Cổng 100BaseFX

13. Lỗ bắt vít cho bộ giá treo tường

14. Bộ ray DIN

15. Đèn LED 100 Mbps cho cổng FX 7

16. Đèn LED 100 Mbps cho cổng FX 8

17. Đèn LED 100 Mbps cho cổng FX 9

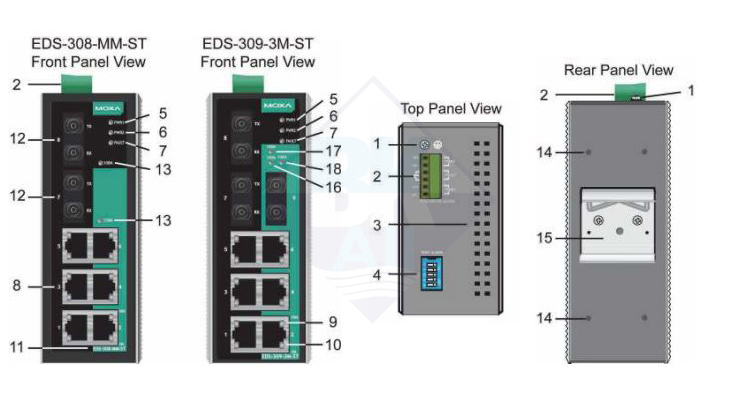

Bố cục bảng điều khiển EDS-308/309 (loại ST)

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn PWR1/PWR2 và đầu ra rơle

3. Lỗ tản nhiệt

4. Công tắc nhúng

5. Đèn LED PWR1 đầu vào nguồn

6. Đèn LED PWR2 đầu vào nguồn

7. Đèn LED báo lỗi

8. Cổng 10/100BaseT(X)

9. Đèn LED 100 Mbps của cổng TP

10. Đèn LED 10 Mbps của cổng TP

11. Tên mẫu

12. Cổng 100BaseFX

13. Đèn LED 100 Mbps cho cổng FX

14. Lỗ bắt vít cho bộ giá treo tường

15. Bộ ray DIN

16. Đèn LED 100 Mbps cho cổng FX 7

17. Đèn LED 100 Mbps cho cổng FX 8

18. Đèn LED 100 Mbps cho cổng FX 9

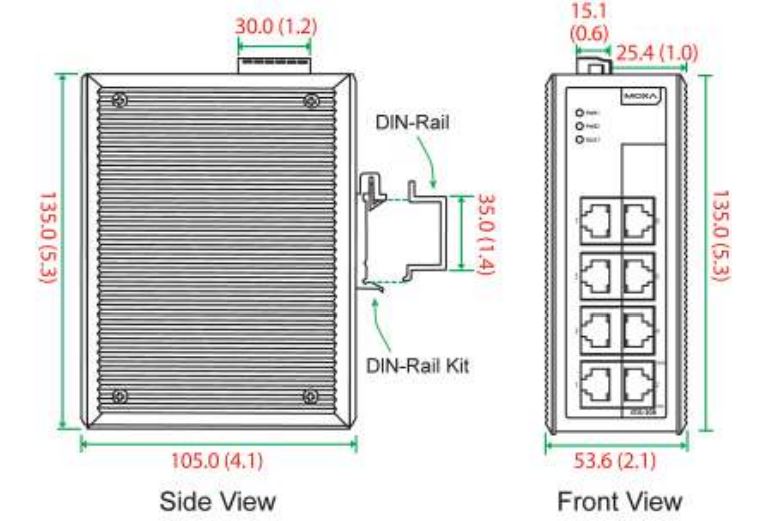

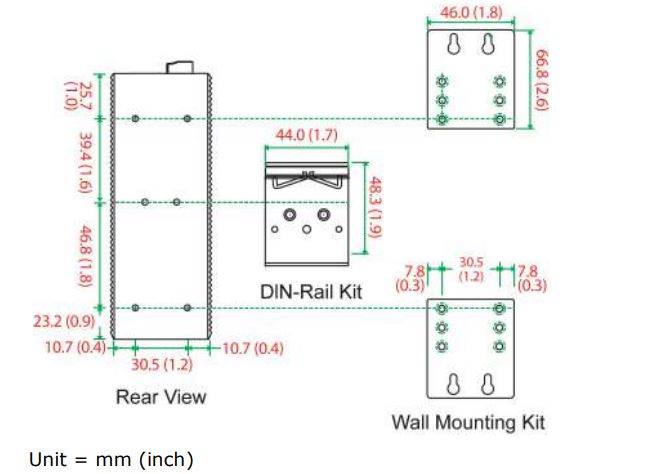

Kích thước lắp đặt

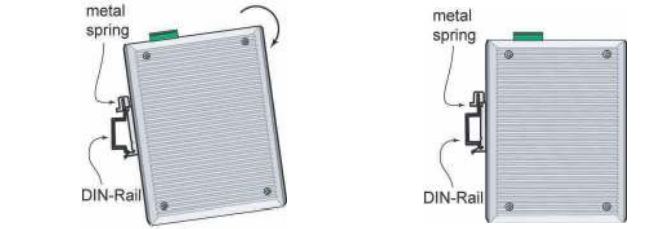

Gắn DIN-Rail

Tấm gắn DIN-Rail bằng nhôm đã được cố định vào mặt sau của EDS-308/309 khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm gắn DIN-Rail, hãy đảm bảo rằng lò xo kim loại cứng được đặt ở phía trên cùng, như thể hiện trong các hình bên dưới.

Bước 1: Chèn phần trên cùng của DIN-Rail vào khe ngay bên dưới lò xo kim loại cứng

Bước 2: Bộ phận đính kèm DIN-Rail sẽ khớp vào vị trí như minh họa bên dưới.

Để xóa Moxa EtherDevice Switch khỏi DIN-Rail, chỉ cần đảo ngược các bước 1 và 2 ở trên

Gắn tường (tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS-308/309 lên tường, như minh họa bên dưới.

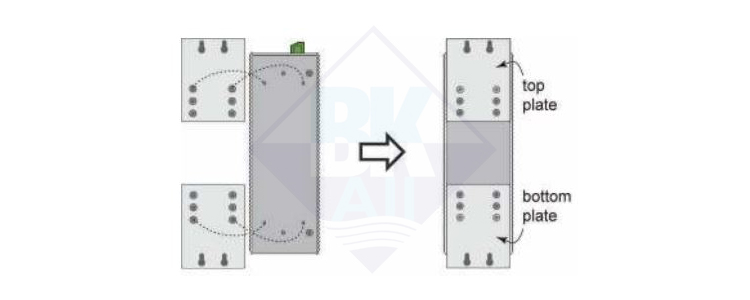

Bước 1: Tháo tấm gắn DIN-Rail bằng nhôm ra khỏi bảng điều khiển phía sau của EDS-308/309, sau đó gắn các tấm giá treo tường, như thể hiện trong sơ đồ bên dưới.

Bước 2: Gắn EDS-308/309 lên tường cần có 4 vít. Sử dụng công tắc, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đường kính đầu của các vít phải nhỏ hơn 6,0 mm , và các trục phải có đường kính nhỏ hơn 3,5 mm

Trước khi siết vít vào tường, hãy đảm bảo kích thước đầu và thân vít phù hợp bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm treo tường

Không vặn hết cỡ các vít chừa khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít

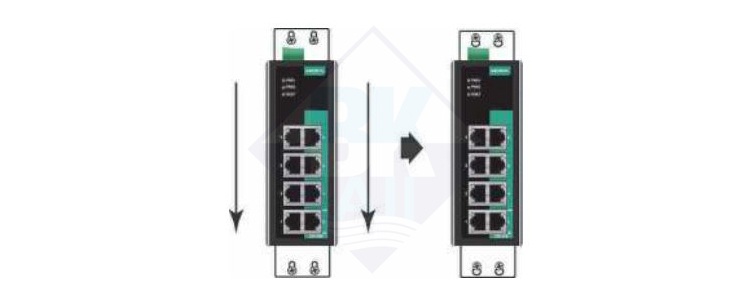

Bước 3: Sau khi các vít được cố định vào tường, hãy chèn bốn đầu vít xuyên qua các phần lớn của các lỗ hình lỗ khóa, sau đó trượt EDS-308/309 xuống dưới, như được chỉ ra. Siết chặt bốn vít để tăng độ ổn định

Thông tin ATEX

1. Số chứng chỉ DEMKO 08 ATEX 0812123x

2. Phạm vi môi trường (-40°C ≤ Tamb ≤ 75°C)

3. Chuỗi chứng nhận (Ex nA nC IIC T4 Gc)

4. Tiêu chuẩn áp dụng ( EN 60079-0:2012, EN 60079-15:2010)

5. Điều kiện sử dụng an toàn:

• Thiết bị Truyền thông Ethernet phải được gắn trong vỏ IP54 và được sử dụng trong khu vực không quá ô nhiễm độ 2 theo định nghĩa của IEC 60664-1.

• Phải sử dụng dây dẫn 4 mm2 khi sử dụng kết nối với vít nối đất bên ngoài.

• Dây dẫn phù hợp để sử dụng ở nhiệt độ môi trường xung quanh là 93°C phải được sử dụng cho Trạm Cấp Nguồn. Dự phòng phải được thực hiện để ngăn ngừa vượt quá điện áp định mức do nhiễu thoáng qua hơn 40%

Yêu cầu về hệ thống dây điện

Không ngắt kết nối các mô-đun hoặc dây điện trừ khi đã tắt nguồn điện hoặc khu vực được biết là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với điện áp cung cấp được hiển thị trên tấm loại. Các thiết bị này được thiết kế để hoạt động với Điện áp cực thấp an toàn. Do đó, chúng chỉ có thể được kết nối với các kết nối điện áp nguồn và với tiếp điểm tín hiệu với Điện áp cực thấp an toàn (SELV) tuân thủ theo tiêu chuẩn IEC950/ EN60950/ VDE0805

Việc thay thế các bộ phận có thể làm giảm tính phù hợp đối với Loại I, Phân khu 2 và Vùng 2. Các thiết bị này phải được cung cấp bởi nguồn SELV như được định nghĩa trong Chỉ thị điện áp thấp 73/23/EEC và 93/68/EEC

Đơn vị này là một loại tích hợp. Khi thiết bị được lắp đặt trong một thiết bị khác, thiết bị bao quanh thiết bị phải tuân thủ quy định về vỏ chống cháy IEC 60950/EN60950 (hoặc quy định tương tự)

Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt và/hoặc đấu dây Moxa EtherDevice Switch của bạn. Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến các mục sau:

•Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc dây thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.

• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau.

• Giữ dây đầu vào và dây đầu ra tách biệt.

• Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết

Nối đất Công tắc thiết bị Moxa Ether

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại

Nối dây báo động Liên hệ

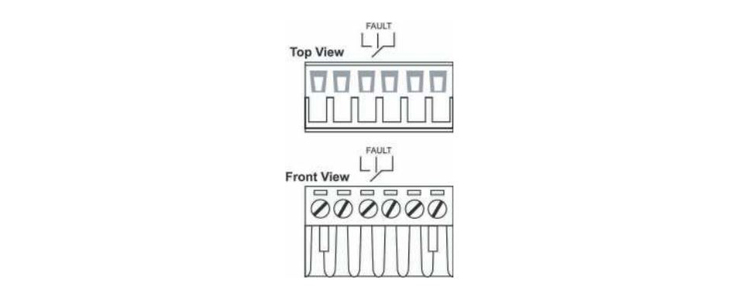

Tiếp điểm báo động bao gồm hai tiếp điểm ở giữa của khối đầu cuối trên bảng trên cùng của EDS. Bạn có thể tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối. Trong phần này, chúng tôi giải thích ý nghĩa của hai tiếp điểm được sử dụng để kết nối Tiếp điểm báo động.

LỖI: Hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm được sử dụng để phát hiện cả lỗi nguồn và lỗi cổng. Hai dây nối với tiếp điểm Sự cố gây hở mạch khi:

1. EDS bị mất nguồn từ một trong các đầu vào nguồn DC. Hoặc

2. Một trong các cổng mà Công tắc DIP PORT ALARM tương ứng được đặt thành BẬT không được kết nối đúng cách

Nếu cả hai điều kiện này không được thỏa mãn, mạch Lỗi sẽ bị đóng.

Đi dây các đầu vào nguồn dự phòng

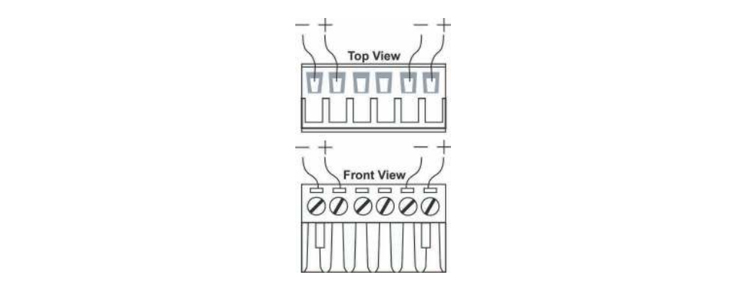

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 6 tiếp điểm trên bảng trên cùng của EDS được sử dụng cho hai đầu vào DC của EDS. Chế độ xem trên cùng và phía trước của một trong các trình kết nối khối đầu cuối được hiển thị ở đây

Bước 1: Cắm dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS

Trước khi kết nối EDS với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định

Kết nối truyền thông

Kết nối cổng Ethernet 10/100BaseT(X)

Các cổng 10/100BaseT(X) nằm trên bảng điều khiển phía trước của EDS được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet.

Dưới đây, chúng tôi hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch), đồng thời hiển thị sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo.

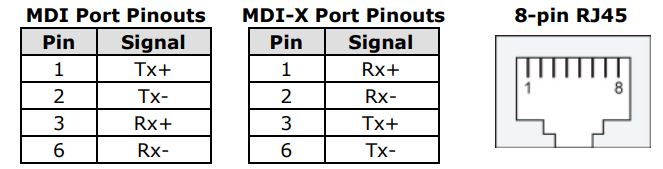

Sơ đồ chân RJ45 10/100Base T(x)

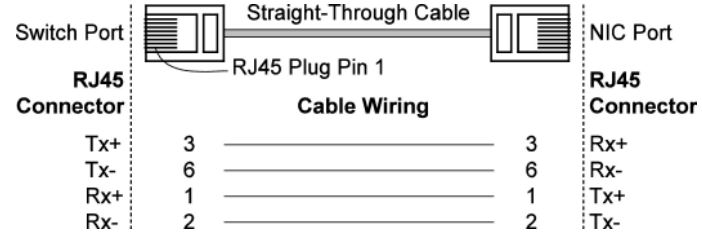

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

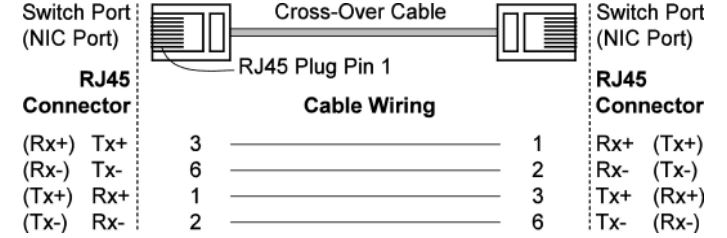

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

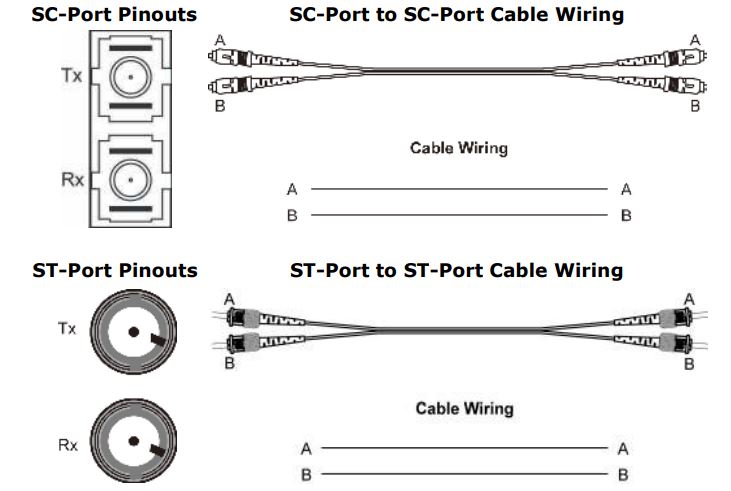

Kết nối cổng Ethernet 100BaseFX

Khái niệm đằng sau cổng và cáp SC/ST khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bịI sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bịII đến thiết bị I , để truyền song công hoàn toàn.

Tất cả những gì bạn cần nhớ là kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng (nhận) Rx của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn tự tạo cáp, chúng tôi khuyên bạn nên dán nhãn hai bên của cùng một đường bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2 )

Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào Tia laze.

Đầu vào nguồn dự phòng

Cả hai đầu vào nguồn có thể được kết nối đồng thời với nguồn điện DC trực tiếp. Nếu một nguồn điện bị lỗi, nguồn trực tiếp khác sẽ hoạt động như một nguồn dự phòng và tự động cung cấp tất cả các nhu cầu năng lượng của EDS-308/309

Liên hệ báo động

Moxa EtherDevice Switch có một Liên hệ báo động nằm trên bảng điều khiển trên cùng. Để biết hướng dẫn chi tiết về cách kết nối dây nguồn Tiếp điểm báo động với hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm, hãy xem phần Đi dây cho Tiếp điểm báo động trên trang 8. Kịch bản điển hình sẽ là kết nối mạch Sự cố với đèn cảnh báo nằm trong phòng điều khiển. Đèn có thể được thiết lập để bật khi phát hiện lỗi.

Tiếp điểm báo động có hai đầu cuối tạo thành mạch Lỗi để kết nối với hệ thống báo động. Hai dây được gắn vào Tiếp điểm lỗi tạo thành mạch hở khi (1) EDS bị mất nguồn từ một trong các đầu vào nguồn DC hoặc (2) một trong các cổng mà Công tắc DIP PORT ALARM tương ứng được đặt thành BẬT không được kết nối đúng cách.

Nếu cả hai điều kiện này không xảy ra, mạch Sự cố sẽ bị đóng

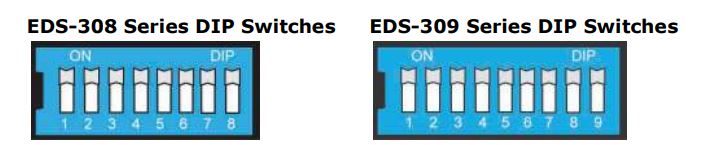

Cài đặt công tắc DIP

ON: Bật báo động PORT tương ứng. Nếu liên kết của cổng bị lỗi, rơle sẽ tạo thành một mạch hở và đèn LED báo lỗi sẽ sáng lên.

Tắt: Tắt Cảnh báo PORT tương ứng. Rơle sẽ tạo thành một mạch kín và đèn LED Lỗi sẽ không bao giờ sáng

Đèn báo LED

Mặt trước của Moxa EtherDevice Switch chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới.

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseTX của EDS-308 với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng một trong hai cáp xuyên thẳng hoặc cáp chéo để kết nối EDS-308/309 với các thiết bị Ethernet

Chuyển mạch, lọc và chuyển tiếp

Mỗi khi một gói đến một trong các cổng được chuyển đổi, một quyết định được đưa ra để lọc hoặc chuyển tiếp gói. Các gói có địa chỉ nguồn và đích thuộc cùng một phân đoạn cổng sẽ được lọc, hạn chế các gói đó vào một cổng và giảm bớt phần còn lại của mạng khỏi nhu cầu xử lý chúng. Một gói có địa chỉ đích trên một phân đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng khác khi không cần thiết. Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói đa truyền không thường xuyên) được chuyển tiếp tới tất cả các cổng. EDS-308/309 hoạt động ở chế độ chuyển mạch lưu trữ và chuyển tiếp, giúp loại bỏ các gói xấu và cho phép đạt được hiệu suất cao nhất khi có lưu lượng truy cập lớn trên mạng

Chuyển mạch và học địa chỉ

Moxa EDS-308/309 có một bảng địa chỉ có thể chứa tới 1K địa chỉ nút, khiến nó phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có khả năng tự học, do đó khi các nút được thêm hoặc xóa hoặc di chuyển từ phân đoạn này sang phân đoạn khác, EDS-308/309 sẽ tự động cập nhật các vị trí nút mới. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất bị xóa để ưu tiên cho các địa chỉ mới hơn, được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị và sau đó bật nguồn lại

Tự động đàm phán và cảm biến tốc độ

Tất cả các cổng Ethernet RJ45 của EDS-308/309 đều hỗ trợ độc lập tính năng tự động điều chỉnh tốc độ ở chế độ 10BaseT và 100BaseTX, hoạt động theo tiêu chuẩn IEEE 802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây.

Tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi lần LINK được bật. EDS-308/309 quảng cáo khả năng sử dụng tốc độ truyền 10 Mb/giây hoặc 100 Mb/giây, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến thỏa thuận hoạt động ở tốc độ 10 Mb/giây hoặc 100 Mb/giây.

Nếu cổng Ethernet RJ45 EDS-308/309 được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u

Thông số kỹ thuật
