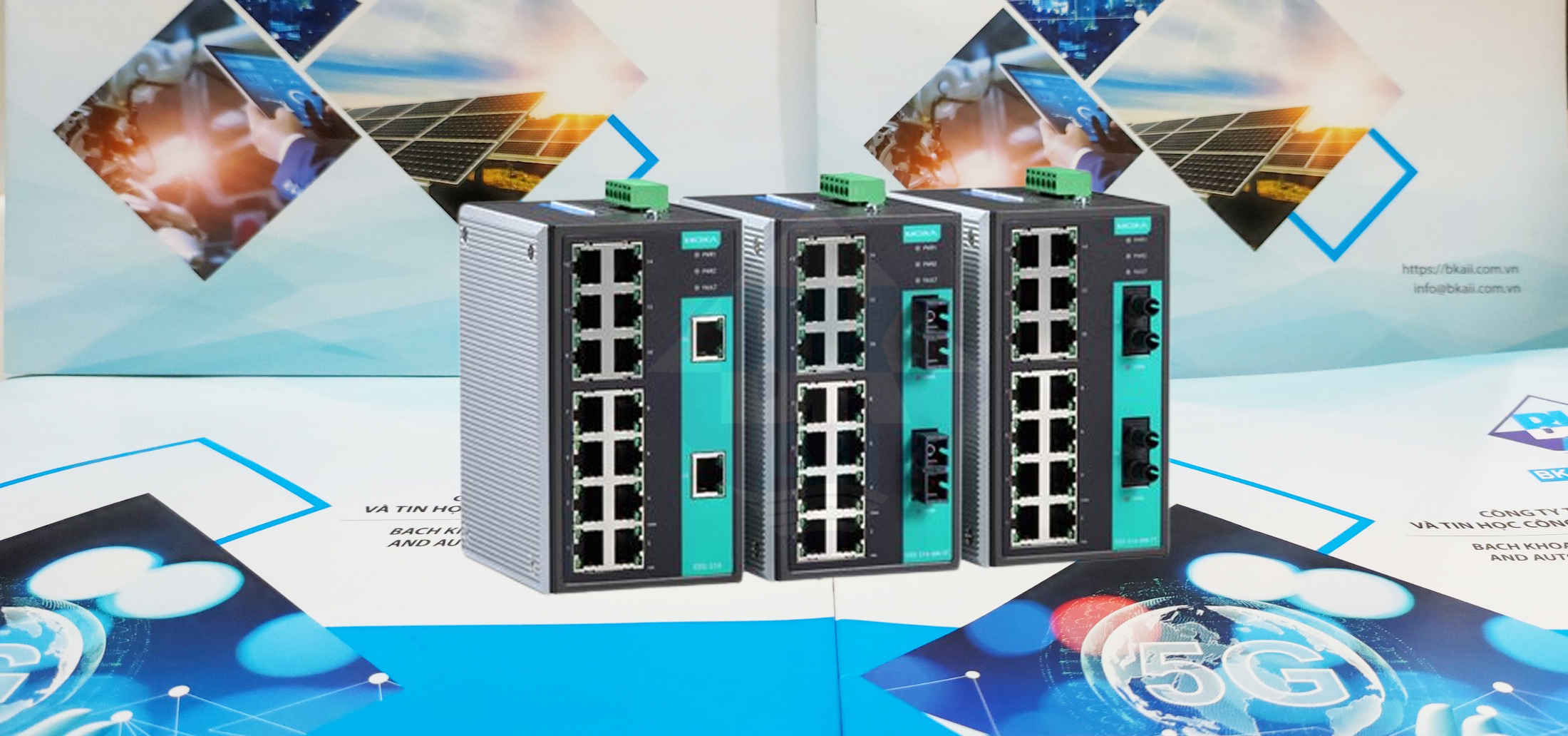

Bộ chuyển mạch Ethernet thông minh 16 cổng Moxa EtherDevice™ EDS-316 Series cung cấp một giải pháp kinh tế cho các kết nối Ethernet của bạn. Ngoài ra, chức năng cảnh báo thông minh tích hợp sẵn giúp những người bảo trì hệ thống giám sát tình trạng của mạng Ethernet. BKAII cùng các bạn tìm hiểu hướng dẫn cài đặt sản phẩm này nhé!

EDS-316 có dải nhiệt độ hoạt động rộng từ -40 đến 75°C và được thiết kế để chịu được độ rung và sốc cao. Thiết kế phần cứng chắc chắn làm cho Sê-ri EDS-316 trở nên hoàn hảo để đảm bảo rằng thiết bị Ethernet của bạn có thể chịu được các ứng dụng công nghiệp quan trọng, chẳng hạn như ở các vị trí nguy hiểm (Phân khu 2/Khu vực 2) và tuân thủ các Tiêu chuẩn FCC, TÜV, UL và CE

Xuyên suốt Hướng dẫn cài đặt phần cứng này, EDS được sử dụng làm tên viết tắt cho Moxa EtherDevice Switch:EDS = Moxa EtherDevice Switch

Danh sách kiểm tra gói hàng

Moxa EDS-316 được vận chuyển cùng với các hạng mục sau.

• Công tắc Moxa EtherDevice™ EDS-316

• Nắp bảo vệ cho các cổng không sử dụng

• Hướng dẫn cài đặt phần cứng

• Phiếu bảo hành sản phẩm Moxa

Đặc trưng

Công nghệ chuyển mạch mạng hiệu suất cao

• 10/100BaseT(X) (RJ45), 100BaseFX (loại SC/ST, Đa/Đơn chế độ)

• IEEE 802.3/802.3u/802.3x

• Loại quy trình chuyển đổi Lưu trữ và Chuyển tiếp, với các mục nhập địa chỉ 4K

• Tự động cảm biến 10/100M, Full/Half-Duplex, MDI/MDIX

Độ tin cậy cấp công nghiệp

• Báo động mất điện, đứt cổng bằng ngõ ra rơle

• Đầu vào nguồn DC kép dự phòng

• Bảo vệ chống bão phát sóng để ngăn các thiết bị mạng gặp sự cố

Thiết kế chắc chắn

• Phạm vi nhiệt độ hoạt động từ 0 đến 60°C hoặc nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy (-T)

• IP30, vỏ chắc chắn độ bền cao

• DIN-Rail hoặc khả năng gắn tường

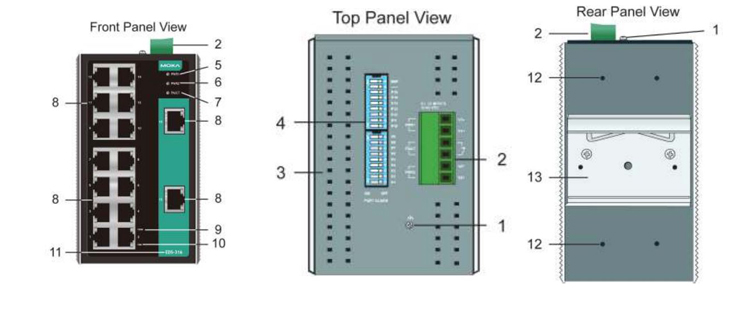

Bố cục bảng của EDS-316 (loại tiêu chuẩn)

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn (PWR1, PWR2) và đầu ra rơle

3. Lỗ tản nhiệt

4. Công tắc DIP (EDS-316 có tổng cộng 18 công tắc DIP; 2 công tắc DIP được đặt trước)

5. Đèn LED PWR1 đầu vào nguồn

6. Đèn LED PWR2 đầu vào nguồn

7. Đèn LED báo lỗi

8. Cổng 10/100BaseT(X)

9. Đèn LED 100 Mbps của cổng TP

10. Đèn LED 10 Mbps của cổng TP

11. Tên sản phẩm

12. Lỗ bắt vít cho bộ giá treo tường

13. Bộ ray DIN

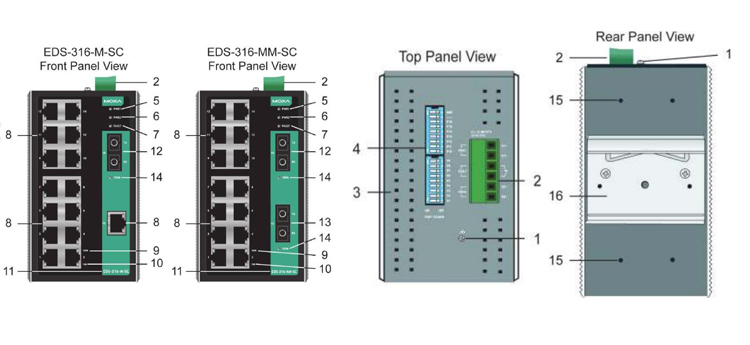

Bố cục bảng của EDS-316 (loại SC)



EDS-316-S-SC giống hệt với EDS-316-M-SC.

EDS-316-SS-SCEDS-316-MS-SC giống với EDS-316-MM-SC.

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn (PWR1, PWR2) và đầu ra rơle

3. Lỗ tản nhiệt

4. Công tắc DIP (Dòng EDS-316 có tổng cộng 18 công tắc DIP; 2 công tắc DIP được đặt trước)

5. Đèn LED PWR1 đầu vào nguồn

6. Đèn LED PWR2 đầu vào nguồn

7. Đèn LED báo lỗi

8. Cổng 10/100BaseT(X)

9. Đèn LED 100 Mbps của cổng TP

10. Đèn LED 10 Mbps của cổng TP

11. Tên mẫu

12. Cổng 100BaseFX

SSC cho EDS-316-MS-SC

SSC-80 cho EDS-316-SS-SC-40/80

13. Cổng 100BaseFX

MSC cho EDS-316-MS-SC

SSC-40 cho EDS-316-SS-SC-40/80

14. Đèn LED 100 Mbps của cổng FX

15. Lỗ bắt vít cho bộ giá treo tường

16. Bộ ray DIN

MSC = Đầu nối SC đa chế độ

SSC = Đầu nối SC chế độ đơn

SSC-80 = Đầu nối SC chế độ đơn (80 km)

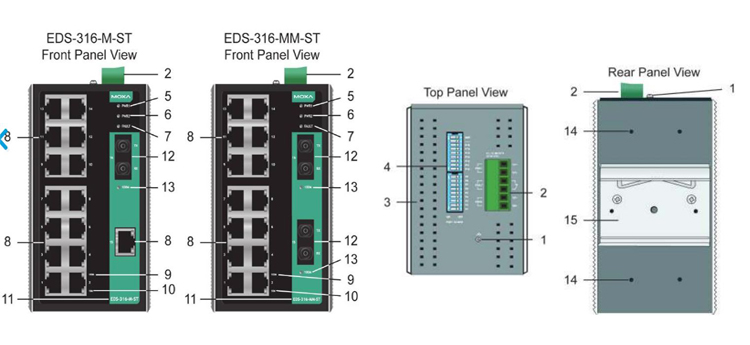

Bố cục bảng của EDS-316 (loại ST)



1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn (PWR1, PWR2) và đầu ra rơle

3. Lỗ tản nhiệt

4. Công tắc DIP (EDS-316 có tổng cộng 18 công tắc DIP; 2 công tắc DIP được đặt trước)

5. Đèn LED PWR1 đầu vào nguồn

6. Đèn LED PWR2 đầu vào nguồn

7. Đèn LED báo lỗi

8. Cổng 10/100BaseT(X)

9. Đèn LED 100 Mbps của cổng TP

10. Đèn LED 10 Mbps của cổng TP

11. Tên mẫu

12. Cổng 100BaseFX

13. Đèn LED 100 Mbps của cổng FX

14. Lỗ bắt vít cho bộ giá treo tường

15. Bộ ray DIN

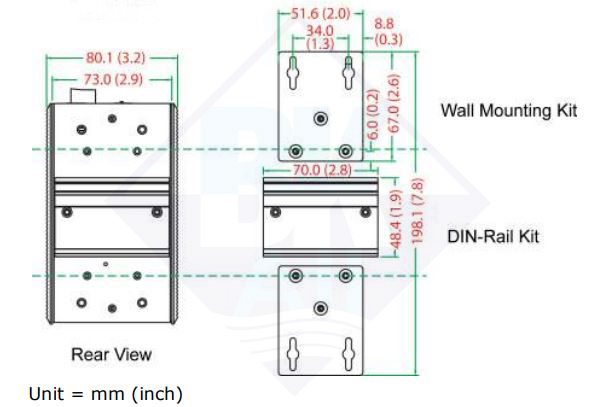

Kích thước lắp đặt

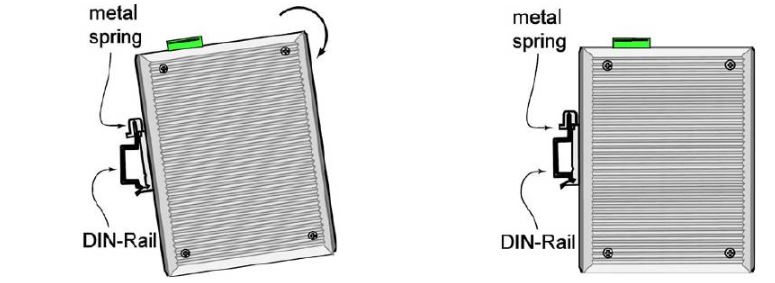

Gắn DIN-Rail

Tấm gắn DIN-Rail bằng nhôm đã được cố định vào bảng mặt sau của EDS-316 khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm gắn DIN-Rail, hãy đảm bảo rằng lò xo kim loại cứng nằm ở phía trên, như thể hiện trong các hình bên dưới



Bước 1: Chèn phần trên cùng của DIN-Rail vào khe ngay bên dưới lò xo kim loại cứng

Bước 2: Bộ phận đính kèm DIN-Rail sẽ khớp vào vị trí như minh họa

Để tháo Moxa EtherDevice Switch khỏi DIN-Rail, chỉ cần đảo ngược các bước 1 và 2 ở trên.

Gắn tường (tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS-316 lên tường, như minh họa trong hình.

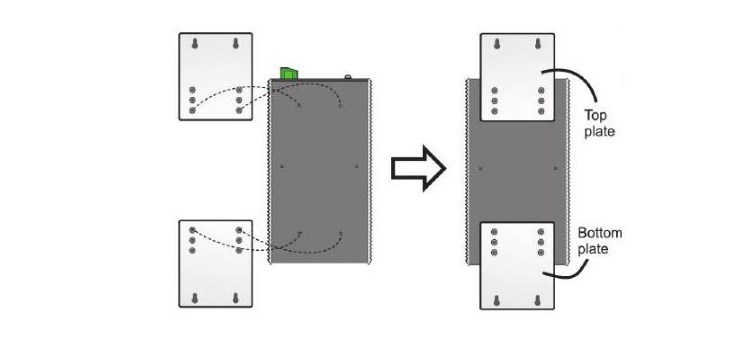

Bước 1: Tháo tấm nhôm DIN-Railattachment khỏi bảng điều khiển phía sau của EDS-316, sau đó gắn các tấm giá treo tường, như thể hiện trong hình

Bước 2: Gắn EDS-316 lên tường cần 4 vít. Sử dụng công tắc, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm

Trước khi bắt vít vào tường, đảm bảo kích thước đầu và thân vít phù hợp bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm treo tường. Không vặn hết cỡ các vít chừa khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít

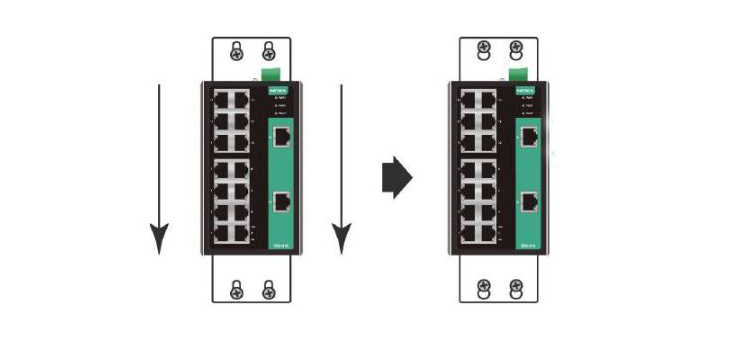

Bước 3: Khi các vít đã được cố định vào tường, hãy luồn bốn đầu vít qua các phần lớn của lỗ hình lỗ khóa, sau đó trượt EDS-316 xuống dưới, như được chỉ dẫn. Siết chặt bốn vít để tăng độ ổn định

Thông tin ATEX

1. Số chứng chỉ DEMKO 08 ATEX 0812123x

2. Phạm vi môi trường (-40°C ≤ Tamb ≤ 75°C)

3. Chuỗi chứng nhận (Ex nA nC IIC T4 Gc)

4. Tiêu chuẩn áp dụng ( EN 60079-0:2012, EN 60079-15:2010)

5. Điều kiện sử dụng an toàn:

• Các sản phẩm này phải được gắn trong vỏ bọc IP54.

• Lắp đặt ở khu vực ô nhiễm độ 2 trở xuống.

• Sử dụng dây dẫn có kích thước 0,2 mm² hoặc lớn hơn.

• Dây dẫn phù hợp để sử dụng ở nhiệt độ môi trường xung quanh là 93°C phải được sử dụng cho Trạm Cấp Nguồn.

• các quy định sẽ được thực hiện, hoặc bên ngoài thiết bị, để ngăn ngừa vượt quá điện áp định mức

Yêu cầu về hệ thống dây điện

Không ngắt kết nối các mô-đun hoặc dây điện trừ khi đã tắt nguồn điện hoặc khu vực được biết là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với điện áp cung cấp được hiển thị trên tấm loại.

Các thiết bị này được thiết kế để hoạt động với Điện áp cực thấp an toàn. Do đó, chúng chỉ có thể được kết nối với các kết nối điện áp nguồn và với tiếp điểm tín hiệu với Điện áp cực thấp an toàn (SELV) tuân thủ theo tiêu chuẩn IEC950/ EN60950/ VDE0805

Việc thay thế các thành phần có thể làm giảm tính phù hợp đối với Loại I, Phân khu 2 và Vùng 2. Các thiết bị này phải được cung cấp bởi nguồn SELV như được định nghĩa trong Chỉ thị điện áp thấp 73/23/EEC và 93/68/EEC

Đây là một loại tích hợp. Khi thiết bị được lắp đặt trong một thiết bị khác, thiết bị bao quanh thiết bị phải tuân thủ quy định về vỏ chống cháy IEC 60950/EN60950 (hoặc quy định tương tự)

Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt và/hoặc đấu dây Moxa EtherDevice Switch của bạn. Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến các mục sau:

  • Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc với nhau tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
  • Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau
  • Giữ dây đầu vào và dây đầu ra tách biệt.
  • Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết

Nối đất Công tắc thiết bị Moxa Ether

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị. Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại

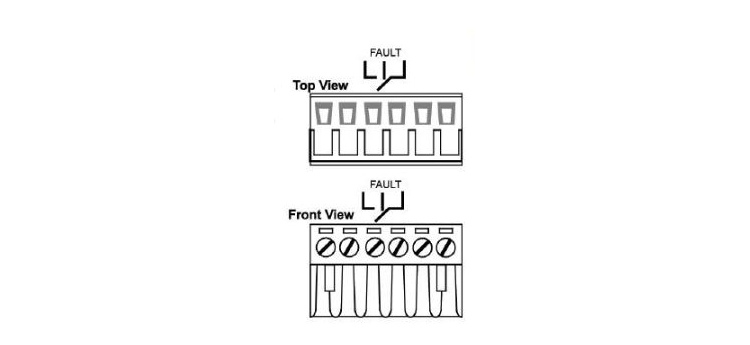

Nối dây Alarm Contact

Tiếp điểm báo động bao gồm hai tiếp điểm ở giữa của khối đầu cuối trên bảng trên cùng của EDS. Bạn có thể tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối. Trong phần này, chúng tôi giải thích ý nghĩa của hai tiếp điểm được sử dụng để kết nối Báo động Liên hệ

LỖI: Hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm được sử dụng để phát hiện cả lỗi nguồn và lỗi cổng. Hai dây được gắn vào tiếp điểm Lỗi tạo thành mạch hở khi:

1. EDS bị mất nguồn từ một trong các đầu vào nguồn DC. HOẶC

2. Công tắc PORT ALARM DIP cho một trong các cổng được đặt thành BẬT, nhưng cổng không được kết nối đúng cách. Nếu cả hai điều kiện này đều không được thỏa mãn, mạch Lỗi sẽ bị đóng

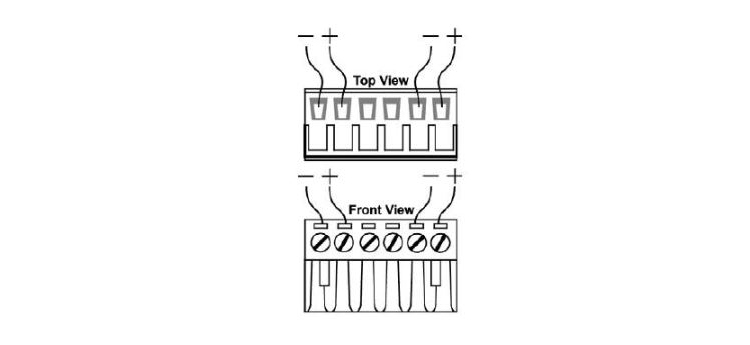

Đi dây các đầu vào nguồn dự phòng

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 6 tiếp điểm trên bảng trên cùng của EDS được sử dụng cho hai Đầu vào DC của EDS. Mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây

Bước 1: Chèn dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối nằm trên bảng trên cùng của EDS.

Trước khi kết nối EDS với đầu vào nguồn DC, đảm bảo điện áp nguồn DCpower ổn định

Kết nối truyền thông

Các mẫu EDS-316 có 14, 15 hoặc 16 cổng Ethernet 10/100BaseT(X) và 2, 1 hoặc 0 (không) cổng sợi quang 100BaseFX (đầu nối loại SC/ST)

Kết nối cổng Ethernet 10/100BaseT(X)

Các cổng 10/100BaseT(X) nằm trên bảng điều khiển phía trước của EDS được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Bên dưới, chúng tôi hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch), đồng thời hiển thị sơ đồ nối dây cáp cho cáp Ethernet đi thẳng và chéo

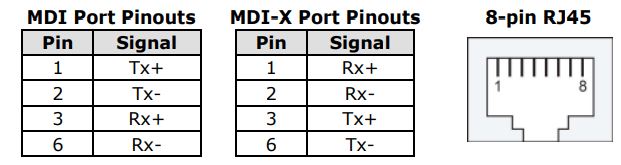

Sơ đồ chân RJ45 10/100Base T(x)

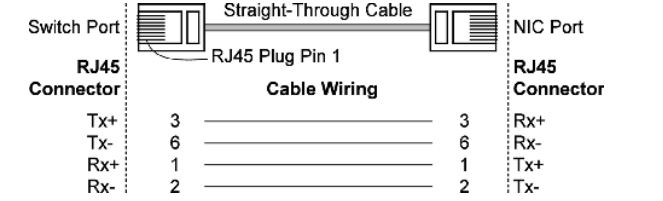

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

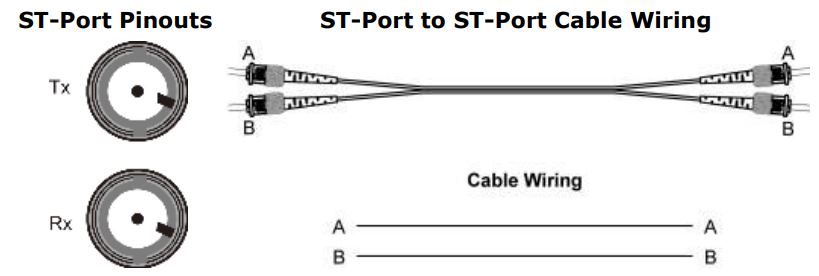

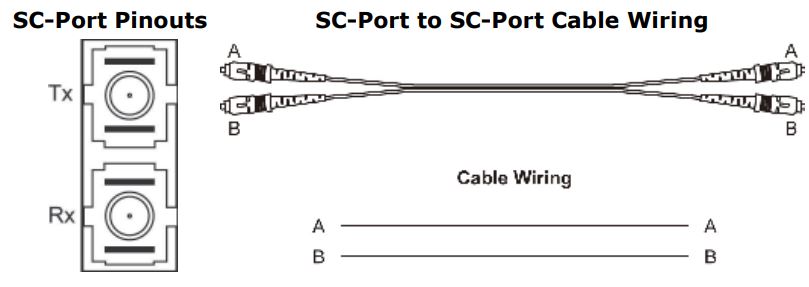

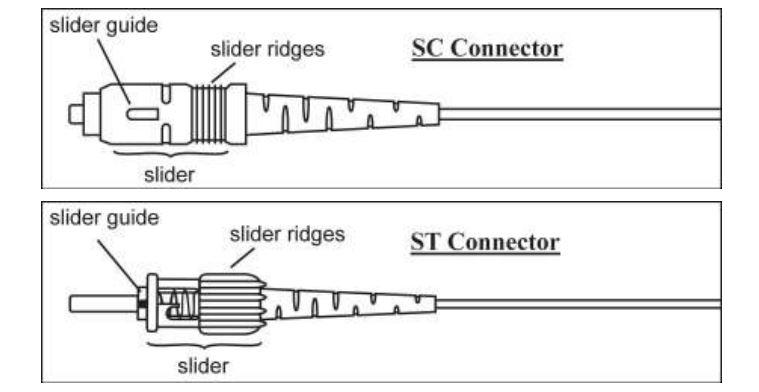

Kết nối cổng Ethernet 100BaseFX

Khái niệm đằng sau cổng và cáp SC/ST rất đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bịI sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bịII đến thiết bị I, để truyền song công hoàn toàn.

Tất cả những gì bạn cần nhớ là kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng (nhận) Rx của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai bên của cùng một đường thẳng bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2) .

Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze

Đầu vào nguồn dự phòng

Cả hai đầu vào nguồn có thể được kết nối đồng thời với nguồn điện DC trực tiếp. Nếu một nguồn điện bị lỗi, nguồn trực tiếp khác sẽ hoạt động như một nguồn dự phòng và tự động cung cấp tất cả các nhu cầu năng lượng của EDS-316

Alarm Contact

Moxa EtherDevice Switch có một Tiếp điểm báo động nằm ở bảng trên cùng. Để biết hướng dẫn chi tiết về cách kết nối dây nguồn của Tiếp điểm báo động với hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm, hãy xem phần Đi dây cho Tiếp điểm báo động trên trang 7. Một kịch bản điển hình sẽ là kết nối mạch Sự cố với đèn cảnh báo nằm trong phòng điều khiển. Đèn có thể được thiết lập để bật khi phát hiện lỗi.

Tiếp điểm báo động có hai đầu cuối tạo thành mạch Lỗi để kết nối với hệ thống báo động. Hai dây được gắn vào Tiếp điểm lỗi tạo thành mạch hở khi (1) EDS bị mất nguồn từ một trong các đầu vào nguồn DC hoặc (2) Công tắc DIP CẢNH BÁO PORT cho một trong các cổng được đặt thành BẬT, nhưng cổng không được kết nối đúng cách. Nếu cả hai điều kiện này không xảy ra, mạch Fault sẽ bị đóng

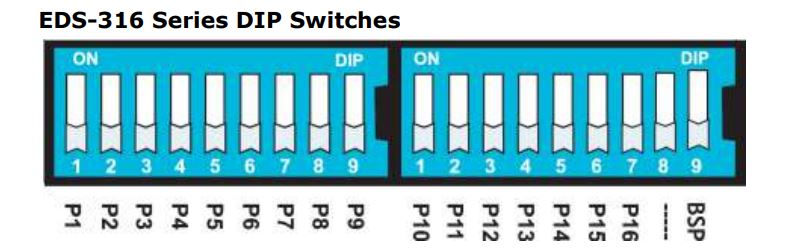

Cài đặt công tắc DIP

DIP Switch Cài đặt Mô tả
Chức năng cảnh báo cổng (P1 đến P16) Bật Bật Cảnh báo PORT tương ứng. Nếu liên kết của cổng không thành công, rơle sẽ tạo thành mạch hở và đèn LED báo lỗi sẽ sáng
Tắt Tắt Cảnh báo PORT tương ứng. Rơle sẽ tạo thành một mạch kín và đèn LED Lỗi sẽ không bao giờ sáng
Bảo vệ bão phát sóng (BSP) Bật Cho phép bảo vệ cơn bão phát sóng trong công tắc EDS cho tất cả các cổng
Tắt Vô hiệu hóa bảo vệ bão phát sóng

Lưu ý: EDS-316 có tổng cộng 18 công tắc DIP; 1 công tắc DIP được đặt trước.

Đèn báo LED

Bảng điều khiển phía trước của Moxa EtherDevice Switch chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

LED Màu Trạng thái Mô tả
PWR1 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn PWR1
Tắt Nguồn không được cung cấp cho đầu vào nguồn PWR1
PWR2 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn PWR2
Tắt Nguồn không được cung cấp cho đầu vào nguồn PWR2
FAULT Đỏ Bật Khi cảnh báo PORT tương ứng được bật và liên kết của cổng không hoạt động
Tắt Khi cảnh báo PORT tương ứng được bật và liên kết của cổng đang hoạt động hoặc khi cảnh báo PORT tương ứng bị tắt
10M Xanh Bật Liên kết 10 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền với tốc độ 10 Mbps
Tắt Liên kết 10 Mbps của TP Port không hoạt động
100M (TP) Xanh Bật Liên kết 100 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 100 Mbps
Tắt Liên kết của Cổng 100BaseTX không hoạt động
100M (FX) Xanh Bật Cổng FX 100 Mbps đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 100 Mbps
Tắt Cổng 100BaseFX không hoạt động

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseTX của EDS-316 với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng một trong hai cáp xuyên thẳng hoặc cáp chéo để kết nối EDS-316 với các thiết bị Ethernet

Cổng cáp quang

Các cổng chuyển mạch quang của Moxa EDS-316 hoạt động ở tốc độ 100 Mbps cố định và chế độ song công hoàn toàn để mang lại hiệu suất tốt nhất. Các cổng sợi quang được chế tạo tại nhà máy dưới dạng đầu nối SC/ST đa chế độ hoặc một chế độ. Do đó, bạn nên sử dụng cáp quang có đầu nối SC/ST ở cả hai đầu. Khi cắm đầu nối vào cổng, hãy đảm bảo rằng thanh dẫn hướng trượt được đặt ở phía bên phải để nó vừa khít với cổng

Các cổng cáp quang 100 Mbps là các cổng được chuyển đổi và hoạt động như một miền, cung cấp kết nối đường trục băng thông cao hỗ trợ khoảng cách cáp quang dài (lên đến 5 km đối với đa chế độ và 40 km và 80 km đối với một chế độ) để cài đặt linh hoạt

Chức năng tốc độ kép và chuyển mạch

Cổng RJ45 chuyển mạch 10/100 Mbps của Moxa EDS-316 tự động thương lượng với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. Tất cả các kiểu Moxa EtherDevice Switch đều là thiết bị plug-and-play, do đó không cần cấu hình phần mềm khi cài đặt, đặt hàng trong quá trình bảo trì. Chế độ bán song công/hoàn toàn song công cho các cổng RJ45 được chuyển đổi phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ

Chuyển mạch, lọc và chuyển tiếp

Mỗi khi một gói đến một trong các cổng được chuyển đổi, một quyết định được đưa ra để lọc hoặc chuyển tiếp gói. Các gói có địa chỉ nguồn và đích thuộc cùng một phân đoạn cổng sẽ được lọc, hạn chế các gói đó vào một cổng và giảm bớt phần còn lại của mạng khỏi nhu cầu xử lý chúng. Một gói có địa chỉ đích trên một phân đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng khác khi không cần thiết.

Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói đa truyền không thường xuyên) được chuyển tiếp đến tất cả các cổng. EDS-316 hoạt động ở chế độ chuyển mạch lưu trữ và chuyển tiếp, giúp loại bỏ các gói xấu và cho phép đạt được hiệu suất cao nhất khi có lưu lượng truy cập lớn trên mạng

Chuyển mạch và học địa chỉ

Moxa EDS-316 có một bảng địa chỉ có thể chứa tới các địa chỉ nút 4K, giúp nó phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có khả năng tự học, do đó khi các nút được thêm hoặc xóa hoặc di chuyển từ phân đoạn này sang phân đoạn khác, EDS-316 sẽ tự động cập nhật các vị trí nút mới. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất bị xóa để ưu tiên cho các địa chỉ mới hơn, được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị và sau đó bật nguồn lại

Tự động đàm phán và cảm biến tốc độ

Tất cả các cổng Ethernet RJ45 của EDS-316 đều hỗ trợ độc lập tự động đàm phán tốc độ ở chế độ 10BaseT và 100BaseTX, với hoạt động theo tiêu chuẩn IEEE 802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây.

Tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi khi LINK được bật. EDS-316 quảng cáo khả năng sử dụng tốc độ truyền 10 Mbps hoặc 100 Mbps, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến thỏa thuận hoạt động ở tốc độ 10 Mb/giây hoặc 100 Mb/giây.

Nếu cổng Ethernet EDS-316 RJ45 được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u

Thông số kỹ thuật

Công nghệ
Tiêu chuẩn IEEE802.3, 802.3u, 802.3x
Tỷ lệ chuyển tiếp và lọc 148810 pps (100M), 14881 pps (10M)
Bộ nhớ đệm gói tin 1.25 MB
Loại xử lý Lưu trữ và Chuyển tiếp, với IEEE802.3x song công hoàn toàn, kiểm soát dòng áp suất ngược
Kích thước bảng địa chỉ Địa chỉ uni-cast 4K
Giao diện
Cổng RJ45 Tốc độ đàm phán tự động 10/100BaseT(X), chế độ song công F/H và kết nối MDI/MDI-X tự động
Cổng cáp quang Cổng 100BaseFX (đầu nối SC/ST)
Đèn báo LED Power, Fault, 10/100M
DIP Switch Port break alarm mask
Liên hệ báo động Một đầu ra rơle với khả năng mang dòng điện 1A @ 24 VDC
Cáp quang
100 BaseFX
Multi-mode Single-mode Single-mode, 80 km
Bước sóng 1300 nm 1310 nm 1550 nm
Max. TX -10 dBm 0 dBm 0 dBm
Min. TX -20 dBm -5 dBm -5 dBm
Độ nhạy RX -32 dBm -34 dBm -34 dBm
Ngân sách liên kết 12 dB 29 dB 29 dB
Khoảng cách điển hình

5 km(a)

4 km(b)

40 km(c) 80 km(d)
Bão hòa -6 dBm -3 dBm -3 dBm

a. Cáp quang 50/125 µm, 800 MHz*km

b. Cáp quang 62,5/125 µm, 500 MHz*km

c. 9/125 µm, cáp quang đơn mode

đ. 9/125 µm, cáp quang đơn mode (80 km)

Nguồn
Điện áp đầu vào 12/24/48 (9 đến 60) VDC, đầu vào dự phòng
Dòng điện đầu vào @ 24VDC

0.34 A:



0.35 A:



0.43 A:

EDS-316

EDS-316-S-SC, EDS-316-S-SC-80, EDS-316-M-SC, EDS-316-M-ST

EDS-316-SS-SC, EDS-316-SS-SC-80, EDS-316-SS-SC-40/80, EDS-316-MM-SC, EDS-316-MM-ST, EDS-316-MS-SC, EDS-316-MS-SC-80

Sự liên quan Khối đầu cuối “6 chân” có thể tháo rời
Bảo vệ dòng điện quá tải 1.6A
Bảo vệ phân cực ngược Không
Cơ khí
Vỏ Bảo vệ IP30, vỏ kim loại
Kích thước 80.5 x 135 x 105 mm (W x H x D)
Nặng 0.84 kg
Cài đặt DIN-Rail, treo tường
Môi trường
Nhiệt độ hoạt động

0 đến 60°C (32 đến 140°F)

-40 đến 75°C (-40 đến 167°F) đối với kiểu máy -T

Nhiệt độ bảo quản -40 đến 85°C (-40 đến 185°F)
Độ ẩm tương đối xung quanh 5 đến 95% (không ngưng tụ)
Phê duyệt quy định
An toàn UL 508
Vị trí nguy hiểm UL/cUL Class I, Division 2, Groups A, B, C and D ATEX Zone 2, Ex nA nC IIC T4 Gc
EMI FCC Part 15, CISPR (EN 55022) class A
EMS

EN 61000-4-2 (ESD), Cấp độ 3

EN 61000-4-3 (RS), Cấp độ 3

EN 61000-4-4 (EFT), Cấp độ 3

EN 61000-4-5 (Surge), Cấp độ 3

EN 61000-4-6 (CS), Cấp độ 3

Sốc IEC 60068-2-27
Rơi tự do IEC 60068-2-32
Rung động IEC 60068-2-6

Như vậy là BKAII đã cùng các bạn tìm hiểu về cách lắp đặt sử dụng sản phẩm switch EDS-316 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
