Hướng dẫn cài đặt phần cứng dòng IMC-21A hãng Moxa

Sê-ri Moxa Industrial Media Converter IMC-21A bao gồm các bộ chuyển đổi phương tiện 10/100BaseT(X) sang 100BaseFX cấp cơ bản cung cấp giải pháp tiết kiệm chi phí và được thiết kế đặc biệt để hoạt động ổn định và đáng tin cậy trong môi trường công nghiệp khắc nghiệt.

Lưu ý: Xuyên suốt Hướng dẫn cài đặt phần cứng này, chúng tôi sử dụng IMC làm từ viết tắt của Industrial Media Converter:IMC = Industrial Media Converte

Danh sách kiểm tra gói hàng

IMC-21A của Moxa được vận chuyển cùng với các hạng mục sau.

• Bộ chuyển đổi phương tiện IMC-21A
• Hướng dẫn cài đặt phần cứng (hướng dẫn này)
• Thẻ bảo hành

Đặc trưng

• Đầu vào nguồn: 12 đến 48 VDC

• Tốc độ kết nối của cổng TP, chế độ Half/Full duplex và chế độ Force/Auto đều có thể lựa chọn bằng công tắc DIP

• Có thể chọn chế độ Half/Full duplex của cổng sợi quang

• Hỗ trợ Link Fault Pass-Through (LFP)

• Có thể gắn DIN-Rail

• Có sẵn các kiểu máy đa chế độ và một chế độ với đầu nối sợi quang SC hoặc ST

• Dải nhiệt độ hoạt động từ -40 đến 75°C (model T)

Bố cục bảng điều khiển

1. Công tắc DIP

2. Nút đặt lại

3. Khối đầu cuối cho đầu vào nguồn và nối đất

4. Đèn LED đầu vào nguồn

5. Cổng 100BaseFX (đầu nối SC/ST)

6. Đèn LED 100 Mbps của cổng FX

7. Đèn LED FDX/COL của cổng FX

8. Đèn LED 100 Mbps của cổng TP

9. Đèn LED 10 Mbps của cổng TP

10. Cổng 10/100BaseT(X)

11. Bộ DIN-Rail

Sê-ri IMC-21A bao gồm IMC-21A-M-SC, IMC-21A-M-ST và IMC-21A-S-SC.

Kích thước lắp đặt

Gắn DIN-Rail

Tấm đính kèm DIN-Rail bằng nhôm phải được cố định vào mặt sau của IMC-21A khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm DIN-Rail vào IMC-21A, hãy đảm bảo rằng lò xo kim loại cứng nằm ở phía trên cùng.

Yêu cầu về hệ thống dây điện

• Đảm bảo rút dây nguồn trước khi lắp đặt và/hoặc đấu dây Moxa IMC của bạn.

• Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng kích cỡ dây.

• Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.

• Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây vuông góc tại điểm giao nhau.

• Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.

• Bạn có thể sử dụng loại tín hiệu truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được bó lại với nhau.

• Giữ dây đầu vào và dây đầu ra tách biệt.

• Chúng tôi thực sự khuyên bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống.

Nối đất Moxa IMC

Nối đất và đi dây giúp hạn chế ảnh hưởng của tiếng ồn do nhiễu điện từ (EMI). Chạy kết nối nối đất từ đầu nối ngoài cùng bên phải của hộp đấu dây 3 tiếp điểm đến bề mặt nối đất trước khi kết nối thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại.

Đi dây điện đầu vào

Hai tiếp điểm ngoài cùng bên trái của đầu nối khối đầu cuối 3 tiếp điểm trên bảng trên cùng của IMC được sử dụng cho đầu vào DC của IMC. Thực hiện các bước sau để nối dây đầu vào nguồn DC của IMC:

Bước 1: Chèn dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đấu dây.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của IMC.

Kết nối truyền thông

Kết nối cổng Ethernet RJ45

IMC-21A có một cổng Ethernet 10/100BaseT(X) nằm ở mặt trước để kết nối với các thiết bị hỗ trợ Ethernet.

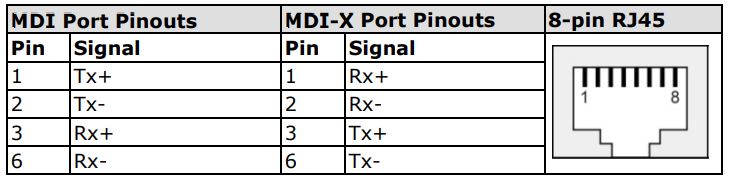

Sơ đồ chân và sơ đồ nối dây cáp cho cả cổng MDI (loại NIC) và MDI X (loại HUB/loại công tắc) cho cả đường thẳng và cổng chéo

Cáp Ethernet được hiển thị bên dưới

Đi dây cáp thẳng

Dây cáp chéo

Kết nối cổng cáp quang

Khái niệm đằng sau cổng và cáp SC/ST khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bịII đến thiết bị I, để truyền song công hoàn toàn.

Tất cả những gì bạn cần nhớ là kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng (nhận) Rx của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai bên của cùng một đường bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2) .

Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze

Cài đặt công tắc DIP

*Cài đặt mặc định

Sau khi thay đổi cài đặt công tắc DIP, bạn cần tắt nguồn và nguồn của IMC-21A hoặc sử dụng một vật nhọn để giữ nút đặt lại trong năm giây để kích hoạt cài đặt mới.

Đèn báo LED

Mặt trước của Moxa IMC chứa một số chỉ báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

LFP: Công tắc DIP được đặt ở chế độ “LFP”

LFP: Công tắc DIP được đặt ở chế độ “DIS”

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseT(X) của Moxa IMC với bất kỳ loại thiết bị Ethernet nào, bất kể loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp thẳng hoặc cáp chéo để kết nối các thiết bị IMC với Ethernet

Chức năng tốc độ kép và chuyển mạch

Cổng RJ45 chuyển mạch 10/100 Mbps của Moxa IMC tự động đàm phán với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. Tất cả các mẫu Moxa IMC đều là thiết bị plug-and-play, do đó không cần cấu hình phần mềm trong quá trình cài đặt hoặc bảo trì. Chế độ song công một nửa/hoàn toàn cho các cổng RJ45 được chuyển đổi phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành đầy đủ hoặc một nửa song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ.

Tự động đàm phán và cảm biến tốc độ

Cổng Ethernet RJ45 của sê-ri IMC-21A hỗ trợ tự động đàm phán ở các chế độ 10BaseT và 100BaseT(X), với hoạt động được điều chỉnh bởi tiêu chuẩn IEEE802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, trong khi cùng lúc đó, các nút khác đang hoạt động ở tốc độ 100 Mb/giây.

Tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi khi LINK được bật. Moxa IMC quảng cáo khả năng sử dụng tốc độ truyền 10 Mbps hoặc 100 Mbps, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, các thiết bị sẽ đồng ý hoạt động ở tốc độ 10 Mbps hoặc 100 Mbps.

Nếu cổng Ethernet RJ45 của Moxa IMC được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u

Thông số kỹ thuật

Tuyên bố của Ủy ban Truyền thông Liên bang

FCC—Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động phải tuân theo hai điều kiện sau: (1) Thiết bị này không được gây nhiễu có hại và (2) thiết bị này phải chấp nhận mọi nhiễu nhận được, kể cả nhiễu có thể gây ra hoạt động không mong muốn

CẢNH BÁO FCC

Thiết bị này đã được thử nghiệm và tuân thủ các giới hạn dành cho thiết bị kỹ thuật số Loại A, theo phần 15 của Quy tắc FCCR. Các giới hạn này được thiết kế để cung cấp sự bảo vệ hợp lý chống nhiễu có hại khi thiết bị được vận hành trong môi trường thương mại. Thiết bị này tạo ra, sử dụng và có thể phát ra năng lượng tần số vô tuyến, và nếu không được lắp đặt và sử dụng theo hướng dẫn sử dụng, có thể gây nhiễu có hại cho liên lạc vô tuyến. Hoạt động của thiết bị này trong khu dân cư có khả năng gây ra nhiễu có hại, trong trường hợp đó, người dùng sẽ phải tự khắc phục nhiễu bằng chi phí của mình

Như vậy là BKAII đã hướng dẫn các bạn cài đặt IMC-21A hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
