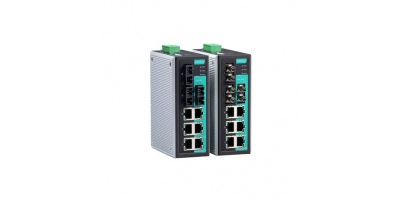

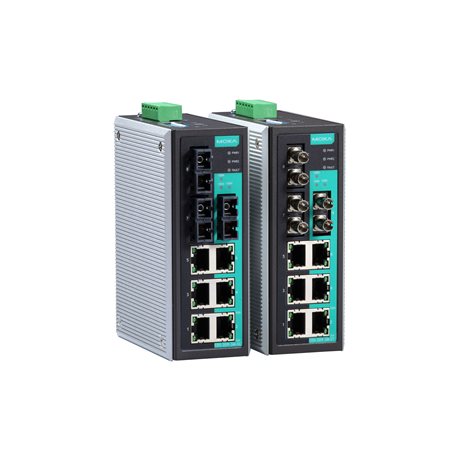

EDS-309: Switch công nghiệp 9 cổng Ethernet

EDS-309 Switch công nghiệp 9 cổng Ethernet hỗ trợ tốc độ 10/100BaseT(X)(RJ45) của hãng Moxa-Taiwan hiện đang được BKAII  phân phối rộng rãi tại thị trường Việt Nam.EDS-309 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…

• Switch công nghiệp
• Hướng dẫn cài đặt phần cứng Moxa EDS-308, EDS-309

Tính năng của sản phẩm:

•  Relay output warning for power failure and port break alarm
•  Broadcast storm protection
•  -40 to 75°C operating temperature range (-T models)

Thông số kỹ thuật sản phẩm:

• Alarm Contact Channels :    1 relay output with current carrying capacity of 1 A @ 24 VDC

Ethernet Interface:

• 10/100BaseT(X) Ports (RJ45 connector) :  6

                                                                               Auto negotiation speed
                                                                               Full/Half duplex mode
                                                                               Auto MDI/MDI-X connection

• 100BaseFX Ports (multi-mode SC connector) : EDS-309-3M-SC Series: 3

• 100BaseFX Ports (multi-mode ST connector) : EDS-309-3M-ST Series: 3

• Standards :    IEEE 802.3 for 10BaseT

                                IEEE 802.3u for 100BaseT(X) and 100BaseFX
                                IEEE 802.3x for flow control

Switch Properties:

• MAC Table Size :   1 K

• Packet Buffer Size :  512 kbits

• Processing Type :   Store and Forward

DIP Switch Configuration

• Ethernet Interface :  Port break alarm

                                           Power Parameters

• Input Current :  0.26 A @ 24 VDC

• Connection :  1 removable 6-contact terminal block(s)

• Operating Voltage :  9.6 to 60 VDC

• Input Voltage :  Redundant dual inputs, 12/24/48 VDC

• Reverse Polarity Protection :  Supported

• Overload Current Protection :  Supported

Physical Characteristics:

• Housing :    Metal

• IP Rating :  IP30

• Dimensions :  53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

• Weight :  790 g (1.75 lb)

• Installation  :  DIN-rail mounting, Wall mounting (with optional kit)

Environmental Limits:

• Operating Temperature :  Standard Models: -10 to 60°C (14 to 140°F)

                                                   Wide Temp. Models: -40 to 75°C (-40 to 167°F)

• Storage Temperature (package included) :  -40 to 85°C (-40 to 185°F)

• Ambient Relative Humidity :  5 to 95% (non-condensing)

Standards and Certifications:

• Hazardous Locations :   ATEX, Class I Division 2

• EMI :   CISPR 32, FCC Part 15B Class A

• Maritime :  DNV-GL

• EMC :   EN 55032/24

• Vibration :   IEC 60068-2-6

• EMS :   IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV

                        IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
                        IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
                        IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
                        IEC 61000-4-6 CS: 10 V
                        IEC 61000-4-8 PFMF

• Safety :   UL 508, UL 60950-1, CSA C22.2 No. 60950-1

• Shock :  IEC 60068-2-27

• Freefall :  IEC 60068-2-32

MTBF:

• Time :   396,595 hrs

• Standards :  MIL-HDBK-217F
