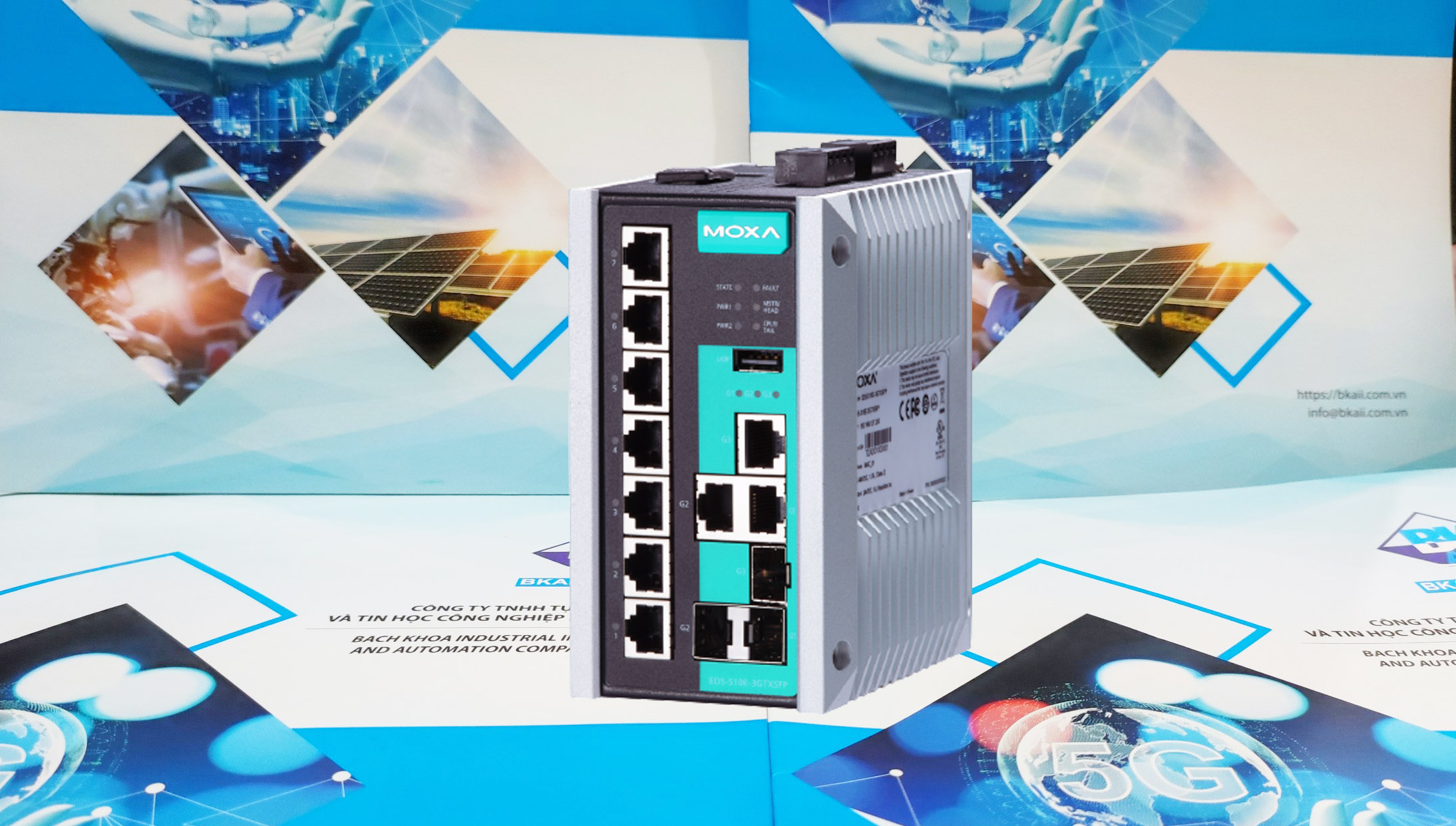

EDS-510E là Switch công nghiệp 10 cổng Ethernet hỗ trợ 7 cổng tốc độ 10/100BaseT(X) (RJ45 connector) và 3 cổng tốc độ 10/100/1000BaseT(X) của hãng Moxa-Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam
Danh sách kiểm tra gói hàng
EDS-510E được vận chuyển cùng với các hạng mục sau.
• 1 Bộ chuyển mạch Ethernet EDS-510E
• Hướng dẫn cài đặt phần cứng
• CD tài liệu và phần mềm
• Giấy bảo hành sản phẩm Moxa
• Cáp USB
• Nắp bảo vệ cho các cổng không sử dụng
Đặc trưng
• 2 cổng Gigabit Ethernet cho vòng dự phòng và 1 cổng Gigabit Ethernet cho giải pháp uplink
• Turbo Ring và Turbo Chain (thời gian khôi phục < 20 ms @ 250 thiết bị chuyển mạch), RSTP/STP và MSTP để dự phòng mạng
• RADIUS, TACACS+, SNMPv3, IEEE 802.1x, HTTPS và SSH để tăng cường bảo mật mạng
• Các giao thức EtherNet/IP, PROFINET và Modbus/TCP được hỗ trợ để quản lý và giám sát thiết bị
Bảng điều khiển của EDS-510E
|
Bảng điều khiển phía trước 1. Đèn LED trạng thái 1 đến 7 cổng 2. Cổng 1 đến 7: 10/100BaseT(X) 3. Đèn LED trạng thái hệ thống: • ĐÈN LED báo TRẠNG THÁI • Đèn báo LED PWR1 • Đèn báo LED PWR2 • ĐÈN LED báo LỖI • Đèn LED chỉ báo MSTR/HEAD • Chỉ báo đèn LED CPLR/ĐUÔI 4. Cổng lưu trữ USB 5. Đèn LED trạng thái cổng G1 đến G3 6. G1 đến G3: Cổng kết hợp 10/100/1000BaseT(X) hoặc 100/1000BaseSFP 7. Tên mẫu |
Bảng trên cùng 1. Nút đặt lại 2. Cổng bảng điều khiển USB 3. Công tắc DIP cho Turbo Ring, Ring Master và Ring Coupler 4. Vít nối đất 5. Khối đấu dây 4 chân cho đầu vào kỹ thuật số và đầu vào nguồn 2 6. Hộp đấu dây 4 chân cho đầu ra rơle và đầu vào nguồn 1 |
Bảng điều khiển phía sau 1. Lỗ bắt vít cho bộ giá treo tường 2. Bộ lắp DIN-Rail |

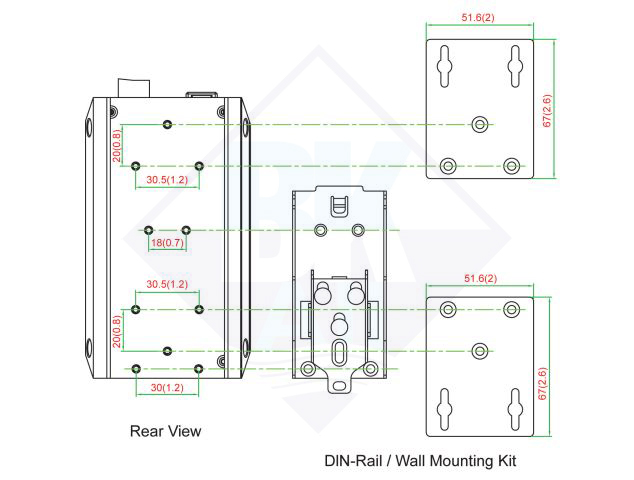

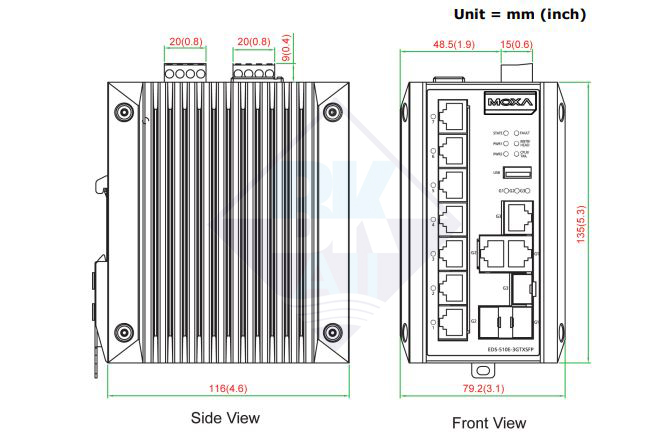

Kích thước

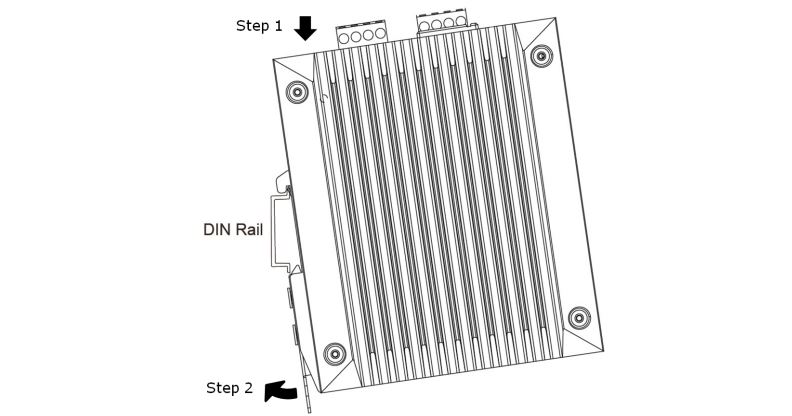

Gắn DIN-Rail
Bộ thanh ray DIN bằng kim loại được cố định vào mặt sau của EDS-510E khi bạn lấy nó ra khỏi hộp. Gắn EDS-510E trên các thanh ray không bị ăn mòn đáp ứng tiêu chuẩn EN 60715.
Bước 1: Lắp mép trên của thanh ray DIN vào bộ giá treo thanh ray DIN.
Bước 2: Ấn EDS-510E t về phía thanh ray DIN cho đến khi nó khớp vào vị trí.

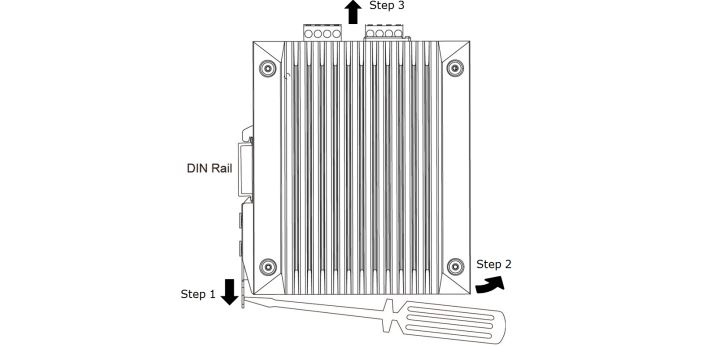

Tháo
Bước 1: Kéo chốt trên bộ giá đỡ bằng tuốc nơ vít.
Bước 2,3: Kéo nhẹ EDS-510E về phía trước và nhấc lên để tháo nó ra khỏi thanh ray DIN.

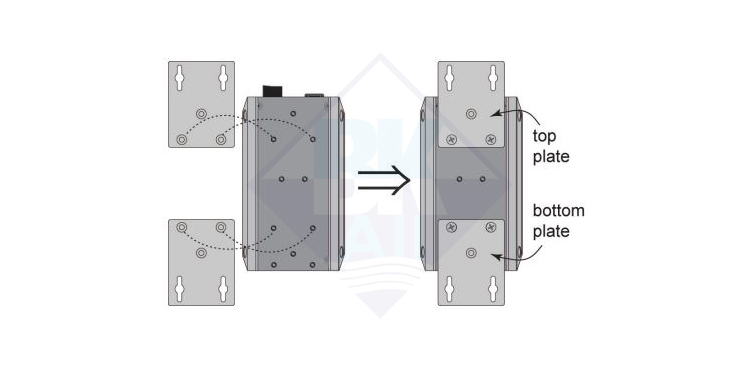

Treo tường (Tùy chọn)
Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn Moxa EDS-510E lên tường, như thể hiện trong hình minh họa sau:
Bước 1: Tháo tấm gắn thanh ray DIN bằng nhôm ra khỏi bảng điều khiển phía sau của EDS-510E, sau đó gắn các tấm giá treo tường bằng vít M3, như thể hiện trong hình bên phải.
Bước 2: Việc gắn EDS-510E lên tường cần có 4 vít. Sử dụng EDS-510E, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm.
Trước khi siết vít vào tường, đảm bảo kích thước đầu và thân vít phù hợp bằng cách đưa vít qua một trong các lỗ hình lỗ khóa của Tấm treo tường
Bước 3: Sau khi các vít được cố định vào tường, hãy luồn bốn đầu vít qua các phần rộng của các lỗ hình lỗ khóa, sau đó trượt EDS-510E xuống dưới, như chỉ dẫn trong hình bên phải. Vặn chặt bốn vít để ổn định hơn
Yêu cầu về hệ thống dây điện
Không ngắt kết nối các mô-đun hoặc dây điện trừ khi nguồn điện đã bị tắt hoặc khu vực được biết là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với điện áp cung cấp được hiển thị trên tấm loại. Các thiết bị được thiết kế để hoạt động với Điện áp cực thấp an toàn. Do đó, chúng chỉ có thể được kết nối với các kết nối điện áp nguồn và với tiếp điểm tín hiệu với Điện áp cực thấp an toàn (SELV) tuân thủ theo tiêu chuẩn IEC950/EN60950/ VDE0805
Đơn vị này là một loại tích hợp. Khi thiết bị được lắp đặt trong một thiết bị khác, thiết bị bao quanh thiết bị phải tuân thủ quy định về vỏ chống cháy IEC 60950/EN60950 (hoặc quy định tương tự)
Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc đấu dây Moxa EtherDevice Switch của bạn. Tính toán dòng điện tối đa có thể có trong mỗi dây nguồn và dây thông thường. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng cỡ dây. Nếu dòng điện vượt quá định mức tối đa, dây dẫn có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.
Vui lòng đọc và làm theo các hướng dẫn sau:
•Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải cắt nhau, hãy đảm bảo các dây này vuông góc với nhau tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn qua cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng
• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau
•Bạn nên tách dây đầu vào khỏi dây đầu ra
•Chúng tôi khuyên bạn nên dán nhãn dây cho tất cả các thiết bị trong hệ thống
Nối đất Moxa EDS-510E
Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị
Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại.

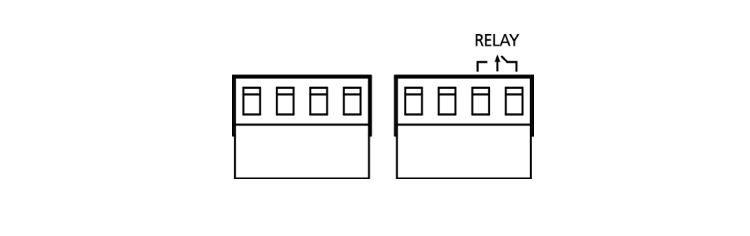

Đấu dây tiếp điểm rơle
EDS-510E có một bộ đầu ra rơle. Tiếp điểm rơle này sử dụng hai tiếp điểm của khối đầu cuối trên bảng trên cùng của EDS-510E. Tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ thu của khối đầu cuối. Trong phần này, chúng tôi minh họa việc sử dụng hai tiếp điểm được sử dụng để kết nối rơle
LỖI: Hai tiếp điểm của đầu nối khối đầu cuối 6 chân được sử dụng để phát hiện các sự kiện do người dùng định cấu hình. Hai dây được gắn với các tiếp điểm lỗi tạo thành một mạch hở khi một sự kiện do người dùng cấu hình được kích hoạt. Nếu sự kiện do người dùng cấu hình không xảy ra, mạch lỗi vẫn đóng

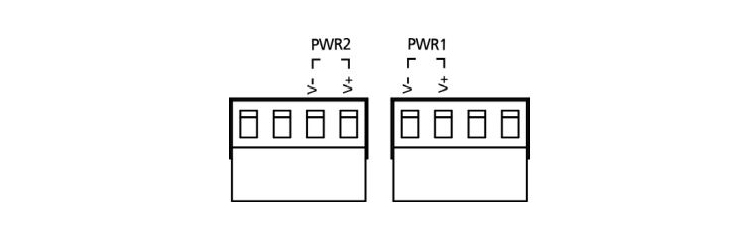

Đi dây các đầu vào nguồn dự phòng
EDS-510E có hai bộ đầu vào nguồn: đầu vào nguồn 1 và đầu vào nguồn 2. Mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây
Bước 1: Chèn các dây DC âm/dương lần lượt vào các cực V-/V+.
Bước 2: Để giữ cho dây DC không bị lỏng ra, hãy sử dụng tuốc-nơ-vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.
Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS-510E

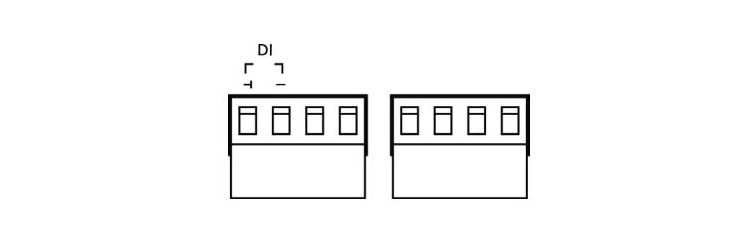

Đấu dây các đầu vào kỹ thuật số
EDS-510E có một bộ đầu vào kỹ thuật số (DI). DI bao gồm hai tiếp điểm của đầu nối khối đầu cuối 4 chân trên bảng trên cùng của EDS-510E, được sử dụng cho hai đầu vào DC. Hình ảnh phía trên và phía trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây
Bước 1: Chèn dây DI âm (nối đất)/dương vào ┴/Thiết bị đầu cuối tương ứng.
Bước 2: Để giữ cho dây DI không bị lỏng ra, hãy sử dụng tuốc-nơ-vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.
Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS-510E.
Kết nối truyền thông
Mỗi switch EDS-510E có 4 loại cổng giao tiếp:
• 1 cổng giao diện điều khiển USB (đầu nối loại B)
• 1 cổng lưu trữ USB (đầu nối loại A)
• 7 cổng Ethernet 10/100BaseTX
• 3 cổng Gigabit Ethernet:
3 cổng 10/100/1000BaseTX và 3 cổng 100/1000BaseSFP
Kết nối bảng điều khiển USB
EDS-510E có một cổng bảng điều khiển USB (đầu nối loại B), nằm ở bảng trên cùng. Sử dụng cáp USB (được cung cấp trong gói sản phẩm) để kết nối cổng bảng điều khiển của EDS-510E với cổng USB của PC và cài đặt trình điều khiển USB (có sẵn trong CD phần mềm) trên PC. Sau đó, bạn có thể sử dụng chương trình thiết bị đầu cuối bảng điều khiển, chẳng hạn như Trình giả lập thiết bị đầu cuối Moxa PComm, để truy cập tiện ích cấu hình bảng điều khiển của EDS-510E.

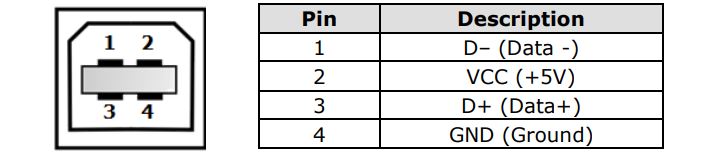

Sơ đồ chân cổng bảng điều khiển USB (Đầu nối loại B)
Kết nối lưu trữ USB
EDS-510E có một cổng lưu trữ USB (đầu nối loại A) ở mặt trước. Sử dụng bộ cấu hình sao lưu tự động Moxa ABC-02-USB-T để kết nối cổng lưu trữ USB của EDS-510E để sao lưu cấu hình, nâng cấp chương trình cơ sở hoặc sao lưu tệp nhật ký hệ thống

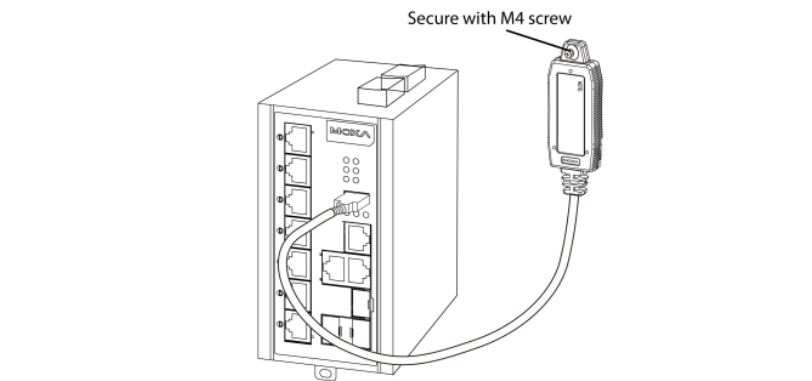

Cài đặt ABC-02-USB
Cắm ABC-02-USB vào cổng lưu trữ USB của Moxa EDS-510E. Nên cố định ABC-02-USB trên tường bằng vít M4
Sơ đồ chân của cổng lưu trữ USB (Đầu nối loại A)
Kết nối cổng Ethernet 10/100BaseT(X)
Các cổng 10/100BaseT(X) nằm trên bảng điều khiển phía trước của EDS-510E được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Hầu hết người dùng định cấu hình các cổng này cho chế độ Auto MDI/MDI-X, trong trường hợp đó sơ đồ chân của cổng được điều chỉnh tự động tùy thuộc vào loại cáp Ethernet được sử dụng (thẳng hoặc chéo) và loại thiết bị (loại NIC hoặc HUB/ Switch-type) được kết nối với cổng.
Trong phần tiếp theo, chúng tôi đưa ra sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch). Chúng tôi cũng cung cấp sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo

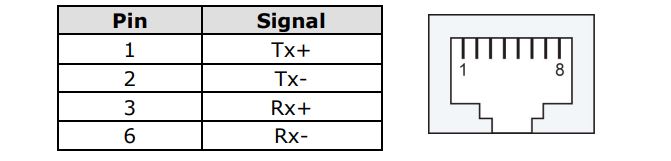

Sơ đồ chân cổng RJ45 (8 chân, MDI)

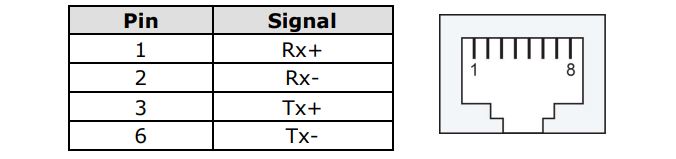

Sơ đồ sơ đồ chân cổng RJ45 (8 chân, MDI-X)
Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

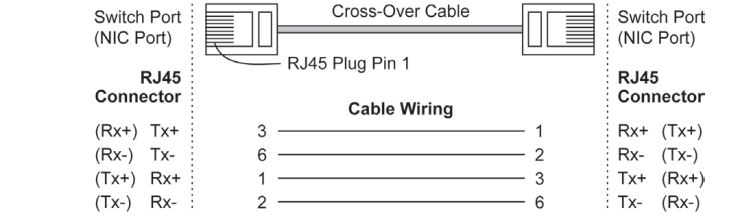

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)
Kết nối cổng Ethernet 1000BaseT
Dữ liệu 1000BaseT được truyền trên các cặp tín hiệu TRD+/- vi sai trên dây đồng.
Sơ đồ chân cổng MDI/MDI-X

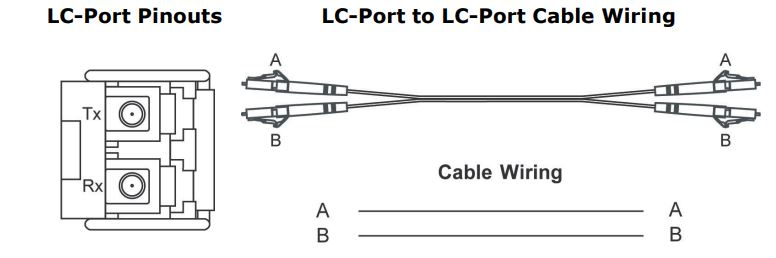

Cổng cáp quang 100/1000BaseSFP (mini-GBIC)
Các cổng Ethernet gigabit trên EDS-510E là Cổng sợi quang 100/1000BaseSFP, yêu cầu sử dụng bộ thu phát sợi quang mini-GBIC 100M hoặc 1G để hoạt động bình thường. Moxa cung cấp các mô hình thu phát hoàn chỉnh cho các yêu cầu về khoảng cách khác nhau.
Khái niệm đằng sau cổng và cáp LC khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II; trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bịI sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bịII sang thiết bị I, cho truyền song công hoàn toàn.
Hãy nhớ kết nối cổng Tx (truyền) của thiết bị I với cổng (nhận) Rx của thiết bị II và cổng (nhận) Rx của thiết bị I với cổng (truyền) Tx của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai mặt của cùng một đường dây bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2).
Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze
Nút reset
Có hai chức năng có sẵn trên nút đặt lại. Một là đặt lại công tắc Ethernet về cài đặt mặc định của nhà sản xuất bằng cách nhấn và giữ nút đặt lại trong 5 giây. Sử dụng một vật nhọn, chẳng hạn như kẹp giấy hoặc tăm, để nhấn nút đặt lại. Điều này sẽ làm cho đèn LED STATE nhấp nháy mỗi giây một lần. Sau khi nhấn nút trong 5 giây liên tục, đèn LED STATE sẽ bắt đầu nhấp nháy nhanh. Điều này cho biết rằng các cài đặt mặc định ban đầu đã được tải và bạn có thể nhả nút đặt lại.
Khi ABC-02-USB được kết nối với bộ chuyển mạch Ethernet EDS-510E, nút đặt lại cho phép cấu hình nhanh và sao lưu các tệp nhật ký vào ABC-02-USB. Nhấn nút Đặt lại trên đầu EDS-510E, bộ chuyển đổi Ethernet sẽ bắt đầu sao lưu các tệp cấu hình hệ thống hiện tại và nhật ký sự kiện vào ABC-02-USB
KHÔNG tắt nguồn bộ chuyển mạch Ethernet khi tải cài đặt mặc định.
Cài đặt công tắc DIP vòng Turbo
Sê-ri EDS-510E là các bộ chuyển mạch Ethernet dự phòng được quản lý plug-and-play. Giao thức Turbo Ring độc quyền được phát triển bởi Moxa cung cấp độ tin cậy mạng tốt hơn và thời gian khôi phục nhanh hơn. Thời gian khôi phục của Moxa TurboRing nhỏ hơn 300 mili giây (Turbo Ring) hoặc 20 mili giây (TurboRing V2) so với thời gian khôi phục từ 3 đến 5 phút đối với các bộ chuyển mạch thương mại giảm tổn thất có thể xảy ra do lỗi mạng trong môi trường công nghiệp.
Có 4 Công tắc DIP Phần cứng cho Vòng Turbo trên bảng trên cùng của EDS-510E có thể giúp thiết lập Vòng Turbo dễ dàng trong vài giây. Nếu bạn không muốn sử dụng công tắc DIP phần cứng để thiết lập Turbo Ring, bạn có thể sử dụng trình duyệt web, telnet hoặc bảng điều khiển để tắt chức năng này
Vui lòng tham khảo phần Turbo Ring trong Sổ tay hướng dẫn sử dụng Communication Redundancy để biết thêm thông tin chi tiết về cài đặt và cách sử dụng Turbo Ring và Turbo Ring V2

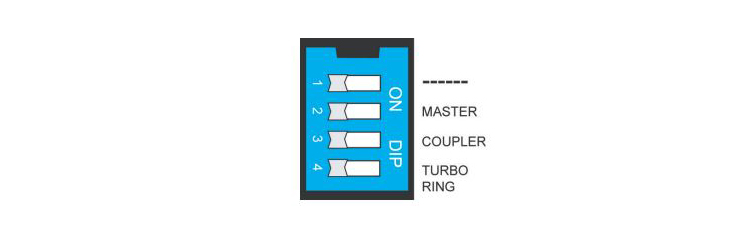

Công tắc DIP Sê-ri EDS-510E
Cài đặt mặc định cho mỗi Công tắc DIP là TẮT. Bảng sau đây giải thích tác dụng của việc đặt Công tắc DIPS sang vị trí BẬT
| Cài đặt công tắc DIP “Turbo Ring” | |||
| DIP 1 | DIP 2 | DIP 3 | DIP 4 |
| Để dành dùng sau | BẬT: Bật EDS này làm RingMaster | BẬT: Bật các cổng "RingCoupling" mặc định | BẬT: Kích hoạt công tắc DIP 2 và 3 để định cấu hình cài đặt "Turbo Ring". |
| TẮT: EDS này sẽ không phải là Ring Master | TẮT: Không sử dụng EDS này làm bộ ghép dây | TẮT: Công tắc DIP1, 2 và 3 sẽ bị tắt | |
| Cài đặt công tắc DIP “Turbo Ring V2” | |||
| DIP 1 | DIP 2 | DIP 3 | DIP 4 |
| BẬT: Bật cổng "Ring Coupling (dự phòng)" mặc định khi công tắc DIP 3 đã được bật. | BẬT: Bật EDS này làm Ring Master | BẬT: Bật cổng "Ring Coupling" mặc định | BẬT: Kích hoạt công tắc DIP 1, 2 và 3 để định cấu hình cài đặt "TurboRing V2" |
| TẮT: Bật cổng "Ring Coupling (chính)" mặc định khi công tắc DIP 3 đã được bật | TẮT: EDS này sẽ không phải là Ring Master | TẮT: Không sử dụng EDS này làm bộ ghép vòng. | TẮT: Công tắc DIP 1, 2 và 3 sẽ bị tắt. |
Bạn phải bật chức năng Turbo Ring trước khi sử dụng công tắc DIP để kích hoạt chức năng Master và Coupler
Nếu bạn không kích hoạt bất kỳ công tắc nào của EDS-510E làm Ring Master, giao thức Turbo Ring sẽ tự động chọn EDS-510E có dải địa chỉ MAC nhỏ nhất làm Ring Master. Nếu bạn vô tình kích hoạt nhiều EDS-510E làm Ring Master, các công tắc EDS-510E này sẽ tự động thương lượng để xác định cái nào sẽ là Ring Master
Đèn báo LED
Mặt trước của Moxa EDS-510E có một số đèn LED chỉ báo. Chức năng của từng đèn LED được mô tả trong bảng sau:
| LED | Màu | Trạng thái | Mô tả | |
| STATE/trạng thái | Xanh | Bật | Hệ thống đã vượt qua bài kiểm tra tự chẩn đoán khi khởi động và sẵn sàng chạy | |
| Nhấp nháy |
1. Công tắc đang trong quá trình reset (1 lần/s). 2. Dò ABC-02-USB kết nối với công tắc (1 lần/2s). |
|||
| Đỏ | Bật |
Hệ thống tự chẩn đoán không thành công khi khởi động. • Kiểm tra RAM không thành công / Thông tin hệ thống. Đọc Lỗi / Chuyển đổi Lỗi ban đầu / Lỗi PTP PHY. (+ Đèn MSTR xanh sáng: HW FAIL) • FW Checksum Fail / Uncompress Fail. (+ Khớp nối xanh sáng: SW FAIL) |
||
| FAULT/lỗi | Đỏ | Bật |
1. Tiếp điểm tín hiệu mở. 2. Không thể tải/lưu ABC. 3. Cổng bị vô hiệu hóa do các gói phát đa hướng và quảng bá đầu vào vượt quá giới hạn tốc độ đầu vào. 4. Kết nối vòng lặp không chính xác trong một công tắc. 5. Kết nối cổng Ring không hợp lệ |
|
| PWR1 | Vàng | Bật | Nguồn đang được cung cấp cho đầu vào nguồn của mô-đun chính PWR1 | |
| Tắt | Nguồn không được cung cấp cho đầu vào nguồn của mô-đun chính PWR1 | |||
| PWR2 | Vàng | Bật | Nguồn đang được cung cấp cho đầu vào nguồn PWR2 của mô-đun chính | |
| Tắt | Nguồn không được cung cấp cho đầu vào nguồn của mô-đun chính PWR2 | |||
| MSTR/ HEAD | Xanh | Bật |
1. Công tắc được đặt làm Mastercủa Vòng Turbo hoặc là Đầu của Chuỗi Turbo. 2. POST H.W. Lỗi (+Bật trạng thái và Lỗi nhấp nháy). |
|
| Nhấp nháy |
1. Công tắc đã trở thành Ring Master của Turbo Ring. 2. Đầu của Chuỗi Turbo, sau khi Vòng Turbo hoặc Chuỗi Turbo bị hỏng. 3. Công tắc được đặt làm Thành viên của Chuỗi Turbo và cổng chuỗi tương ứng không hoạt động |
|||
| Tắt |
1. Công tắc không phải là Master của Turbo Ring này. 2. Công tắc này được đặt làm Thành viên của Chuỗi Turbo |
|||
| CPLR/ TAIL | Xanh | Bật |
1. Chức năng ghép nối của công tắc được kích hoạt để tạo đường dẫn dự phòng. 2. Khi nó được đặt làm Đuôi của Chuỗi Turbo. 3. BÀI S.W. Lỗi (+Bật trạng thái và Lỗi nhấp nháy) |
|
| Nhấp nháy |
1. Chuỗi Turbo ngừng hoạt động. 2. Công tắc được đặt làm Thành viên của Chuỗi Turbo và cổng chuỗi tương ứng không hoạt động |
|||
| Tắt |
1. Công tắc này đã tắt chức năng ghép nối. 2. Công tắc này được đặt làm Thành viên của Chuỗi Turbo. |
|||
| FAULT + MSTR/HEAD + CPLR/TAIL | Xoay nhấp nháy liên tục | ABC-02-USB đang nhập/xuất tệp. | ||
| STATE + FAULT + MSTR/HEAD + CPLR/TAIL | Nhấp nháy | Công tắc đang được MXview phát hiện/định vị (2 lần/giây). | ||
| 10M/ 100M (TP) | Vàng | Bật | Liên kết 10 hoặc 100 Mbps của cổng TP đang hoạt động | |
| Nhấp nháy | Dữ liệu đang được truyền ở tốc độ 10 hoặc 100 Mbps | |||
| Tắt | Liên kết 10/100 Mbps của cổng TP không hoạt động | |||
| 1000M (TP) | Xanh | Bật | Liên kết 1000 Mbps của cổng TP đang hoạt động | |
| Nhấp nháy | Dữ liệu đang được truyền ở tốc độ 1000 Mbps. | |||
| Tắt |
Liên kết 1000 Mbps của cổng TP không hoạt động |
|||
| 100M (SFP) | Vàng | Bật | Liên kết 100 Mbps của cổng SFP đang hoạt động. | |
| Nhấp nháy | Dữ liệu đang được truyền ở tốc độ 100 Mbps | |||
| Tắt | Liên kết 100 Mbps của cổng SFP không hoạt động | |||
| 1000M (SFP) | Xanh | Bật | Liên kết 1000 Mbps của cổng SFP đang hoạt động | |
| Nhấp nháy | Dữ liệu đang được truyền ở tốc độ 1000 Mbps | |||
| Tắt | Liên kết 1000 Mbps của cổng SFP không hoạt động | |||
Thông số kỹ thuật
| Công nghệ | |
| Tiêu chuẩn |
IEEE 802.3 cho 10BaseT IEEE 802.3u cho 100BaseT(X) và 100BaseFX IEEE 802.3ab cho 1000BaseT(X) IEEE 802.3z cho 1000BaseX |
| Giao thức | IGMPv1/v2/v3, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, PROFINET, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Kiểm soát lưu lượng | Điều khiển lưu lượng IEEE 802.3x, điều khiển lưu lượng áp suất ngược |
| Giao diện | |
| Cổng RJ45 | Tốc độ đàm phán tự động 7 cổng 10/100BaseT(X), 3 cổng 10/100/1000BaseT(X) |
| Cổng cáp quang | Khe cắm 3 cổng 100/1000BaseSFP |
| Cổng USB |
Cổng bảng điều khiển USB (đầu nối loại B) Cổng lưu trữ USB (đầu nối loại A) |
| Nút | Nút cài đặt lại |
| Đèn báo LED | PWR1, PWR2, FAULT, STATE, 10/100M (TP port), 100/1000M (Gigabit port), MSTR/HEAD, CPLR/TAIL |
| Liên hệ báo động | 1 đầu ra rơle với khả năng chịu dòng 1 A @ 24 VDC |
| Đầu vào kỹ thuật số |
1 đầu vào với cùng một mặt đất, nhưng cách điện với thiết bị điện tử. +13 đến +30V cho trạng thái “1” -30 đến +3V cho trạng thái “0” tối đa. dòng điện đầu vào: 8 mA |
| Nguồn điện | |
| Điện áp đầu vào | 12/24/48/-48 VDC, đầu vào kép dự phòng |
| Đầu vào hiện tại | 0.68 A @ 24 V |
| Sự liên quan | 2 khối thiết bị đầu cuối 4 tiếp điểm có thể tháo rời |
| Bảo vệ dòng điện quá tải | Hiện có |
| Bảo vệ phân cực ngược | Hiện có |
| Tính chất vật lý | |
| Vỏ | Kim loại, bảo vệ IP30 |
| Kích thước | 79.8 x 135 x 116 mm (3.13 x 5.31 x 4.57 in) |
| Lắp đặt | Gắn DIN-rail, treo tường (với bộ tùy chọn) |
| Giới hạn môi trường | |
| Nhiệt độ hoạt động |
-10 đến 60°C (14 đến 140°F) cho các mẫu tiêu chuẩn -40 đến 75°C (-40 đến 167°F) đối với mẫu T |
| Nhiệt độ bảo quản | -40 đến 85°C (-40 đến 185°F) |
| Độ ẩm tương đối xung quanh | 5 đến 95% (không ngưng tụ) |
| Độ cao |
Lên đến 2000m Lưu ý: Vui lòng liên hệ với Moxa nếu bạn yêu cầu các sản phẩm được đảm bảo hoạt động bình thường ở độ cao lớn hơn |
| Phê duyệt quy định | |
| An toàn | UL 508 |
| EMI | FCC Part 15 Subpart B Class A |
| EMS | EN 61000-4-2 (ESD) Level 4, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 4, EN 61000-4-5 (Surge) Level 4, EN 61000-4-6 (CS) Level 3, EN 61000-4-8 |
| Sốc | IEC 60068-2-27 |
| Rơi tự do | IEC 60068-2-32 |
| Rung | IEC 60068-2-6 |
Trên đây là hướng dẫn cơ bản cài dặt dòng EDS-510E hãng Moxa mà BKAII chia sẻ đến các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
