CN2600: 8 and 16-port RS-232/422/485 terminal servers with dual-LAN redundancy của hãng Moxa - Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam. CN2600 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng.

Máy chủ đầu cuối mạng LAN kép Moxa CN2600 có 8 hoặc 16 cổng RS232 hoặc RS232/422/485 và cổng Ethernet LAN kép 10/100 Mbps và một số kiểu máy đi kèm với đầu vào nguồn AC kép. Máy chủ đầu cuối CN2600 được sử dụng để kết nối thiết bị đầu cuối, modem, máy in và các thiết bị nối tiếp khác với máy chủ LAN và tất cả các kiểu máy đều tuân thủ các thông số kỹ thuật TCP/IP và IEEE 802.3 bằng cách sử dụng cáp xoắn đôi 10/100BaseTX tiêu chuẩn làm phương tiện truyền dẫn.

Dòng máy CN2600

Dòng CN2600 bao gồm các model sau: CN2610-8, CN2610-8-2AC, CN2610-16, CN2610-16-2AC, CN2650-8, CN2650-8-2AC-T, CN2650-8-2AC, CN2650-16, CN2650-16-2AC-T, CN2650-16-2AC, CN2650I-8, CN2650I-8-2AC, CN2650I-16, CN2650I-16-2AC, CN2650I-8-HV-T, CN2650I-16-HV-T

Danh sách kiểm tra gói hàng

Các sản phẩm máy chủ đầu cuối LAN kép CN2600 được vận chuyển cùng với các hạng mục sau:

• 1 máy chủ đầu cuối Sê-ri CN2600

• Dây nguồn (chỉ kiểu AC)*

• 1 cáp nối tiếp DB9 (CBL-RJ45F9-150)

• 1 cáp nối tiếp DB25 (CBL-RJ45M25-150)

• Bộ giá đỡ (bao gồm 2 giá đỡ và 8 vít)

• Hướng dẫn cài đặt nhanh

*Dây nguồn có sẵn với phích cắm US, Euro, UK và JP.

Giới thiệu phần cứng

Các mô hình nhiệt độ rộng không đi kèm với bảng hiển thị LCM và các nút ấn. Mô tả LCM bên dưới chỉ áp dụng cho các mẫu nhiệt độ tiêu chuẩn

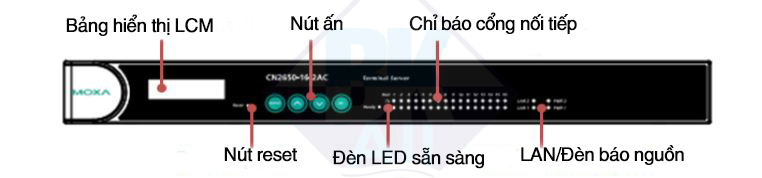

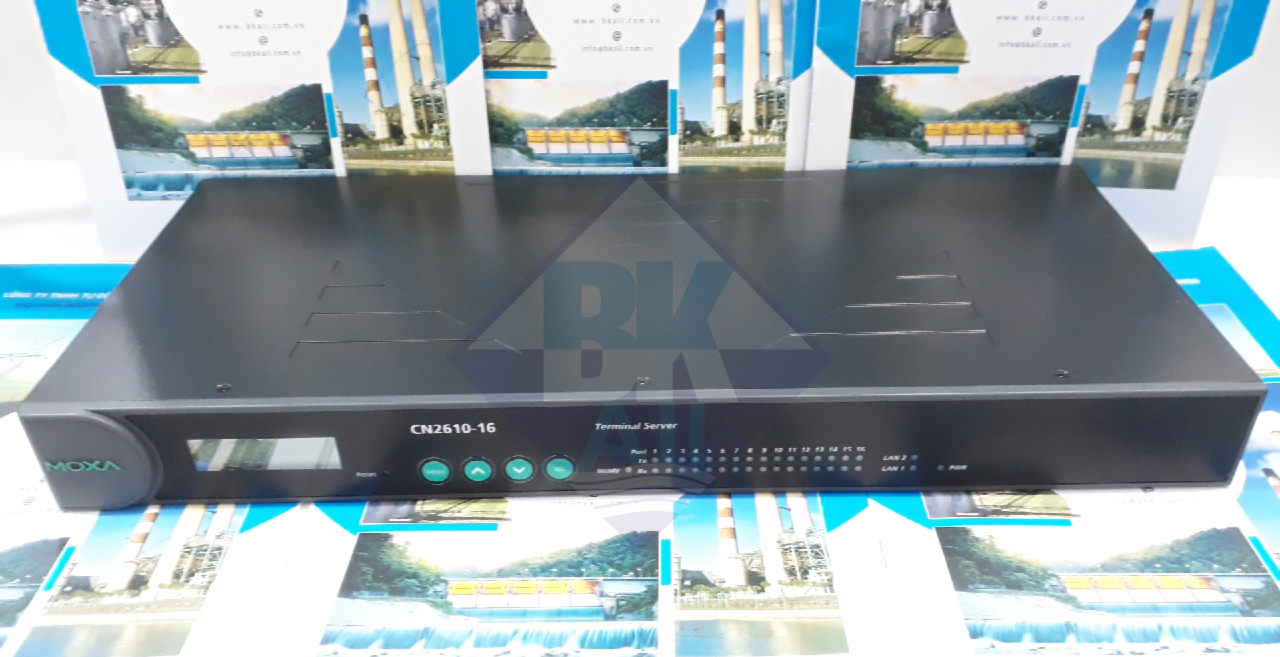

Bảng điều khiển phía trước

LED Màu Mô tả
Reset Không có Nhấn nút Reset trong 5 giây để tải các giá trị mặc định của nhà sản xuất. CN2600 sẽ phát ra tiếng bíp hai lần khi cấu hình được đặt lại
Ready (sẵn sàng) Đỏ Được sử dụng để định cấu hình địa chỉ IP và các thông số khác
Xanh Sáng lên khi hệ thống CN2600 sẵn sàng
Tx nối tiếp Xanh Nhấp nháy để cho biết truyền cổng nối tiếp.
Rx nối tiếp Vàng Nhấp nháy để cho biết tiếp nhận cổng nối tiếp

Bảng điều khiển phía sau

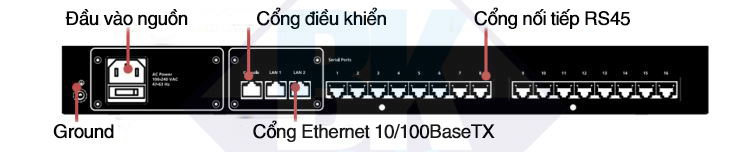

CN2650-16

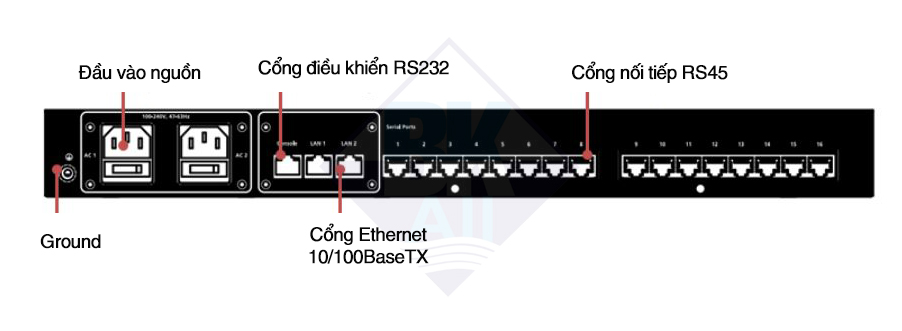

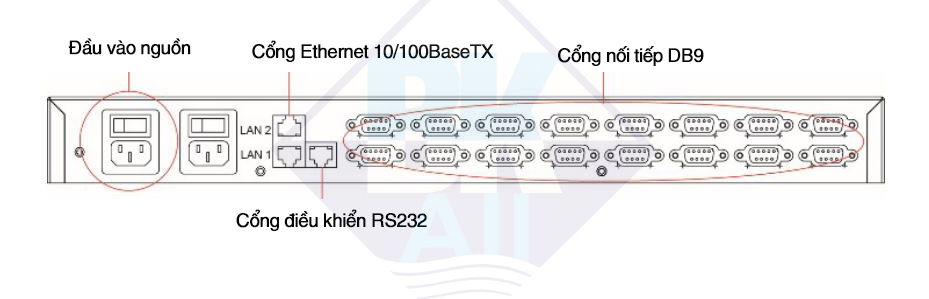

CN2650-16-2AC

CN2650I-16-2AC

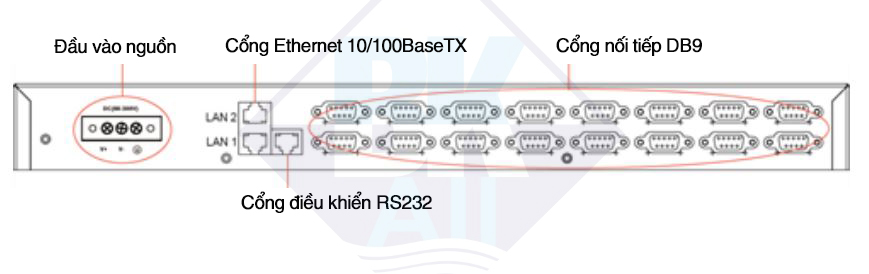

CN2650I-16-HV-T

Màn hình LCM

Nếu CN2600 hoạt động bình thường, bảng điều khiển LCM sẽ hiển thị màu xanh lục. Đèn LED Sẵn sàng (Ready) màu đỏ cũng sẽ sáng lên, cho biết CN2600 đang nhận điện. Sau khi đèn LED Sẵn sàng màu đỏ chuyển sang màu xanh lục, bạn sẽ thấy một màn hình tương tự như sau: (Ví dụ)

C N 2 6 1 0 - 1 6 _ 3

1 9 2 . 1 6 8 . 1 2 7 . 2 5 4

CN2610-16: Tên CN2610

03: Số thứ tự cục bộ của CN2610

192.168.127.254: Địa chỉ IP của CN2610

Có bốn nút ấn trên bảng tên CN2600

Nút Tên Hoạt động
MENU MENU

Kích hoạt menu chính hoặc quay lại một

level cao hơn

  Con trỏ lên Cuộn lên qua danh sách các mục được hiển thị trên dòng thứ hai của bảng điều khiển LCM
  Con trỏ xuống Cuộn xuống qua danh sách các mục được hiển thị trên dòng thứ hai của bảng điều khiển LCM.
SEL Lựa chọn Chọn tùy chọn được liệt kê trên dòng thứ hai của bảng điều khiển LCM

Sử dụng các nút để truy cập menu chức năng của CN2600. Khi bạn di chuyển qua các chức năng và cài đặt, dòng trên cùng hiển thị tên menu hoặc menu con hiện tại và dòng dưới cùng hiển thị tên menu con hoặc mục menu. Nhấn nút SEL để truy cập mục được hiển thị ở dòng dưới cùng.

Cài đặt phần cứng

Cài đặt CN2600

Mở và gắn CN2600 vào máy tính để bàn hoặc gắn chặt vào tủ giá đỡ.

Yêu cầu về hệ thống dây điện

Sử dụng các đường dẫn riêng biệt để định tuyến dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây vuông góc tại điểm giao nhau.

LƯU Ý: Không chạy dây tín hiệu hoặc dây thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.

Khi cần thiết, chúng tôi thực sự khuyên bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống.

Kết nối nguồn điện



AC: Kết nối đường dây điện 100-240 VAC của CN2600 với đầu nối AC của nó. Nếu nguồn điện được cấp đúng cách, đèn LED “Ready - Sẵn sàng” sẽ hiển thị màu đỏ liên tục cho đến khi hệ thống sẵn sàng, lúc đó đèn LED “Sẵn sàng” sẽ chuyển sang màu xanh lục.

DC: Kết nối dây nguồn của CN2650I-HV với đầu nối DC, sau đó làm theo các bước dưới đây:



Lấy CN2650I-8-HV-T làm ví dụ. Nới lỏng các vít trên các đầu cực V+ và V- của khối đấu dây CN2650I-8-HV-T. Kết nối dây 100 VDC của dây nguồn với đầu cuối V+ của khối đầu cuối và dây Nối đất nguồn DC của dây nguồn với đầu cuối V của khối đầu cuối, sau đó siết chặt các vít của khối đầu cuối. (Lưu ý: CN2650I-8-HV-T vẫn có thể hoạt động ngay cả khi dây Nối đất nguồn DC bị đảo ngược.) Đèn LED “Sẵn sàng” sẽ hiển thị màu đỏ liên tục cho đến khi hệ thống sẵn sàng, lúc đó đèn sẽ chuyển sang màu màu xanh lục.

Nối đất CN2650I-HV

Nối đất và đi dây giúp hạn chế ảnh hưởng của tiếng ồn do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị. Tiếp điểm Shielded Ground (đôi khi được gọi là Protected Ground) là tiếp điểm thứ hai từ bên phải của đầu nối khối hộp đấu dây nguồn 5 chân nằm ở bảng điều khiển phía sau của CN2650I-8-HV-T. Kết nối dây SG với mặt đất

Kết nối với mạng

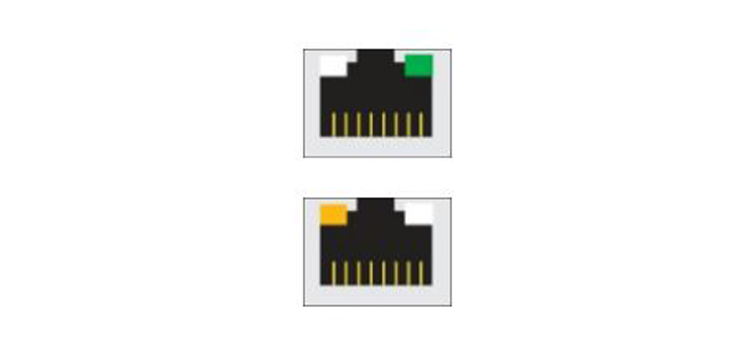

Sử dụng cáp Ethernet để kết nối CN2600 với mạng Ethernet. Có 2 đèn chỉ báo LED nằm ở góc trên cùng bên trái và bên phải của đầu nối Ethernet. Nếu cáp được kết nối đúng cách, CN2600 sẽ cho biết kết nối hợp lệ với Ethernet theo các cách sau:

Đèn chỉ báo LED ở góc trên cùng bên phải duy trì màu xanh lục đồng nhất khi cáp được kết nối đúng cách với mạng Ethernet 100 Mbps. Đèn chỉ báo LED ở góc trên cùng bên trái duy trì màu cam đồng nhất khi cáp được kết nối đúng cách với mạng Ethernet 10 Mbps.

Kết nối với thiết bị nối tiếp

Kết nối cáp dữ liệu nối tiếp giữa CN2600 và thiết bị nối tiếp

Kết nối với Bảng điều khiển

Bàn điều khiển là sự kết hợp giữa bàn phím và màn hình, đồng thời được sử dụng để định cấu hình cài đặt và theo dõi trạng thái hệ thống của bạn. Nếu bạn không có môi trường mạng, hãy sử dụng thiết bị đầu cuối, PC chạy UNIX hoặc PC có phần mềm mô phỏng thiết bị đầu cuối (ví dụ: HyperTerminal trong Windows; PComm của Moxa). Sử dụng cáp RJ45-to-DB25 hoặc RJ45-to-DB9 để kết nối thiết bị đầu cuối với ổ cắm bảng điều khiển.

Cài đặt phần mềm

Đối với cấu hình của NPort, địa chỉ IP mặc định của NPort

là: LAN: Static (Tĩnh); IP = 192.168.127.254; netmask = 255.255.255.0

Nếu bạn quên địa chỉ IP của NPort, hãy sử dụng Tiện ích Tìm kiếm Thiết bị (DSU) từ PC của bạn để định vị NPort. Sau khi tìm kiếm mạng LAN cho các đơn vị NPort, DSU sẽ hiển thị địa chỉ IP của từng đơn vị.

Bạn có thể đăng nhập bằng mật khẩu moxa để thay đổi bất kỳ cài đặt nào để đáp ứng cấu trúc liên kết mạng của bạn (ví dụ: địa chỉ IP) hoặc thiết bị nối tiếp (ví dụ: tham số nối tiếp). Đối với lần đầu sử dụng, hãy nhấp vào Trình hướng dẫn trong bảng điều hướng bên trái. Trình hướng dẫn sẽ nhắc bạn định cấu hình địa chỉ IP, SSID và chế độ bảo mật. Đối với các cài đặt khác, hãy sử dụng giá trị mặc định của nhà sản xuất hoặc sửa đổi cài đặt cho ứng dụng của bạn.

Để cài đặt phần mềm, hãy tải xuống các tiện ích tương đối từ trang web của Moxa:

https://www.moxa.com/support/support_home.aspx?isSearchShow=1

  • Tải xuống NPort Windows Driver Manager và cài đặt nó làm trình điều khiển để chạy với chế độ Real COM của Dòng sản phẩm NPort.
  • Chạy NPort Windows Driver Manager; sau đó phản ánh các cổng COM ảo trên nền tảng Windows của bạn
  • Đối với Đấu dây Loopback: NPort có Cổng RJ45 :

Bạn có thể tham khảo phần chỉ định chân của Cổng RJ45 để lặp lại chân 4 và chân 5 cho giao diện RS232 để thực hiện tự kiểm tra trên thiết bị.

  • NPort với Cổng nối tiếp nam DB9:

Bạn có thể tham khảo phần gán chân cho Cổng nam DB9 để lặp lại chân 2 và chân 3 cho giao diện RS-232 để thực hiện tự kiểm tra trên thiết bị.

  • Sử dụng HyperTerminal hoặc một chương trình tương tự (bạn có thể tải xuống chương trình của Moxa)

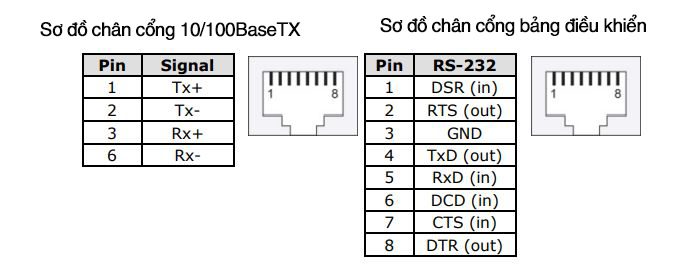

Gán chốt và đi dây cáp

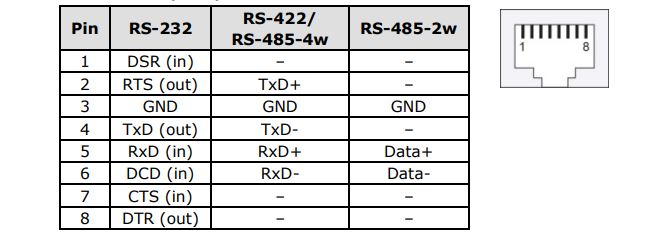

Cổng RJ45 RS-232/422/485

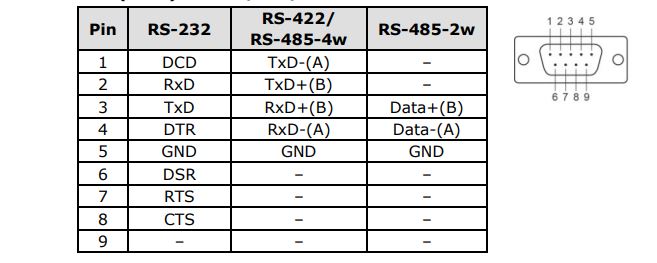

Cổng RS-232/422/485 DB9 (đực)

Trên đây là hướng dẫn cài đặt nhanh sê-ri CN2600 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
