Những sản phẩm của MOXA không những được sử dụng trong các bài toán vận tải hay giám sát hệ thống chúng còn được sử dụng trong việc mở rộng truyền thông tại các hầm khai thác mỏ luôn biến động. BKAII sẽ cùng các bạn tham khảo một trường hợp áp dụng thành công switch moxa để mở rộng truyền thông mạng trong hầm mỏ ở châu Âu nhé!
Hoạt động khai thác mỏ vô cùng nguy hiểm và diễn ra trong môi trường không thể đoán trước. Trên thực tế, hoạt động khai thác luôn trong tình trạng thay đổi, thường xuyên mở rộng và thay đổi địa điểm khoan cũng như lối đi nội bộ.
Một nhà khai thác mỏ hàng đầu ở Đông Âu đã quyết định triển khai một hệ thống mạng truyền thông dựa trên IP từ xa đáng tin cậy để kiểm soát và giám sát. Hệ thống này nhằm đảm bảo rằng hệ thống điều khiển/cảm biến mỏ đáng tin cậy và hiệu quả, hệ thống camera quan sát là thời gian thực. Một trong những lợi ích chính là bảo vệ sự an toàn của những người khai thác làm việc trong một môi trường khắc nghiệt và nguy hiểm như vậy. Tuy nhiên, khi số lượng vị trí khoan và lối đi bên trong tăng lên, ngày càng có nhiều cảm biến, điểm I/O và máy ảnh cần được triển khai, do đó, cần phải thêm nhiều thiết bị mạng, cổng mạng và băng thông của mạng đường trục cần phải tăng lên.
Cảm biến từ xa, điểm I/O và máy ảnh cần có khả năng giao tiếp qua mạng vì khoảng cách giữa các thiết bị có thể là hàng trăm mét, hoặc thậm chí vài km, cáp quang được cho là phù hợp cho ứng dụng này. Tuy nhiên, nhiệt độ trong mỏ có thể tăng cao đến mức làm hỏng hoặc thậm chí làm chảy cáp quang và độ cong của nhiều đường hầm cao đến mức nó không thực tế để triển khai sợi quang. Ngoài ra, một hệ thống quản lý mạng công nghiệp từ xa cung cấp cho các nhà khai thác khả năng giám sát trạng thái hoạt động của mạng và có thể pahnr ứng tức thì để tăng năng suất và giảm thời gian mà các kỹ sư mạng ở tại các địa điểm khoan nguy hiểm để kiểm tra mạng vấn đề. Cần lưu ý rằng nhu cầu liên lạc chéo, các thiết bị mạng lớp 3 phải được sử dụng.
Yêu cầu hệ thống
- Truyền tín hiệu điều khiển giao thông và truyền video qua khoảng cách lên tới 1 km
- Sử dụng hệ thống dây đồng ngầm hiện có để kết nối mạng IP và cần khả năng phục hồi, khả năng thích ứng cao để mở rộng và thay đổi mạng
- Cài đặt switches Layer 3 không quạt với mật độ cổng cao cho môi trường khắc nghiệt và mạng phân tán
- Dễ dàng cài đặt, chẩn đoán và quản lý
Giải pháp Moxa

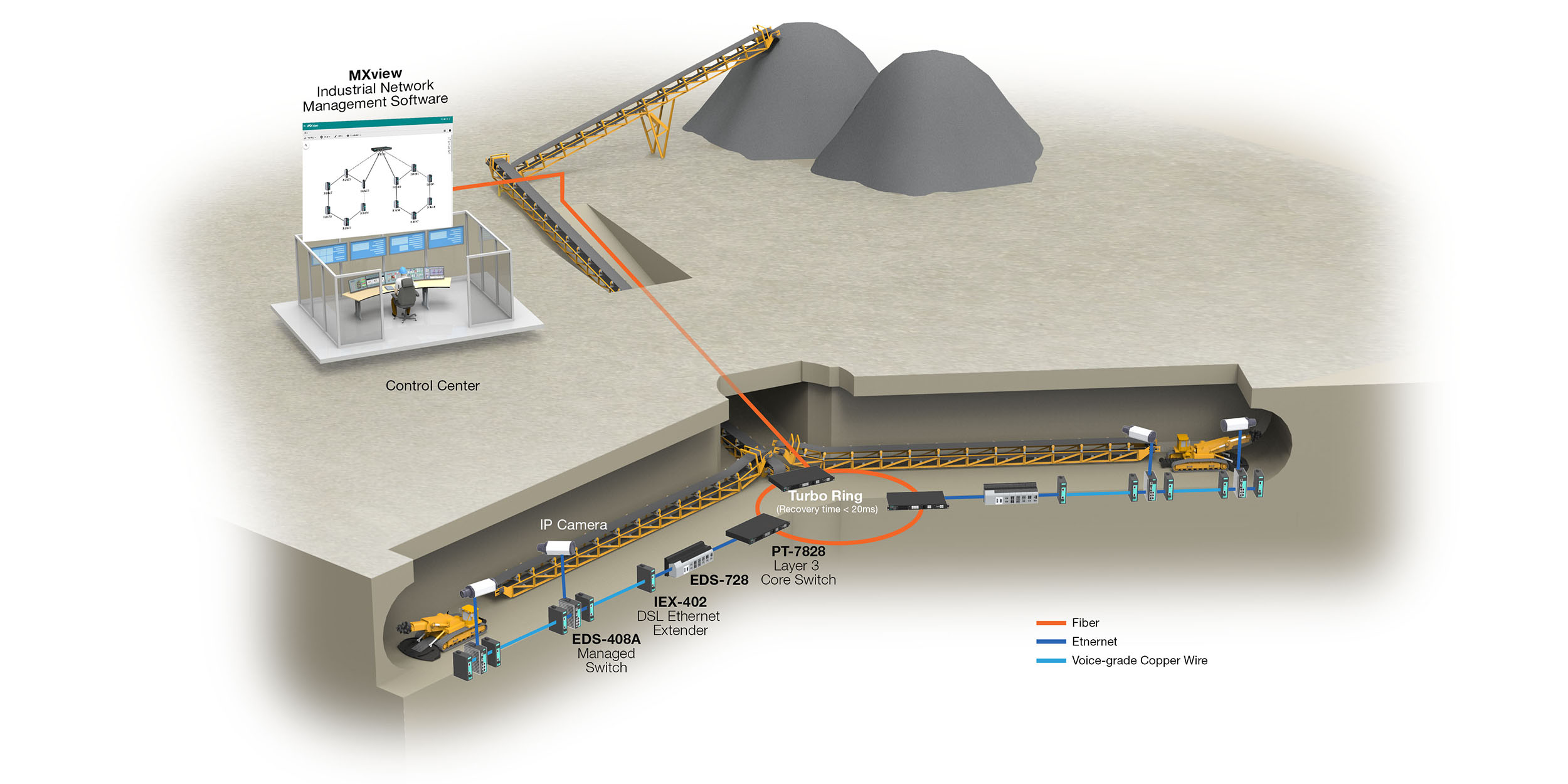

Moxa cung cấp các bộ mở rộng DSL công nghiệp được quản lý để cho phép các bộ mở rộng VDSL2 đường dài (300 mét đến 3 km cho các bộ mở rộng VDSL2 và lên đến 8 km với các bộ mở rộng G.SHDSL) kết nối Ethernet cảm biến từ xa, điểm I/O và thậm chí cả camera quan sát HD sử dụng cấu trúc liên kết chuỗi daisy với hệ thống cáp đồng hiện tại của mỏ. Với giải pháp này, các nhà khai thác có thể dễ dàng sử dụng hệ thống dây hiện có để mở rộng và thay đổi thiết kế mạng của họ cùng với việc chuyển đổi các vị trí và đường dẫn khoan. Toàn bộ hệ thống được xây dựng và kết nối với nhau bằng mạng đường trục lớp 3, trong đó các thiết bị đều ở nhiệt độ rộng và không quạt để đảm bảo hoạt động đáng tin cậy trong môi trường ngầm khắc nghiệt. Ngoài ra, một hệ thống quản lý mạng tập trung thời gian thực đã được triển khai để cung cấp cho các nhà khai thác khả năng giám sát toàn bộ hệ thống từ xa, để họ có thể xác định trạng thái của mạng ngay lập tức
Các sản phẩm được sử dụng
- Managed Switch: EDS-408A
- DSL Ethernet Extender: IEX-402
- Switch: EDS-728
- Layer 3 Core Switch: PT-7828
Moxa đã làm được gì?
- Sử dụng hệ thống dây đồng hiện có cho các kết nối Ethernet điểm-điểm qua công nghệ DSL
- Có thể hỗ trợ Ethernet trên khoảng cách lên tới 3 km cho VDSL2 và 8 km cho G.SHDSL với tốc độ dữ liệu lên tới 100 Mbps và 15,3 Mbps
- CO/CPE tự động trên các bộ mở rộng DSL để cài đặt dễ dàng cắm và chạy
- Đầy đủ các LED báo cường độ kết nối trên bộ mở rộng DSL để xử lý sự cố tại chỗ một cách đơn giản
- Thiết kế công nghiệp không quạt để hoạt động trong môi trường khắc nghiệt làm tăng tính khả dụng của hệ thống và giảm chi phí bảo trì
- MXview với giao diện trực quan hóa thiết bị để quản lý từ xa dễ dàng
