Chuyển RS485 sang cáp quang là gì? Giải pháp truyền xa và chống nhiễu cho hệ thống công nghiệp
Trong các hệ thống công nghiệp, giao thức RS485 (Modbus RTU) vẫn được sử dụng rộng rãi nhờ tính ổn định và chi phí thấp. Tuy nhiên, RS485 tồn tại nhiều hạn chế như khoảng cách truyền giới hạn và dễ bị nhiễu điện từ.
Nếu bạn cần cái nhìn tổng thể về các chuẩn RS232, RS422 và RS485 khi chuyển sang cáp quang, có thể tham khảo bài RS232/RS485/RS422 sang cáp quang.
Trong bài viết này, chúng ta sẽ tập trung chuyên sâu vào RS485 – chuẩn giao tiếp phổ biến nhất trong công nghiệp, đặc biệt trong các hệ thống SCADA và Modbus.
Ngoài ra, bạn có thể tham khảo thêm series cáp quang công nghiệp hoặc bài cáp quang công nghiệp là gì để nắm nền tảng.

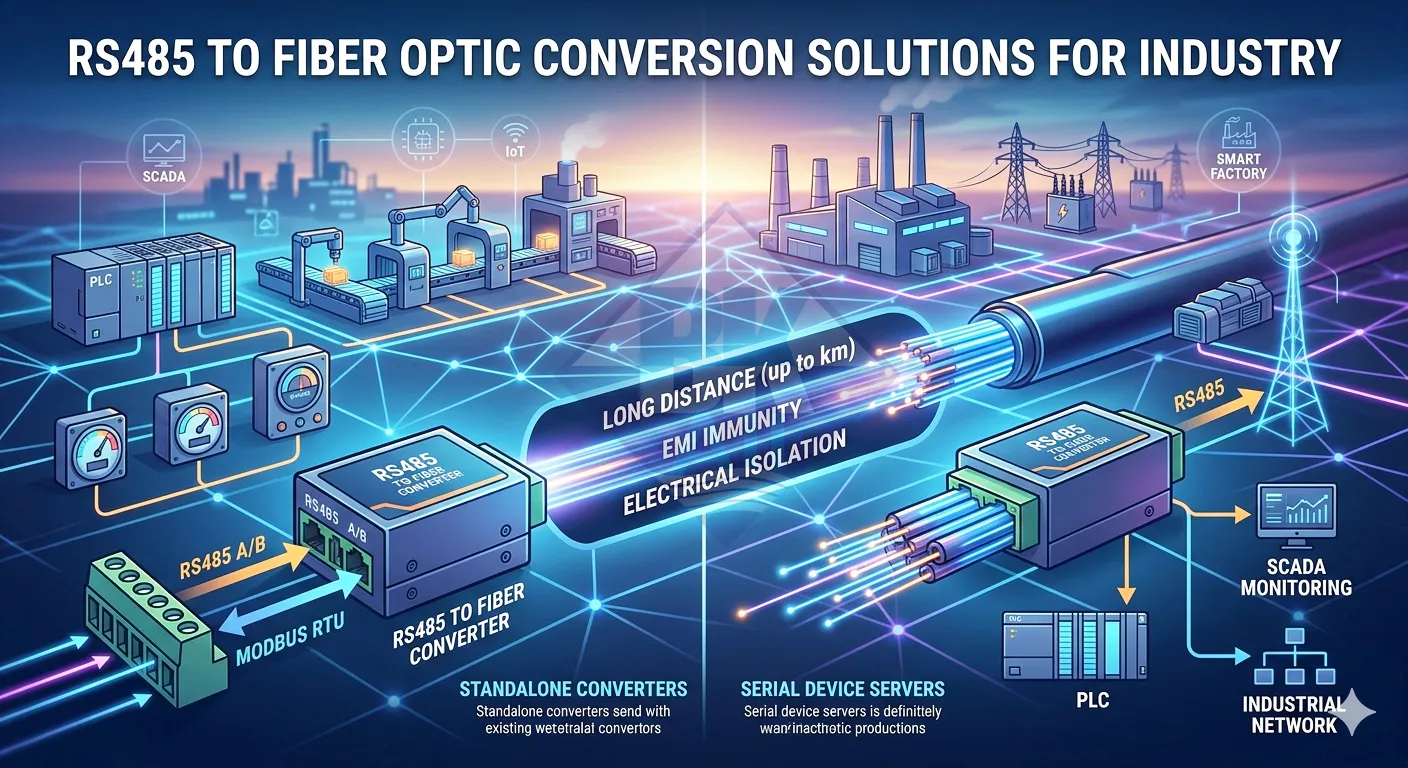

1. Chuyển RS485 sang cáp quang là gì?
Đây là quá trình chuyển đổi tín hiệu điện RS485 thành tín hiệu quang để truyền trên sợi quang, sau đó chuyển đổi ngược lại ở đầu nhận.
Giải pháp này giúp:
- Tăng khoảng cách truyền từ vài trăm mét lên hàng km
- Chống nhiễu điện từ (EMI)
- Cách ly điện hoàn toàn giữa các thiết bị
Đây là ứng dụng điển hình khi cần sử dụng cáp quang thay thế cáp đồng.
2. Nguyên lý hoạt động chi tiết
2.1 Tín hiệu RS485 → tín hiệu quang
- Thiết bị converter nhận tín hiệu RS485 (A/B)
- Chuyển đổi sang tín hiệu ánh sáng
2.2 Truyền qua cáp quang
- Tín hiệu truyền qua lõi sợi quang
- Không bị ảnh hưởng bởi nhiễu điện
Chi tiết cơ chế truyền có thể tham khảo nguyên lý truyền dẫn và suy hao tín hiệu quang.
2.3 Tín hiệu quang → RS485
- Thiết bị đầu nhận chuyển đổi lại tín hiệu RS485
3. Các giải pháp chuyển đổi RS485 sang quang
3.1 Bộ chuyển đổi RS485 ↔ Fiber (Converter chuyên dụng)
- Chuyển đổi trực tiếp RS485 sang quang
- Không cần cấu hình
- Hoạt động point-to-point
Ưu điểm
- Đơn giản, dễ triển khai
- Chi phí thấp
Nhược điểm
- Không quản lý được mạng
- Không mở rộng linh hoạt
3.2 Sử dụng Serial Device Server + cáp quang
Giải pháp nâng cao là chuyển RS485 sang Ethernet, sau đó truyền qua quang (xem thêm chuyển Ethernet sang cáp quang).
- RS485 → Ethernet → Fiber
- Tích hợp quản lý mạng
Ưu điểm
- Mở rộng hệ thống dễ dàng
- Tích hợp SCADA
- Hỗ trợ nhiều node
4. Lựa chọn cáp và module phù hợp
- Khoảng cách ngắn → Multi-mode
- Khoảng cách xa → Single-mode
Xem chi tiết tại so sánh Single-mode và Multi-mode.
Nếu sử dụng switch quang, cần dùng SFP Module phù hợp.
Đồng thời cần đảm bảo chất lượng đầu nối cáp quang.
5. Ứng dụng thực tế
- Kết nối PLC qua RS485 ở khoảng cách xa
- Hệ thống Modbus RTU trong nhà máy
- Giám sát năng lượng (điện, nước, gas)
- Hệ thống SCADA phân tán
Các hệ thống này thường kết hợp với mô hình mạng cáp quang để tăng độ ổn định.
6. Các lỗi thường gặp khi chuyển RS485 sang quang
- Suy hao tín hiệu → xem lỗi cáp quang
- SFP không lên link → lỗi SFP
- Đấu sai A/B trong RS485
- Nhiễu do tiếp địa không đúng
7. Giải pháp thiết bị thực tế BKAII cung cấp
BKAII cung cấp đầy đủ giải pháp cho hệ thống RS485 qua quang:
- Bộ chuyển đổi RS485 ↔ Fiber
- Serial Device Server công nghiệp
- Switch công nghiệp có cổng quang
- SFP module các loại
Giải pháp phù hợp cho:
- Nhà máy sản xuất
- Trạm điện, năng lượng
- Hệ thống giao thông
Kết luận
Chuyển RS485 sang cáp quang là giải pháp hiệu quả để mở rộng khoảng cách, chống nhiễu và nâng cao độ ổn định cho hệ thống công nghiệp.
Tùy vào quy mô, bạn có thể lựa chọn giải pháp converter đơn giản hoặc hệ thống tích hợp qua Ethernet để tối ưu lâu dài.
