Tại sao SFP không nhận tín hiệu? Checklist xử lý lỗi SFP không lên link chi tiết
Trong hệ thống mạng công nghiệp sử dụng cáp quang, lỗi SFP không nhận tín hiệu hoặc không lên link là một trong những sự cố phổ biến nhất. Điều này có thể khiến toàn bộ hệ thống SCADA hoặc dây chuyền sản xuất bị gián đoạn.
Nếu bạn chưa nắm rõ nền tảng, có thể xem lại series cáp quang công nghiệp đầy đủ hoặc bài SFP Module là gì để hiểu nguyên lý hoạt động.
Bài viết này sẽ giúp bạn chẩn đoán nhanh nguyên nhân SFP không lên link và đưa ra checklist xử lý thực tế, dễ áp dụng.
1. Sai loại SFP (Module mismatch)
Nguyên nhân
- SFP không tương thích với thiết bị
- Dùng module không đúng chuẩn (Industrial vs Commercial)
Hậu quả
- Switch không nhận module
- Không có tín hiệu quang
Cách khắc phục
- Kiểm tra danh sách tương thích của switch công nghiệp có cổng quang
- Sử dụng module đúng chuẩn, ưu tiên chính hãng
2. Sai bước sóng (Wavelength mismatch)
Nguyên nhân
- Một đầu dùng 1310nm, đầu còn lại dùng 1550nm
- Không kiểm tra thông số SFP khi lắp đặt
Hậu quả
- Link không lên
- Tín hiệu không truyền được
Cách khắc phục
- Đảm bảo hai đầu cùng bước sóng
- Đối chiếu thông số trong SFP Module
3. Sai loại cáp quang (Single-mode / Multi-mode)
Nguyên nhân
- Dùng SFP single-mode nhưng cáp là multi-mode hoặc ngược lại
Hậu quả
- Suy hao cao
- Link chập chờn hoặc không lên
Cách khắc phục
- Đồng bộ SFP và loại cáp
- Tham khảo so sánh Single-mode và Multi-mode
4. Suy hao tín hiệu vượt ngưỡng
Nguyên nhân
- Khoảng cách vượt quá khả năng SFP
- Cáp kém chất lượng hoặc nhiều điểm nối
Hậu quả
- Không đủ công suất quang để nhận tín hiệu
- Link không ổn định
Cách khắc phục
- Tính toán dựa trên nguyên lý suy hao cáp quang
- Giảm số điểm nối trung gian
5. Lỗi đầu nối quang (Connector)
Nguyên nhân
- Connector bẩn, trầy xước
- Không đúng chuẩn LC/SC
Hậu quả
- Tín hiệu yếu hoặc mất hoàn toàn
Cách khắc phục
- Vệ sinh đầu nối
- Kiểm tra đúng loại đầu nối cáp quang
6. Đấu sai Tx/Rx
Nguyên nhân
- Cắm nhầm sợi truyền (Tx) và nhận (Rx)
Hậu quả
- Không có tín hiệu
Cách khắc phục
- Đổi chéo 2 đầu cáp
7. Thiết bị trung gian lỗi hoặc không phù hợp
Nguyên nhân
- Switch lỗi port quang
- Media converter không tương thích
Cách khắc phục
- Test bằng thiết bị khác
- Kiểm tra media converter quang nếu có sử dụng
8. Lỗi cấu hình mạng (Topology, VLAN, Ring)
Nguyên nhân
- Loop mạng hoặc cấu hình sai Ring
- VLAN không đúng
Cách khắc phục
- Kiểm tra lại mô hình mạng cáp quang
- Đảm bảo cấu hình đúng

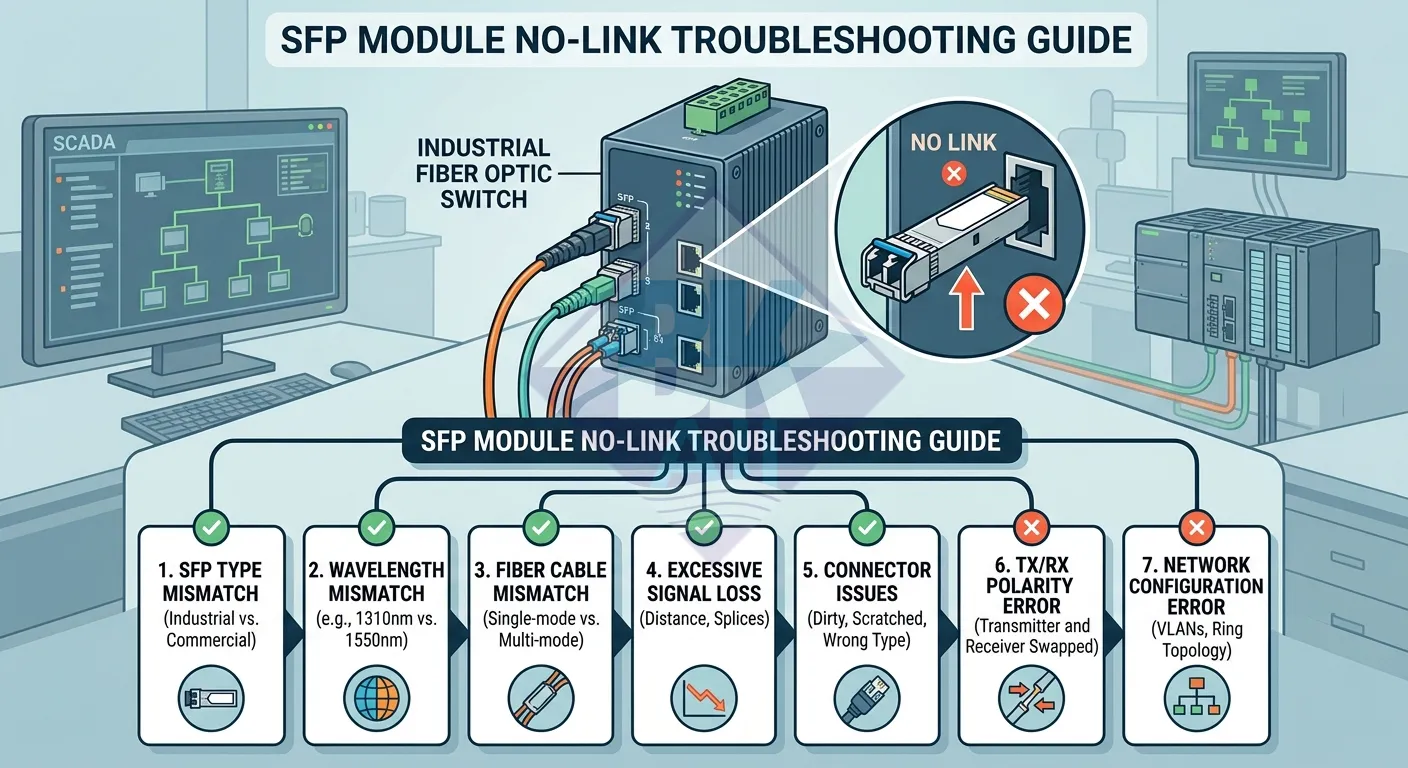

9. Checklist debug nhanh khi SFP không lên link
- ✔ Kiểm tra đèn Link trên switch
- ✔ Kiểm tra SFP có tương thích không
- ✔ Kiểm tra bước sóng
- ✔ Kiểm tra loại cáp (SM/MM)
- ✔ Kiểm tra Tx/Rx
- ✔ Vệ sinh connector
- ✔ Test đổi SFP
- ✔ Kiểm tra cấu hình mạng
Kết luận
Lỗi SFP không lên link thường đến từ cấu hình sai, chọn sai thiết bị hoặc lỗi vật lý. Việc kiểm tra theo checklist sẽ giúp bạn xác định nguyên nhân nhanh chóng.
Nếu bạn muốn tìm hiểu thêm các lỗi tổng quát, có thể xem bài các lỗi cáp quang và cách khắc phục để có cái nhìn đầy đủ hơn.
