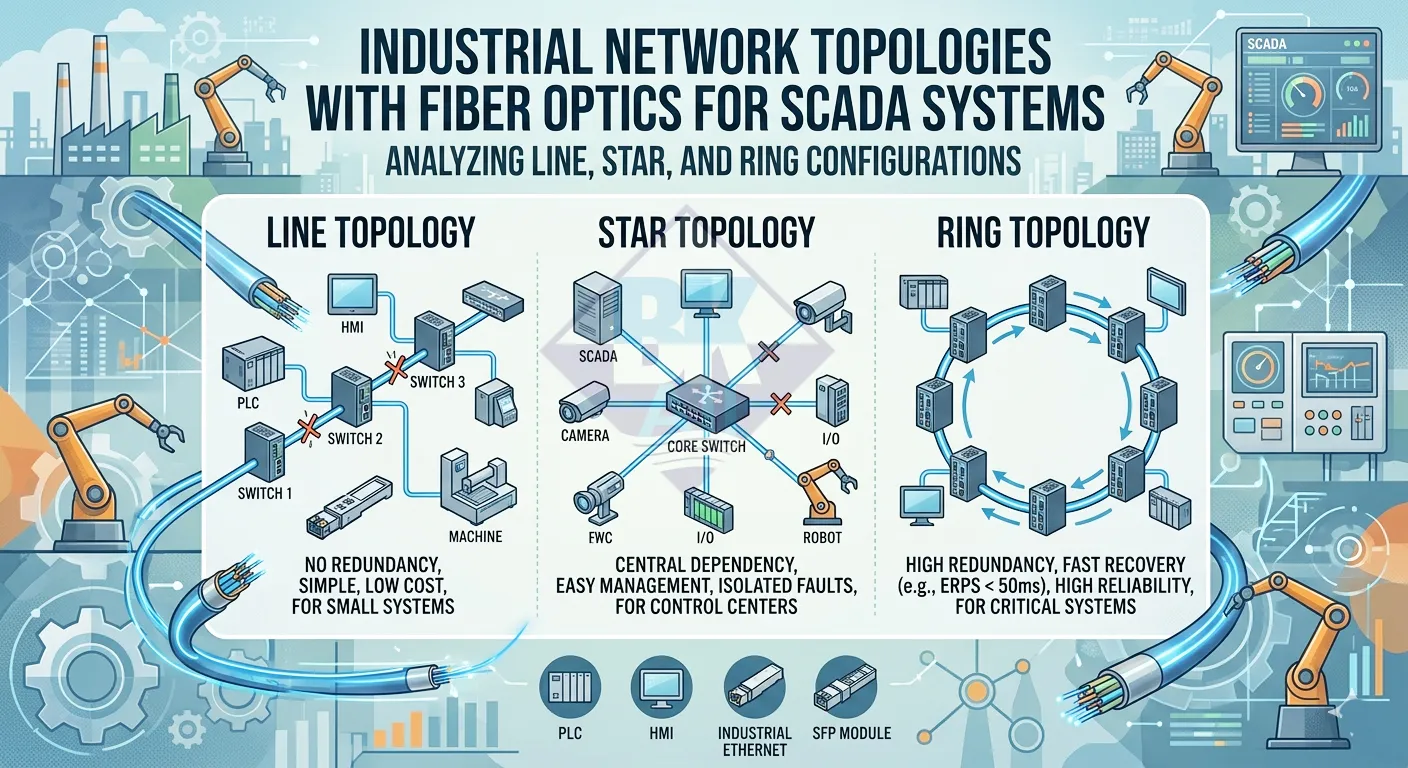

Mô hình mạng công nghiệp sử dụng cáp quang – Phân tích topology Ring, Star, Line trong hệ thống SCADA

Trong các hệ thống mạng công nghiệp hiện đại, đặc biệt là SCADA, nhà máy thông minh và hạ tầng IIoT, việc lựa chọn mô hình mạng (topology) đóng vai trò quyết định đến độ ổn định, khả năng mở rộng và mức độ dự phòng.

Cáp quang công nghiệp không chỉ giúp tăng khoảng cách truyền dẫn mà còn cho phép triển khai các topology nâng cao như Ring, Star và Line, đáp ứng yêu cầu khắt khe về độ tin cậy trong môi trường công nghiệp. Nếu bạn cần nắm tổng thể nền tảng, có thể xem lại series cáp quang công nghiệp đầy đủ tại đây.

Trước khi đi vào topology, bạn nên hiểu rõ cáp quang công nghiệp là gì cũng như nguyên lý hoạt động để có cái nhìn tổng thể về hệ thống.

1. Tổng quan về topology trong mạng công nghiệp

Topology mạng là cách các thiết bị (PLC, HMI, Switch, Server…) được kết nối với nhau.

Trong môi trường công nghiệp, topology cần đảm bảo:

Độ tin cậy cao (High Availability)
Khả năng dự phòng (Redundancy)
Thời gian phục hồi nhanh (Recovery Time)
Khả năng mở rộng hệ thống

Ba topology phổ biến nhất khi sử dụng cáp quang:

Line (Daisy Chain)
Star
Ring (Vòng)

Việc lựa chọn topology cũng liên quan chặt chẽ đến loại cáp sử dụng, ví dụ cáp quang Single-mode và Multi-mode sẽ ảnh hưởng trực tiếp đến khoảng cách và kiến trúc mạng.

2. Topology Line (Daisy Chain) – Kết nối chuỗi đơn giản

2.1 Nguyên lý hoạt động

Trong mô hình Line, các thiết bị được kết nối nối tiếp với nhau theo dạng chuỗi:

Switch 1 → Switch 2 → Switch 3 → … → Switch N

Mô hình này thường sử dụng các thiết bị như switch công nghiệp có cổng quang để truyền tín hiệu xuyên suốt hệ thống.

2.2 Ưu điểm

Triển khai đơn giản, chi phí thấp
Ít yêu cầu về cấu hình
Phù hợp hệ thống nhỏ

2.3 Nhược điểm

Không có dự phòng
Một điểm lỗi có thể làm gián đoạn toàn bộ hệ thống phía sau
Khó mở rộng nếu hệ thống lớn

2.4 Ứng dụng thực tế

Dây chuyền sản xuất nhỏ
Kết nối PLC – HMI trong phạm vi hẹp
Hệ thống giám sát đơn giản

3. Topology Star – Mô hình hình sao trung tâm

3.1 Nguyên lý hoạt động

Tất cả thiết bị kết nối về một switch trung tâm:

Core Switch ⇄ Các thiết bị (PLC, Camera, HMI…)

Trong mô hình này, các kết nối thường sử dụng module quang, bạn có thể tham khảo chi tiết về SFP Module và cách lựa chọn để đảm bảo tương thích.

3.2 Ưu điểm

Dễ quản lý và giám sát
Lỗi một nhánh không ảnh hưởng toàn hệ thống
Hiệu suất ổn định

3.3 Nhược điểm

Phụ thuộc vào thiết bị trung tâm (single point of failure)
Tốn cáp quang hơn
Chi phí đầu tư cao hơn Line

3.4 Ứng dụng thực tế

Trung tâm điều khiển SCADA
Hệ thống camera giám sát nhà máy
Mạng backbone trong tòa nhà công nghiệp

4. Topology Ring – Mô hình vòng có dự phòng

4.1 Nguyên lý hoạt động

Các switch được kết nối thành vòng khép kín:

Switch 1 → Switch 2 → … → Switch N → quay lại Switch 1

Trong trạng thái bình thường, một đường sẽ bị block để tránh loop. Khi xảy ra sự cố, hệ thống sẽ tự động kích hoạt đường dự phòng.

Để đảm bảo hiệu quả truyền dẫn trong vòng, cần tính toán kỹ suy hao, bạn có thể tham khảo bài nguyên lý truyền dẫn và suy hao tín hiệu quang.

4.2 Các giao thức Ring phổ biến

RSTP (Rapid Spanning Tree Protocol)
ERPS (Ethernet Ring Protection Switching)
Turbo Ring (Moxa)

4.3 Ưu điểm

Có khả năng dự phòng cao
Thời gian phục hồi nhanh (<50ms với ERPS)
Phù hợp hệ thống lớn, yêu cầu uptime cao

4.4 Nhược điểm

Cấu hình phức tạp hơn
Chi phí thiết bị cao
Yêu cầu switch managed

4.5 Ứng dụng thực tế

Hệ thống SCADA nhà máy điện
Nhà máy sản xuất liên tục (xi măng, thép, thực phẩm)
Hạ tầng giao thông thông minh

5. So sánh nhanh 3 topology

Tiêu chí	Line	Star	Ring
Độ tin cậy	Thấp	Trung bình	Cao
Dự phòng	Không	Hạn chế	Có
Chi phí	Thấp	Trung bình	Cao
Độ phức tạp	Thấp	Trung bình	Cao
Ứng dụng	Hệ nhỏ	Trung tâm	Hệ lớn, critical

6. Lựa chọn topology phù hợp trong thực tế

Việc lựa chọn topology không chỉ phụ thuộc vào ngân sách mà còn vào đặc thù hệ thống:

Nhà máy nhỏ: Line hoặc Star
Hệ thống SCADA quan trọng: Ring (ERPS)
Hệ thống phân tán: Star kết hợp Ring (Hybrid)

Trong thực tế, nhiều hệ thống sử dụng mô hình Hybrid:

Core: Ring (dự phòng cao)
Access: Star hoặc Line

Đây là mô hình tối ưu giữa chi phí – hiệu suất – độ tin cậy.

7. Lưu ý khi triển khai mạng quang công nghiệp

Chọn đúng loại SFP Module
Tính toán link budget chính xác
Sử dụng switch công nghiệp có hỗ trợ Ring
Nếu cần chuyển đổi tín hiệu, có thể dùng media converter quang
Đảm bảo chất lượng đầu nối cáp quang
Xác định rõ khi nào nên dùng cáp quang để tối ưu chi phí

Kết luận

Mỗi topology mạng công nghiệp đều có vai trò riêng, nhưng với các hệ thống hiện đại, mô hình Ring và Hybrid đang trở thành tiêu chuẩn nhờ khả năng dự phòng và độ ổn định cao.

Việc hiểu rõ từng mô hình sẽ giúp các bạn trong quá trình thiết kế hệ thống SCADA và mạng công nghiệp tối ưu hơn, an toàn hơn và sẵn sàng cho chuyển đổi số.
