Chuyển đổi RS232/RS485/RS422 sang cáp quang: Giải pháp truyền xa và chống nhiễu trong công nghiệp

Trong các hệ thống truyền thông công nghiệp, chuẩn RS232, RS485, RS422 được sử dụng rộng rãi nhờ tính đơn giản và ổn định. Tuy nhiên, khi triển khai trong môi trường có khoảng cách xa hoặc nhiễu điện từ cao, các chuẩn truyền thông này bộc lộ nhiều hạn chế.

Giải pháp hiệu quả nhất trong trường hợp này là sử dụng bộ chuyển đổi RS232/RS485/RS422 sang cáp quang (Fiber Converter), giúp truyền dữ liệu khoảng cách xa hàng km và chống nhiễu gần như tuyệt đối.

1. Vì sao cần chuyển đổi RS232/RS485/RS422 sang cáp quang?

Trong thực tế, các chuẩn truyền thông điện như RS232/RS485/RS422 gặp các hạn chế sau:

Khoảng cách truyền giới hạn (RS485 tối đa ~1200m)
Dễ bị ảnh hưởng bởi nhiễu điện từ (EMI)
Không phù hợp với môi trường công nghiệp nặng

Cáp quang khắc phục hoàn toàn các nhược điểm trên nhờ truyền tín hiệu bằng ánh sáng thay vì điện.

Trong thực tế, chuẩn RS485 được sử dụng phổ biến nhất. Bạn có thể xem phân tích chi tiết tại bài chuyển RS485 sang cáp quang.

2. Bộ chuyển đổi RS232/RS485/RS422 sang cáp quang là gì?

Bộ chuyển đổi RS232/RS485/RS422 sang quang là thiết bị giúp chuyển đổi tín hiệu điện từ RS232/RS485/RS422 thành tín hiệu quang để truyền qua cáp quang, sau đó chuyển ngược lại thành tín hiệu điện ở đầu nhận.

👉 Nếu bạn chưa rõ về RS485, tham khảo thêm: Khái niệm cơ bản về RS485

3. Nguyên lý hoạt động của bộ chuyển đổi RS232/RS485/RS422 sang cáp quang

Bộ chuyển đổi RS232/RS485/RS422 sang cáp quang hoạt động theo nguyên lý chuyển đổi tín hiệu điện sang tín hiệu ánh sáng và ngược lại. Quá trình này diễn ra theo các bước cụ thể như sau:

3.1. Chuyển đổi tín hiệu điện sang tín hiệu quang

Ở phía truyền (Tx), thiết bị nhận tín hiệu điện từ cổng RS232/RS485/RS422 của PLC, cảm biến hoặc thiết bị điều khiển. Sau đó, tín hiệu này được đưa vào bộ chuyển đổi và biến đổi thành tín hiệu ánh sáng thông qua LED hoặc laser bên trong thiết bị.

Tín hiệu ánh sáng này sẽ được truyền đi trong lõi cáp quang dưới dạng xung quang, giúp loại bỏ hoàn toàn ảnh hưởng của nhiễu điện từ.

3.2. Truyền tín hiệu qua cáp quang

Tín hiệu quang di chuyển trong sợi cáp quang với tốc độ rất cao và gần như không bị suy hao trên khoảng cách dài. Tùy thuộc vào loại cáp sử dụng:

Multi-mode: phù hợp khoảng cách vài trăm mét đến vài km
Single-mode: có thể truyền xa đến hàng chục km

Do sử dụng ánh sáng thay vì dòng điện, tín hiệu hoàn toàn không bị ảnh hưởng bởi nhiễu từ các thiết bị như biến tần, động cơ hoặc đường dây điện công suất lớn.

3.3. Chuyển đổi tín hiệu quang về tín hiệu điện

Tại phía nhận (Rx), bộ chuyển đổi sẽ nhận tín hiệu ánh sáng từ cáp quang và sử dụng bộ thu quang (photo diode) để chuyển đổi lại thành tín hiệu điện. Tín hiệu này sau đó được đưa ra dưới dạng RS232/RS485/RS422 để thiết bị đầu cuối có thể xử lý.

3.4. Ví dụ minh họa thực tế

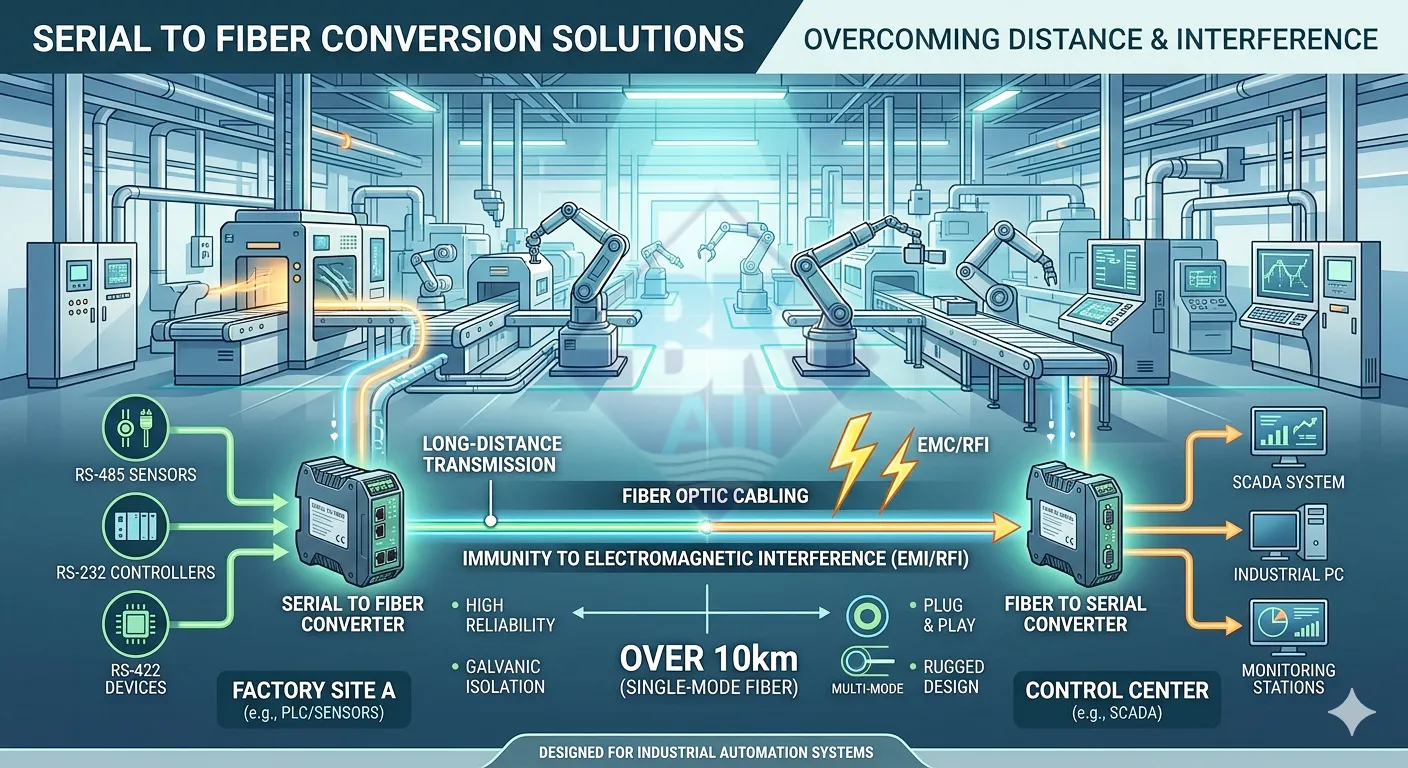

Giả sử bạn cần kết nối một PLC trong nhà máy A với hệ thống SCADA ở nhà điều hành cách đó 3km:

Nếu dùng RS485 trực tiếp → tín hiệu sẽ suy hao và dễ bị nhiễu
Nếu dùng bộ chuyển đổi sang cáp quang → tín hiệu được truyền ổn định, không nhiễu

Giải pháp sẽ bao gồm:

1 bộ chuyển đổi RS485 → Fiber tại phía PLC
1 bộ chuyển đổi Fiber → RS485 tại phía SCADA
Kết nối giữa 2 thiết bị bằng cáp quang

Nhờ đó, hệ thống vẫn sử dụng giao thức RS quen thuộc nhưng đạt được khoảng cách và độ ổn định vượt trội.

4. Lợi ích khi sử dụng cáp quang cho hệ thống RS232/RS485/RS422

Việc chuyển đổi từ truyền thông điện (RS232/RS485/RS422) sang cáp quang không chỉ là giải pháp thay thế, mà còn là bước nâng cấp quan trọng giúp hệ thống đạt được độ ổn định và khả năng mở rộng vượt trội.

Trước hết, lợi ích rõ ràng nhất là khả năng truyền tín hiệu khoảng cách rất xa. Trong khi RS485 thông thường chỉ đảm bảo tốt trong khoảng 1200m, thì khi sử dụng cáp quang, khoảng cách có thể mở rộng lên vài km, thậm chí hàng chục km nếu sử dụng cáp single-mode. Điều này đặc biệt quan trọng trong các hệ thống nhà máy lớn, khu công nghiệp hoặc hạ tầng phân tán.

Bên cạnh đó, cáp quang giúp chống nhiễu điện từ gần như tuyệt đối. Trong môi trường công nghiệp, nơi có nhiều biến tần, động cơ công suất lớn hoặc đường dây điện cao áp, nhiễu là nguyên nhân chính gây lỗi truyền thông. Do cáp quang truyền tín hiệu bằng ánh sáng thay vì dòng điện, nên hoàn toàn không bị ảnh hưởng bởi EMI.

Một lợi ích quan trọng khác là cách ly điện hoàn toàn giữa hai điểm kết nối. Điều này giúp bảo vệ thiết bị khỏi các sự cố như chênh lệch điện áp, sét lan truyền hoặc vòng lặp mass (ground loop), vốn rất phổ biến trong hệ thống công nghiệp.

Tổng thể, việc sử dụng cáp quang giúp tăng độ tin cậy, giảm lỗi và đảm bảo hệ thống vận hành ổn định trong thời gian dài.

5. Khi nào nên sử dụng giải pháp chuyển đổi sang cáp quang?

Không phải hệ thống nào cũng cần sử dụng cáp quang, tuy nhiên trong nhiều trường hợp, đây gần như là giải pháp bắt buộc để đảm bảo truyền thông ổn định.

Một trong những tình huống phổ biến nhất là khi khoảng cách truyền vượt quá giới hạn của RS485. Ví dụ, khi cần kết nối giữa các nhà xưởng, trạm điều khiển hoặc khu vực sản xuất cách xa nhau, việc kéo cáp đồng sẽ không đảm bảo tín hiệu, trong khi cáp quang có thể đáp ứng dễ dàng.

Ngoài ra, trong môi trường có nhiễu điện từ cao như nhà máy thép, xi măng hoặc hệ thống có nhiều biến tần, việc sử dụng cáp quang sẽ giúp loại bỏ hoàn toàn các vấn đề về nhiễu, từ đó giảm lỗi truyền thông và tránh gián đoạn hệ thống.

Giải pháp này cũng rất phù hợp cho các hệ thống SCADA diện rộng, nơi dữ liệu cần được truyền giữa nhiều khu vực khác nhau với độ tin cậy cao. Đặc biệt, trong các ứng dụng ngoài trời hoặc liên kết giữa các tòa nhà, cáp quang là lựa chọn tối ưu nhờ khả năng chống sét và chịu môi trường tốt.

Tóm lại, nếu hệ thống của bạn gặp các vấn đề về khoảng cách, nhiễu hoặc độ ổn định, thì chuyển sang cáp quang là hướng đi nên được ưu tiên.

6. Các loại bộ chuyển đổi RS232/RS485/RS422 sang cáp quang phổ biến

Trên thị trường hiện nay, bộ chuyển đổi RS sang cáp quang có nhiều loại khác nhau, được thiết kế để phù hợp với từng nhu cầu cụ thể của hệ thống.

Phổ biến nhất là bộ chuyển đổi RS485 sang cáp quang, do RS485 là chuẩn truyền thông được sử dụng rộng rãi trong công nghiệp. Các thiết bị này thường hỗ trợ truyền xa, nhiều node và hoạt động ổn định trong môi trường khắc nghiệt.

Ngoài ra, cũng có các bộ chuyển đổi dành cho RS232 và RS422, phục vụ cho các hệ thống cũ hoặc các thiết bị chuyên dụng. Tùy theo yêu cầu, người dùng có thể lựa chọn thiết bị phù hợp với chuẩn giao tiếp đang sử dụng.

Về mặt kết nối quang, thiết bị thường chia thành hai loại:

Loại 2 sợi (duplex): sử dụng hai sợi quang riêng biệt cho truyền và nhận
Loại 1 sợi (BiDi): truyền và nhận trên cùng một sợi, giúp tiết kiệm hạ tầng cáp

Bên cạnh đó, người dùng cũng cần lựa chọn giữa multi-mode và single-mode tùy theo khoảng cách truyền. Multi-mode phù hợp khoảng cách ngắn, trong khi single-mode dùng cho các hệ thống truyền xa.

Việc hiểu rõ các loại thiết bị sẽ giúp bạn lựa chọn đúng giải pháp, tránh lãng phí và đảm bảo hiệu quả vận hành.

7. Kinh nghiệm lựa chọn bộ chuyển đổi phù hợp

Để hệ thống hoạt động ổn định và hiệu quả, việc lựa chọn đúng bộ chuyển đổi RS sang cáp quang là rất quan trọng.

Trước hết, bạn cần xác định rõ khoảng cách truyền để lựa chọn loại cáp quang và thiết bị phù hợp (multi-mode hay single-mode). Đây là yếu tố quyết định đến khả năng hoạt động của toàn hệ thống.

Tiếp theo, hãy xem xét môi trường lắp đặt. Nếu hệ thống hoạt động trong môi trường công nghiệp nặng, nên ưu tiên các thiết bị có khả năng chống nhiễu, chịu nhiệt và hỗ trợ cách ly điện.

Một yếu tố quan trọng khác là chuẩn giao tiếp và tốc độ truyền. Đảm bảo thiết bị hỗ trợ đúng chuẩn RS232/RS485/RS422 và đáp ứng được baudrate của hệ thống.

Ngoài ra, bạn cũng nên quan tâm đến các yếu tố như nguồn cấp (DIN rail, DC), thương hiệu, độ ổn định lâu dài và khả năng hỗ trợ kỹ thuật từ nhà cung cấp.

Việc lựa chọn đúng ngay từ đầu sẽ giúp bạn tiết kiệm chi phí, giảm lỗi vận hành và đảm bảo hệ thống hoạt động ổn định trong nhiều năm.

8. So sánh RS485 thường và RS485 qua cáp quang

Tiêu chí	RS485 thường	RS485 qua cáp quang
Khoảng cách	~1200m	Vài km – hàng chục km
Chống nhiễu	Trung bình	Gần như tuyệt đối
Độ ổn định	Phụ thuộc môi trường	Rất cao

9. Ứng dụng thực tế

Kết nối PLC giữa các nhà xưởng
Hệ thống điện – trạm biến áp
Giám sát SCADA diện rộng
Hệ thống giao thông thông minh

10. Các thiết bị chuyển đổi RS232/RS485/RS422 sang cáp quang phổ biến trên thị trường

Hiện nay, trên thị trường có nhiều dòng bộ chuyển đổi RS232/RS485/RS422 sang cáp quang đến từ các hãng khác nhau, phục vụ đa dạng nhu cầu từ cơ bản đến cao cấp trong công nghiệp.

Là đơn vị phân phối thiết bị truyền thông công nghiệp tại Việt Nam, BKAII cung cấp nhiều dòng sản phẩm từ các thương hiệu uy tín như:

3Onedata: giải pháp phổ thông, giá thành hợp lý, phù hợp các hệ thống vừa và nhỏ
Moxa: thiết bị công nghiệp cao cấp, độ ổn định cao, phù hợp môi trường khắc nghiệt
Advantech: thương hiệu lớn với nhiều dòng sản phẩm đa dạng, dễ tích hợp hệ thống
ATC: giải pháp kinh tế, phù hợp các ứng dụng cơ bản

Các thiết bị này hỗ trợ nhiều chuẩn giao tiếp như RS232, RS485, RS422 và có thể lựa chọn loại cáp quang phù hợp (multi-mode hoặc single-mode) tùy theo khoảng cách truyền.

👉 Xem chi tiết sản phẩm: Danh sách bộ chuyển đổi RS232/RS485/RS422 sang cáp quang tại BKAII

11. Kết luận

Trong bối cảnh các hệ thống công nghiệp ngày càng mở rộng về quy mô và yêu cầu độ ổn định cao, việc sử dụng các chuẩn truyền thông như RS232, RS485, RS422 đơn thuần đôi khi không còn đáp ứng đủ. Đặc biệt khi phải truyền dữ liệu trên khoảng cách xa hoặc trong môi trường có nhiễu điện từ mạnh, các giải pháp truyền dẫn truyền thống sẽ bộc lộ nhiều hạn chế.

Chuyển đổi sang cáp quang là một hướng đi hiệu quả và bền vững, giúp khắc phục triệt để các vấn đề về suy hao tín hiệu, nhiễu điện từ và chênh lệch điện áp giữa các điểm kết nối. Nhờ đó, hệ thống không chỉ hoạt động ổn định hơn mà còn có thể mở rộng linh hoạt trong tương lai mà không cần thay đổi toàn bộ kiến trúc.

Tuy nhiên, để đạt được hiệu quả tối ưu, việc lựa chọn đúng thiết bị chuyển đổi và loại cáp quang phù hợp là yếu tố rất quan trọng. Người triển khai cần cân nhắc kỹ các yếu tố như khoảng cách truyền, môi trường lắp đặt, chuẩn giao tiếp và yêu cầu kỹ thuật của hệ thống.

Nếu bạn đang gặp khó khăn trong việc thiết kế hoặc lựa chọn giải pháp truyền thông phù hợp, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của BKAII để được tư vấn chi tiết và đưa ra phương án tối ưu nhất cho hệ thống của bạn.
