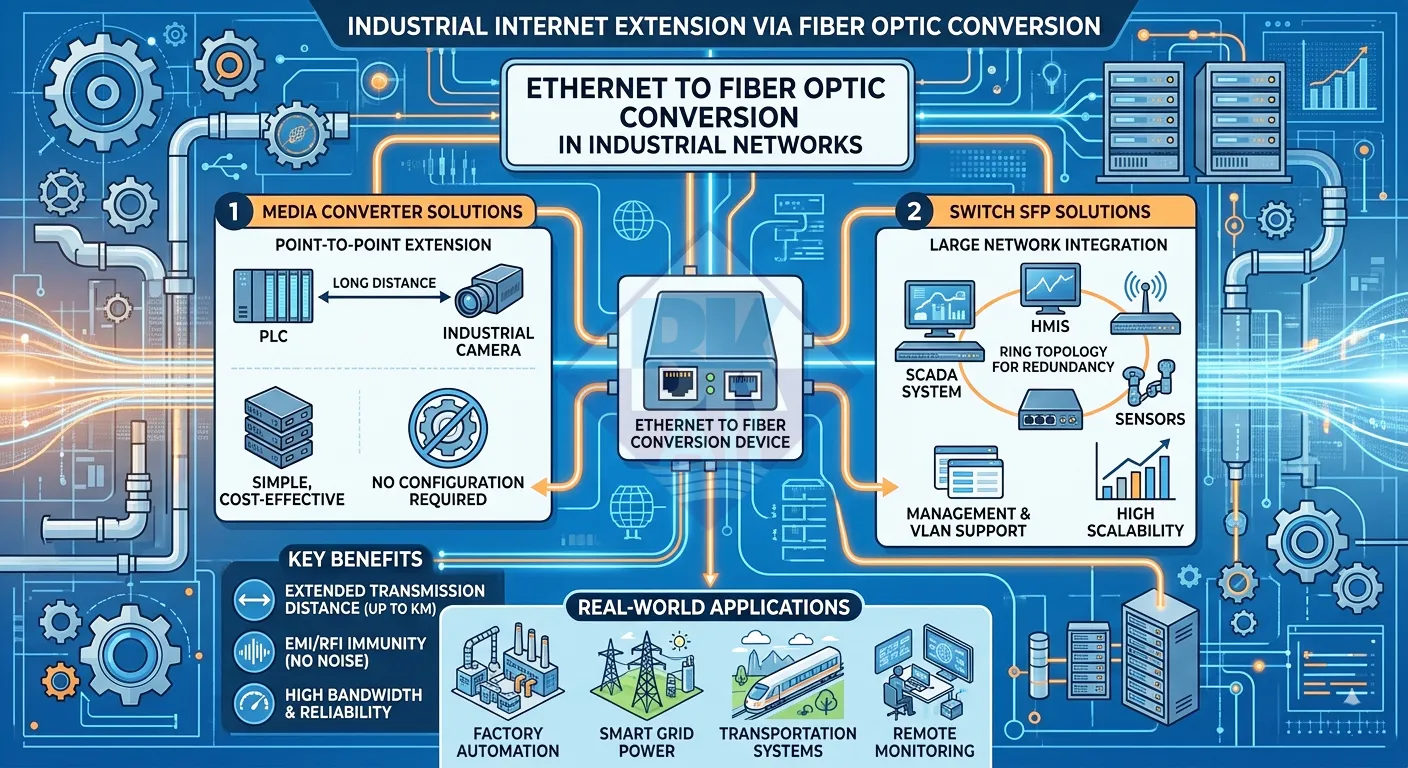

Chuyển đổi Ethernet sang cáp quang là gì? Nguyên lý và giải pháp mở rộng mạng công nghiệp
Trong các hệ thống mạng công nghiệp hiện đại, việc mở rộng khoảng cách truyền dẫn và đảm bảo tín hiệu ổn định là yêu cầu bắt buộc. Tuy nhiên, cáp Ethernet (cáp đồng) bị giới hạn khoảng cách (~100m) và dễ bị nhiễu trong môi trường công nghiệp.
Đây là lý do giải pháp chuyển đổi Ethernet sang cáp quang ngày càng được sử dụng rộng rãi. Nếu bạn chưa rõ nền tảng, có thể tham khảo series cáp quang công nghiệp hoặc bài cáp quang công nghiệp là gì.
1. Chuyển đổi Ethernet sang cáp quang là gì?
Chuyển đổi Ethernet sang cáp quang là quá trình biến đổi tín hiệu điện (Ethernet) thành tín hiệu quang để truyền đi trên sợi quang, sau đó chuyển đổi ngược lại ở đầu nhận.
Giải pháp này giúp:
- Mở rộng khoảng cách truyền dẫn lên hàng km
- Chống nhiễu điện từ (EMI)
- Tăng độ ổn định hệ thống
Việc sử dụng cáp quang đặc biệt phù hợp trong các trường hợp được phân tích tại bài khi nào nên dùng cáp quang.
2. Nguyên lý hoạt động chi tiết
Quá trình chuyển đổi diễn ra theo 3 bước:
2.1 Tín hiệu điện → tín hiệu quang
- Thiết bị chuyển đổi nhận tín hiệu Ethernet (RJ45)
- Module quang chuyển đổi thành ánh sáng (laser/LED)
2.2 Truyền dẫn qua sợi quang
- Tín hiệu ánh sáng truyền qua lõi sợi quang
- Ít suy hao và không bị nhiễu
Chi tiết về cơ chế truyền có thể xem tại nguyên lý truyền dẫn và suy hao tín hiệu quang.
2.3 Tín hiệu quang → tín hiệu điện
- Thiết bị đầu nhận chuyển ánh sáng về tín hiệu Ethernet
3. Các giải pháp chuyển đổi phổ biến
3.1 Sử dụng Media Converter quang
Media converter quang là thiết bị chuyên dụng để chuyển đổi tín hiệu Ethernet sang quang.
Ưu điểm
- Dễ triển khai
- Chi phí thấp
- Không cần cấu hình
Nhược điểm
- Không có tính năng quản lý
- Không phù hợp hệ thống lớn
3.2 Sử dụng switch có cổng SFP
Các switch công nghiệp có cổng quang tích hợp khe SFP cho phép kết nối trực tiếp cáp quang.
Module sử dụng là SFP Module.
Ưu điểm
- Tích hợp nhiều chức năng mạng
- Hỗ trợ VLAN, Ring, QoS
- Phù hợp hệ thống SCADA
Nhược điểm
- Chi phí cao hơn media converter
- Cần cấu hình
4. Lựa chọn loại cáp và module phù hợp
Việc lựa chọn đúng loại cáp và module là yếu tố quyết định thành công của hệ thống.
- Khoảng cách ngắn → Multi-mode
- Khoảng cách dài → Single-mode
Xem chi tiết tại so sánh Single-mode và Multi-mode.
Ngoài ra, cần đảm bảo chất lượng đầu nối cáp quang để giảm suy hao.
5. Ứng dụng thực tế trong công nghiệp
- Kết nối các tòa nhà trong nhà máy
- Hệ thống SCADA phân tán
- Kết nối camera giám sát khoảng cách xa
- Mạng backbone công nghiệp
Các hệ thống này thường triển khai theo mô hình mạng cáp quang như Ring hoặc Star.
6. Các lỗi thường gặp khi chuyển đổi Ethernet sang quang
- SFP không lên link → xem lỗi SFP không nhận tín hiệu
- Suy hao cao → xem các lỗi cáp quang
- Sai bước sóng hoặc loại cáp
7. Giải pháp thiết bị thực tế BKAII đang cung cấp
Hiện nay, BKAII cung cấp đầy đủ các giải pháp chuyển đổi Ethernet sang cáp quang cho hệ thống công nghiệp:
- Media converter công nghiệp
- Switch công nghiệp có cổng SFP
- SFP module (Single-mode / Multi-mode)
Giải pháp phù hợp cho:
- Nhà máy sản xuất
- Hệ thống SCADA
- Hạ tầng giao thông, năng lượng
Việc lựa chọn thiết bị cần dựa trên khoảng cách, môi trường và yêu cầu hệ thống để đảm bảo hiệu quả tối ưu.
8. So sánh Media Converter và Switch SFP – Nên chọn loại nào?
Trong thực tế triển khai, hai giải pháp phổ biến nhất để chuyển đổi Ethernet sang cáp quang là media converter và switch có cổng SFP. Tuy nhiên, mỗi loại phù hợp với những kịch bản hoàn toàn khác nhau.
Theo nguyên lý, media converter chỉ hoạt động ở tầng vật lý (Layer 1), thực hiện chuyển đổi tín hiệu đơn thuần, trong khi switch là thiết bị Layer 2/3 có khả năng xử lý và điều phối dữ liệu.
| Tiêu chí | Media Converter | Switch SFP |
|---|---|---|
| Chức năng | Chuyển đổi tín hiệu | Chuyển mạch + quản lý mạng |
| Layer OSI | Layer 1 | Layer 2 / Layer 3 |
| Cấu hình | Không cần | Cần cấu hình (VLAN, Ring...) |
| Chi phí | Thấp | Cao hơn |
| Khả năng mở rộng | Hạn chế | Cao |
| Ứng dụng | Kết nối điểm – điểm | Hệ thống mạng lớn |
9. Tư vấn chọn thiết bị theo từng case thực tế
Case 1: Kéo mạng từ tòa nhà A sang B (100m – 2km)
Giải pháp đề xuất: Media Converter
- Không cần cấu hình phức tạp
- Chi phí thấp
- Triển khai nhanh
👉 Phù hợp cho:
- Kết nối camera
- Kết nối văn phòng nhỏ
Case 2: Mạng nhà máy, nhiều thiết bị (PLC, HMI, SCADA)
Giải pháp đề xuất: Switch công nghiệp có SFP
- Quản lý VLAN
- Hỗ trợ Ring (dự phòng)
- Giám sát mạng
👉 Liên quan đến mô hình tại mô hình mạng cáp quang
Case 3: Nâng cấp hệ thống cũ (Ethernet → quang)
Giải pháp đề xuất: Media Converter
- Giữ nguyên hạ tầng Ethernet cũ
- Không cần thay switch
👉 Đây là giải pháp phổ biến khi chuyển từ cáp đồng sang cáp quang
Case 4: Hệ thống yêu cầu độ ổn định cao (SCADA, điện, giao thông)
Giải pháp đề xuất: Switch SFP + Ring topology
- Failover nhanh (<50ms)
- Giám sát lỗi dễ dàng
👉 Cần kết hợp với switch công nghiệp có cổng quang
Case 5: Lỗi SFP không lên link hoặc không ổn định
Giải pháp đề xuất:
- Kiểm tra lại module → lỗi SFP
- Kiểm tra suy hao → lỗi cáp quang
10. Kết luận lựa chọn nhanh
- Dùng Media Converter khi: hệ thống nhỏ, point-to-point, cần tiết kiệm chi phí
- Dùng Switch SFP khi: hệ thống lớn, cần quản lý và dự phòng
Trong các hệ thống hiện đại, xu hướng là ưu tiên switch công nghiệp có SFP để đảm bảo khả năng mở rộng và giám sát lâu dài.
