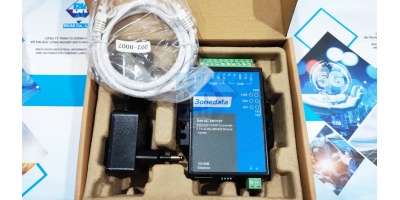

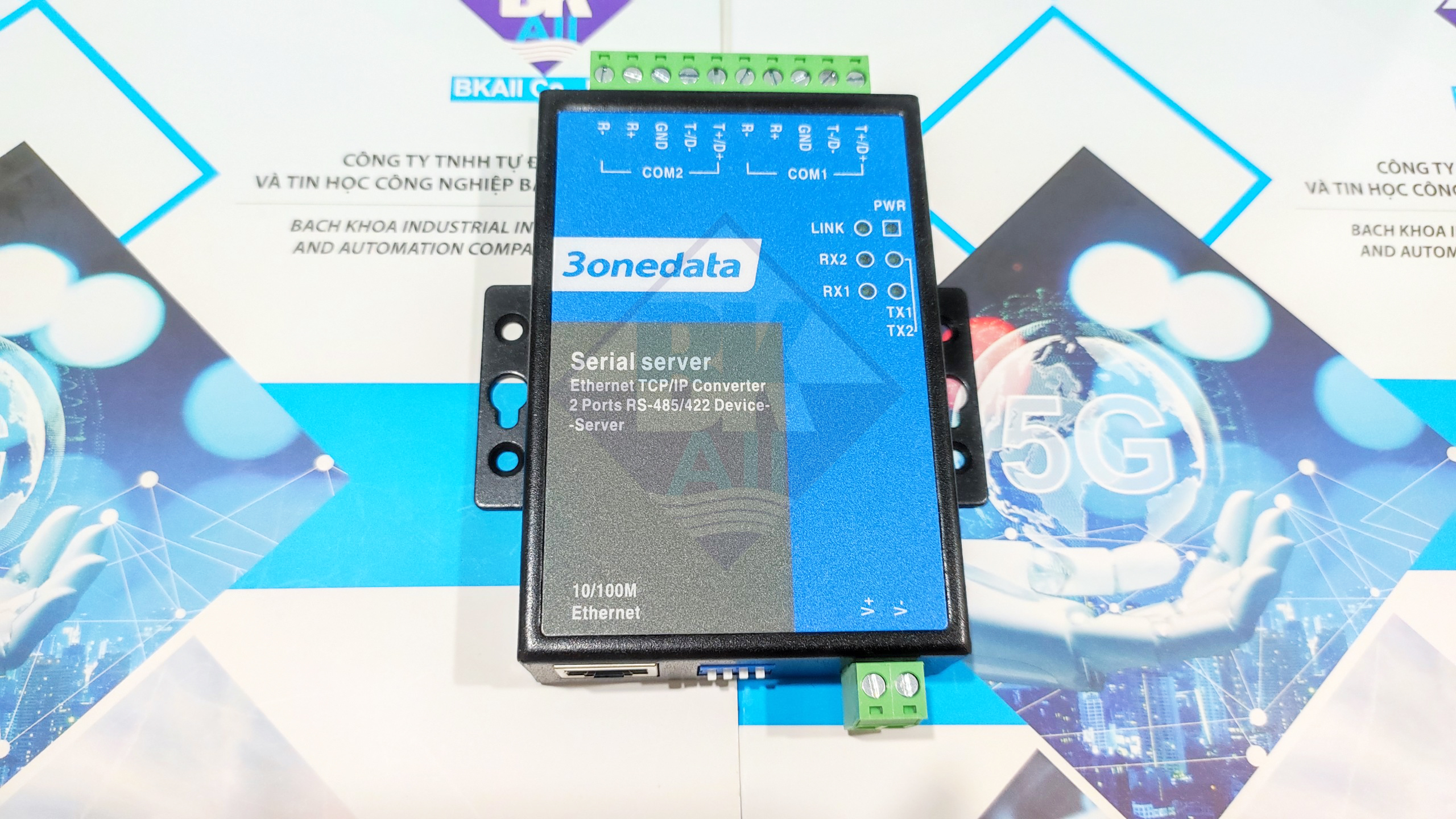

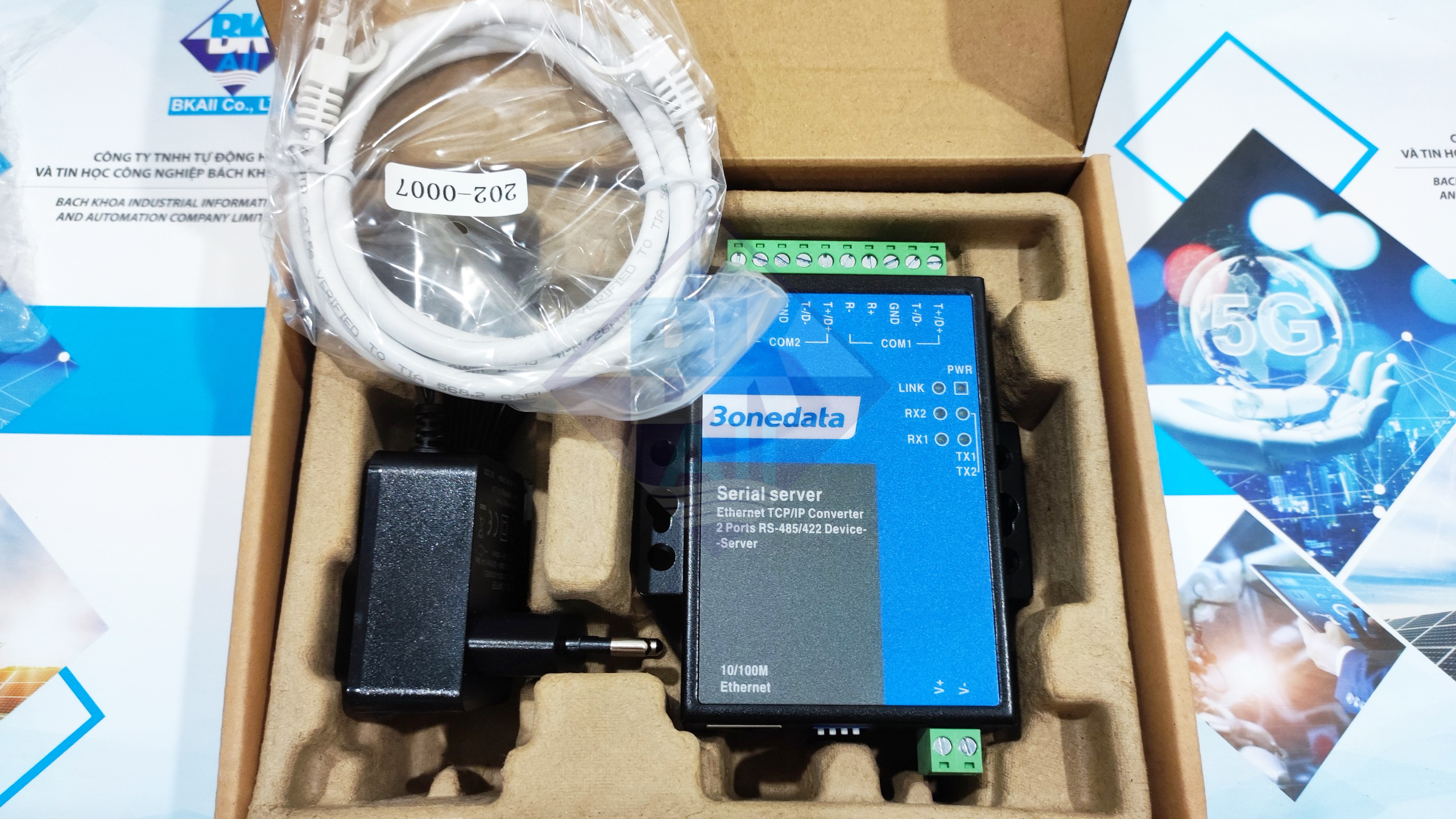

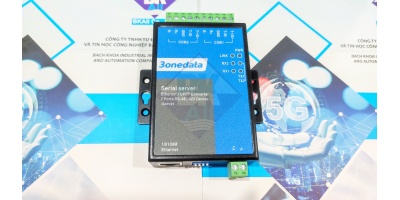

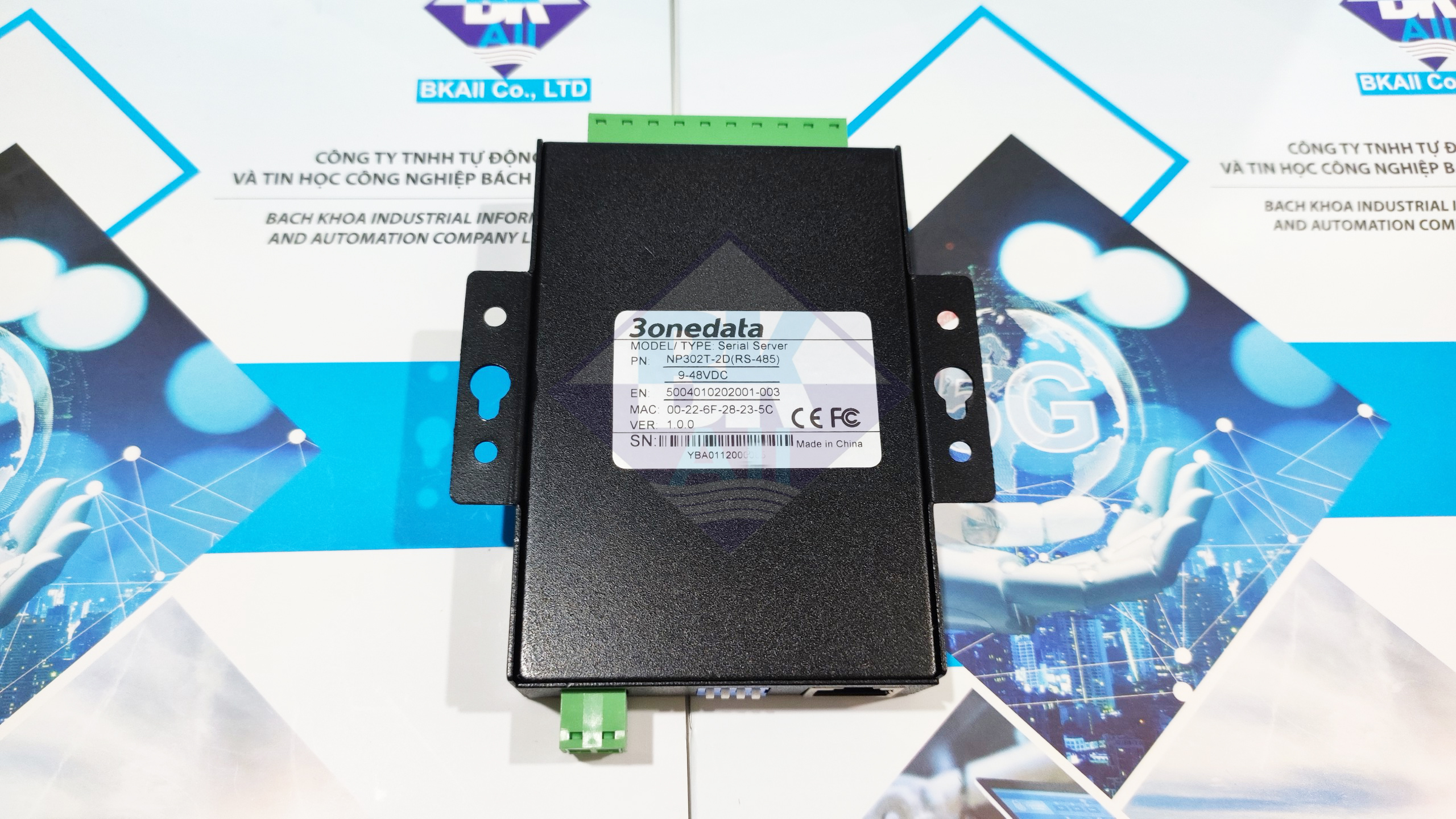

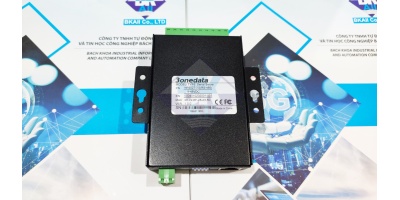

NP302T-2D(RS-485): Bộ chuyển đổi 2 cổng RS485/422 sang Ethernet

NP302T-2D (RS-485) là bộ chuyển đổi 2 cổng RS485/RS422 sang Ethernet công nghiệp hỗ trợ tốc độ mạng 10/100Mbps của hãng 3Onedata. Thiết bị cho phép chuyển đổi dữ liệu từ chuẩn truyền thông nối tiếp RS485/RS422 sang mạng Ethernet TCP/IP, giúp tích hợp các thiết bị công nghiệp truyền thống như PLC, RTU, cảm biến, máy đo vào hệ thống mạng hiện đại.

Trong nhiều hệ thống tự động hóa, các thiết bị hiện trường vẫn sử dụng giao tiếp nối tiếp như RS485 hoặc RS422. Khi cần kết nối các thiết bị này lên mạng LAN hoặc Internet, giải pháp phổ biến là sử dụng bộ chuyển đổi RS232 RS485 sang Ethernet hay còn gọi là serial device server là gì. NP302T-2D(RS-485) chính là một thiết bị thuộc nhóm này, cho phép truyền dữ liệu nối tiếp qua Ethernet với độ ổn định cao trong môi trường công nghiệp.

Thiết bị được thiết kế theo tiêu chuẩn công nghiệp với vỏ kim loại chắc chắn, kích thước nhỏ gọn, dễ dàng lắp đặt trong tủ điện hoặc hệ thống điều khiển. NP302T-2D(RS-485) hiện đang được ứng dụng rộng rãi trong các hệ thống M2M, IIoT như:

• Hệ thống điện lực và trạm biến áp
• Hệ thống quan trắc môi trường và khí tượng thủy văn
• Giao thông thông minh (ITS)
• Hệ thống kiểm soát an ninh và giám sát
• Tích hợp dữ liệu SCADA và hệ thống điều khiển

Nếu bạn muốn tìm hiểu sâu hơn về các chuẩn truyền thông nối tiếp như RS232, RS485 hoặc RS422 trong công nghiệp, bạn có thể tham khảo Series RS232/RS485/RS422 hoặc các bài phân tích giao thức truyền thông trong Series Modbus.

Tính năng nổi bật của NP302T-2D (RS-485)

• Hỗ trợ mạng Ethernet 10/100M
• 2 cổng RS-485/RS-422 độc lập
• Hỗ trợ cấu hình qua Web và Telnet
• Hỗ trợ giao thức TCP, UDP, ARP, ICMP, DHCP và DNS
• Hỗ trợ các chế độ TCP Server, TCP Client, TCP Auto, UDP và Real COM
• Hỗ trợ UDP multicast và UDP subnet
• Chức năng heartbeat và tự động ngắt kết nối khi timeout
• Hỗ trợ truyền thông qua gateway và router
• Hỗ trợ Virtual COM Port và tự động khôi phục khi mạng gián đoạn
• Cung cấp công cụ cấu hình Windows dễ sử dụng
• Thiết kế công nghiệp chuẩn IP30
• Không quạt, tiêu thụ điện năng thấp
• Nhiệt độ hoạt động rộng: −40 ~ 85°C

Thông số kỹ thuật

Cổng Ethernet
Standard: 10Base-T, 100Base-TX
Protocol: TCP, UDP, ARP, ICMP, DHCP
Speed: 10/100Mbps
Working mode: TCP Server / Client
Transfer distance: 100m

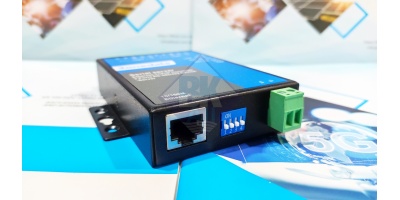

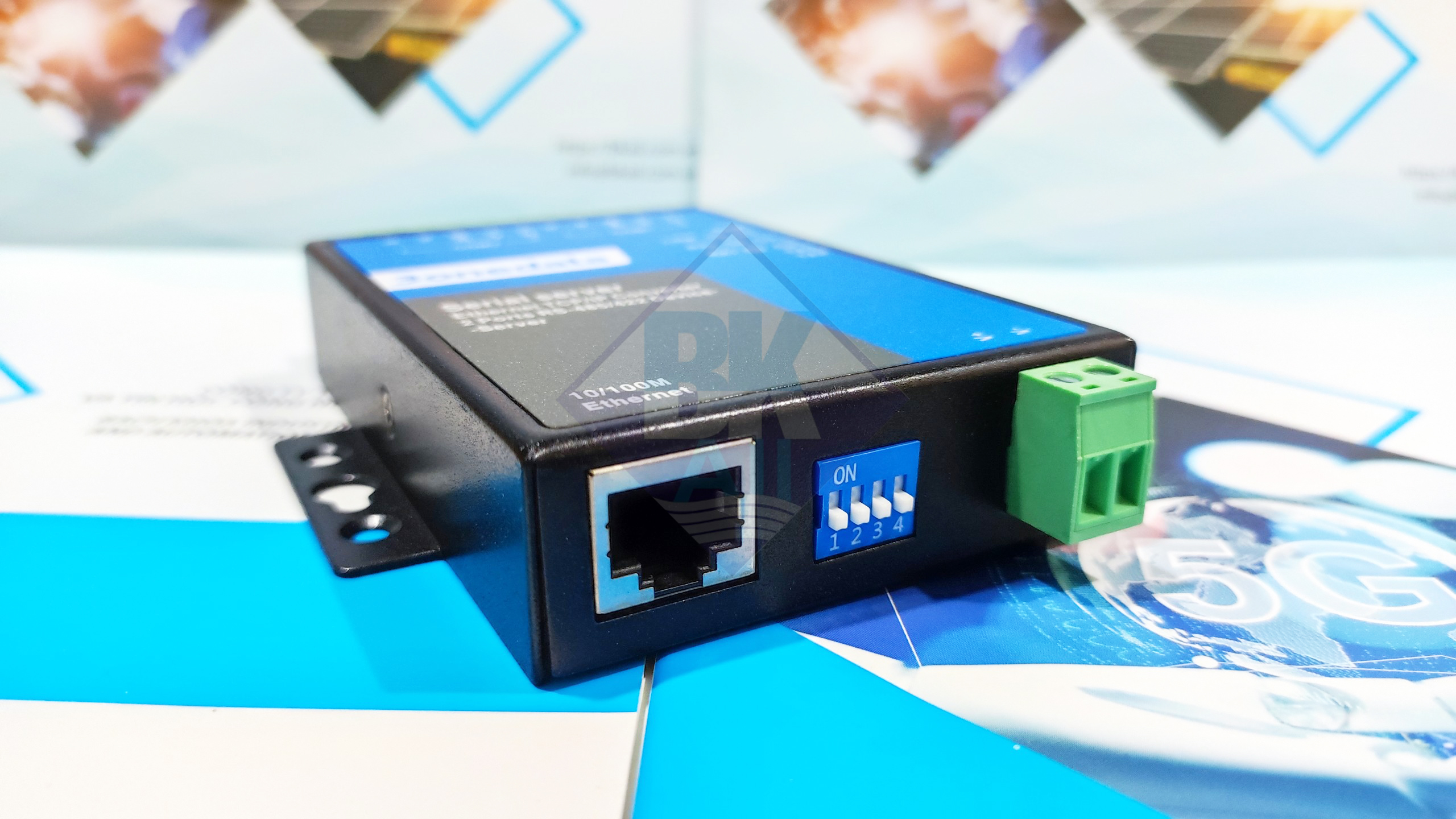

Connector: RJ45

Cổng RS485/422
Số cổng: 2
RS485 signal: D+, D-, GND
RS422 signal: T+, T-, GND, R+, R-
Parity: None, Even, Odd, Space, Mark
Data bit: 5/6/7/8 bit
Stop bit: 1 / 1.5 / 2 bit
Baud rate: 300bps – 115200bps
Số node hỗ trợ: 32
Khoảng cách truyền: 1200m

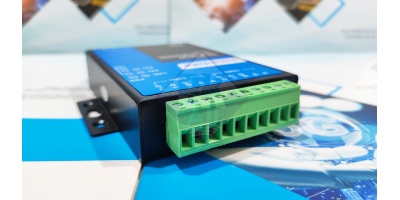

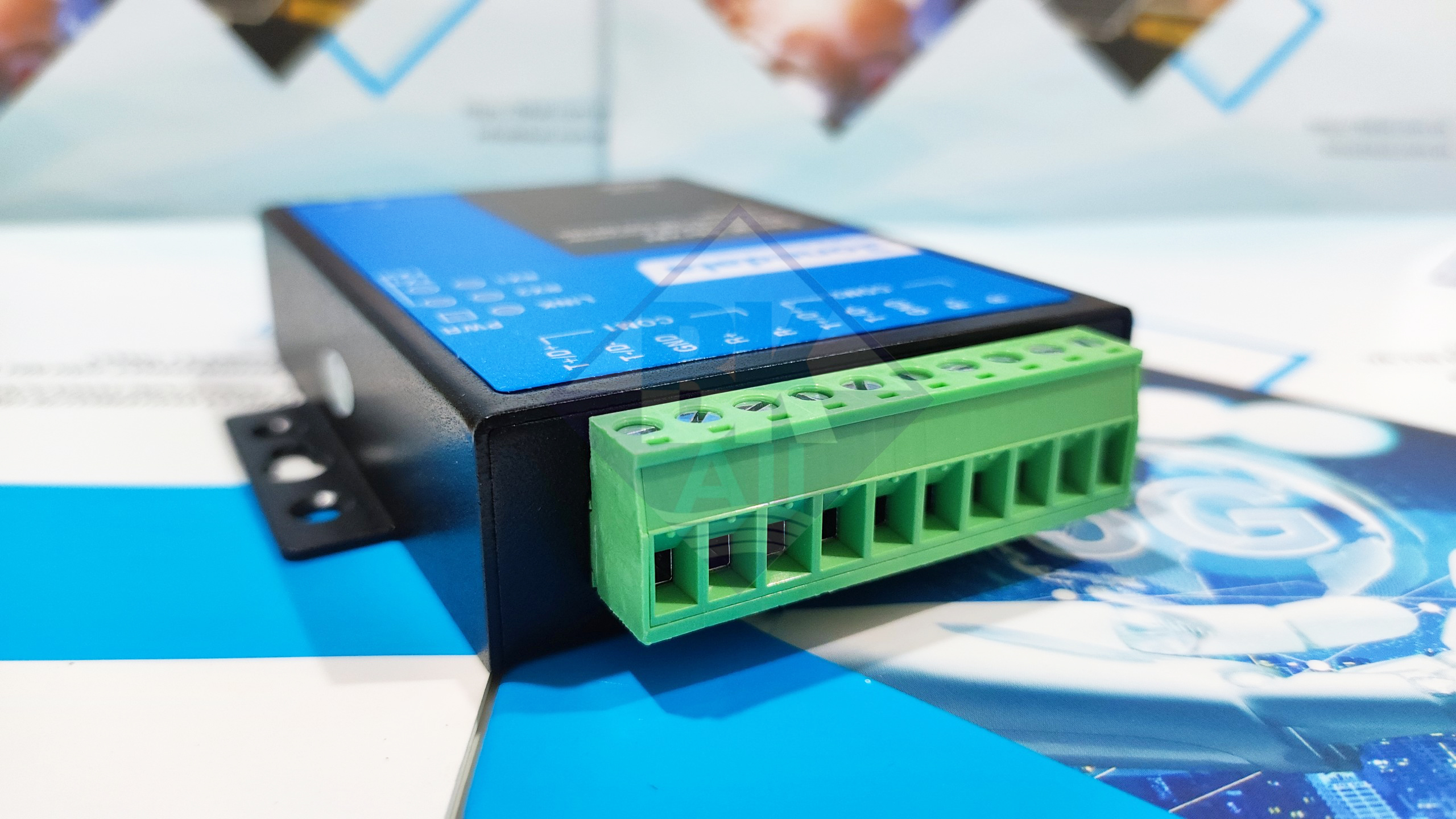

Connector: Terminal block
Isolation: 1.5KV

Nguồn cấp
Input voltage: 9 ~ 48VDC
No-load consumption: 0.89W
Full-load consumption: 0.93W

Môi trường hoạt động
Working temperature: −40 ~ 85°C
Storage temperature: −40 ~ 85°C
Humidity: 5 ~ 95% (non-condensing)

Vỏ và kích thước
Protection: IP30 metal housing
Installation: Wall mounting
Size: 100 × 69 × 22 mm
Weight: 238.6g
