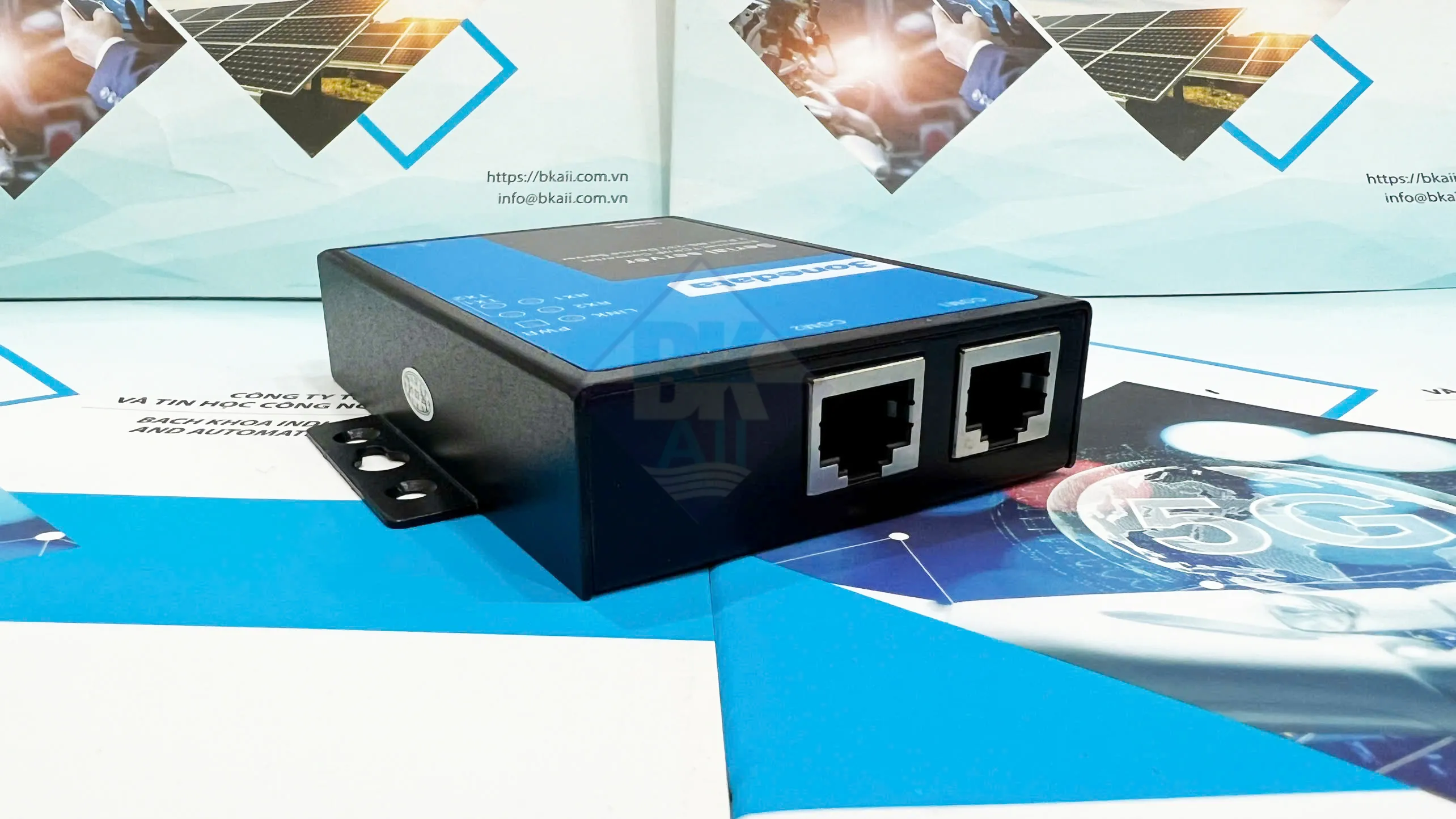

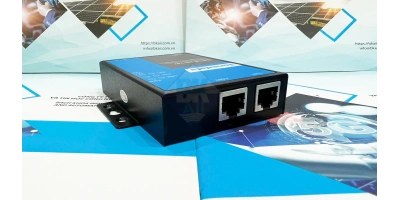

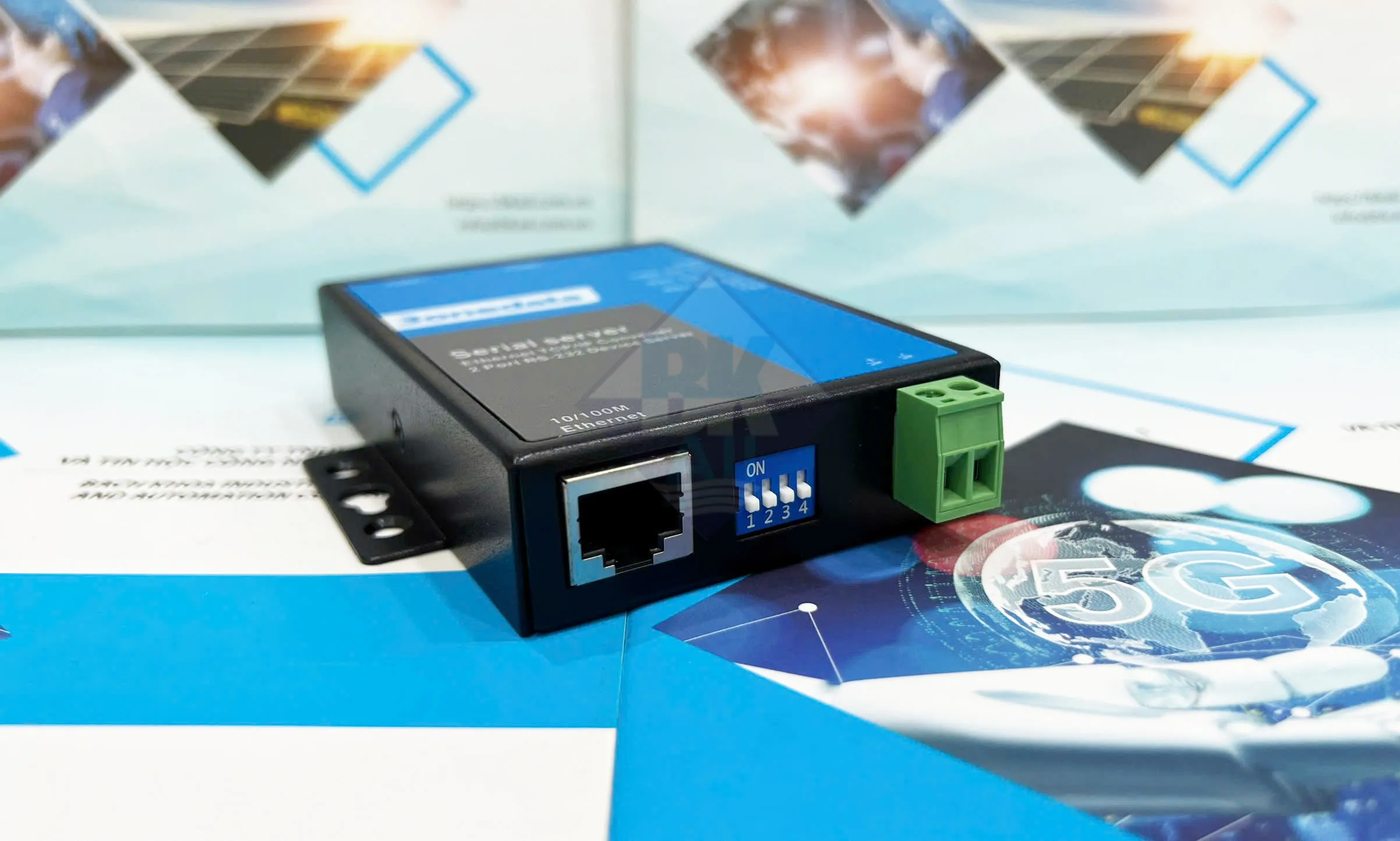

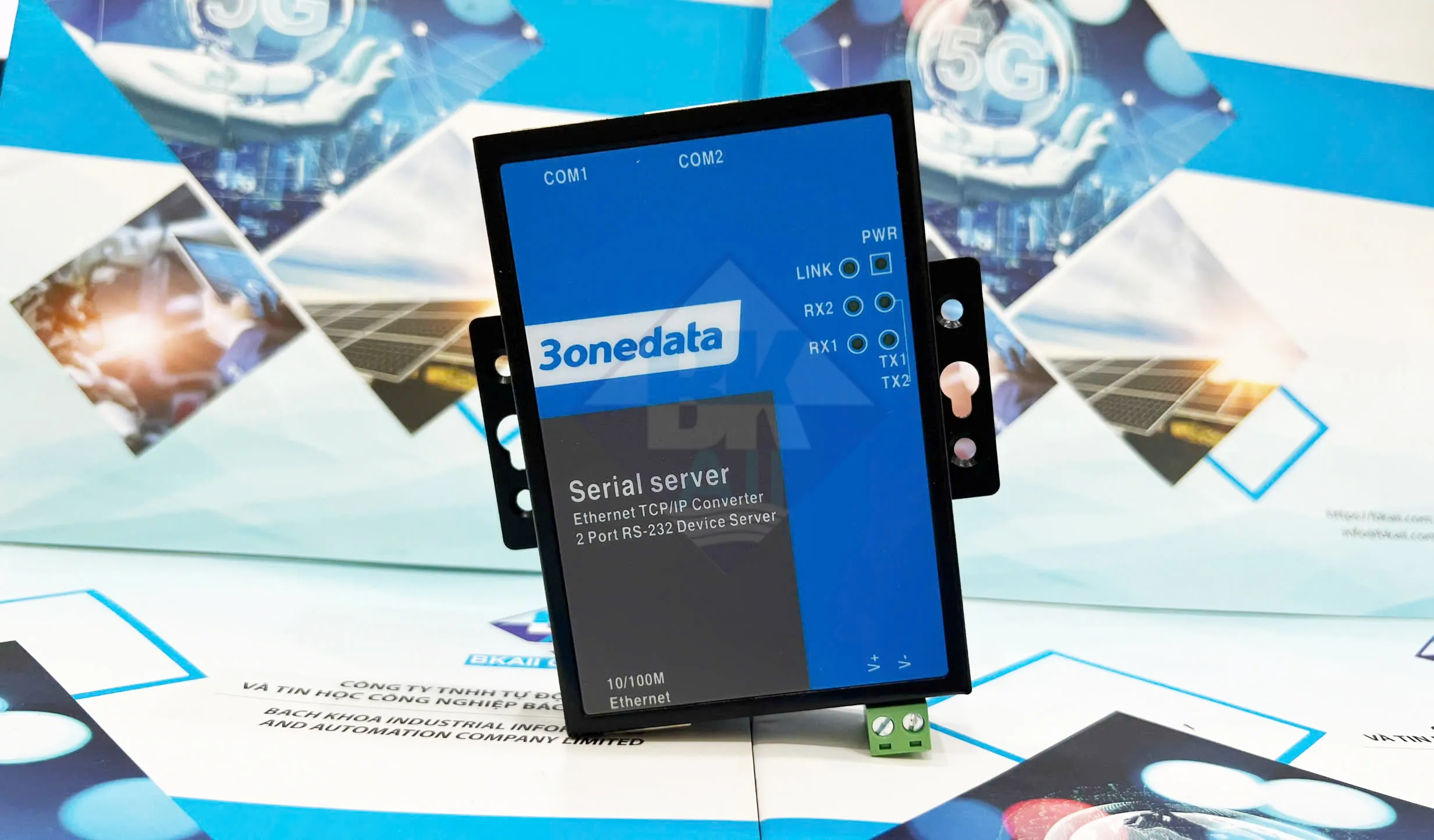

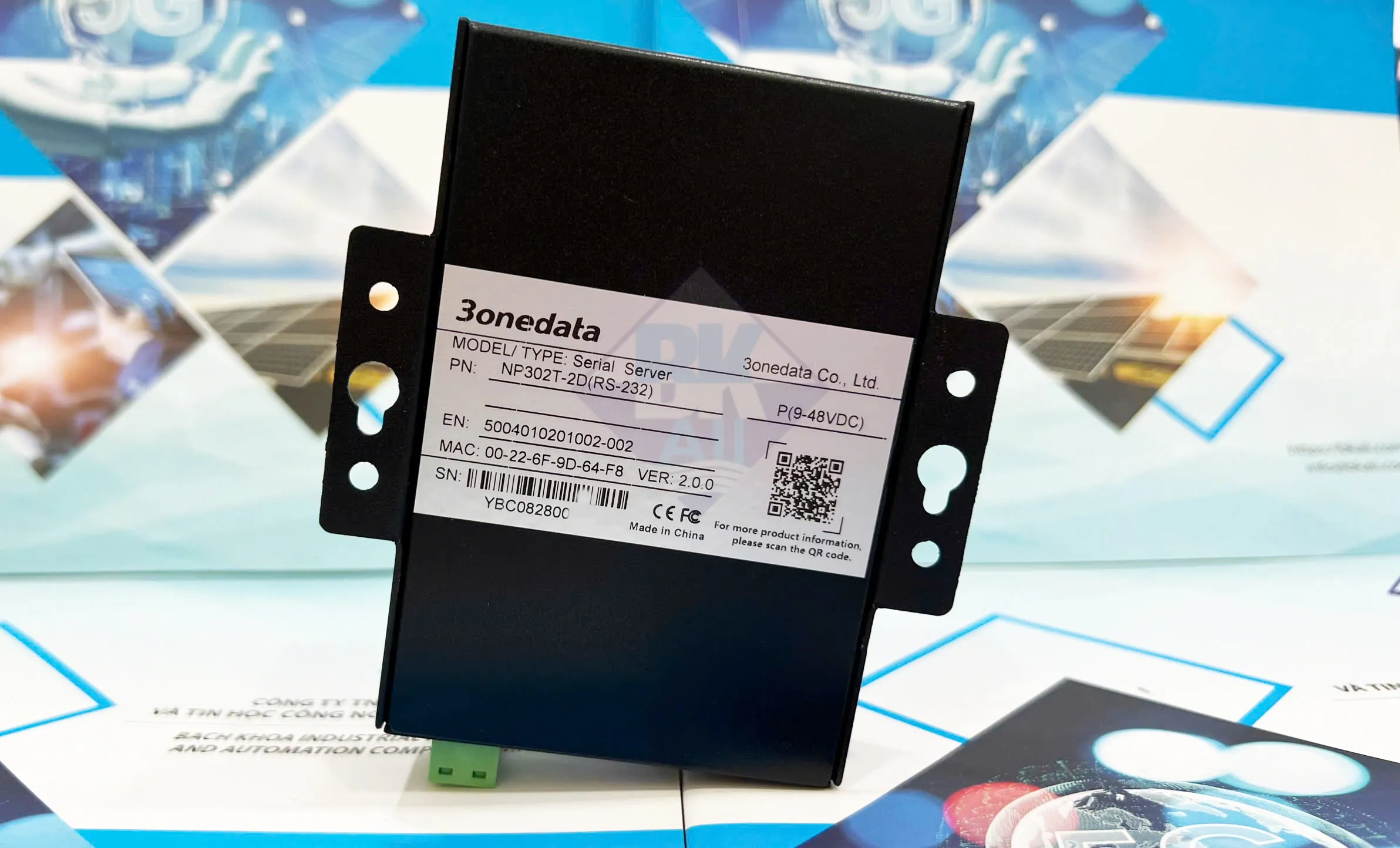

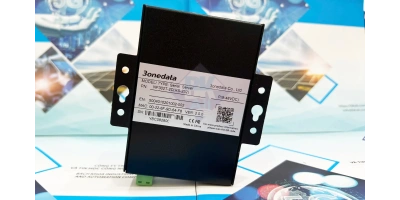

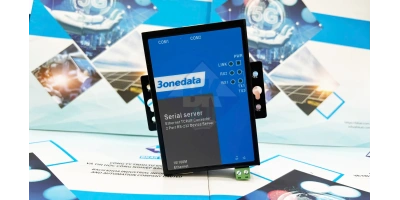

NP302T-2D(RS-232): Bộ chuyển đổi 2 cổng RS232 sang Ethernet

NP302T-2D (RS-232) là bộ chuyển đổi 2 cổng RS232 sang Ethernet của hãng 3Onedata, cho phép kết nối các thiết bị sử dụng chuẩn truyền thông nối tiếp RS232 vào mạng Ethernet 10/100Mbps. Thiết bị hoạt động theo mô hình Serial Device Server, giúp các thiết bị như PLC, máy tính công nghiệp, hệ thống nhúng, thiết bị đo lường hoặc bộ điều khiển có thể truyền dữ liệu qua mạng LAN hoặc Internet một cách ổn định và linh hoạt. Trong các hệ thống tự động hóa hiện đại, việc sử dụng bộ chuyển đổi RS232 RS485 sang Ethernet giúp mở rộng khả năng kết nối cho các thiết bị truyền thống và tích hợp chúng vào hệ thống SCADA hoặc IIoT. NP302T-2D cũng là một ví dụ điển hình của thiết bị serial device server là gì, cho phép chuyển đổi dữ liệu từ cổng nối tiếp sang mạng TCP/IP. Thiết bị được thiết kế theo tiêu chuẩn công nghiệp với kích thước nhỏ gọn, tiêu thụ điện năng thấp và khả năng hoạt động ổn định trong môi trường nhiệt độ từ -40°C đến 85°C. NP302T-2D hiện đang được sử dụng trong nhiều lĩnh vực như điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống giám sát an ninh và các ứng dụng M2M / IoT công nghiệp.

• Xem thêm các bộ chuyển đổi RS232/RS485/RS422 sang Ethernet

Tính năng nổi bật của NP302T-2D (RS232)

• Hỗ trợ Ethernet 10/100Mbps
• Tích hợp 2 cổng RS232 độc lập
• Cấu hình thiết bị thông qua Web và Telnet
• Hỗ trợ các giao thức TCP, UDP, ARP, ICMP, DHCP và DNS
• Hỗ trợ các chế độ TCP Server, TCP Client, TCP Auto và UDP
• Hỗ trợ chế độ Virtual COM cho phép phần mềm truy cập như cổng COM thật
• Hỗ trợ UDP multicast và UDP subnet mode
• Tích hợp cơ chế heartbeat và timeout disconnect
• Cho phép truyền dữ liệu qua router và gateway
• Tự động khôi phục kết nối khi mạng bị gián đoạn
• Phần mềm cấu hình Windows dễ sử dụng
• Thiết kế công nghiệp chuẩn IP30
• Không quạt, tiêu thụ điện năng thấp
• Nhiệt độ hoạt động: -40°C ~ 85°C

Thông số kỹ thuật

Ethernet
Standard: 10Base-T / 100Base-TX
Protocol: TCP, UDP, ARP, ICMP, DHCP
Speed: 10/100Mbps
Working mode: TCP Server / TCP Client
Transfer distance: 100m
Connector: RJ45

RS232
Number of ports: 2
Signal: DCD, RXD, TXD, DTR, GND, DSR, RTS, CTS
Parity: None, Even, Odd, Space, Mark
Data bit: 5 / 6 / 7 / 8
Stop bit: 1 / 1.5 / 2
Baud rate: 300bps ~ 115200bps
Transfer distance: ≤15m

Power
Input voltage: 9~48VDC
Power consumption: ~0.66W

Environment
Working temperature: -40~85°C
Storage temperature: -40~85°C
Humidity: 5%~95% (non-condensing)

Mechanical
Protection: IP30 metal housing
Installation: Wall mounting
Weight: 227g
Size: 100 × 69 × 22 mm

Tài liệu và bài viết liên quan

• Hướng dẫn cấu hình bộ chuyển đổi NP302T-2D
• Hướng dẫn cấu hình NP301 TCP Server
• Cấu hình bộ chuyển đổi NP301
• Cấu hình bộ chuyển đổi USR-N510

Để hiểu rõ hơn về các chuẩn truyền thông nối tiếp trong công nghiệp như RS232, RS485 và RS422, bạn có thể tham khảo thêm Series RS232/RS485/RS422. Ngoài ra nếu hệ thống của bạn sử dụng giao thức Modbus, chuỗi bài Series Giải phẫu Modbus sẽ giúp bạn hiểu rõ cơ chế hoạt động và cách triển khai trong thực tế.

Câu hỏi thường gặp về bộ chuyển đổi RS232 sang Ethernet NP302T-2D(RS-232)

NP302T-2D(RS-232) là thiết bị gì?

NP302T-2D(RS-232) là bộ chuyển đổi 2 cổng RS232 sang Ethernet cho phép truyền dữ liệu từ các thiết bị nối tiếp sang mạng TCP/IP.

NP302T-2D(RS-232) hỗ trợ những chế độ truyền dữ liệu nào?

Thiết bị hỗ trợ TCP Server, TCP Client, UDP và chế độ Virtual COM.

Thiết bị có thể kết nối với PLC hoặc SCADA không?

Có. NP302T-2D(RS-232) có thể kết nối PLC, HMI, máy tính công nghiệp và hệ thống SCADA thông qua mạng Ethernet.

Khoảng cách truyền RS232 tối đa là bao nhiêu?

Theo tiêu chuẩn RS232, khoảng cách truyền dữ liệu tối đa khoảng 15 mét.

NP302T-2D(RS-232) có phù hợp môi trường công nghiệp không?

Thiết bị được thiết kế chuẩn công nghiệp với vỏ kim loại IP30 và nhiệt độ hoạt động từ -40°C đến 85°C.
