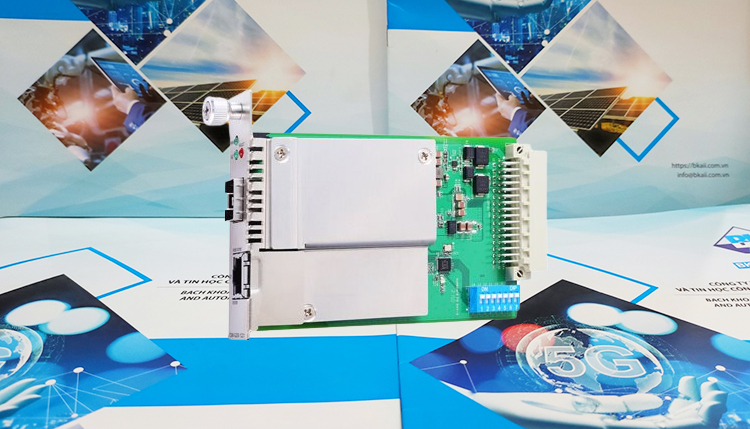

Sê-ri CSM-G200 là mô-đun chuyển đổi phương tiện truyền thông trượt từ Gigabit Ethernet sang cáp quang và là một phần của Hệ thống Nrack. Nó cung cấp khả năng chuyển đổi phương tiện Ethernet từ 10/100/1000 BaseT(X) sang 100/1000 BaseFX (khe SFP) và có thể được cài đặt trong mọi khung của Hệ thống Nrack.

Dòng CSM-G200 bao gồm các mẫu sau:

  • CSM-G200-1221: Mô-đun chuyển đổi phương tiện trượt vào 10/100/1000BaseT(X)-to-100/1000BaseSFP

Cài đặt

Mô-đun trượt vào bộ chuyển đổi phương tiện CSM-G200 có thể được hoán đổi, điều đó có nghĩa là khung máy không cần phải tắt hoặc tháo ra trong khi cài đặt. Căn chỉnh mô-đun trượt vào với khe lắp đặt khung máy sao cho vít cố định bảng điều khiển ở trên cùng của mô-đun. Cẩn thận trượt mô-đun trượt vào trong khe đồng thời căn chỉnh bảng mạch của mô-đun với hướng dẫn lắp đặt.

Đảm bảo rằng mô-đun trượt vào được đặt chắc chắn bên trong khung máy. Đẩy và xoay vít cố định bảng điều khiển kèm theo theo chiều kim đồng hồ để cố định mô-đun vào khung máy

Tại sao chuyển đổi Ethernet sang cáp quang

Truyền thông cáp quang không chỉ mở rộng khoảng cách liên lạc mà còn cung cấp nhiều tính năng hữu ích.

  • Khả năng kháng nhiễm điện: Nhiễu điện từ hoặc nhiễu tần số vô tuyến không ảnh hưởng đến sợi quang. Do đó, sợi quang cung cấp đường dẫn liên lạc rõ ràng và không bị nhiễu xuyên âm.
  • Cách điện: Sợi quang là chất cách điện; sợi thủy tinh loại bỏ nhu cầu sử dụng dòng điện làm phương tiện liên lạc.
  • An ninh: Các phương tiện điện thông thường không thể chạm vào cáp quang. Hơn nữa, chất xơ rất khó tiếp cận về mặt quang học. Tín hiệu liên lạc vô tuyến và vệ tinh có thể được thu thập dễ dàng để giải mã.
  • Độ tin cậy & bảo trì: Sợi quang không bị ảnh hưởng bởi các điều kiện nhiệt độ và độ ẩm bất lợi, không bị ăn mòn hoặc mất tín hiệu và không bị ảnh hưởng bởi đoản mạch, tăng điện hoặc tĩnh điện

Đặc trưng

  • LFP (Truyền qua lỗi liên kết)
  • FEF (Far End Fault)
  • Hai chế độ hoạt động khác nhau

➢ Lưu trữ và chuyển tiếp

➢ Truyền qua

  • Tự động đàm phán
  • Cắm và chạy
  • Hot-swap
  • Khung Jumbo

Danh sách kiểm tra gói hàng

Dòng CSM-G200 của Moxa được vận chuyển cùng với các mặt hàng sau.

  • Mô-đun chuyển đổi phương tiện trượt vào CSM-G200
  • Hướng dẫn cài đặt nhanh (in)
  • Thẻ bảo hành

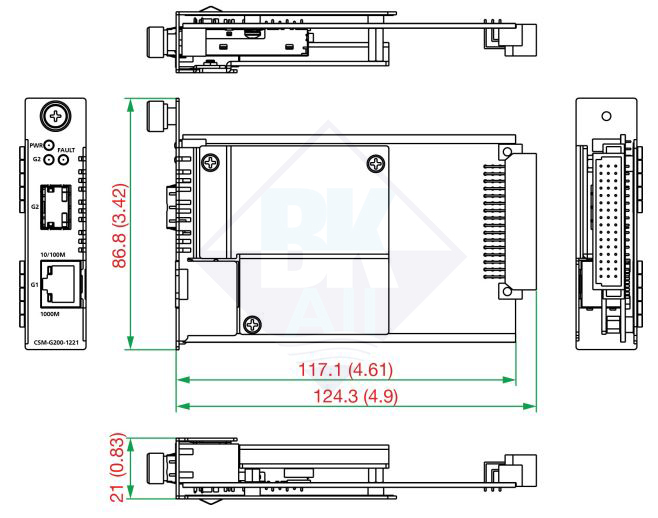

Kích thước

CSM-G200-1221

Đơn vị: mm (inch)

Cảnh báo phóng tĩnh điện!

Để bảo vệ sản phẩm khỏi bị hư hỏng do phóng tĩnh điện, chúng tôi khuyên bạn nên đeo thiết bị nối đất khi xử lý các mô-đun trượt CSM-G200 của mình

Kết nối truyền thông

Sê-ri CSM-G200 có một cổng Ethernet 10/100/1000BaseT(X) và một cổng cáp quang 100/1000BaseFX (khe SFP).

Kết nối cổng Ethernet RJ45

CSM-G200 có cổng Ethernet 10/100/1000BaseT(X) nằm ở mặt trước để kết nối với các thiết bị hỗ trợ Ethernet.

Khi được kết nối với cổng Ethernet 10/100 Mbps, sơ đồ nối dây và sơ đồ chân cho cả cổng MDI (loại NIC) và MDI-X (HUB/loại chuyển mạch) cho cả cáp Ethernet xuyên thẳng và cáp chéo là:

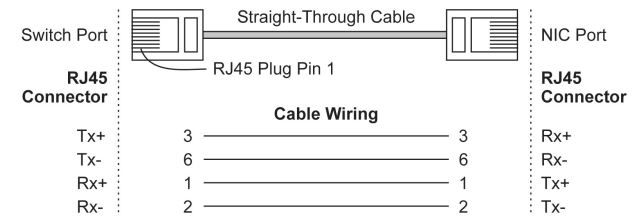

Dây cáp nối thẳng RJ45 (8 chân) đến RJ45 (8 chân)

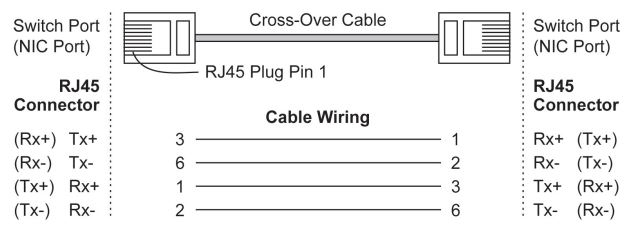

Dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

Kết nối cổng Ethernet 1000BaseT(X)

Dữ liệu 1000BaseT(X) được truyền trên các cặp tín hiệu TRD+/- vi sai qua dây đồng. Khi được kết nối với cổng Ethernet 1000 Mbps, sơ đồ chân và sơ đồ nối dây cáp cho cả cổng MDI (loại NIC) và MDI-X (HUB/loại chuyển mạch) cho cả cáp Ethernet xuyên thẳng và cáp chéo là:

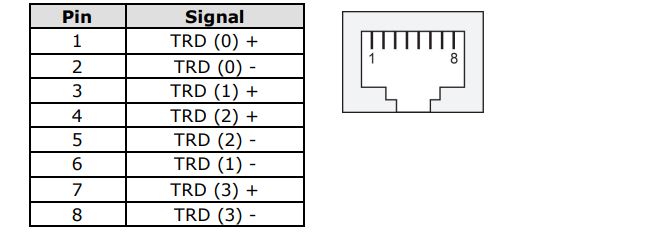

Sơ đồ chân cổng MDI/MDI-X

Kết nối cổng quang 1000BaseSFP

Các cổng Gigabit Ethernet trên CSM-G200 là cổng 1000BaseSFP Fiber, yêu cầu sử dụng bộ thu phát cáp quang Gigabit mini-GBIC để hoạt động bình thường.

Khái niệm đằng sau cổng và cáp LC rất đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Ngược lại với tín hiệu điện, tín hiệu quang không cần mạch để truyền dữ liệu. Một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I đến thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II đến thiết bị I để truyền song công hoàn toàn.

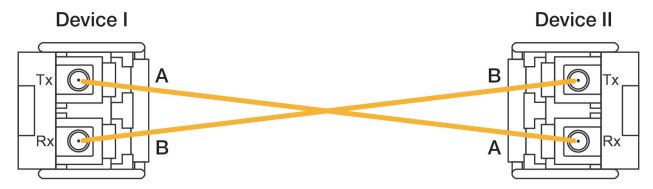

Nhớ kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai cạnh của cùng một đường thẳng bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới).

CSM-G200 chỉ tương thích với các mô-đun thu phát từ Dòng SFP-1G và SFP-1FE của Moxa. Nếu bạn đang sử dụng SFP-1FESLC-T, SFP-1FELLC-T hoặc SFP-1FEMLC-T, hãy sử dụng phiên bản V1.3 trở lên để đảm bảo rằng chức năng bộ chuyển đổi phương tiện CSM-G200 hoạt động bình thường.

Đây là sản phẩm Laser/LED Loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, đừng nhìn thẳng vào tia laser

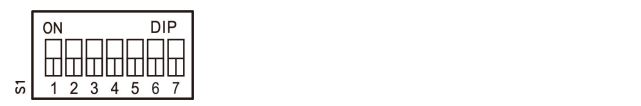

Cài đặt công tắc DIP

DIP

Chức năng

BẬT (Mặc định)

Tắt

1

Force tốc độ sợi quang

Tự động

1000 Mbps

2

TP Auto Đàm phán

Cho phép

Vô hiệu hóa

3

Force TP Speed

1000 Mbps

100 Mbps

4

Force TP Duplex

Song công hoàn toàn

Bán song công

5

Truyền qua lỗi liên kết

Cho phép

Vô hiệu hóa

6

Chế độ hoạt động

Lưu trữ và chuyển tiếp

Đi qua

7

Khung Jumbo

Vô hiệu hóa

Cho phép

Đèn LED

LED

Màu

Trạng thái

Mô tả

PWR

Xanh

Bật

Nguồn đang được cung cấp cho đầu vào nguồn

Tắt

Nguồn điện không được cung cấp cho đầu vào nguồn.

FAULT/Lỗi

Đỏ

Bật

Giao tiếp không thành công

Nháy

Thiết bị không thể khởi tạo thành công

Tắt

Dữ liệu đang được truyền bình thường

G2

Xanh

Bật

Cổng FX đang hoạt động

Nháy

Dữ liệu đang được truyền đi

Tắt

Cổng FX không hoạt động

10/100M (TP)

Vàng

Bật

Cổng TP 10/100 Mbps đang hoạt động

Nháy

Dữ liệu đang được truyền ở tốc độ 10/100 Mbps

Tắt

Cổng TP 10/100 Mbps không hoạt động

1000M (TP)

Xanh

Bật

Cổng TP 1000 Mbps đang hoạt động

Nháy

Dữ liệu đang được truyền ở tốc độ 100 Mbps

Tắt

Cổng TP 1000 Mbps không hoạt động.

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100/1000BaseT(X) của Moxa CSMG00 với bất kỳ loại thiết bị Ethernet nào, bất kể loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp nối thẳng hoặc cáp chéo để kết nối CSM-G200 với các thiết bị Ethernet.

Tự động đàm phán và cảm biến tốc độ

Tất cả các cổng Ethernet RJ45 của CSM-G200 đều hỗ trợ tự động đàm phán độc lập cho tốc độ truyền 10 Mbps, 100 Mbps và 1000Mbps khi hoạt động, theo tiêu chuẩn IEEE 802.3u.

Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mbps, trong khi các nút khác hoạt động ở tốc độ 100 Mbps hoặc 1000 Mbps. Quá trình tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi lần aLINK được bật. CSM-G200 cho biết khả năng sử dụng tốc độ truyền 10Mbps, 100 Mbps hoặc 1000 Mbps; thiết bị ở đầu kia của cáp dự kiến sẽ chỉ ra tương tự.

Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ khiến đồng thuận hoạt động ở tốc độ 10 Mbps, 100 Mbps hoặc 1000 Mbps.

Nếu cổng Ethernet RJ45 của CSM-G200 được kết nối với thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u.

Thông số kỹ thuật

Tính chất vật lý

Vỏ

SPCC

Kích thước

86.8 x 124.3 x 21 mm (3.42 x 4.89 x 0.83 in)

Giới hạn môi trường

Nhiệt độ hoạt động

0 đến 55°C (32 đến 131°F)

Nhiệt độ bảo quản

-40 đến 85°C (-40 đến 185°F)

Độ ẩm tương đối xung quanh

5 đến 95% (không ngưng tụ)

Yêu cầu về nguồn điện

Điện áp đầu vào

12 VDC

Sự tiêu thụ năng lượng

2.23 Watts

Phê duyệt quy định

EMC

CE, FCC

EMI

CISRP 32

CISRP 35

EMS

IEC 61000-4-2 ESD: Tiếp điểm: 4 kV; Không khí: 8 kV

IEC 61000-4-3 RS: 80 MHz đến 1 GHz: 3 V/m

IEC 61000-4-4 EFT: Công suất: 1 kV; Tín hiệu: 0,5 kV

IEC 61000-4-5 Tăng đột biến: Công suất: 1 kV; Tín hiệu: 1 kV

IEC 61000-4-6 CS: 150 kHz đến 80 MHz: 3 V/m;

Tín hiệu: 3 V/m

IEC 61000-4-8 PFMF: 30 A/m

Nhưu vậy BKAII đã cùng các bạn tìm hiểu cách sử dụng dòng CSM-G200 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
