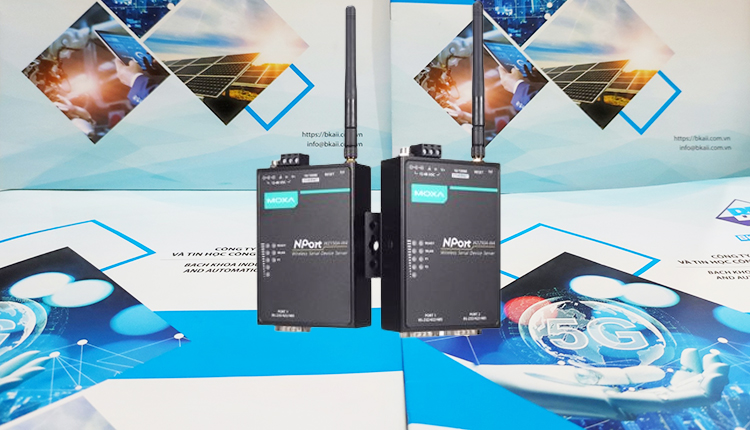

Máy chủ thiết bị không dây NPort W2150A-W4/W2250A-W4 là lựa chọn lý tưởng để kết nối các thiết bị nối tiếp hoặc thiết bị Ethernet, bao gồm PLC, đồng hồ đo và cảm biến với mạng LAN không dây dựa trên IP hoặc mạng LAN Ethernet

Đặc trưng

  • Liên kết các thiết bị nối tiếp và Ethernet với mạng IEEE 802.11a/b/g/n
  • Cấu hình dựa trên web sử dụng Ethernet hoặc WLAN tích hợp
  • Khởi động an toàn cho chương trình cơ sở chỉ được phép của Moxa được phép chạy
  • Cấu hình từ xa với HTTPS, SSH
  • Bảo mật truy cập dữ liệu với WEP, WPA, WPA2
  • Chuyển vùng nhanh để tự động chuyển đổi nhanh chóng giữa các điểm truy cập
  • Bộ đệm cổng ngoại tuyến và nhật ký dữ liệu nối tiếp
  • Tăng cường bảo vệ đột biến cho cổng nối tiếp, mạng LAN và nguồn điện
  • Đầu vào nguồn kép (1 giắc cắm nguồn dạng vít, 1 khối đầu cuối)

Danh sách kiểm tra gói hàng

Trước khi cài đặt máy chủ thiết bị NPort W2150A/W2250A-W4, hãy xác minh rằng gói chứa các mục sau:

  • 1 máy chủ thiết bị không dây NPort W2150A-W4 hoặc NPort W2250A-W4.
  • 1 anten 2.4/5GHz: ANT-WDB-ASM-03 BK.
  • Bộ đổi nguồn 100 đến 240 VAC. (không bao gồm mẫu T)*
  • 1 cáp Ethernet: CBL-RJ458P-100.
  • Hướng dẫn cài đặt nhanh (in).
  • Thẻ bảo hành

Chú ý: Bộ đổi nguồn phù hợp với khu vực của bạn

Phụ kiện tùy chọn

  • DK35A (Bộ lắp ray DIN 35 mm; đi kèm 4 vít).
  • CBL-PJ21NOPEN-BK-30: Khóa nòng cắm vào cáp dây trần.
  • Mini DB9F-to-TB: Bộ chuyển đổi DB9-cái sang khối đầu cuối cho các ứng dụng RS422/485

Để tuân thủ các yêu cầu tuân thủ về phơi nhiễm RF của FCC, ăng-ten sử dụng cho bộ phát này phải được lắp đặt để tạo khoảng cách ít nhất 20 cm với tất cả mọi người và không được đặt cùng vị trí hoặc hoạt động cùng với bất kỳ ăng-ten hoặc bộ phát nào khác.

Trước khi kết nối đầu vào nguồn DC dòng NPort W2150A-W4 và NPort W2250A-W4, hãy đảm bảo điện áp nguồn DC ổn định.

  • Người có chuyên môn phải lắp đặt hệ thống dây điện cho khối đầu cuối đầu vào.
  • Loại dây: Cu.
  • Chỉ sử dụng cỡ dây 12 đến 28 AWG và giá trị mô-men xoắn là 0,51 N-m.

Nhiệt độ hoạt động của bộ đổi nguồn (đi kèm với NPort W2150A-W4/W2250A-W4) là từ 0 đến 40°C (32 đến 104°F). Nếu ứng dụng của bạn không nằm trong phạm vi này, vui lòng sử dụng bộ đổi nguồn được cung cấp theo yêu cầu bên dưới:

  • Nguồn điện bên ngoài phải tuân thủ tiêu chuẩn UL, IEC 60950-1 hoặc IEC/EN 62368-1.
  • Đầu ra tuân thủ SELV/ES1, PS2/LPS; định mức đầu ra 12 đến 48 VDC, tối thiểu 0,455 A.
  • Nhiệt độ môi trường xung quanh tối thiểu là 55°C hoặc 75°C. (55°C đối với NPort W2150A-W4 và NPort W2250A-W4; 75°C đối với NPort W2150A-W4-T và NPort W2250A-W4-T)

Giới thiệu phần cứng

Các mẫu NPort W2150A-W4 có một cổng nối tiếp; các mẫu NPort W2250A-W4 có hai cổng nối tiếp. Cả hai mẫu đều hỗ trợ hoạt động RS232/422/485 với đầu nối DB9 và bao gồm một cổng Ethernet 10/100M.

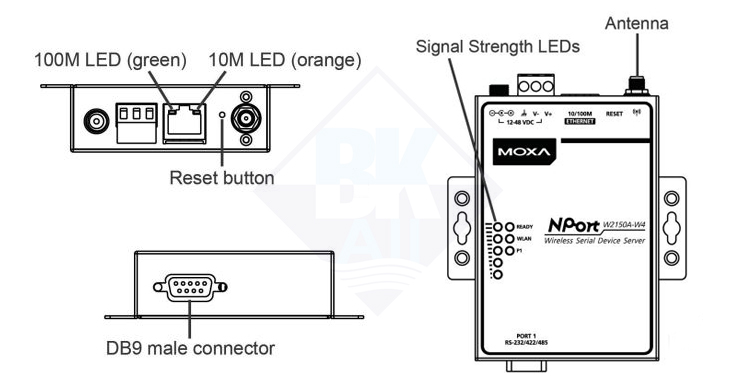

NPort W2150A-W4, NPort W2150A-W4-T

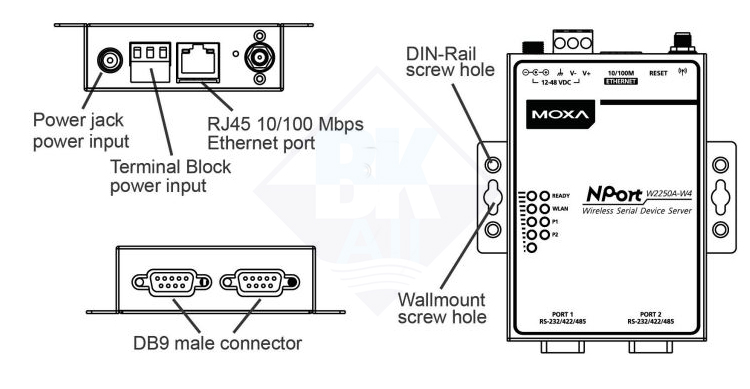

NPort W2250A-W4, NPort W2250A-W4-T

Nút Reset/đặt lại: Nút đặt lại được sử dụng để tải cài đặt mặc định của nhà sản xuất. Sử dụng một vật nhọn để giữ nút đặt lại trong năm giây để tải các cài đặt mặc định của nhà sản xuất

LED

Màu

Chức năng

Đèn chỉ báo LED ở cuối bảng điều khiển

Ethernet

Cam

Kết nối Ethernet 10 Mb/giây

Xanh

Kết nối Ethernet 100 Mb/giây

Tắt

Cáp Ethernet bị ngắt kết nối

Đèn chỉ báo LED trên bảng điều khiển

Ready/Sẵn sàng

Đỏ

Bật ổn định: Nguồn đã bật và NPort đang khởi động

Nhấp nháy: Tồn tại xung đột IP hoặc máy chủ DHCP không phản hồi đúng cách.

Xanh

Bật ổn định: NPort đang hoạt động bình thường

Nhấp nháy: NPort đang phản hồi chức năng Định vị

Tắt

Nguồn bị tắt hoặc xảy ra tình trạng lỗi nguồn

WLAN

Xanh

Bật ổn định: Đã bật không dây.

Nhấp nháy: NPort không thể thiết lập kết nối WLAN với AP (Cơ sở hạ tầng)

Tắt

Không dây chưa được kích hoạt

Serial 1

Serial 2

Cam

Cổng nối tiếp đang nhận dữ liệu

Xanh

Cổng nối tiếp đang truyền dữ liệu

Tắt

Không có dữ liệu nào được truyền đến hoặc đi từ cổng nối tiếp.

Cường độ tín hiệu

Đỏ

1 Đỏ - Cường độ tín hiệu (RSSI) thấp hơn -88 dBm

2 Đỏ - Cường độ tín hiệu (RSSI) nằm trong khoảng -87 đến -79 dBm

Xanh

3 Xanh lục - Cường độ tín hiệu (RSSI) nằm trong khoảng từ -78 đến -68 dBm

4 Xanh lục - Cường độ tín hiệu (RSSI) nằm trong khoảng từ -67 đến -60 dBm

5 Xanh lục - Cường độ tín hiệu (RSSI) nằm trong khoảng từ -59 đến -45 dBm

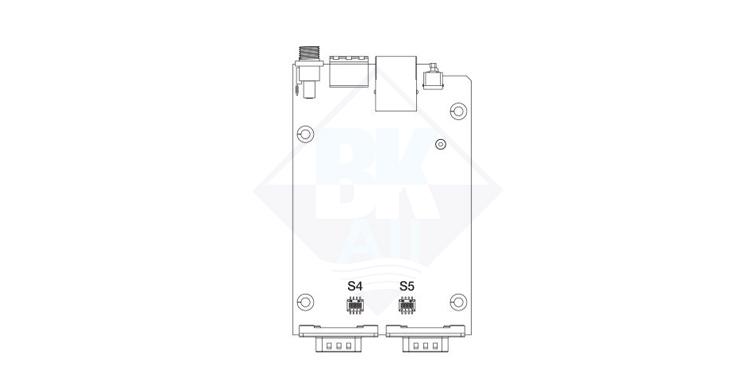

Điện trở kéo cao/thấp và Điện trở kết thúc cho RS-422/485

Bạn có thể cần đặt điện trở kéo cao/thấp khi sử dụng điện trở kết thúc trong một số môi trường RS-422 hoặc RS-485 nhất định

S4 (Serial 1)

S5 (Serial 2)

DIP 1

DIP 2

DIP 3

DIP 4

Điện trở kéo cao

Điện trở kéo thấp

Điện trở kết thúc

Reserved

Bật

1 kΩ

1 kΩ

120 kΩ

-

TẮT (Mặc định)

150 kΩ

150 kΩ

N/A

-

S5 chỉ dành cho NPort W2250A-W4

Không sử dụng cài đặt 1 kΩ khi ở chế độ RS-232. Làm như vậy sẽ làm suy giảm tín hiệu RS-232 và giảm khoảng cách liên lạc hiệu quả

Cài đặt phần cứng lần đầu

Bước 1: Sau khi lấy NPort W2150A-W4/W2250A-W4 ra khỏi hộp, hãy sử dụng cáp Ethernet chéo để kết nối trực tiếp cổng Ethernet RJ45 của NPort với cổng Ethernet trên máy tính của bạn.

Bước 2: Gắn bộ đổi nguồn vào NPort rồi cắm bộ đổi nguồn vào ổ cắm điện.

Bước 3: Cấu hình NPort W2150A-W4/W2250A-W4 thông qua cổng Ethernet. Xem phần tiếp theo về cách cài đặt phần mềm.

Bạn phải kết nối cáp Ethernet trước khi cấp nguồn cho NPort của mình.

Gắn tường (Tùy chọn)

Việc gắn NPort W2x50A-W4 Series lên tường cần có 2 ốc vít. Đầu vít phải tuân theo thông số kỹ thuật của vít M3 bước 0,5 với chiều dài tối thiểu > 7mm.

Không vặn hết vít—chừa khoảng 2 mm để có chỗ trượt bảng gắn tường giữa tường và vít

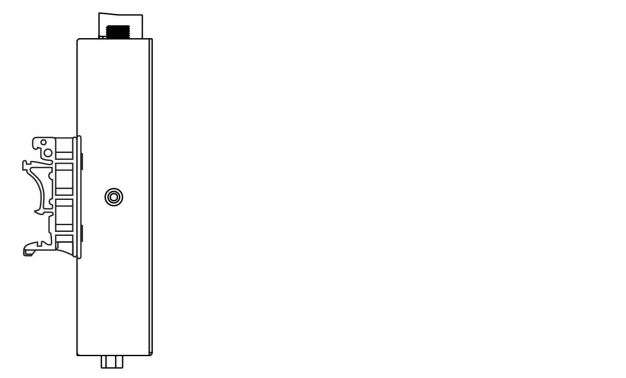

Gắn DIN-rail (Tùy chọn)

Có thể mua riêng các phụ kiện gắn trên thanh ray DIN để gắn Sê-ri NPort W2x50A-W4 vào thanh ray DIN. Khi gắn các phụ kiện vào thanh ray DIN, hãy đảm bảo rằng các lò xo kim loại cứng ở phía trên

Cài đặt phần mềm

Đối với cấu hình của NPort, địa chỉ IP mặc định của NPort là:

  • LAN: Tĩnh; IP = 192.168.126.254; netmask = 255.255.255.0
  • WLAN: Tĩnh; IP = 192.168.127.254; netmask = 255.255.255.0

Nếu NPort được cấu hình cho DHCP, nhưng không tìm thấy máy chủ DHCP thì NPort sẽ sử dụng cài đặt IP mặc định của nhà sản xuất

Nếu bạn quên địa chỉ IP của NPort, hãy sử dụng Tiện ích Tìm kiếm Thiết bị (DSU) từ PC của bạn để xác định vị trí NPort. Sau khi tìm kiếm các thiết bị NPort trong mạng LAN, DSU sẽ hiển thị địa chỉ IP của từng thiết bị

Ethernet Bridge bị vô hiệu hóa (mặc định): Mỗi lần chỉ có thể kích hoạt một giao diện mạng. Nếu liên kết Ethernet đang hoạt động thì mạng WLAN sẽ không hoạt động. Nếu mạng WLAN đang hoạt động thì liên kết Ethernet sẽ không hoạt động.

Đã Ethernet Bridge: Cả mạng LAN và WLAN đều sẽ hoạt động. Đi tới bảng điều khiển web, tìm trang cài đặt mạng và đặt Ethernet Bridge thành Đã bật

Bạn có thể đăng nhập bằng tên tài khoản quản trị viên và mật khẩu moxa để thay đổi bất kỳ cài đặt nào nhằm đáp ứng cấu trúc liên kết mạng của bạn (ví dụ: địa chỉ IP) hoặc thiết bị nối tiếp (ví dụ: thông số nối tiếp). Trong lần sử dụng đầu tiên, hãy nhấp vào Wizard ở bảng điều hướng bên trái. Trình hướng dẫn sẽ nhắc bạn định cấu hình địa chỉ IP, SSID và chế độ bảo mật. Đối với các cài đặt khác, hãy sử dụng cài đặt mặc định của nhà sản xuất hoặc thay đổi cài đặt cho ứng dụng của bạn.

Để cài đặt phần mềm, hãy tải xuống các tiện ích tương đối từ trang web của Moxa: https://www.moxa.com/en/support

  • Tải xuống NPort Windows Driver Manager và cài đặt nó làm trình điều khiển để chạy với chế độ Real COM của dòng NPort.
  • Thực thi Trình quản lý trình điều khiển Windows NPort; sau đó ánh xạ các cổng COM ảo trên nền tảng Windows của bạn.
  • Bạn có thể tham khảo phần gán chân DB9 Male để nối lại chân 2 và chân 3 cho giao diện RS-232 để thực hiện tự kiểm tra trên thiết bị.
  • Sử dụng HyperTerminal hoặc một chương trình tương tự (bạn có thể tải xuống chương trình của Moxa, có tên PComm Lite) để kiểm tra xem thiết bị có tốt hay không.

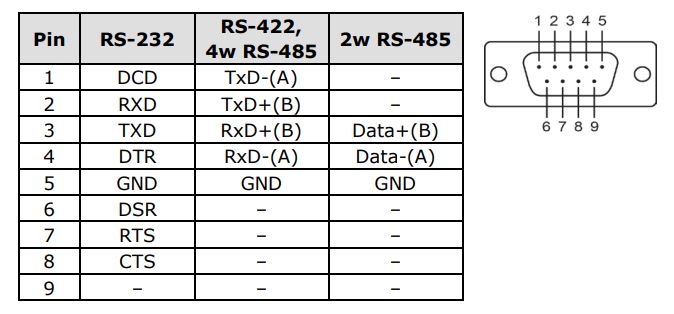

Pin Assignments và nối dây cáp

Thông số kỹ thuật

Yêu cầu về nguồn điện

Đầu vào nguồn

12 đến 48 VDC

Xếp hạng đầu vào

1 cổng: 12 đến 48 VDC, tối đa 429 mA @ 12 VDC

2 cổng: 12 đến 48 VDC, tối đa 455 mA @ 12 VDC

Đầu nối nguồn

Giắc cắm nguồn hoặc khối đầu cuối kiểu vít (mỗi lần chỉ có một kết nối)

Tính chất vật lý

Vật liệu

Nhôm tấm kim loại (1mm)

Kích thước

77 × 111 × 26 mm (không có tai, không có ăng-ten)

100 × 111 × 26 mm (có tai, không có ăng-ten)

Chiều dài ăng-ten

108 mm

Cách ly từ tính

Cách ly từ 1,5 kV tích hợp

Giới hạn môi trường

Nhiệt độ hoạt động

Mô hình tiêu chuẩn:

0 đến 55°C (32 đến 131°F), 5 đến 95%RH

Nhiệt độ rộng. Mô hình:

-40 đến 75°C (-40 đến 167°F), 5 đến 95%RH

Nhiệt độ bảo quản

-40 đến 85°C (-40 đến 185°F), 5 đến 95%RH

Như vậy BKAII đã hướng dẫn các bạn sử dụng dòng NPort W2150A-W4/NPort W2250A-W4 hãng Moxa, có tahwcs mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
