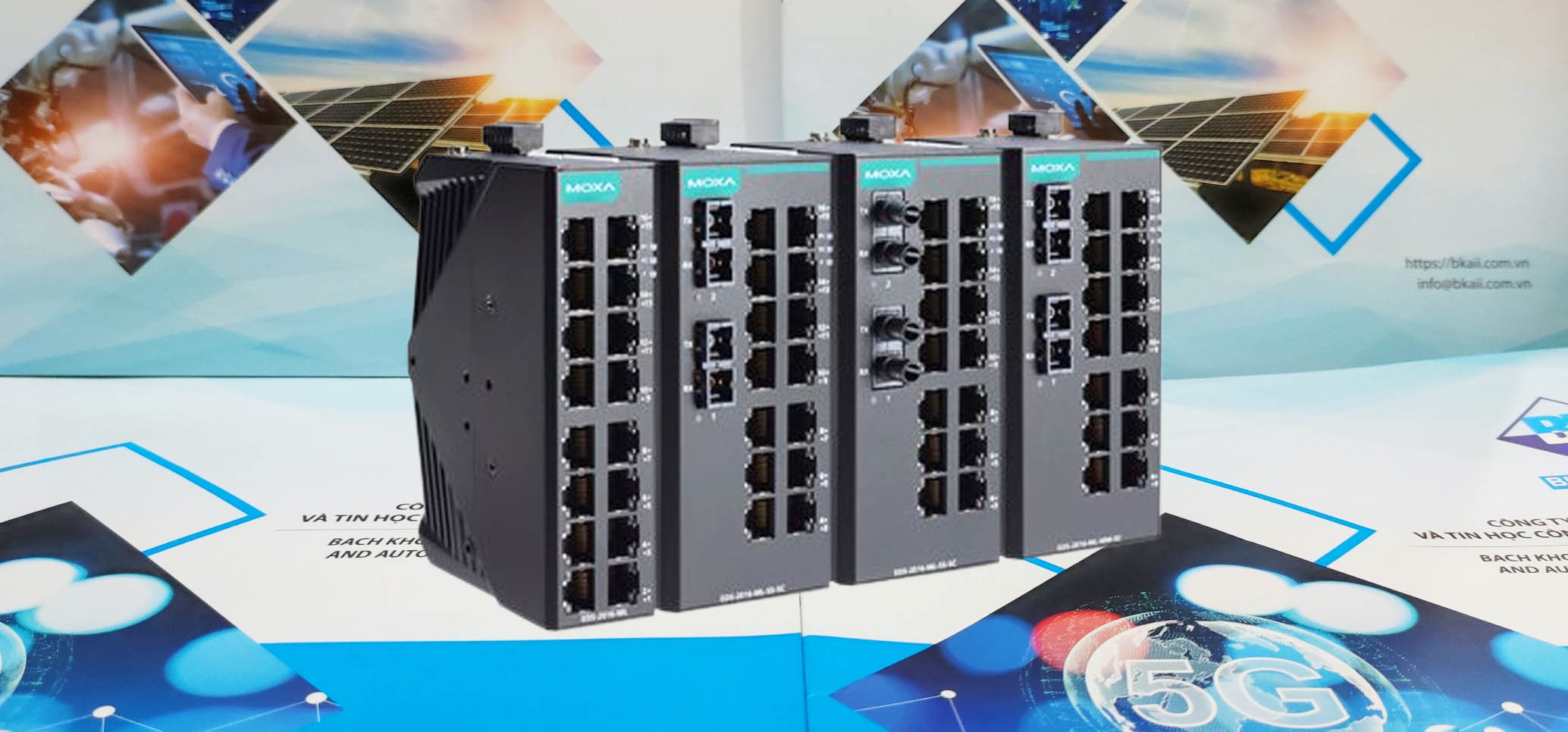

Bộ chuyển mạch Ethernet công nghiệp dòng EDS-2016-ML có 16 cổng 10/100M và tối đa hai cổng cáp quang với các tùy chọn kiểu đầu nối SC/ST.
EDS-2016-ML cung cấp đầu vào nguồn dự phòng 12/24/48 VDC và các công tắc có sẵn với phạm vi nhiệt độ hoạt động tiêu chuẩn từ -10 đến 60°C hoặc với phạm vi nhiệt độ hoạt động rộng từ -40 đến 75°C. Các thiết bị chuyển mạch đủ chắc chắn để hoạt động đáng tin cậy trong môi trường công nghiệp khắc nghiệt.
Để mang lại tính linh hoạt cao hơn khi sử dụng với các ứng dụng từ các ngành khác nhau, EDS-2016-ML cũng cho phép người dùng bật hoặc tắt tính năng bảo vệ bão phát sóng, chức năng Chất lượng dịch vụ (QoS) và chức năng cảnh báo ngắt cổng bằng công tắc DIP ở bảng điều khiển bên ngoài. EDS-2016-ML có thể được lắp đặt dễ dàng bằng DIN-Railmounting cũng như hộp phân phối. Khả năng lắp DIN-rail và vỏ kim loại IP30 với đèn chỉ báo LED giúp cho bộ chuyển mạch EDS-2016-ML cắm và chạy trở nên đáng tin cậy và dễ sử dụng
Trong suốt Hướng dẫn cài đặt nhanh này, Moxa sử dụng EDS làm từ viết tắt cho Moxa EtherDevice Switch:
EDS = Moxa EtherDevice Switch
Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động phải tuân theo hai điều kiện sau: (1) Thiết bị này không được gây nhiễu có hại và (2) thiết bị này phải chấp nhận bất kỳ nhiễu nào nhận được, bao gồm cả nhiễu có thể gây ra hoạt động không mong muốn.
Danh sách kiểm tra gói hàng
EDS của bạn được vận chuyển cùng với các mục sau.
• Bộ chuyển mạch Moxa EtherDevice™
• Hướng dẫn cài đặt nhanh (in)
• Thẻ bảo hành
• Nắp bảo vệ cho các cổng không sử dụng
Đặc trưng
Công nghệ chuyển mạch mạng hiệu suất cao
• Tốc độ tự động đàm phán 10/100BaseT(X), chế độ song công hoàn toàn/bán song công, kết nối MDI/MDI-X tự động và 100BaseFX (loại SC/ST, chế độ Đa/Đơn).
• IEEE 802.3 cho 10BaseT, IEEE 802.3u cho 100BaseT(X) và 100BaseFX.
• IEEE 802.1p cho chức năng ưu tiên lưu lượng Chất lượng Dịch vụ (QoS).
• Loại quy trình chuyển mạch lưu trữ và chuyển tiếp.
Độ tin cậy cấp công nghiệp
• Mất điện, báo lỗi cổng bằng đầu ra rơle
• Đầu vào nguồn DC kép dự phòng
• Bảo vệ chống bão phát sóng để ngăn chặn các thiết bị mạng gặp sự cố
Thiết kế chắc chắn
• Phạm vi nhiệt độ hoạt động từ -10 đến 60°C hoặc nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy “-T”
• IP30, vỏ có độ bền cao
• Khả năng lắp đặt trên thanh DIN-rail hoặc bảng điều khiển
Nguồn điện cho sản phẩm này dự kiến sẽ được cung cấp bởi Bộ nguồn được liệt kê, với đầu ra được đánh dấu LPS và được định mức để phân phối 12 đến 48 VDC ở mức tối đa là 0,62 A.
Nên sử dụng giắc DC với bộ LPS được định mức để cung cấp 12 đến 48 VDC ở mức tối thiểu là 1,1A. Sản phẩm không được tháo rời bởi người vận hành hoặc nhân viên bảo trì

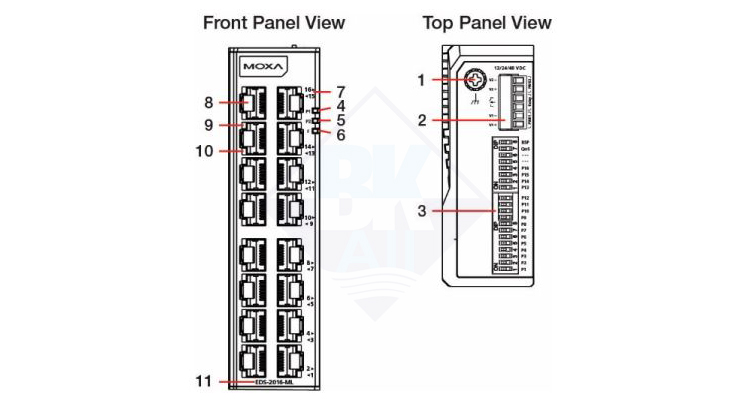

Bố cục bảng điều khiển của EDS-2016-ML (Loại tiêu chuẩn)
1. Vít nối đất
2. Khối đầu cuối cho đầu vào nguồn (PWR1, PWR2) và đầu ra rơle
3. Công tắc DIP
4. Nguồn điện đầu vào LED PWR1
5. Nguồn điện đầu vào LED PWR2
6. Đèn LED báo lỗi
7. Số cổng
8. Cổng 10/100 BaseT(X)
9. Đèn LED 100 Mbps của cổng TP
10. Đèn LED 10 Mbps của cổng TP
11. Tên mẫu

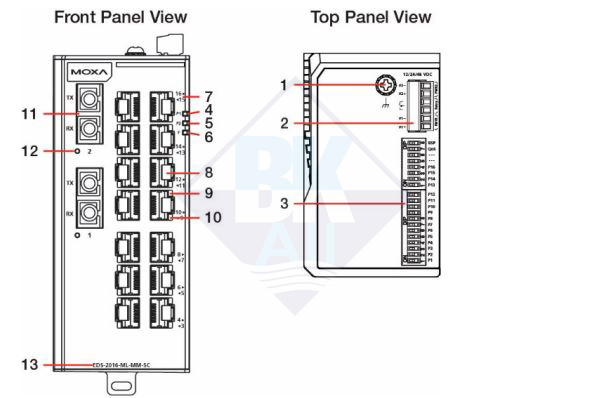

Bố cục bảng điều khiển của EDS-2016-ML (loại SC)
1. Vít nối đất
2. Khối đầu cuối cho đầu vào nguồn (PWR1, PWR2) và đầu ra rơle
3. Công tắc DIP
4. Nguồn điện đầu vào LED PWR1
5. Nguồn điện đầu vào LED PWR2
6. Đèn LED báo lỗi
7. Số cổng
8. Cổng 10/100 BaseT(X)
9. Đèn LED 100 Mbps của cổng TP
10. Đèn LED 10 Mbps của cổng TP
11. Cổng 100BaseFX
12. Đèn LED 100 Mbps của cổng FX
13. Tên mẫu

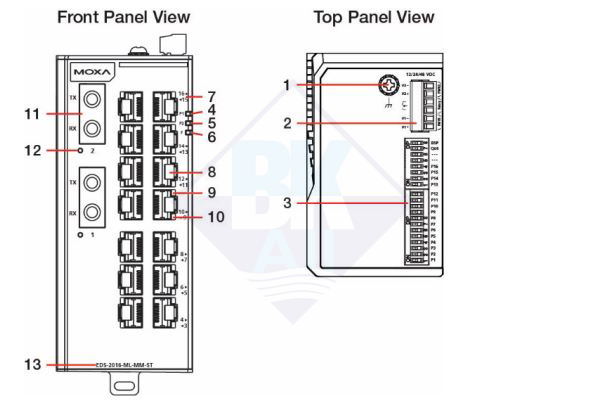

Bố cục bảng điều khiển của EDS-2016-ML (loại ST)
1. Vít nối đất
2. Khối đầu cuối cho đầu vào nguồn (PWR1, PWR2) và đầu ra rơle
3. Công tắc DIP
4. Nguồn điện đầu vào LED PWR1
5. Nguồn điện đầu vào LED PWR2
6. Đèn LED báo lỗi
7. Số cổng
8. Cổng 10/100 BaseT(X)
9. Đèn LED 100 Mbps của cổng TP
10. Đèn LED 10 Mbps của cổng TP
11. Cổng 100BaseFX
12. Đèn LED 100 Mbps của cổng FX
13. Tên mẫu

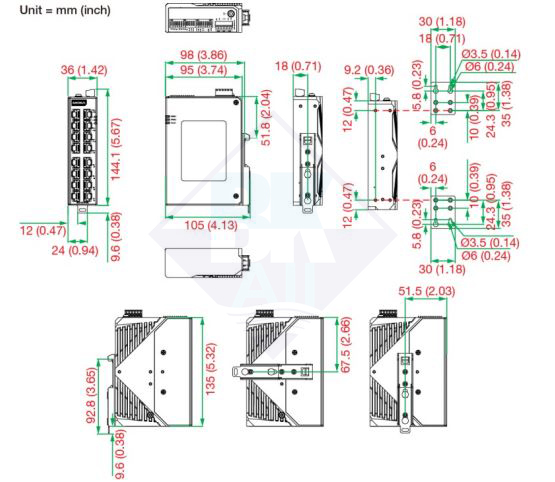

Kích thước lắp đặt
Dòng EDS-2016-ML

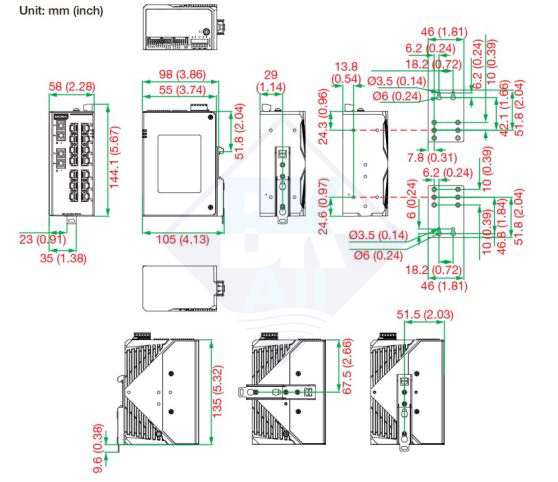

Dòng sợi quang EDS-2016-ML
Gắn DIN-Rail

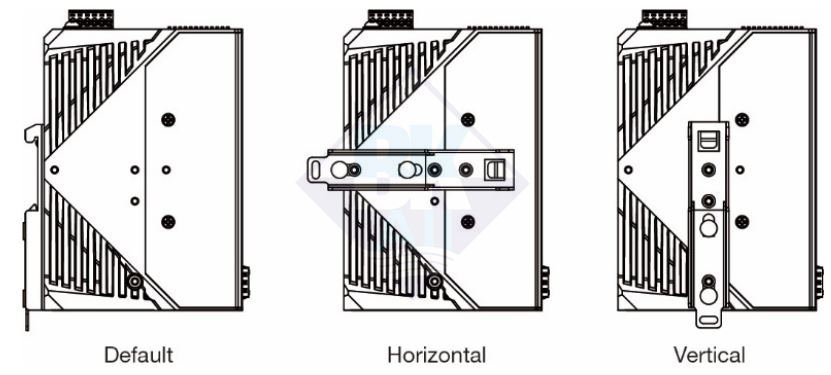

Có hai tùy chọn để lắp DIN-rail có thể được sử dụng trên EDS. Tùy chọn 1 là loại mặc định khi sản phẩm được vận chuyển.

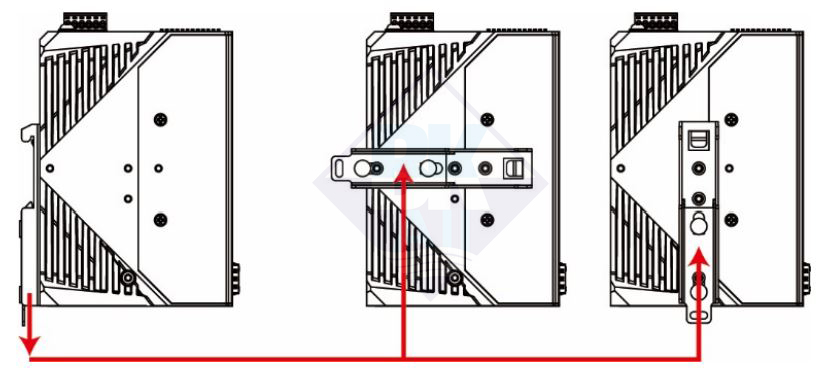

Tùy chọn 1 (Mặc định):
Khi vận chuyển, bộ giá đỡ DIN-rail bằng kim loại được cố định vào bảng mặt sau của EDS. Gắn EDS trên thanh ray lắp không bị ăn mòn tuân thủ tiêu chuẩn EN 60715
Phương pháp cài đặt được đề xuất

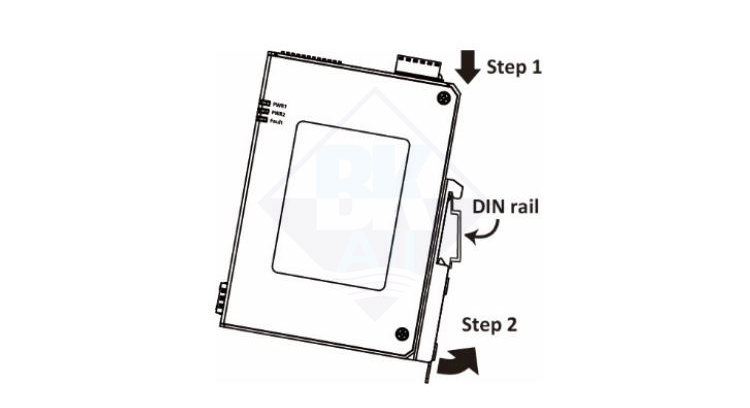

Bước 1: Lắp môi trên của bộ DIN-rail vào ray lắp.
Bước 2: Nhấn thiết bị về phía ray lắp cho đến khi thiết bị khớp vào đúng vị trí.

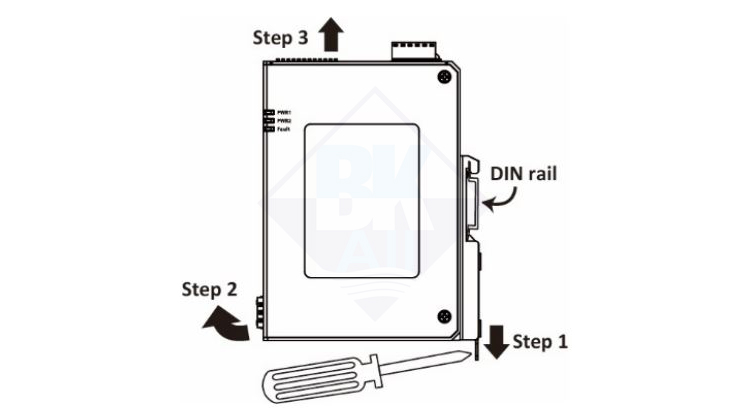

Phương pháp loại bỏ được đề xuất

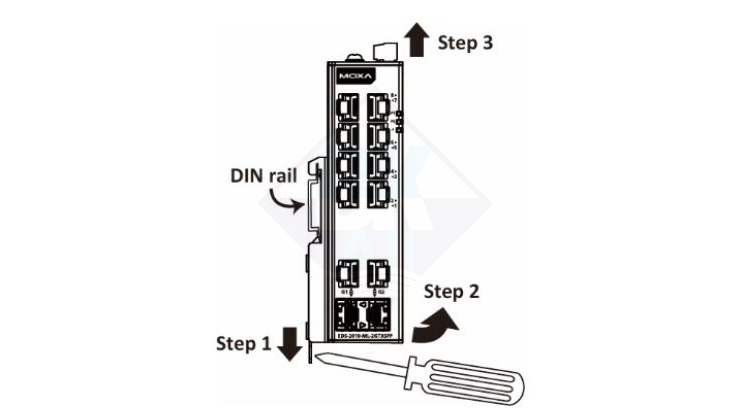

Bước 1: Kéo chốt trên bộ DIN-rail xuống bằng tuốc nơ vít.
Bước 2: Kéo nhẹ thiết bị về phía trước và nhấc lên để tháo thiết bị khỏi ray lắp
Tùy chọn 2 (khi cần cáp bên):
Bộ giá đỡ DIN-rail bằng kim loại có thể được cố định vào mặt bên (khuôn) của EDS (ngang hoặc dọc). Gắn EDS trên ray lắp không bị ăn mòn tuân thủ tiêu chuẩn EN 60715.
Phương pháp cài đặt được đề xuất

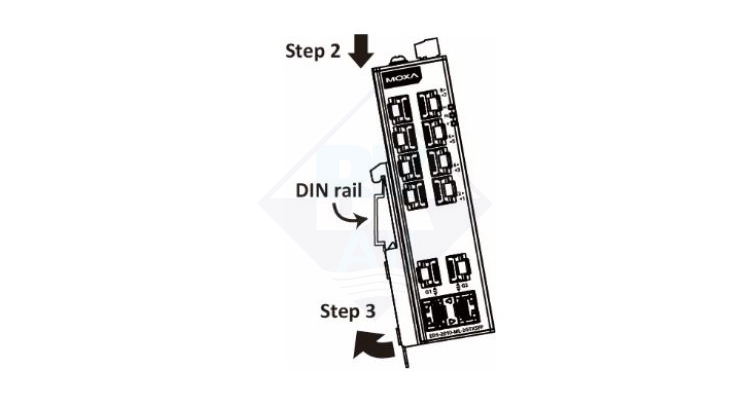

Bước 1: Tháo bộ giá đỡ DIN-rail bằng kim loại ra khỏi bảng mặt sau và gắn nó vào bảng mặt bên (phía khuôn) theo hướng ngang hoặc dọc như minh họa trong hình bên dưới
Bước 2: Lắp môi trên của bộ DIN-rail vào ray lắp.
Bước 3: Nhấn thiết bị về phía thanh ray cho đến khi thiết bị khớp vào vị trí
Phương pháp loại bỏ được đề xuất
Bước 1: Kéo chốt trên bộ DIN-rail xuống bằng tuốc nơ vít.
Bước 2: Kéo nhẹ thiết bị về phía trước và nâng lên để tháo thiết bị ra khỏi ray lắp.
Các vít dùng để cố định bộ ray DIN trên EDS phải được siết chặt trước khi lắp vào ray lắp. Hãy đảm bảo rằng nếu bạn tháo thanh ray DIN, nó phải được siết chặt chắc chắn khi lắp lại.
Gắn tường (tùy chọn)
Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS lên tường, như minh họa bên dưới.

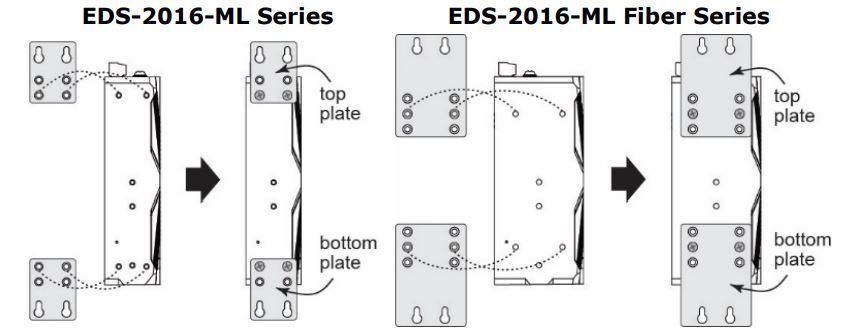

Bước 1: Tháo tấm gắn DIN-Rail bằng nhôm ra khỏi bảng phía sau của EDS, sau đó gắn các tấm gắn tường như minh họa trong sơ đồ bên dưới

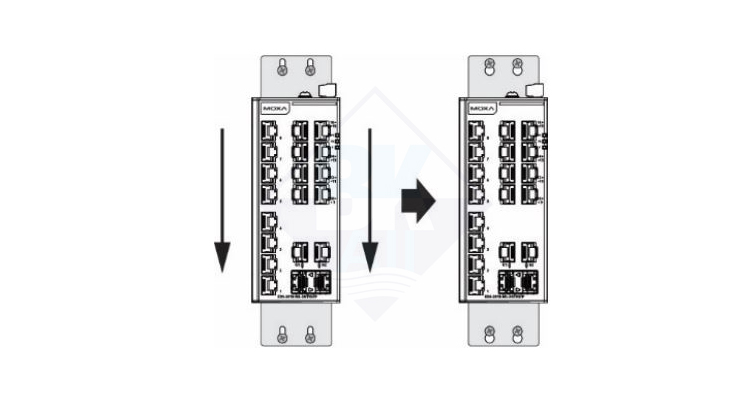

Bước 2: Gắn EDS lên tường cần 4 ốc vít. Sử dụng switch có gắn các tấm gắn tường làm hướng dẫn để đánh dấu vị trí chính xác của 4 con vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm
Trước khi siết vít vào tường, hãy đảm bảo kích thước đầu vít và thân vít phù hợp bằng cách lắp vít vào một trong các lỗ hình lỗ khóa của Tấm Gắn Tường
Không vặn hết vít chừa khoảng 2 mm để có khoảng trống để trượt bảng treo tường giữa tường và vít
Bước 3: Sau khi các vít đã được cố định vào tường, hãy lắp bốn đầu vít xuyên qua các phần lớn của các lỗ hình lỗ khóa, sau đó trượt EDS xuống dưới, như được chỉ ra. Siết chặt bốn ốc vít để tăng độ ổn định
Các bộ phận kim loại bên ngoài có thể nóng. Thực hiện các biện pháp phòng ngừa cần thiết nếu cần chạm vào
Không ngắt kết nối các mô-đun hoặc dây điện trừ khi nguồn điện đã được tắt hoặc khu vực được xác định là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với nguồn điện áp được hiển thị trên nhãn loại.
Các thiết bị này được thiết kế để hoạt động với Điện áp cực thấp an toàn. Do đó, chúng chỉ có thể được kết nối với các kết nối điện áp cung cấp và tiếp điểm tín hiệu với Điện áp cực thấp an toàn (SELV) tuân thủ IEC950/EN60950/VDE0805
Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt và/hoặc đấu dây Moxa EtherDevice Switch của bạn.
Tính cường độ dòng điện lớn nhất có thể có trên mỗi dây nguồn và dây chung. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng kích cỡ dây.
Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.
Bạn cũng nên chú ý đến các mục sau:
- Sử dụng các đường dẫn riêng để định tuyến dây điện và thiết bị. Nếu đường đi dây nguồn và đường đi dây của thiết bị phải giao nhau, hãy đảm bảo các dây vuông góc tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc dây liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc tính tín hiệu khác nhau phải được định tuyến riêng.
- Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được giữ riêng biệt. Nguyên tắc chung là hệ thống dây điện có đặc tính điện tương tự có thể được bó lại với nhau.
- Giữ riêng dây đầu vào và dây đầu ra.
- Bạn nên dán nhãn dây dẫn cho tất cả các thiết bị trong hệ thống khi cần thiết
Nối đất Moxa EtherDevice Switch
Nối đất và định tuyến dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị.
Phải sử dụng dây dẫn 4 mm2 khi sử dụng kết nối với vít nối đất bên ngoài
Sản phẩm này được thiết kế để gắn vào bề mặt lắp được nối đất tốt, chẳng hạn như bảng kim loại
Nối dây liên lạc báo động

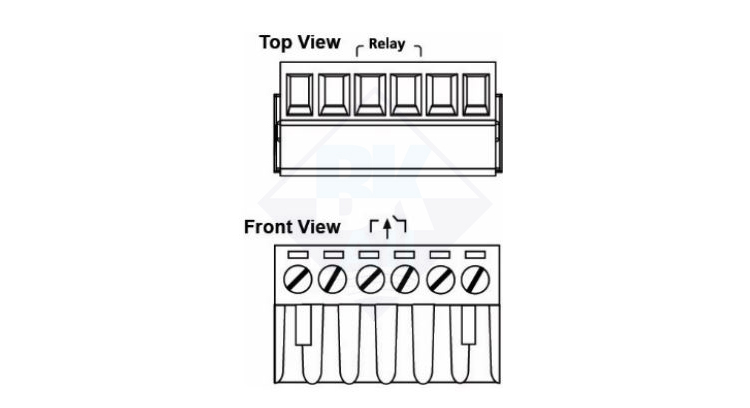

Liên hệ báo động bao gồm hai tiếp điểm ở giữa của khối đầu cuối trên bảng trên cùng của EDS. Bạn có thể tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối. Trong phần này, chúng tôi giải thích ý nghĩa của hai địa chỉ liên lạc được sử dụng để kết nối Liên hệ báo động
LỖI: Hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm được sử dụng để phát hiện cả lỗi nguồn và lỗi cổng. Hai dây được gắn vào các tiếp điểm Lỗi sẽ tạo thành mạch hở khi:
1. EDS bị mất nguồn từ một trong các đầu vào nguồn DC.
HOẶC
2. Một trong các cổng mà Công tắc DIP PORT ALARM tương ứng được đặt thành BẬT không được kết nối đúng cách.
Nếu cả hai điều kiện này đều không được thỏa mãn thì mạch Lỗi sẽ bị đóng
Đấu nối các đầu vào nguồn điện dự phòng

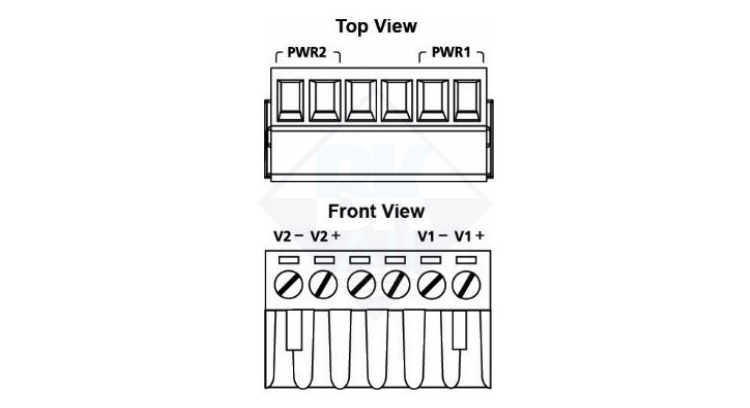

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 6 tiếp điểm trên bảng trên cùng của EDS được sử dụng cho hai đầu vào DC của EDS. Hình ảnh phía trên và phía trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây.
Bước 1: Cắm dây DC âm/dương vào cực V-/V+.
Bước 2:Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít nhỏ có lưỡi phẳng để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.
Bước 3: Lắp ngạnh đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS
Trước khi kết nối EDS với đầu vào nguồn DC, hãy đảm bảo điện áp nguồn DC ổn định
Nên sử dụng một dây dẫn riêng lẻ trong điểm kẹp có kích thước dây 28-14 AWG và giá trị mô-men xoắn là 1,7 lb-in
Kết nối truyền thông
Các mẫu EDS-2016-ML có 14 hoặc 16 cổng Ethernet 10/100BaseT(X) và 0 hoặc 2 cổng quang 100BaseFX (đầu nối loại SC/ST)
Kết nối cổng Ethernet 10/100BaseT(X)
Các cổng 10/100BaseT(X) nằm ở mặt trước của EDS được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet.

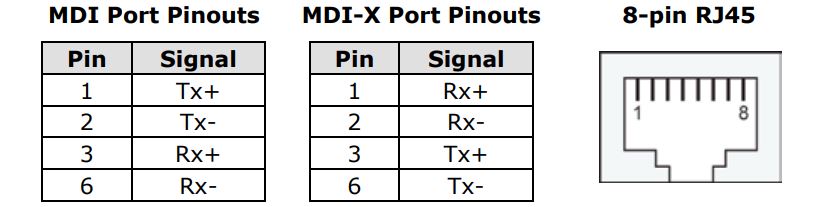

Dưới đây hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (HUB/Switch-type), đồng thời hiển thị sơ đồ nối dây cáp cho cáp Ethernet xuyên suốt và chéo
Sơ đồ chân RJ45 10/100Base T(x)
Dây cáp nối thẳng RJ45 (8 chân) đến RJ45 (8 chân)

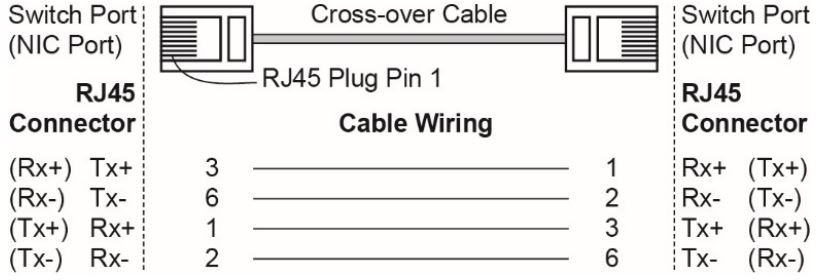

Dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)
Kết nối cổng Ethernet 100BaseFX

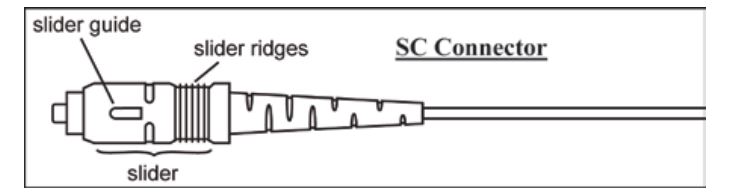

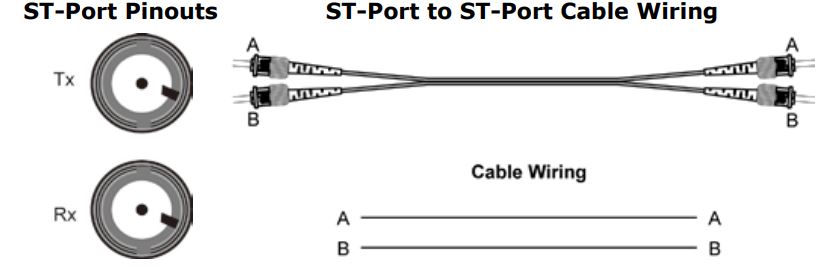

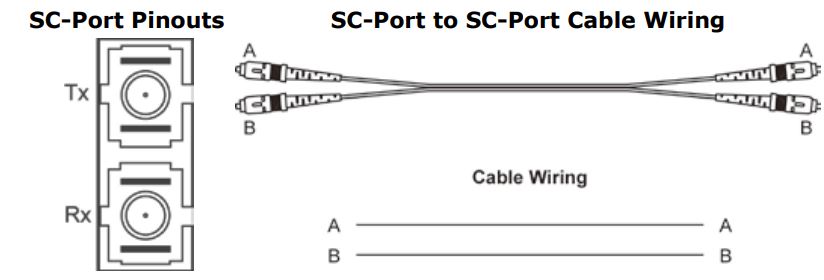

Khái niệm đằng sau cổng và cáp SC/ST rất đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Ngược lại với tín hiệu điện, tín hiệu quang không cần mạch điện để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I đến thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II đến thiết bị I. , để truyền song công hoàn toàn.
Tất cả những gì bạn cần nhớ là kết nối cổng Tx (truyền) của thiết bịI với cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn tự tạo cáp, chúng tôi khuyên bạn nên dán nhãn hai cạnh của cùng một dòng bằng cùng một chữ cái (A-to-A và B-to-B, như hiển thị bên dưới, hoặc A1-to-A2 và B1-to-B2)
Đây là sản phẩm Laser/LED Loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào Tia Laser.
Đầu vào nguồn dự phòng
Cả hai đầu vào nguồn có thể được kết nối đồng thời với nguồn điện DC trực tiếp. Nếu một nguồn điện bị hỏng, nguồn trực tiếp còn lại đóng vai trò dự phòng và tự động cung cấp tất cả các nhu cầu năng lượng của EDS
Liên hệ báo động
Switch EtherDevice Moxa có một Liên hệ báo động nằm ở bảng trên cùng. Để biết hướng dẫn chi tiết về cách kết nối dây nguồn của Tiếp điểm cảnh báo với hai tiếp điểm giữa của đầu nối khối đầu cực 6 tiếp điểm, hãy xem phần Đấu nối tiếp điểm cảnh báo trên trang 10. Trường hợp không điển hình là kết nối mạch Lỗi với đèn cảnh báo nằm trong phòng điều khiển. Đèn có thể được thiết lập để bật khi phát hiện lỗi.
Liên hệ báo động có hai đầu cuối tạo thành mạch Lỗi để kết nối với hệ thống báo động. Hai dây được gắn vào các tiếp điểm Lỗi tạo thành mạch hở khi (1) EDS bị mất nguồn từ một trong các đầu vào nguồn DC hoặc (2) một trong các cổng mà Công tắc DIP PORT ALARM tương ứng được đặt thành BẬT không được kết nối đúng cách.
Nếu cả hai điều kiện này đều không xảy ra thì mạch Lỗi sẽ bị đóng
Cài đặt DIP sẽ được kích hoạt khi thiết bị được bật nguồn vào lần tiếp theo

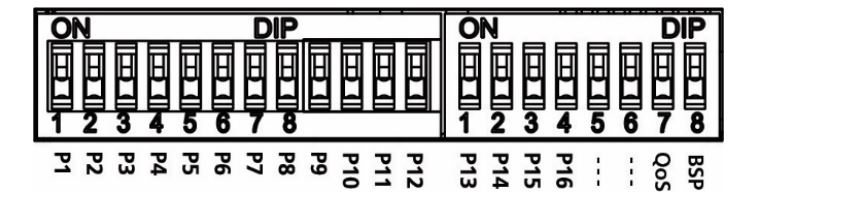

Cài đặt công tắc DIP
Công tắc DIP dòng EDS-2016-ML
DIP Switch | Cài đặt | Mô tả | |||||||||||||||
Chức năng cảnh báo cổng P1 đến P16 | Bật | Bật Cảnh báo PORT tương ứng. Nếu liên kết của cổng bị lỗi, rơle sẽ hình thành mạch hở và đèn LED báo lỗi sẽ sáng lên | |||||||||||||||
Tắt | Tắt Cảnh báo PORT tương ứng. Therelay sẽ tạo thành một mạch kín và FaultLED sẽ không bao giờ sáng lên | ||||||||||||||||
Chất lượng dịch vụ (QoS) | Bật |
Cho phép Chất lượng dịch vụ xử lý mức độ ưu tiên của gói trong bốn hàng đợi WRR Ma trận ánh xạ ưu tiên QoS trong mỗi hàng đợi
|
|||||||||||||||
Tắt | Vô hiệu hóa chất lượng dịch vụ | ||||||||||||||||
Bảo vệ bão phát sóng (BSP) | Bật | Cho phép bảo vệ bão phát sóng (tối đa 2000 gói phát sóng mỗi giây) trong bộ chuyển mạch EDS cho tất cả các cổng | |||||||||||||||
Tắt | Tắt tính năng bảo vệ bão phát sóng |
Đèn LED
Mặt trước của Moxa EtherDevice Switch chứa một số đèn LED. Chức năng của mỗi đèn LED được mô tả trong bảng bên dưới
LED | Màu | Trạng thái | Mô tả |
Đèn LED hệ thống | |||
PWR1 | Vàng | Bật | Nguồn đang được cung cấp cho đầu vào nguồn PWR1 của mô-đun chính |
Tắt | Nguồn không được cấp cho đầu vào nguồn của mô-đun chính PWR1 | ||
PWR2 | Vàng | Bật | Nguồn đang được cung cấp cho đầu vào nguồn PWR2 của mô-đun chính |
Tắt | Nguồn không được cấp cho đầu vào nguồn PWR2 của mô-đun chính | ||
FAULT/lỗi | Đỏ | Bật | Khi cảnh báo PORT tương ứng được bật và liên kết của cổng không hoạt động. |
Tắt | Khi cảnh báo PORT tương ứng được bật và liên kết của cổng đang hoạt động hoặc khi cảnh báo PORT tương ứng bị tắt | ||
Đèn LED sợi quang 100M | Xanh | Bật | Link 100Mbps của cổng TP đang hoạt động |
Nháy | Dữ liệu đang được truyền ở tốc độ 100Mbps | ||
Tắt | Link 100Mbps của cổng TP không hoạt động | ||
Đèn LED đầu đồng 10M/100M | Xanh | Bật | Link 100Mbps của cổng TP đang hoạt động |
Nháy | Dữ liệu đang được truyền ở tốc độ 100Mbps | ||
Tắt | Link 100Mbps của cổng TP không hoạt động | ||
Đèn LED đáy đồng 10M/100M | Xanh | Bật | Link 10Mbps của cổng TP đang hoạt động |
Nháy | Dữ liệu đang được truyền ở tốc độ 10Mbps | ||
Tắt | Liên kết 10Mbps của cổng TP không hoạt động. |
Kết nối MDI/MDI-X tự động
Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseT(X) của EDS với bất kỳ loại thiết bị Ethernet nào mà không cần chú ý đến loại cáp Ethernet đang được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng một trong hai cáp nối thẳng hoặc cáp chéo để kết nối EDS với các thiết bị Ethernet.
Chức năng tốc độ kép và chuyển đổi Cổng RJ45 chuyển đổi 10/100 Mbps của Moxa EDS tự động đàm phán với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được cả hai thiết bị hỗ trợ. Tất cả các mẫu của Moxa EtherDevice Switch đều là thiết bị plug-and-play, do đó không cần cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì. Chế độ song công một nửa/hoàn toàn cho các cổng RJ45 đã chuyển đổi phụ thuộc vào người dùng và thay đổi (bằng cách tự động đàm phán) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền nào được thiết bị đính kèm hỗ trợ
Cổng cáp quang
Các cổng chuyển mạch quang của Moxa EDS hoạt động ở tốc độ cố định 100 Mbps và chế độ song công hoàn toàn để mang lại hiệu suất tốt nhất. Các cổng cáp quang được sản xuất tại nhà máy dưới dạng đầu nối SC/ST đa chế độ hoặc đơn chế độ.
Do đó, bạn nên sử dụng cáp quang có đầu nối SC/ST ở cả hai đầu. Khi cắm đầu nối vào cổng, hãy đảm bảo thanh dẫn hướng được đặt ở phía bên phải sao cho vừa khít với cổng.
Các cổng cáp quang 100 Mbps là các cổng chuyển mạch và hoạt động như một miền, cung cấp kết nối đường trục băng thông cao hỗ trợ khoảng cách cáp sợi dài (lên đến 5 km cho nhiều chế độ và 40 km cho chế độ đơn) để cài đặt linh hoạt
Chuyển đổi, lọc và chuyển tiếp
Mỗi khi một gói đến một trong các cổng chuyển mạch, quyết định lọc hoặc chuyển tiếp gói sẽ được đưa ra. Các gói có địa chỉ nguồn và đích thuộc cùng một phân đoạn cổng sẽ được lọc, hạn chế các gói đó ở một cổng và giúp phần còn lại của mạng không cần phải xử lý chúng. Một gói có địa chỉ đích trên một phân đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng khác khi không cần thiết. Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói multi-cast không thường xuyên) được chuyển tiếp đến tất cả các cổng. EDShoạt động ở chế độ chuyển mạch lưu trữ và chuyển tiếp, giúp loại bỏ các gói tin xấu và cho phép đạt được hiệu suất cao nhất khi có lưu lượng truy cập lớn trên mạng.
Chuyển đổi và học địa chỉ
Moxa EDS có bảng địa chỉ có thể chứa tới 8K địa chỉ nút, điều này phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có khả năng tự học, do đó khi các nút được thêm vào hoặc xóa đi hoặc di chuyển từ phân đoạn này sang phân đoạn khác, EDS sẽ tự động cập nhật các vị trí nút mới. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất sẽ bị xóa để nhường chỗ cho các địa chỉ mới hơn, được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị và sau đó cấp nguồn lại cho thiết bị.
Tự động đàm phán và cảm biến tốc độ
Các cổng Ethernet RJ45 của EDS hỗ trợ độc lập khả năng tự động đàm phán cho tốc độ truyền 10 Mbps và 100 Mbps khi hoạt động theo tiêu chuẩn IEEE802.3. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mbps, trong khi cùng lúc đó, các nút khác đang hoạt động ở tốc độ 100 Mbps.
Quá trình tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi lần LINK được bật. EDS quảng cáo khả năng sử dụng tốc độ truyền 10 Mbps và 100 Mbps, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự.
Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến việc không đồng ý hoạt động ở tốc độ 10 Mbps, 100 Mbps. Nếu cổng Ethernet RJ45 của EDS được kết nối với thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và bán song công chế độ, theo yêu cầu của tiêu chuẩn IEEE802.3
Thông số kỹ thuật
Công nghệ | |||||
Tiêu chuẩn |
IEEE 802.3 cho 10BaseT, IEEE 802.3u cho 100BaseT(X) và 100Base FX, IEEE 802.1p cho lớp dịch vụ |
||||
Kiểm soát lưu lượng | Điều khiển luồng IEEE 802.3x, điều khiển luồng áp suất ngược | ||||
Giao diện | |||||
Cổng RJ45 | Tốc độ đàm phán tự động 10/100BaseT(X) | ||||
Cổng cáp quang | Cổng 100BaseFX (đầu nối SC/ST) | ||||
Đèn LED | PWR1, PWR2, Fault, 10/100M, 100M | ||||
Dip Switch | Cảnh báo ngắt cổng, QoS, BSP | ||||
Liên hệ báo động | Một đầu ra rơle có khả năng mang dòng điện là 1A @ 24 VDC | ||||
Cáp quang | |||||
100Base FX | |||||
Đa chế độ | Chế độ đơn 40 km | Chế độ đơn 80 km | |||
Loại cáp quang | OM1 | 50/125µm | G.652 | G.652 | |
800MHz*Km | |||||
Khoảng cách điển hình | 4 km | 5 km | 40 km | 80 km | |
Bước sóng | Điển hình (nm) | 1300 | 1320 | 1550 | |
Phạm vi TX (nm) |
1260 đến 1360 | 1280 đến 1340 | 1530 đến 1570 | ||
Phạm vi RX (nm) |
1100 đến 1600 | 1100 đến 1600 | 1100 đến 1600 | ||
Công suất quang |
Phạm vi TX (dBm) |
-10 đến -20 | 0 đến -5 | 0 đến -5 | |
Phạm vi RX (dBm) |
-3 đến -32 | -3 đến -34 | -3 đến -34 | ||
Ngân sách liên kết (dB) |
12 | 29 | 29 | ||
Dispersion Penalty (dB) |
3 | 1 | 1 | ||
Lưu ý: Khi kết nối cáp quang đơn mode 40 km hoặc 80 km trong khoảng cách ngắn, chúng tôi khuyên bạn nên đặt bộ suy giảm để tránh bộ thu phát bị hỏng do công suất quang quá mức. Khoảng cách điển hình: Để đạt được khoảng cách điển hình của một bộ thu phát sợi quang được chỉ định, vui lòng tham khảo công thức sau: Ngân sách liên kết (dB) > hình phạt phân tán (dB) + tổng tổn thất liên kết (dB) |
|||||
Chuyển thuộc tính | |||||
Kích thước bảng MAC | 8K | ||||
Kích thước bộ đệm gói | 2 Mbits | ||||
Loại xử lý | Lưu trữ và chuyển tiếp | ||||
Nguồn | |||||
Điện áp đầu vào | Đầu vào kép dự phòng 12/24/48 VDC | ||||
Đầu vào hiện tại |
EDS-2016-ML: 0,296 A (tối đa) EDS-2016-ML-MM-SC: 0,443 A (tối đa) EDS-2016-ML-MM-ST: 0,458 A (tối đa) EDS-2016-ML-SS-SC: 0,460 A (tối đa) Đầu ra rơle: 24 VDC, 1 A, Điện trở |
||||
Sự liên quan |
Khối đầu cuối 6 tiếp điểm có thể tháo rời 28-14 AWG, 1,7 lb-in Tất cả các dây phải có khả năng chịu được ít nhất 85°C |
||||
Bảo vệ quá tải hiện tại | Present | ||||
Bảo vệ phân cực ngược | Present | ||||
Cơ khí | |||||
Vỏ | Bảo vệ IP30, vỏ kim loại | ||||
Kích thước (R x C x D) |
Mẫu đồng EDS-2016-ML: 36 x 135 x 95 mm (1,41 x 5,31 x 3,74 inch) Mẫu quang EDS-2016-ML: 58 x 135 x 95 mm (2,28 x 5,31 x 3,74 inch) |
||||
Nặng |
Mẫu đồng EDS-2016-ML: 486 g (1,07 lb) Mẫu sợi EDS-2016-ML: 648 g (1,43 lb) |
||||
Cài đặt | DIN-rail, Gắn tường (bộ tùy chọn) | ||||
Giới hạn môi trường | |||||
Nhiệt độ hoạt động |
-10 đến 60°C (32 đến 140°F) -40 đến 75°C (-40 đến 167°F) đối với model -T |
||||
Nhiệt độ bảo quản | -40 đến 85°C (-40 đến 185°F) | ||||
Độ ẩm tương đối xung quanh | 5 đến 95% (không ngưng tụ) | ||||
Độ cao | Lên tới 2.000 m | ||||
Ghi chú | Thiết bị này phải được lắp đặt trong một vỏ bọc cuối cùng phù hợp | ||||
Phê duyệt quy định | |||||
Lưu ý: Chỉ sử dụng trong nhà | |||||
An toàn | UL 61010-2-201, EN 62368-1(LVD) | ||||
EMI | FCC Part 15, CISPR (EN55032) class A | ||||
EMS | EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 3 EN61000-4-5 (Surge), Level 3 EN61000-4-6 (CS), Level 3 EN61000-4-8 | ||||
Vị trí nguy hiểm* | UL/cUL Class I, Division 2, Groups A, B, C, and D; ATEX Zone 2, Ex nA nC IIC T4 Gc | ||||
Hàng hải* | DNV GL, ABS, LR, NK | ||||
Giao thông đường sắt | EN 50121-4 | ||||
Điều khiển giao thông* | NEMA TS2 | ||||
Sốc | IEC60068-2-27 | ||||
Rơi tự do | IEC60068-2-32 | ||||
Rung | IEC60068-2-6 |
Như vậy BKAII đã cùng các bạn tìm hiểu chi tiết về hướng dẫn sử dụng dòng sản phaamr EDS-2016-ML hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
- Hướng dẫn cài đặt phần cứng dòng EDS-316 hãng Moxa
- Hướng dẫn cài đặt phần cứng switch EDS-G205 hãng Moxa
- Hướng dẫn cài đặt nhanh dòng switch EDS-2005-EL/ELP hãng Moxa
- Hướng dẫn cài đặt dòng switch EDS-518A hãng Moxa
"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"
