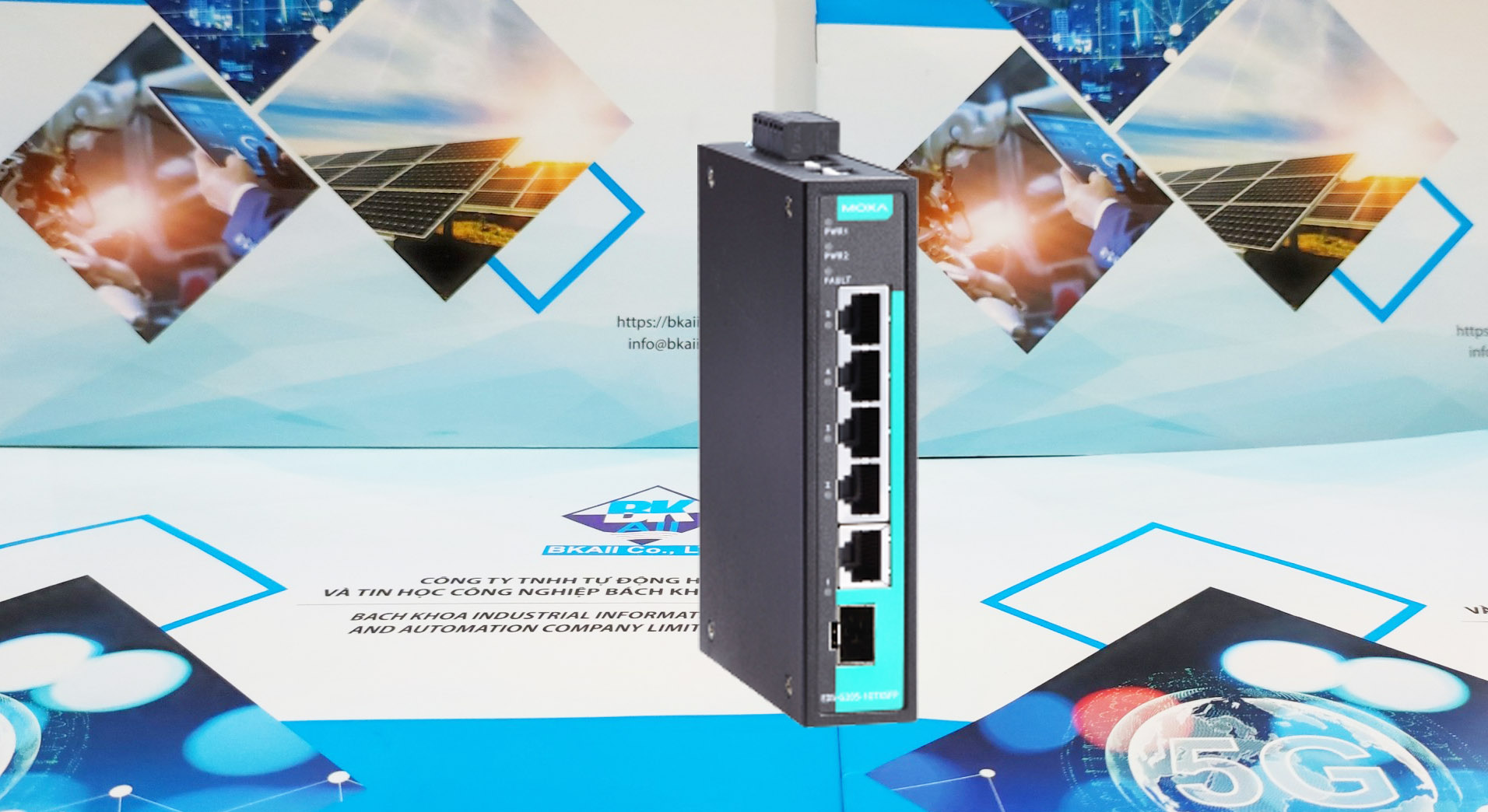

EDS-G205 Switch công nghiệp 5 cổng Ethernet hỗ trợ  tốc độ 10/100/1000BáseT(X)  của hãng Moxa-Taiwan hiện đang được BKAII  phân phối rộng rãi tại thị trường Việt Nam. EDS-G205 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng...

Sê-ri EDS-G205 được trang bị 5 cổng Gigabit Ethernet, làm cho nó trở thành giải pháp kinh tế và lý tưởng cho các ứng dụng Gigabit Ethernet băng thông cao, đòi hỏi khắt khe. Ngoài ra, chức năng cảnh báo rơle tích hợp sẽ cảnh báo cho người quản trị hệ thống khi xảy ra sự cố mất điện hoặc ngắt cổng. Sê-ri EDS-G205 bao gồm 2 mẫu: một mẫu có dải nhiệt độ hoạt động từ 0 đến 60°C và mẫu còn lại có dải nhiệt độ hoạt động mở rộng từ -40 đến 75°C. Hai mẫu này đã vượt qua bài kiểm tra chạy thử 100% để đảm bảo rằng chúng đáp ứng các nhu cầu đặc biệt của điều khiển tự động hóa công nghiệp. Có thể dễ dàng lắp đặt sê-ri EDS-G205 với giá đỡ DIN-Rail cũng như hộp phân phối

Xuyên suốt Hướng dẫn cài đặt phần cứng này, chúng tôi sử dụng EDS làm từ viết tắt của Moxa EtherDevice Switch:

EDS = Moxa EtherDevice Switch

Danh sách kiểm tra gói hàng

EDS của bạn được vận chuyển cùng với các mặt hàng sau.

Đặc trưng

Công nghệ chuyển mạch mạng hiệu suất cao

  • 10/100/1000BaseT(X) (RJ45), tốc độ thương lượng tự động, chế độ song công F/H
  • IEEE 802.3/802.3u/802.3ab.
  • Loại quy trình chuyển đổi Lưu trữ và Chuyển tiếp, 8K mục nhập địa chỉ MAC.

Độ tin cậy cấp công nghiệp

  • Mất điện, báo ngắt cổng bằng ngõ ra rơle
  • Đầu vào nguồn kép 12/24/48VDC dự phòng

Thiết kế chắc chắn

  • Phạm vi nhiệt độ hoạt động từ 0 đến 60°C hoặc hoạt động kéo dài nhiệt độ từ -40 đến 75°C đối với kiểu máy (-T)
  • IP30, vỏ chắc chắn có độ bền cao
  • DIN-Rail hoặc khả năng gắn bảng điều khiển

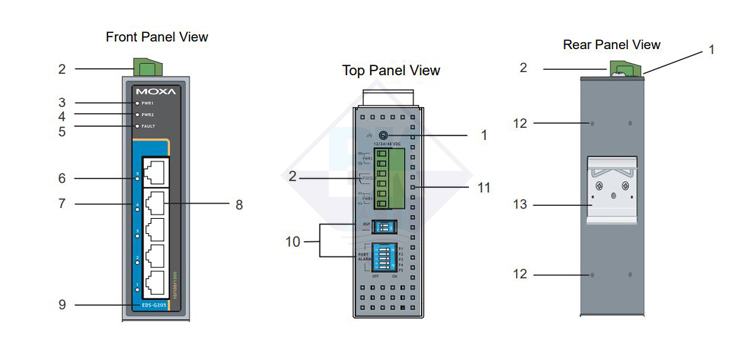

Bố cục bảng điều khiển của EDS-G205

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn (PWR1, PWR2) và đầu ra rơle

3. Đèn LED PWR1 đầu vào nguồn

4. Đèn LED PWR2 đầu vào nguồn

5. Đèn LED báo lỗi

6. Đèn LED 10/10/1000 Mbps của cổng TP

7. Số cổng

8. Cổng 10/100/1000BaseT(X)

9. Tên mẫu

10. Công tắc DIP

11. Lỗ tản nhiệt

12. Lỗ bắt vít cho bộ giá treo tường

13. Bộ ray DIN

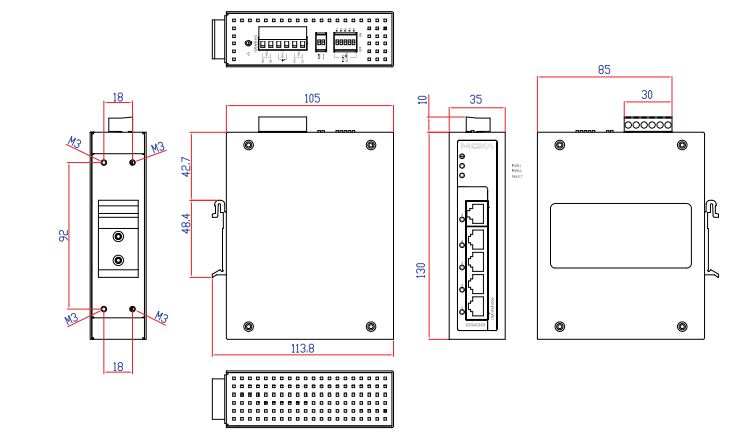

Kích thước lắp đặt (đơn vị = mm)

Gắn DIN-Rail

Tấm gắn ray DIN bằng nhôm đã được cố định vào mặt sau của EDS khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm gắn thanh ray DIN, hãy đảm bảo rằng lò xo kim loại cứng nằm ở phía trên cùng, như thể hiện trong các hình bên dưới.

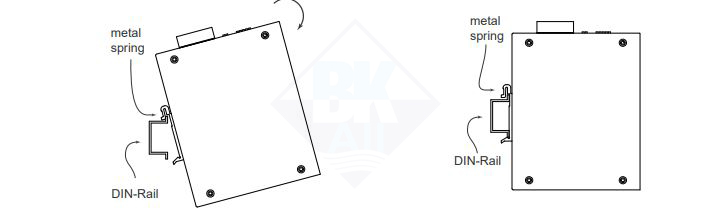

Bước 1: Chèn phần trên cùng của thanh ray DIN vào khe ngay bên dưới lò xo kim loại cứng

Bước 2: Bộ phận đính kèm thanh ray DIN sẽ khớp vào vị trí như minh họa bên dưới

Để tháo DIN-rail khỏi EDS, chỉ cần làm ngược lại các Bước 1 và 2

Gắn tường (tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS lên tường, như minh họa bên dưới

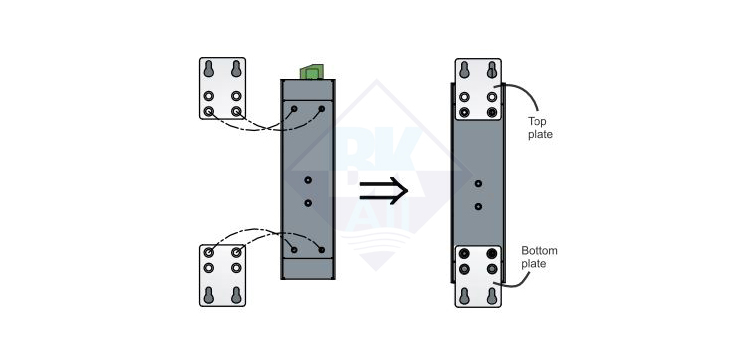

Bước 1: Tháo tấm gắn ray DIN bằng nhôm khỏi bảng điều khiển phía sau của EDS, sau đó gắn các tấm giá treo tường, như thể hiện trong hình

Bước 2: Gắn EDS lên tường cần 4 vít. Sử dụng công tắc, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm

Trước khi siết vít vào tường, hãy đảm bảo kích thước đầu và thân vít phù hợp bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm treo tường

Không vặn hết cỡ các vít chừa khoảng 2 mm để có khoảng trống cho bảng giá treo tường trượt vào giữa tường và các vít

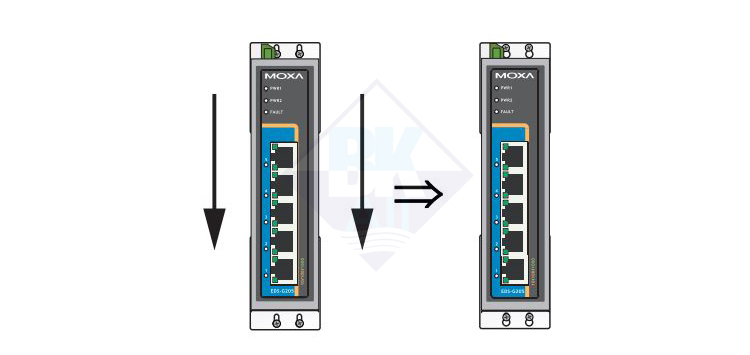

Bước 3: Sau khi các vít được cố định vào tường, hãy luồn bốn đầu vít qua các phần lớn của lỗ khóa hình lỗ khóa, sau đó trượt EDS xuống dưới, như được chỉ ra. Siết chặt bốn vít để tăng độ ổn định

Yêu cầu về hệ thống dây điện

Tắt nguồn trước khi ngắt kết nối các mô-đun hoặc dây. Điện áp nguồn thích hợp được liệt kê trên nhãn sản phẩm. Kiểm tra điện áp của nguồn điện để đảm bảo rằng bạn đang sử dụng đúng điện áp. Không sử dụng điện áp lớn hơn điện áp được chỉ định trên nhãn sản phẩm. Các thiết bị này phải được cung cấp bởi nguồn AELV như được định nghĩa trong Chỉ thị điện áp thấp 2006/95/EC và 2004/108/EC

Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến các mục sau:

  • Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải cắt nhau, hãy đảm bảo các dây này vuông góc tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc dây liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc tính tín hiệu khác nhau nên được định tuyến riêng.
  • Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có đặc tính điện tương tự có thể được bó lại với nhau.
  • Giữ dây đầu vào và dây đầu ra tách biệt.
  • Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết

Nối đất Moxa EtherDevice Switch

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị. Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại

Nối dây báo động Liên hệ

Tiếp điểm báo động bao gồm hai tiếp điểm ở giữa của khối đầu cuối trên bảng trên cùng của EDS. Bạn có thể tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối. Trong phần này, chúng tôi giải thích ý nghĩa của hai liên hệ được sử dụng để kết nối Liên hệ báo động

LỖI: Hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm được sử dụng để phát hiện cả lỗi nguồn và lỗi cổng. Hai dây nối với tiếp điểm Sự cố gây hở mạch khi:

1. EDS bị mất nguồn từ một trong các đầu vào nguồn DC. HOẶC

2. Công tắc PORT ALARM DIP cho một trong các cổng được đặt thành BẬT, nhưng cổng không được kết nối đúng cách.

Nếu cả hai điều kiện này không được thỏa mãn, mạch Sự cố sẽ bị đóng

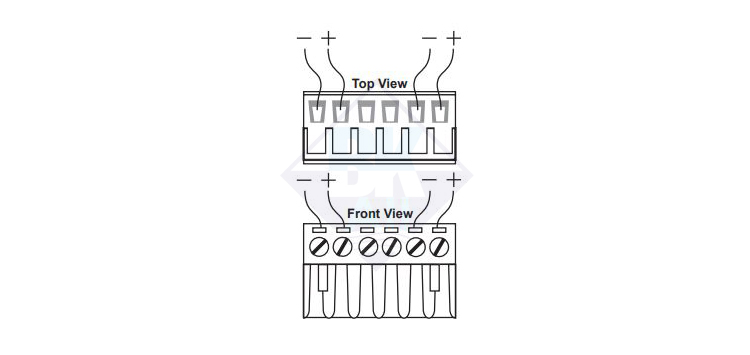

Đi dây các đầu vào nguồn dự phòng

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 6 tiếp điểm trên bảng trên cùng của EDS được sử dụng cho các đầu vào DC của EDS. Mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây

Bước 1: Chèn các dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng ra, hãy sử dụng tuốc-nơ-vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS

Trước khi kết nối EDS với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định

Kết nối truyền thông

Các mẫu EDS-G205 có 5 cổng Ethernet 10/100/1000BaseT(X)

Kết nối cổng Ethernet 10/100/1000BaseT(X)

Các cổng 10/100/1000BaseT(X) nằm trên bảng mặt trước của Moxa EtherDevice Switch được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Hầu hết người dùng sẽ chọn cấu hình các cổng này cho chế độ Auto MDI/MDI-X, trong trường hợp đó, các đầu nối của cổng được điều chỉnh tự động tùy thuộc vào loại cáp Ethernet được sử dụng (thẳng hoặc chéo) và loại thiết bị (NIC). -type orHUB/Switch-type) được kết nối với cổng.

Trong phần tiếp theo, chúng tôi cung cấp sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch). Chúng tôi cũng cung cấp sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo

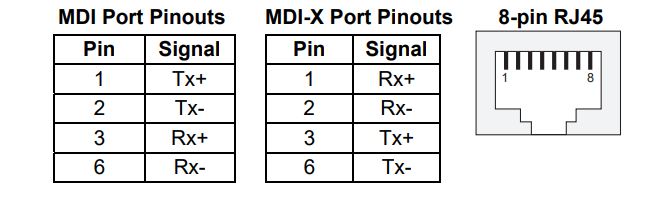

Sơ đồ chân RJ45 10 /100Base T(x)

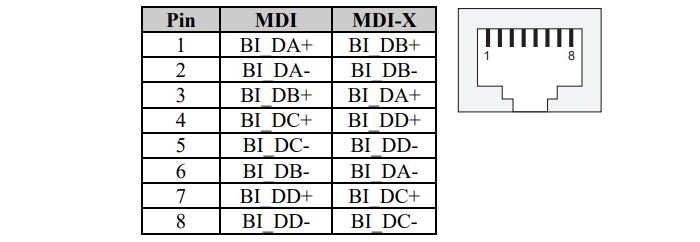

Sơ đồ chân 1000BaseT RJ45

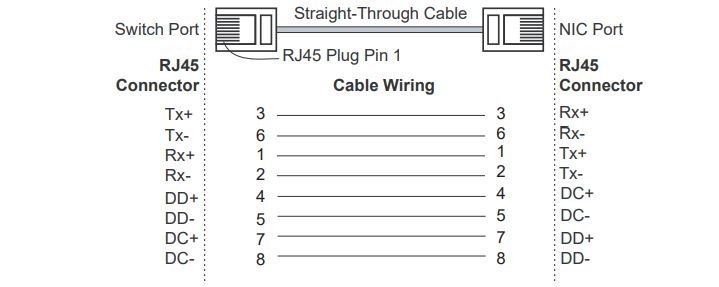

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

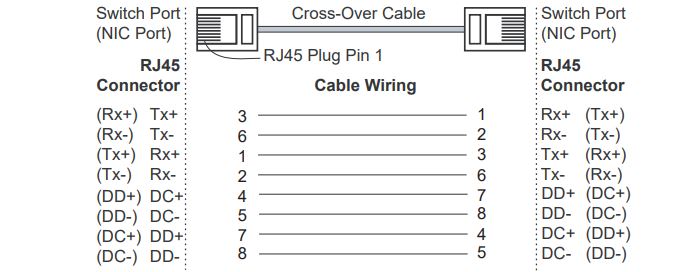

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

Đầu vào nguồn dự phòng

Cả hai đầu vào nguồn có thể được kết nối đồng thời với các nguồn điện DC trực tiếp. Nếu một nguồn điện bị hỏng, nguồn điện trực tiếp khác hoạt động như một nguồn dự phòng và tự động cung cấp tất cả các nhu cầu năng lượng của EDS

Liên hệ báo động

Moxa EtherDevice Switch có một Tiếp điểm báo động nằm ở bảng trên cùng. Để biết hướng dẫn chi tiết về cách kết nối dây nguồn Tiếp điểm báo động với hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm, hãy xem phần Đi dây cho Tiếp điểm báo động trên trang 6. A kịch bản điển hình sẽ là kết nối mạch Sự cố với đèn cảnh báo đặt trong phòng điều khiển. Đèn có thể được thiết lập để bật khi phát hiện lỗi.

Tiếp điểm báo động có hai đầu cuối tạo thành mạch Lỗi để kết nối với hệ thống báo động. Hai dây được gắn vào các tiếp điểm Lỗi tạo thành mạch hở khi (1) EDS bị mất nguồn từ một trong các đầu vào nguồn DC hoặc (2) một trong các cổng mà công tắc DIP PORT ALARM tương ứng được đặt thành BẬT, không được được kết nối đúng cách.

Nếu cả hai điều kiện này không xảy ra, mạch Sự cố sẽ bị đóng

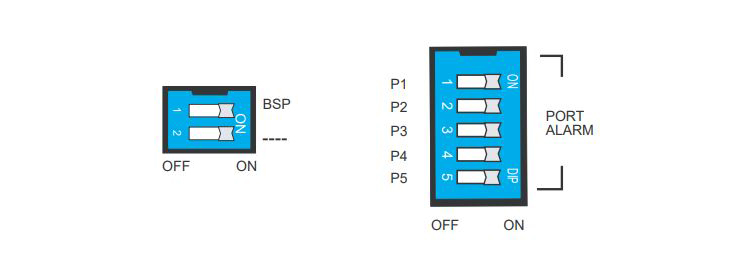

Cài đặt công tắc DIP

Cài đặt mặc định cho mỗi công tắc DIP là TẮT. Bảng sau đây giải thích tác dụng của việc đặt công tắc DIP sang vị trí BẬT

DIP Switch Cài đặt Mô tả
BSP Bật Cho phép bảo vệ cơn bão phát sóng
Tắt Vô hiệu hóa bảo vệ bão phát sóng

----

refers to Jumbo

Frame

Bật Kích hoạt chức năng khung jumbo
Tắt Vô hiệu hóa chức năng khung jumbo
PORT Alarm Bật Bật Cảnh báo PORT tương ứng. Nếu liên kết của cổng không thành công, rơle sẽ tạo thành mạch hở và đèn LED báo lỗi sẽ sáng
Tắt Tắt Cảnh báo PORT tương ứng. Rơle sẽ tạo thành một mạch kín và đèn LED Lỗi sẽ không bao giờ sáng

Để chủ động cập nhật cài đặt công tắc DIP, hãy tắt nguồn rồi bật nguồn EDS

Đèn báo LED

Mặt trước của Moxa EtherDevice Switch chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

LED Màu Trạng thái Mô tả
PWR1 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn PWR1
Tắt Nguồn không được cung cấp cho đầu vào nguồn PWR1
PWR1 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn PWR2
Tắt Nguồn không được cung cấp cho đầu vào nguồn PWR2
FAULT/Lỗi Đỏ Bật Khi cảnh báo PORT tương ứng được bật và liên kết của cổng không hoạt động
Tắt Khi cảnh báo PORT tương ứng được bật và liên kết của cổng đang hoạt động hoặc khi cảnh báo PORT tương ứng bị tắt
10/100/ 1000M Vàng Bật Liên kết 10/100 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền với tốc độ 10/100 Mbps
Tắt Liên kết 10/100 Mbps của TP Port không hoạt động
Xanh Bật Liên kết 1000 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 1000 Mbps
Tắt Liên kết 1000 Mbps của TP Port không hoạt động

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100/1000BaseT(X) của EDS với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp thẳng hoặc cáp chéo để kết nối EDS với các thiết bị Ethernet

Chức năng và chuyển mạch ba tốc độ

Cổng chuyển mạch RJ45 10/100/1000 Mbps của EDS tự động đàm phán với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. EDS là một thiết bị plug-and-play, do đó không yêu cầu cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì.

Chế độ bán song công/hoàn toàn song công cho các cổng được chuyển đổi RJ45 phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ

Tự động đàm phán và cảm biến tốc độ

Các cổng Ethernet RJ45 của EDS hỗ trợ độc lập tự động đàm phán cho tốc độ truyền 10 Mbps, 100 Mbps và 1000 Mbps, hoạt động theo tiêu chuẩn IEEE802.3.

Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây hoặc 1000 Mb/giây.

Tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi khi LINK được bật. EDS quảng cáo khả năng sử dụng tốc độ truyền 10Mbps, 100 Mbps hoặc 1000 Mbps với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến thỏa thuận hoạt động ở tốc độ 10Mbps, 100 Mbps hoặc 1000 Mbps.

Nếu cổng Ethernet RJ45 của EDS được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE802.3.

Thông số kỹ thuật

Công nghệ
Tiêu chuẩn IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), IEEE 802.3ab for 1000BaseT
Giao diện
Cổng RJ45 Tốc độ thương lượng tự động 10/100/1000BaseT(X)
Đèn báo LED PWR1, PWR2, FAULT, 10/100M/1000M
Dip Switch Báo động hỏng cổng, bảo vệ bão phát sóng
Liên hệ báo động Một đầu ra rơle với khả năng mang dòng điện 1A @ 24 VDC
Nguồn
Điện áp đầu vào 12/24/48 VDC (9.6 to 60 VDC)
Dòng điện đầu vào @ 24VDC 0.2A
Sự liên quan Một khối đầu cuối 6 chân có thể tháo rời
Bảo vệ dòng điện quá tải Present
Bảo vệ phân cực ngược Present
Cơ khí
Vỏ Bảo vệ IP30, vỏ kim loại
Kích thước 35 x 130 x 105 mm (1.37 x 4.05 x 4.13 in)
Nặng 290g
Cài đặt DIN-rail, Treo tường (bộ tùy chọn)
Thuộc về môi trường
Nhiệt độ hoạt động

0 đến 60°C (32 đến 140°F)

-40 đến 75°C (-40 đến 167°F) cho kiểu máy -T

Nhiệt độ bảo quản -40 đến 85°C (-40 đến 185°F)
Độ ẩm tương đối xung quanh 5 đến 95% (không ngưng tụ)
Phê duyệt quy định
An toàn UL508(Pending)
Vị trí nguy hiểm UL/cUL Class I, Division 2, Groups A, B, C, and D; ATEX Class I, Zone 2, Ex nC nL IIC T4 (Pending
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 3 EN61000-4-5 (Surge), Level 3 EN61000-4-6 (CS), Level 3 EN61000-4-8 EN61000-4-11 EN61000-4-12
Sốc IEC60068-2-27
Rơi tự do IEC60068-2-32
Rung IEC60068-2-6

Như vậy BKAII đã cùng các bạn tìm hiểu về cách sử dụng sản phẩm EDS-G205 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
