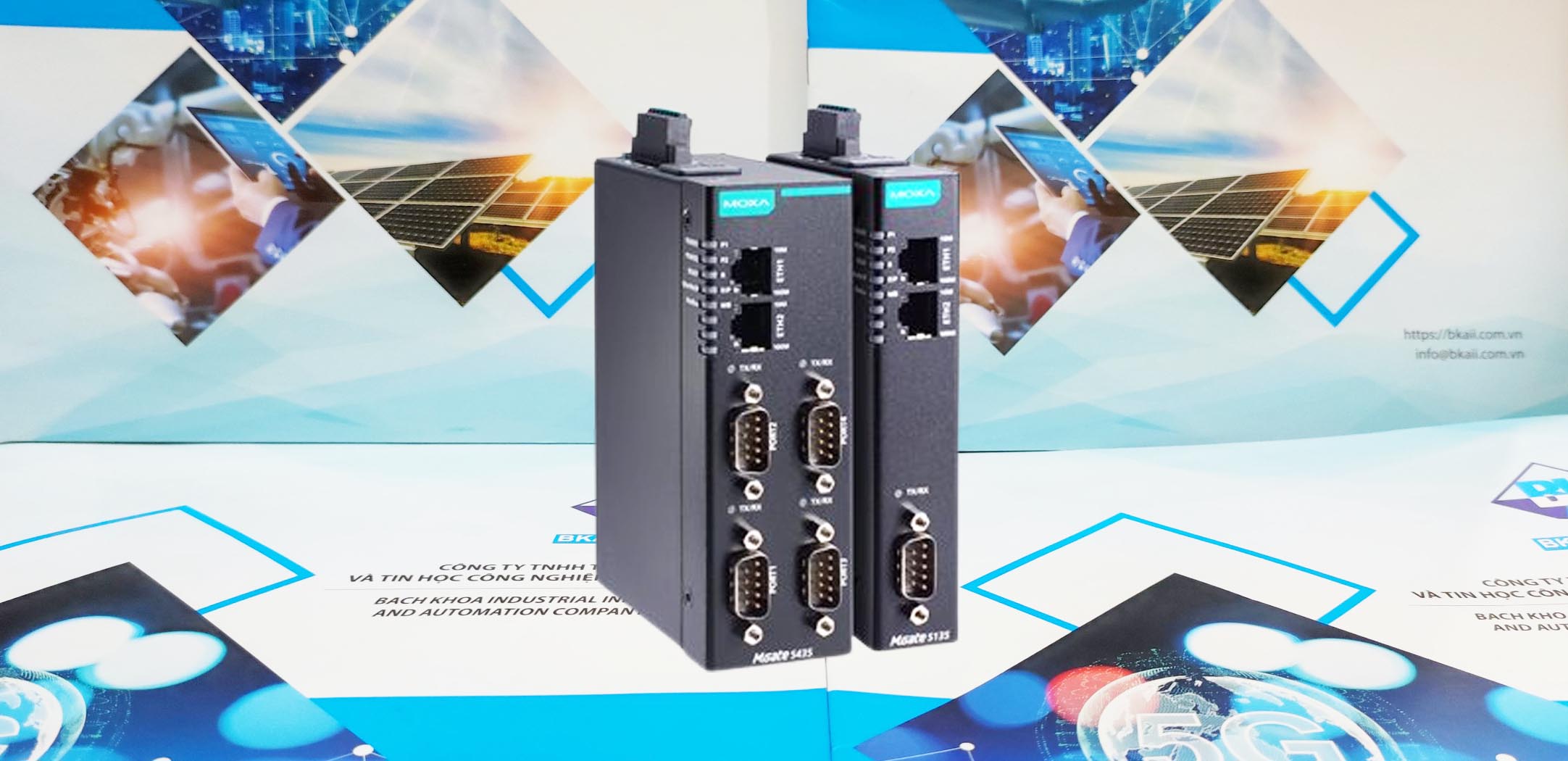

MGate 5135/5435: 1 or 4-port Modbus RTU/ASCII/TCP-to-EtherNet/IP gateways, -10 to 60°C operating temperature hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam, là cổng Ethernet công nghiệp dành cho truyền thông mạng Modbus RTU/ASCII/TCP và EtherNet/IP
Danh sách kiểm tra gói hàng
Trước khi cài đặt MGate 5135/5435, hãy xác minh rằng gói có chứa các mục sau:
• 1 cổng MGate 5135 hoặc MGate 5435
• Hướng dẫn cài đặt nhanh (in)
• Thẻ bảo hành
Phụ kiện tùy chọn (có thể mua riêng)
• Mini DB9F-to-TB: Đầu nối DB9 cái đến khối đầu cuối
• WK-25: Bộ giá treo tường, 2 tấm, 4 ốc vít, 25 x 43 x 2 mm
Đèn LED
| LED | Màu | Mô tả |
| PWR 1, PWR 2 | Xanh | Nguồn đang bật |
| Tắt | Nguồn đang tắt | |
| Ready/Sẵn sàng | Tắt | Nguồn đang tắt |
| Xanh | Ổn định: Nguồn đang bật và MGate đang hoạt động bình thường. | |
| Nhấp nháy (1 giây): MGate đã được định vị bằng chức năng Vị trí của Trình quản lý MGate. | ||
| Đỏ | Ổn định: Nguồn đã bật và MGate đang khởi động | |
| Nhấp nháy (0,5 giây): Cho biết xung đột IP hoặc máy chủ DHCP hoặc BOOTP không phản hồi đúng cách | ||
| Nhấp nháy (0,1 giây): thẻ nhớ microSD bị lỗi | ||
| EtherNet/IP Adapter | Tắt | Không có kết nối nào được thiết lập |
| Xanh | Ổn định: Dữ liệu I/O đang được trao đổi với tất cả các kết nối | |
| Đỏ | Ổn định: Từ chối kết nối do cấu hình không chính xác | |
| Nhấp nháy (1 giây): Một hoặc nhiều kết nối đã hết thời gian chờ | ||
| Modbus RTU/ASCII/TCP Client | Tắt | Không có giao tiếp với thiết bị Modbus. |
| Xanh | Đang tiến hành truyền thông Modbus | |
| Đỏ |
Nhấp nháy (1 giây): Lỗi giao tiếp. 1. Thiết bị phụ Modbus trả về lỗi (ngoại lệ). 2. Đã nhận được lỗi khung (lỗi chẵn lẻ, lỗi tổng kiểm tra). 3. Hết thời gian chờ (thiết bị phụ không phản hồi) 4. Kết nối TCP không thành công (chỉ dành cho Modbus TCP). |
|
| ETH 1, ETH 2 | Xanh | BẬT ổn định: Liên kết Ethernet bật ở tốc độ 100Mbps. |
| Nhấp nháy: Truyền dữ liệu ở tốc độ 100Mbps. | ||
| Vàng | BẬT ổn định: Liên kết Ethernet bật ở tốc độ 10Mbps. | |
| Nhấp nháy: Truyền dữ liệu ở tốc độ 10Mbps | ||
| Tắt | Ethernet không được kết nối. |

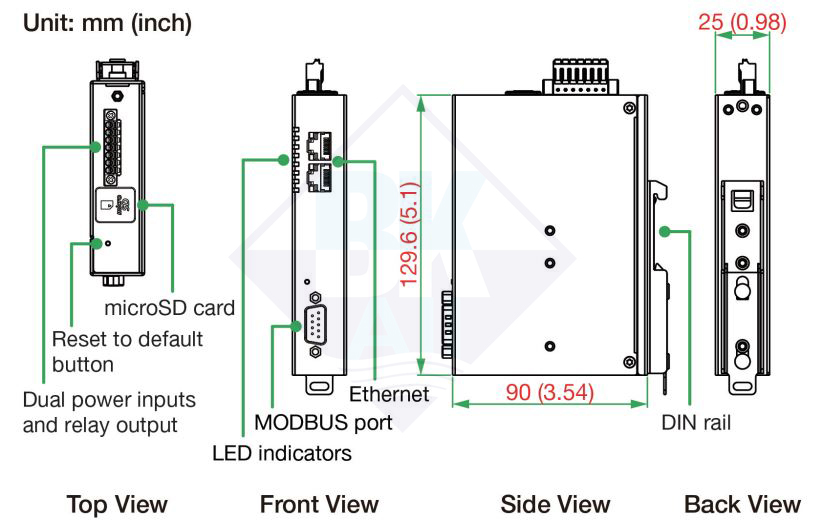

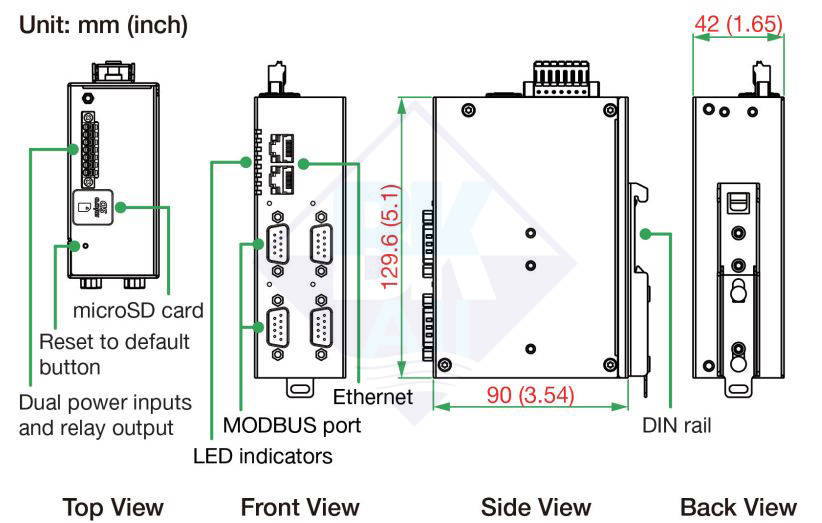

Kích thước
Nút reset
Khôi phục MGate về cài đặt mặc định ban đầu bằng cách sử dụng vật nhọn (chẳng hạn như kẹp giấy thẳng) để giữ nút đặt lại cho đến khi đèn LED Sẵn sàng ngừng nhấp nháy (khoảng 5 giây)
Quy trình cài đặt phần cứng
1. Kết nối bộ đổi nguồn. Kết nối nguồn điện DIN-rail tuyến 12 đến 48 VDC với khối đầu cuối của thiết bị MGate5135/5435.
2. Sử dụng cáp nối tiếp Modbus để kết nối MGate với thiết bị phụ Modbus.
3. Sử dụng cáp Ethernet để kết nối MGate với bộ điều khiển EtherNet/IP.
4. Moxa đã thiết kế MGate 5135/5435 để gắn vào thanh ray DIN hoặc gắn trên tường. Để lắp thanh ray DIN, hãy đẩy lò xo xuống và gắn nó vào thanh ray DIN đúng cách cho đến khi nó "khớp" vào đúng vị trí. Để gắn tường, trước tiên hãy lắp bộ giá treo tường (tùy chọn) rồi vặn thiết bị lên tường

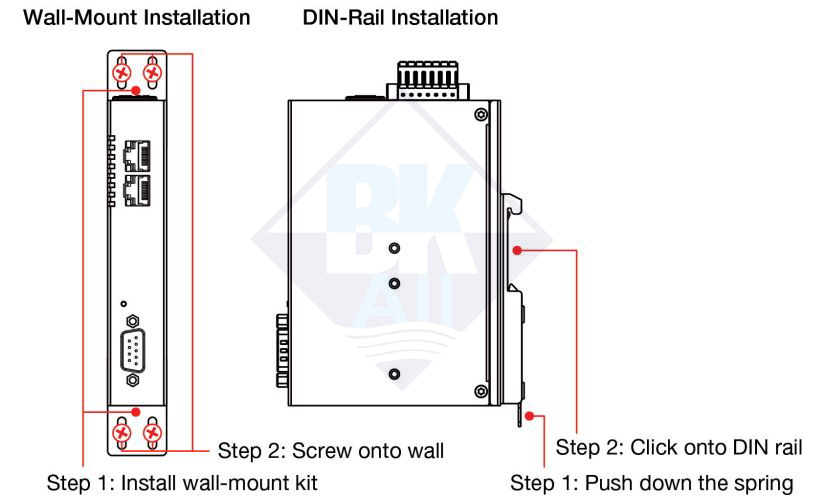

Hình dưới đây minh họa hai tùy chọn lắp đặt:
Gắn tường hoặc tủ
Moxa cung cấp hai tấm kim loại để gắn thiết bị lên tường hoặc bên trong tủ. Gắn các tấm vào bảng phía sau của thiết bị bằng vít. Khi đã gắn các tấm, hãy sử dụng vít để gắn thiết bị lên tường. Đầu vít phải có đường kính từ 5 đến 7 mm, trục phải có đường kính từ 3 đến 4 mm và chiều dài của vít phải trên 10,5 mm.
Thông tin cài đặt phần mềm
Vui lòng tải xuống Hướng dẫn sử dụng và Tiện ích tìm kiếm thiết bị (DSU) từ trang web của Moxa:
Tham khảo Hướng dẫn sử dụng để biết thêm chi tiết về cách sử dụng DSU. TheMGate 5135/5435 cũng hỗ trợ đăng nhập qua trình duyệt web.
Địa chỉ IP mặc định: 192.168.127.254
Tạo tài khoản quản trị và mật khẩu khi đăng nhập lần đầu
Pin Assignments

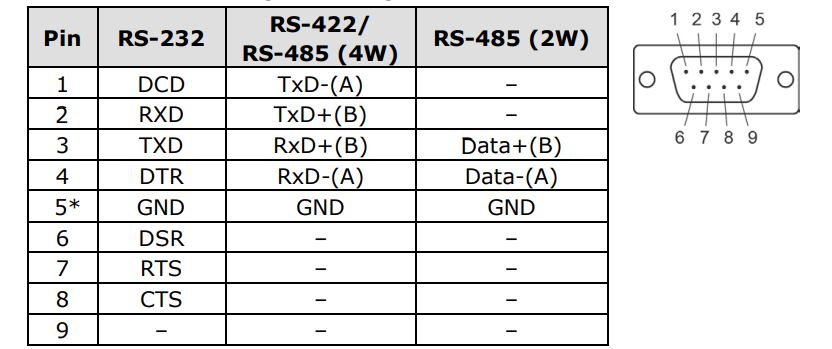

Cổng nối tiếp Modbus (DB9 đực)
*Tín hiệu mặt đất

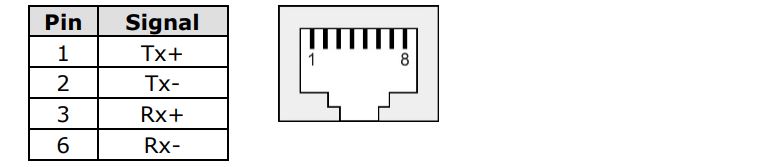

Cổng Ethernet (RJ45)

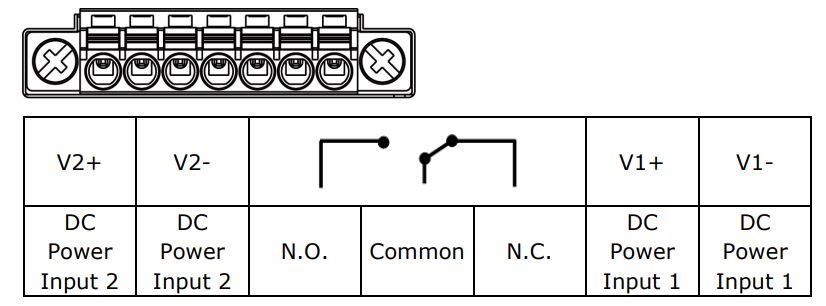

Sơ đồ chân đầu vào nguồn và đầu ra rơle
Thông số kỹ thuật
| Thông số nguồn | |
| Đầu vào nguồn | 12 đến 48 VDC |
| Sự tiêu thụ năng lượng |
Dòng MGate 5135: tối đa 455 mA. Dòng MGate 5435: tối đa 455 mA. |
| Rơle | |
| Contact Current Rating | Tải điện trở: 2 A @ 30 VDC |
| Giới hạn môi trường | |
| Nhiệt độ hoạt động |
Model tiêu chuẩn: -10 đến 60°C (14 đến 140°F) Nhiệt độ rộng. Model: -40 đến 75°C (-40 đến 167°F) |
| Nhiệt độ bảo quản (bao gồm gói) | -40 đến 85°C (-40 đến 185°F) |
| Độ ẩm tương đối xung quanh | 5 đến 95% RH |
| Tính chất vật lý | |
| Kích thước |
Dòng MGate 5135: 25 x 90 x 129,6 mm (0,98 x 3,54 x 5,1 inch) Dòng MGate 5435: 42 x 90 x 129,6 mm (1,65 x 3,54 x 5,1 inch) |
| Cân nặng |
Dòng MGate 5135: 294 g (0,65 lb) Dòng MGate 5435: 403 g (0,89 lb) |
| Độ tin cậy | |
| Công cụ cảnh báo | Tích hợp còi và RTC |
| MTBF |
Dòng MGate 5135: 1.240.821 giờ. Dòng MGate 5435: 689.989 giờ. |
Kích thước dây cắm đầu cuối nguồn là 28-14 AWG, siết chặt đến 1,7 in-lbs, dây Min. 80°C, Chỉ sử dụng dây dẫn bằng đồng
Chú ý
- Thiết bị này là thiết bị kiểu mở và được thiết kế để lắp đặt trong vỏ bọc thích hợp.
- Nếu thiết bị được sử dụng theo cách không được nhà sản xuất chỉ định thì khả năng bảo vệ do thiết bị cung cấp có thể bị suy giảm.
- Khi lắp đặt, người lắp ráp chịu trách nhiệm về sự an toàn của hệ thống chứa thiết bị.
- Thiết bị này được thiết kế để sử dụng trong nhà và ở độ cao lên tới 2.000 m
- Ô nhiễm độ 2
- Làm sạch thiết bị bằng vải mềm, khô hoặc bằng nước.
- Thông số kỹ thuật đầu vào nguồn tuân thủ các yêu cầu của SELV (Điện áp cực thấp an toàn) và nguồn điện phải tuân thủ UL 61010-1 và UL 61010-2-201
Như vậy BKAII đã cùng các bạn tìm hiểu nhanh hướng dẫn sử dụng dòng MGate 5135/5435 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
