Dòng sản phẩm Mgate 5119 Series hãng Moxa hiện đang được BKAII phân phối rộng rãi tại Việt Nam. Để có thể sử dụng tốt sản phẩm BKAII sẽ hướng dẫn các bạn cài đặt Mgate 5119 Series Modbus TCP Gateway nhé!

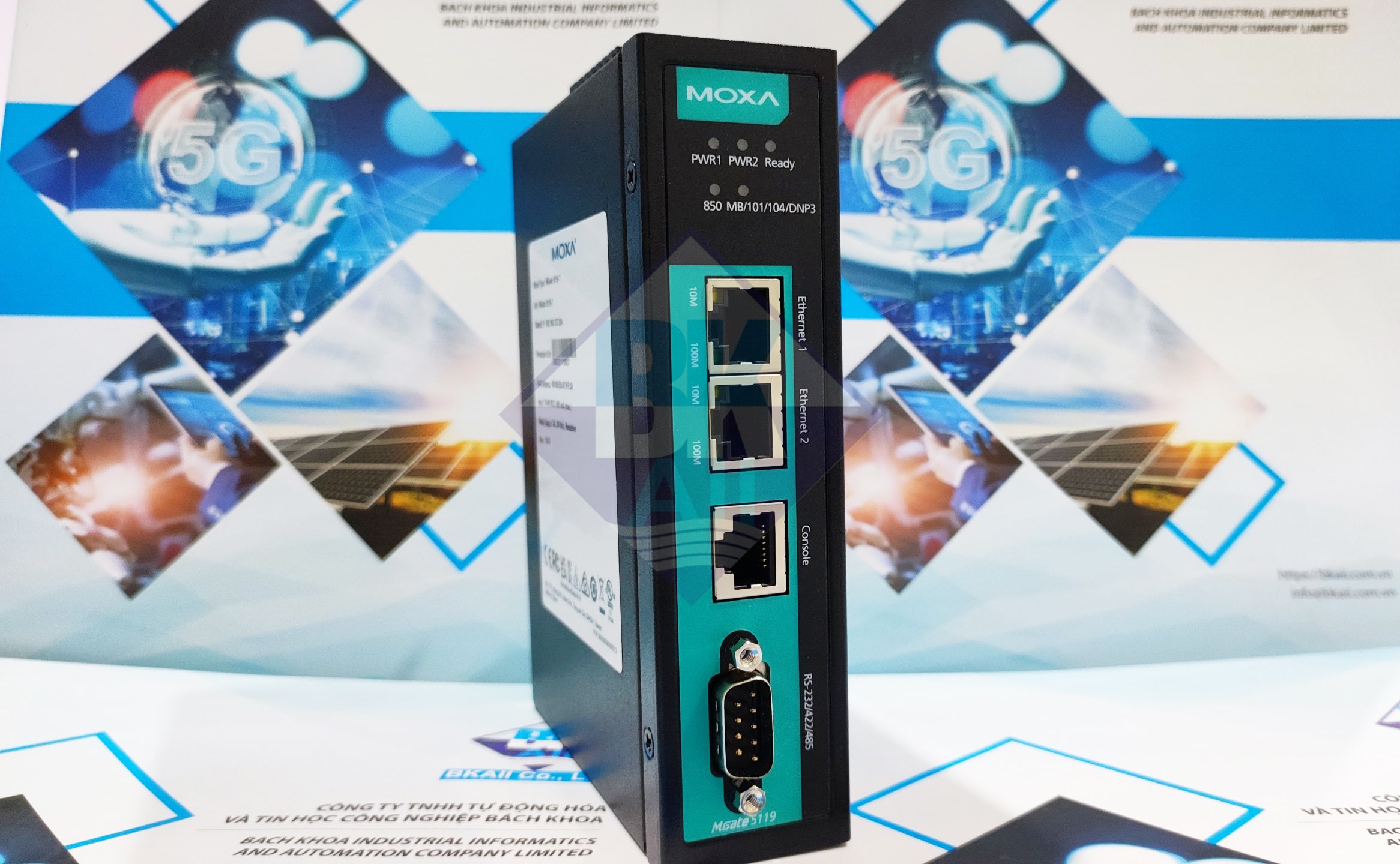

Dòng MGate 5119 là Ethernet Gateway hãng Moxa được thiết kế cho ngành điện để tích hợp các thiết bị Modbus, DNP3, IEC 60870-5-101/104 vào mạng IEC 61850 MMS

Danh sách kiểm tra gói hàng

Trước khi cài đặt MGate 5119, hãy chắc chắn rằng gói hàng chứa các mục sau:

  • 1 MGate 5119
  • 1 cáp nối tiếp: CBL-RJ45F9-150
  • Hướng dẫn cài đặt nhanh
  • Thẻ bảo hành

Phụ kiện tùy chọn (có thể mua riêng)

  • CBL-F9M9-150: DB9-female-to-DB9-male serial cable, 150 cm
  • CBL-F9M9-20: DB9-female-to-DB9-male serial cable, 20 cm
  • CBL-RJ45F9-150: RJ45-to-DB9-female serial cable, 150 cm
  • CBL-RJ45SF9-150: RJ45-to-DB9-female serial shielded cable, 150 cm
  • Mini DB9F-to-TB DB9: Female-to-terminal-block connector
  • WK-36-02: Bộ giá treo tường, 2 tấm với 6 vít
  • CBL-PJTB-10: Non-locking barrel plug to bare-wire cable

Giới thiệu phần cứng

Các chỉ số LED

LED Màu Mô tả
Ready Tắt Nguồn bị tắt hoặc tình trạng lỗi tồn tại
Xanh lá Ổn định: Bật nguồn và MGate hoạt động bình thường
Đỏ Ổn định: Bật nguồn và MGate đang khởi động
Nhấp nháy chậm: Cho biết xung đột IP hoặc máy chủ DHCP hoặc BOOTP không phản hồi đúng cách
Nhấp nháy nhanh: thẻ nhớ microSD không thành công
MB/101/104/DNP3 Tắt Không có giao tiếp với thiết bị Modbus/101/104/DNP3
Xanh lá Giao tiếp Modbus/101/104/DNP3 bình thường
Đỏ

Khi MGate 5119 hoạt động như một Modbus master:

1. Đã nhận mã ngoại lệ từ thiết bị phụ

2. Nhận được lỗi đóng khung (lỗi chẵn lẻ, lỗi tổng kiểm tra)

3. Hết thời gian chờ (master gửi yêu cầu nhưng không nhận được phản hồi)

Khi MGate 5119 hoạt động như một tiêu chuẩn chính IEC 60870-5- 101/104/DNP3:

1. Nhận được ngoại lệ máy trạm (lỗi định dạng, lỗi tổng kiểm tra, dữ liệu không hợp lệ, phản hồi máy trạm không được hỗ trợ)
2. Hết thời gian chờ (master đã gửi một lệnh, nhưng không

phản hồi nào được nhận)

850

Tắt Không có giao tiếp với hệ thống IEC 61850
Xanh lá Đang thực hiện giao tiếp thông thường IEC 61850
Đỏ

Khi MGate 5119 hoạt động như một máy chủ IEC 61850:

1. Nhận được một gói bất thường (định dạng sai, mã chức năng không được hỗ trợ)

2. Không thiết lập được kết nối IEC 61850

3. Đã ngắt kết nối IEC 61850

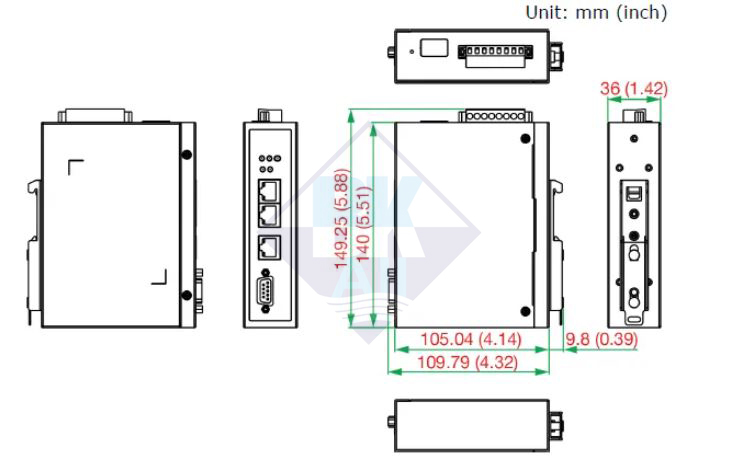

Kích thước

Nút reset

Khôi phục MGate về cài đặt mặc định của nhà sản xuất bằng cách sử dụng một vật nhọn (chẳng hạn như kẹp giấy được duỗi thẳng) để giữ nút cho đến khi đèn LED Ready ngừng nhấp nháy (khoảng năm giây).

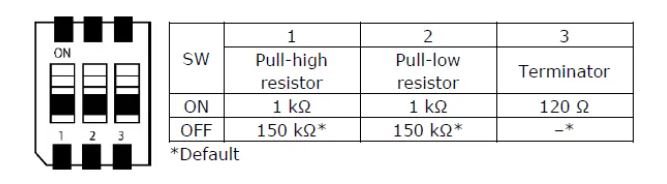

Pull-high, Pull-low, and Terminator for RS-485

Bên dưới nắp trên của MGate 5119, bạn sẽ tìm thấy các công tắc DIP để điều chỉnh điện trở kéo cao, điện trở kéo xuống thấp và đầu cuối của mỗi cổng nối tiếp.

Quy trình cài đặt phần cứng

  • Kết nối khối đầu cuối của MGate 5119 với nguồn điện, có thể cung cấp 12 đến 48 VDC.
  • Sử dụng cáp nối tiếp hoặc cáp Ethernet để kết nối MGate với thiết bị Modbus RTU/ASCII/TCP, DNP3 Serial/TCP, IEC60870-5-101/104.
  • Sử dụng cáp Ethernet để kết nối MGate với hệ thống IEC 61850 MMS.
  • MGate 5119 được thiết kế để gắn vào thanh ray DIN hoặc gắn trên tường. Để lắp thanh ray DIN, hãy ấn lò xo xuống và gắn đúng cách vào thanh ray DIN cho đến khi nó "ăn khớp" vào đúng vị trí. Để gắn tường, hãy lắp bộ giá treo tường (tùy chọn) trước rồi vặn thiết bị vào tường. Nên sử dụng vít M3 và chiều dài tối thiểu của vít phải là 10 mm.

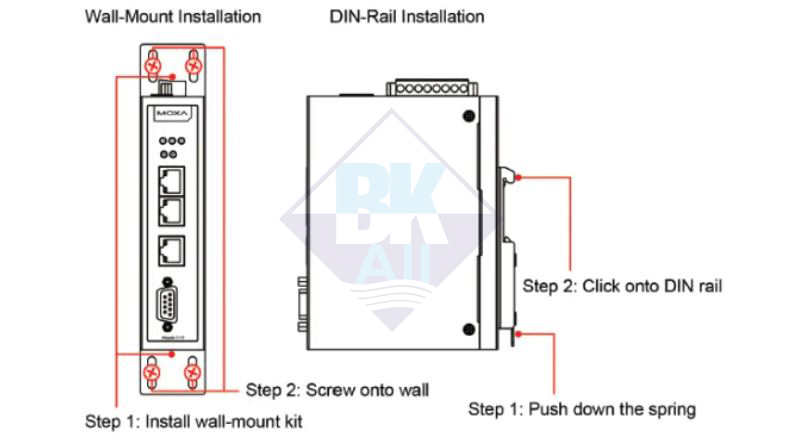

Hình sau minh họa hai tùy chọn lắp được đề xuất:

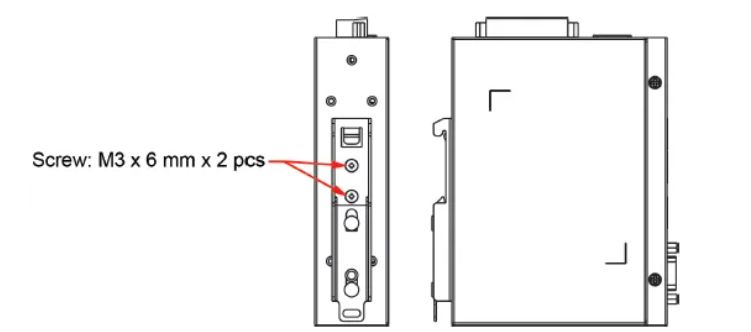

DIN Rail

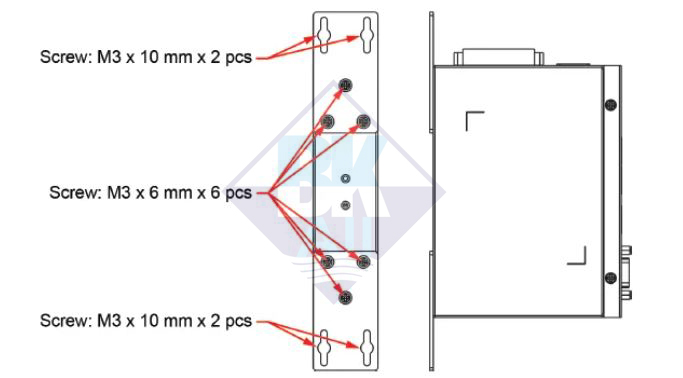

Hình sau minh họa cách gắn các vít vào bộ lắp

Giá treo tường

Thiết bị dự kiến ​​được cung cấp bởi nguồn điện bên ngoài (UL được liệt kê/IEC 60950-1/ IEC62368-1), đầu ra tuân thủ ES1/SELV, PS2/LPS, định mức đầu ra là 12 đến 48VDC, 0.455 A min ., nhiệt độ môi trường tối thiểu 75°C.

Lưu ý trước khi kết nối Thiết bị với đầu vào nguồn DC, hãy đảm bảo nguồn điện DC voltage ổn định

  • Hệ thống đấu dây của khối đấu nối đầu vào phải do người có tay nghề cao lắp đặt.
  • Loại dây: Cu
  • Chỉ sử dụng cỡ dây 28-18AWG, giá trị mô-men xoắn 0.5Nm.
  • Một dây dẫn riêng lẻ trong một điểm kẹp.

Chú ý: Nếu bạn đang sử dụng bộ chuyển đổi Loại I, dây nguồn phải được kết nối với ổ cắm có kết nối tiếp đất

Thông tin cài đặt phần mềm

Bạn có thể tải xuống Hướng dẫn sử dụng người dùng và tiện ích tìm kiếm thiết bị (DSU) từ Moxa web: www.moxa.com. Vui lòng tham khảo Hướng dẫn sử dụng để biết thêm chi tiết về cách sử dụng DSU.

MGate 5119 cũng hỗ trợ đăng nhập thông qua web trình duyệt.

  • Địa chỉ IP mặc định: 192.168.127.254
  • Tài khoản mặc định: admin
  • Mật khẩu mặc định: moxa

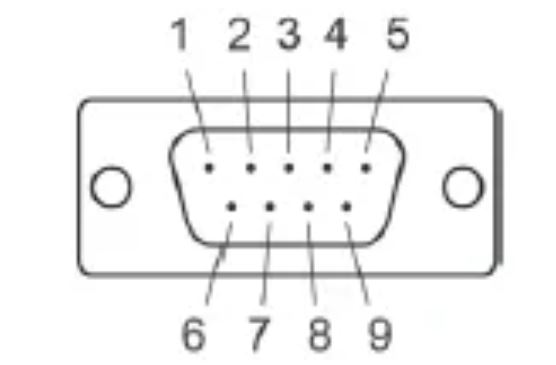

 Cổng nối tiếp (DB9 male)
PIN RS232 RS422/RS485 (4W) RS485 (2W)
1 DCD TxD-(A) -
2 RXD TxD+(B) -
3 TXD RxD+(B) Data+(B)
4 DTR RxD-(A) Data-(A)
5* GND GND GND
6 DSR - -
7 RTS - -
8 CTS - -
9 -- -

Ethernet Port (RJ45)

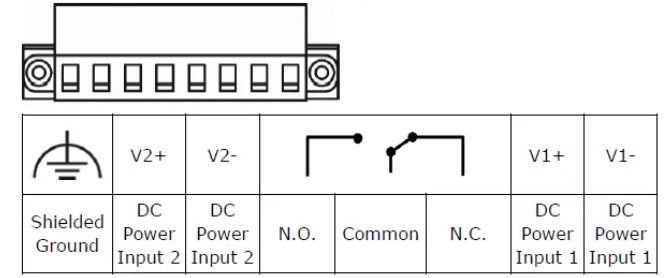

Sơ đồ đầu vào nguồn điện và đầu ra rơ le

Thông số kỹ thuật

Yêu cầu nguồn điện
Điện áp vào 12 đến 48VDC
Dòng điện vào Tối đa 455mA
Nhiệt độ hoạt động -40 đến 75°C (-40 đến 167°F)
Độ ẩm tương đối xung quanh 5 đến 95% (không ngưng tụ)
Kích thước 36 x 120 x 150 mm (1.42 x 4.72 x 5.91 trong)
Độ tin cậy
Công cụ cảnh báo Bộ rung và RTC tích hợp
MTBF 1,180,203 giờ

Trên đây là hướng dẫn cài đặt chi tiết MOXA MGate 5119 Series Modbus TCP Gateway. Hy vọng bài viết mang lại những kiến thức hữu ích cho các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
