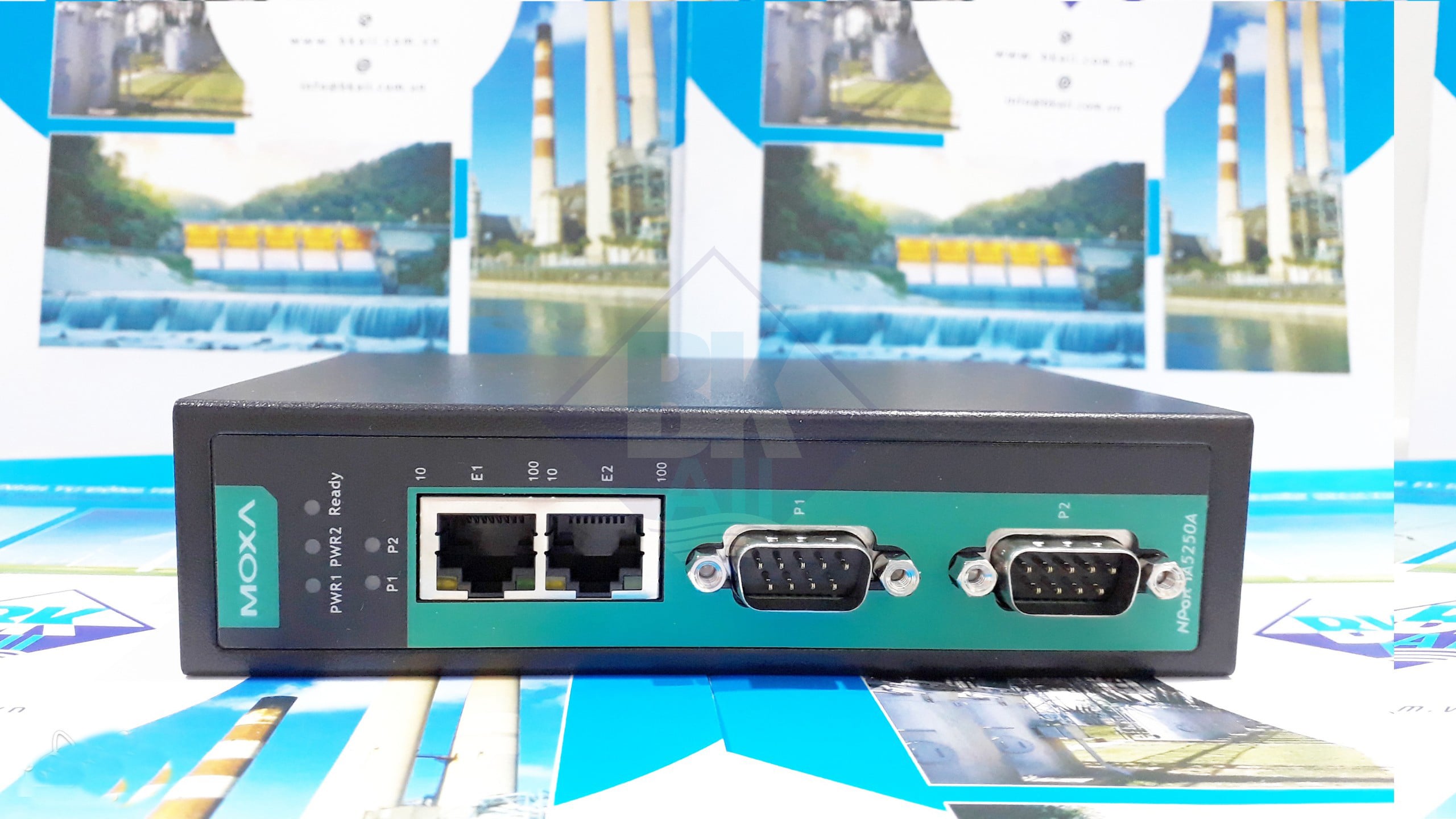

Bộ chuyển đổi tín hiệu NPort IA5150A/IA5250A chuyển RS232/485/422 sang Ethernet của hãng Moxa-Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. NPort IA5250A được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng,...
Các máy chủ thiết bị sê-ri NPort IA5150A/IA5250A cung cấp khả năng kết nối serial-to-Ethernet dễ dàng và đáng tin cậy cho thị trường tự động hóa công nghiệp. Các máy chủ hỗ trợ một số chế độ hoạt động: Máy chủ TCP, Máy khách TCP, UDP, Real COM, RFC2217, RTelnet, Kết nối cặp và Modem Ethernet đảm bảo tính tương thích của phần mềm mạng và là lựa chọn lý tưởng để kết nối các thiết bị nối tiếp RS232/422/485, chẳng hạn như PLC, cảm biến, đồng hồ đo, động cơ, ổ đĩa, đầu đọc mã vạch và màn hình vận hành
Danh sách kiểm tra gói
Trước khi cài đặt máy chủ thiết bị sê-ri NPort IA5150A/IA5250A, hãy xác minh rằng có các mục sau:
• 1 Máy chủ thiết bị sê-ri NPort IA5150A/IA5250A
• CD tài liệu và phần mềm
• Hướng dẫn cài đặt nhanh sê-ri NPort IA5150A/IA5250A
• Thẻ bảo hành
Phụ kiện tùy chọn
- DR-4524: Bộ nguồn 45W/2A DIN-Rail 24 VDC với đầu vào 85 đến 264 VAC
- DR-75-24: Bộ nguồn DIN-Rail 24 VDC 75W/3.2A với đầu vào 85 đến 264 VAC
- DR-120-24: Bộ nguồn DIN-Rail 24 VDC 120W/5A với đầu vào 88 đến 132 VAC/176 đến 264 VAC

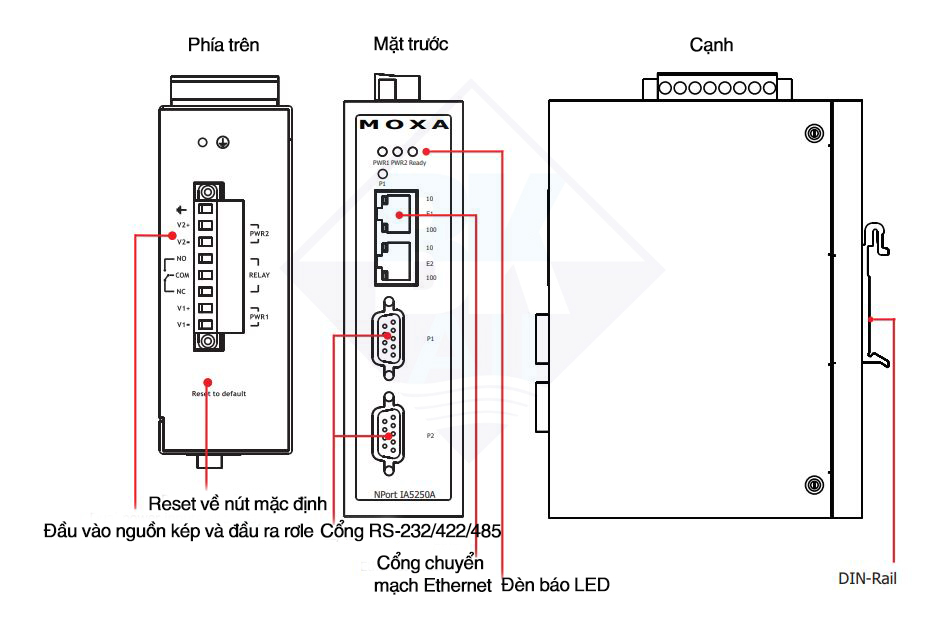

Giới thiệu phần cứng
Sê-ri NPort IA5150A có một cổng nối tiếp RS232 DB9 và một khối đầu cuối RS422/485 để liên lạc dữ liệu nối tiếp. Sê-ri NPortIA5250A có hai cổng nối tiếp RS232/422/485 3IN1 DB9 để liên lạc dữ liệu nối tiếp. Mỗi kiểu máy có một khối đầu nối kiểu vít 8 tiếp điểm, được đặt ở trên cùng cho đầu vào nguồn và đầu ra rơle
Dòng NPort IA5150A
Dòng NPort IA5250A
Nút Reset về Mặc định: Nhấn nút Reset về mặc định trong 5 giây liên tục để tải cài đặt mặc định của nhà sản xuất. Sử dụng một vật nhọn, chẳng hạn như kẹp giấy thẳng hoặc tăm, để nhấn nút Reset về mặc định. Điều này sẽ làm cho đèn LED Ready/Sẵn sàng nhấp nháy và tắt. Cài đặt mặc định ban đầu được tải sau khi đèn LED Sẵn sàng ngừng nhấp nháy (sau khoảng 5 giây). Tại thời điểm này, bạn có thể nhả nút Reset về mặc định
Đèn báo LED sê-ri NPort IA5150A/IA5250A (bảng mặt trước)
| LED | Màu | Chức năng |
| PWR1, PWR2 | Đỏ | Nguồn đang được cung cấp cho đầu vào nguồn PWR1, PWR2 |
| Ready/Sẵn sàng | Đỏ |
Ổn định: Bật nguồn và dòng NPort IA5150A/IA5250A đang khởi động Nhấp nháy: Cho biết xung đột IP, máy chủ DHCP hoặc BOOTP không phản hồi đúng hoặc xảy ra vấn đề đầu ra rơle |
| Xanh |
Ổn định: Bật nguồn và dòng NPort IA5150A/IA5250A hoạt động bình thường Nhấp nháy: Máy chủ thiết bị đã được định vị bằng chức năng "Định vị" của Quản trị viên. |
|
| Tắt | Tắt nguồn hoặc tồn tại tình trạng lỗi nguồn | |
| E1, E2 | Cam | Kết nối Ethernet 10 Mbps |
| Xanh | Kết nối Ethernet 100 Mbps | |
| Tắt | Cáp Ethernet bị ngắt kết nối hoặc bị đoản mạch | |
| P1, P2 | Cam | Cổng nối tiếp đang nhận dữ liệu |
| Xanh | Cổng nối tiếp đang truyền dữ liệu | |
| Tắt | Không có dữ liệu nào được truyền hoặc nhận qua cổng nối tiếp |
Quy trình cài đặt phần cứng
Bước 1: Sau khi lấy sê-ri NPort IA5150A/IA5250A ra khỏi hộp, điều đầu tiên bạn nên làm là kết nối bộ điều hợp nguồn. Kết nối đường dây điện 12-48 VDC với khối thiết bị đầu cuối của sê-ri NPortIA5150A/IA5250A hoặc kết nối nguồn điện DIN-Rail với khối thiết bị đầu cuối của sê-ri NPort IA5150A/IA5250A.
Bước 2: Kết nối dòng NPort IA5150A/IA5250A với mạng. Sử dụng cáp Ethernet thẳng tiêu chuẩn để kết nối với Hub hoặc Switch. Khi thiết lập hoặc thử nghiệm dòng NPortIA5150A/IA5250A, bạn có thể thấy thuận tiện khi kết nối trực tiếp với cổng Ethernet của máy tính. Trong trường hợp này, hãy sử dụng cáp Ethernet chéo.
Bước 3: Kết nối cổng nối tiếp của sê-ri NPort IA5150A/IA5250A với thiết bị aDIN-Railserial.

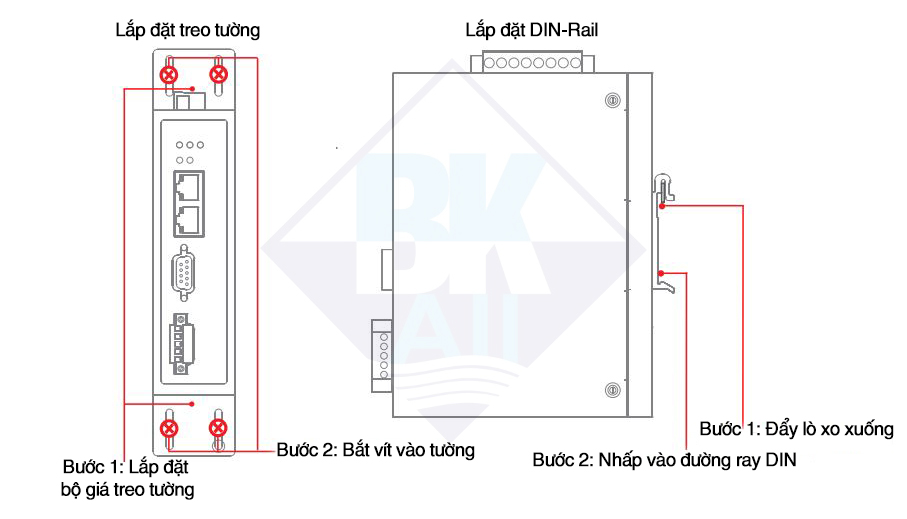

Bước 4: Sê-ri NPort IA5150A/IA5250A được thiết kế để gắn vào DIN-Rail hoặc gắn trên tường. Để gắn DIN-Rail, ấn lò xo xuống và gắn nó vào DIN-Rail đúng cách cho đến khi nó "ăn khớp" vào vị trí. Để treo tường, trước tiên hãy lắp đặt bộ giá treo tường (tùy chọn), sau đó vặn thiết bị lên tường. Hình dưới đây minh họa các tùy chọn lắp hai
Thông tin cài đặt phần mềm
Để cài đặt NPort Administration Suite, hãy cho đĩa CD Tài liệu & Phần mềm vào ổ đĩa CD-ROM trên máy tính của bạn. Sau khi cửa sổ cài đặt mở ra, bấm vào nút Cài đặt AdministrationSuite, sau đó làm theo hướng dẫn trên màn hình. Để xem thông tin chi tiết về Bộ quản trị NPort, hãy nhấp vào nút Tài liệu, sau đó chọn Hướng dẫn sử dụng sê-ri NPort IA5150A/IA5250A để mở phiên bản pdf của hướng dẫn sử dụng này.
Gán chốt và đi dây cáp

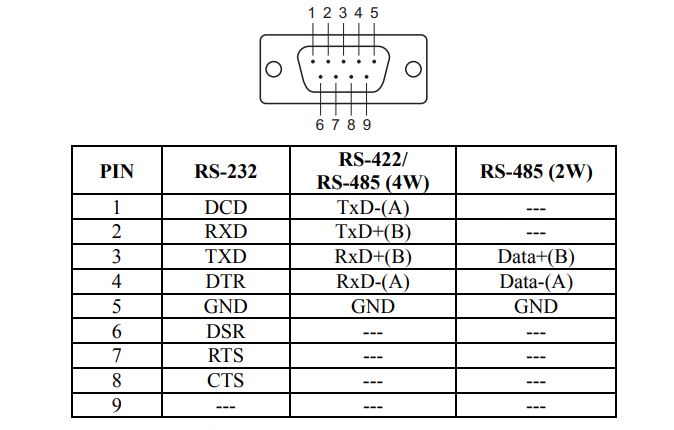

Sơ đồ chân RS-232/422/485 (DB9 đực)

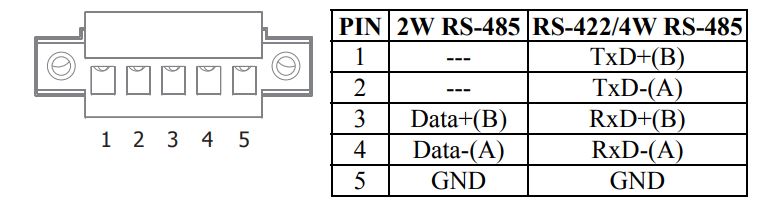

Sơ đồ sơ đồ chân RS-422/2W RS-485/4W RS-485 (Khối đầu cuối)
Bốn cáp có sẵn dưới dạng phụ kiện tùy chọn có thể được sử dụng để kết nối sê-ri NPort IA5150A/IA5250A với các thiết bị nối tiếp RS232. Để thuận tiện cho bạn, chúng tôi hiển thị sơ đồ nối dây cáp chính xác cho từng loại trong hai loại cáp

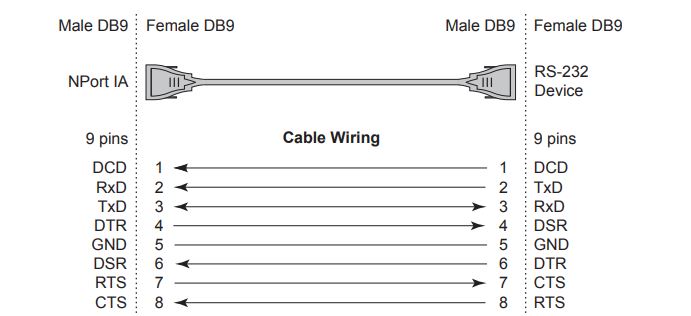

DB9 cái sang DB9 đực

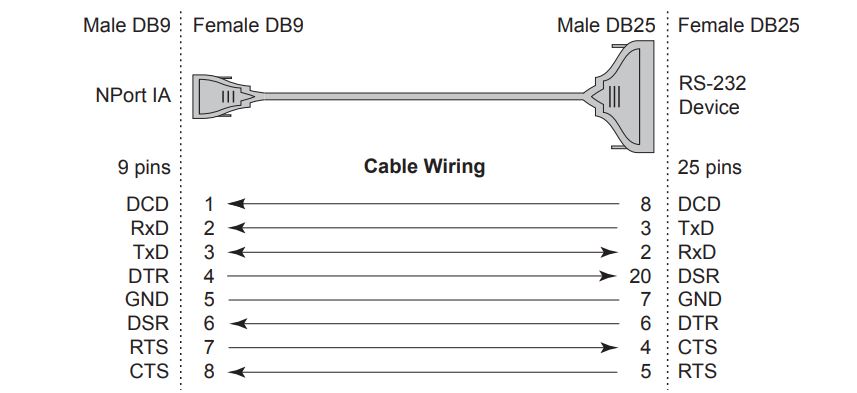

DB9 cái sang DB25 đực

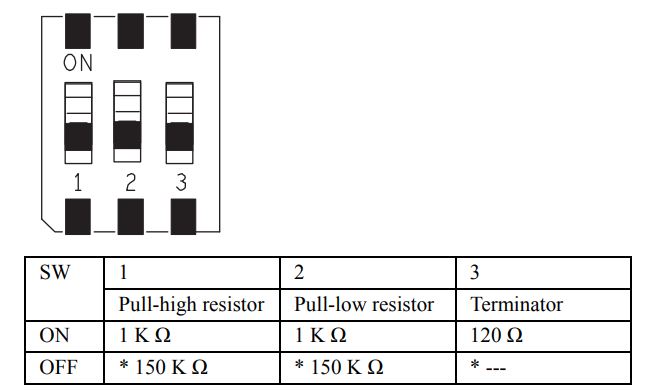

Pull-high, Pull-low và Terminator cho RS-485

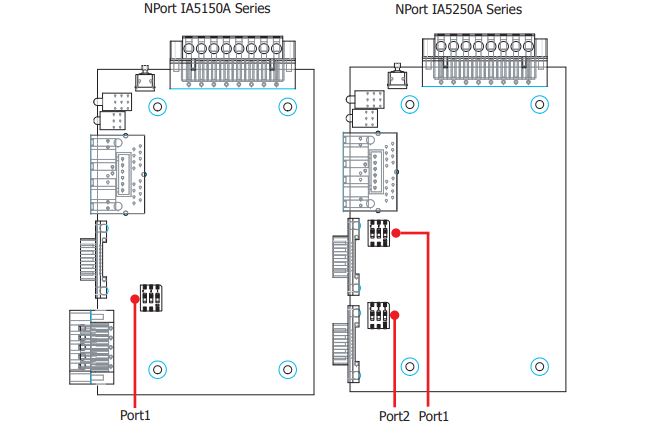

Tháo nắp trên của NPort IA5150A/IA5250A và bạn sẽ tìm thấy các công tắc DIP để điều chỉnh mức kéo cao, kéo thấp và đầu cuối của mỗi cổng nối tiếp.
*Mặc định
Thông số kỹ thuật
| Yêu cầu về nguồn |
NPort IA5150A: 12 tới 48 VDC, 220 mA@12 VDC; 110 mA@24VDC> NPort IA5150AI: 12 tới 48 VDC, 255 mA@12 VDC; 130 mA@24VDC NPort IA5250A: 12 tới 48 VDC, 250 mA@12 VDC; 125 mA@24VDC NPort IA5250AI: 12 tới 48 VDC, 290 mA@12 VDC; 150 mA@24VDC> |
| Nhiệt độ hoạt động | 0 đến 60°C (32 đến 140°F), đối với kiểu máy tiêu chuẩn -40 đến 75 ºC (-40 đến 167 ºF), dành cho kiểu máy nhiệt độ rộng |
| Độ ẩm hoạt động | 5 tới 95% RH |
| Kích thước | 36 x 105 x 140 mm |
| Chống sét lan truyền |
1 KV cho cổng nối tiếp 1 KV cho cổng LAN |
| Bảo vệ ESD | 15 KV cho tất cả các tín hiệu |
| Cách ly từ tính | 1,5 KV cho Ethernet |
| Bảo vệ đường dây điện | 4 KV Burst (EFT), EN61000-4-4 2 KV Surge, EN61000-4-5 |
| Phê duyệt quy định | CE/FCC Class A, UL 508, LVD, ATEX, Class 1 Div. 2/Zone 2 |
Trên đây là hướng dẫn cài đặt nhanh sê-ri NPort IA5150A/IA5250A của hãng Moxa, hy vọng bài viết mang lại kiến thức hữu ích cho các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
