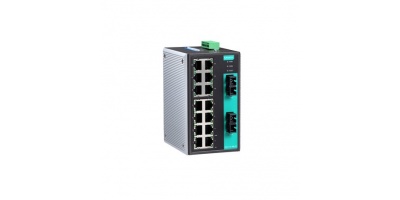

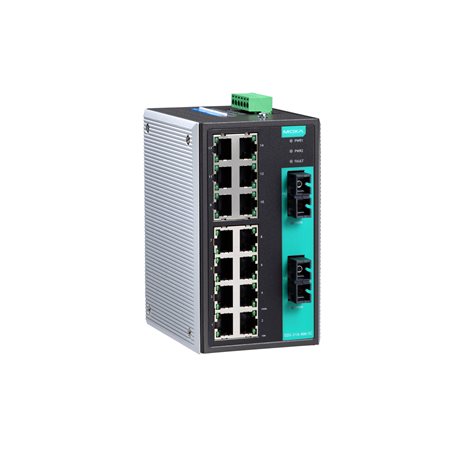

EDS-316-SS-SC: Unmanaged Ethernet switch with 14x 10/100BaseT(X) ports, 2x 100BaseFX single-mode ports with SC

EDS-316-SS-SC Unmanaged Ethernet switch with 14x 10/100BaseT(X) ports, 2x 100BaseFX single-mode ports with SC connectors, relay output warning, 0 to 60°C operating temperature của hãng của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam. EDS-316-SS-SC được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh,…

• Switch công nghiệp
• Hướng dẫn cài đặt phần cứng dòng EDS-316 hãng Moxa

Tính năng của sản phẩm:

•  Relay output warning for power failure and port break alarm
•  Broadcast storm protection
•  -40 to 75°C operating temperature range (-T models)n

Thông số kỹ thuật của sản phẩm:

• Alarm Contact Channels: 1 relay output with current carrying capacity of 1 A @ 24 VDC

Ethernet Interface

• 10/100BaseT(X) Ports (RJ45 connector): 14

All models support:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection

• 100BaseFX Ports (multi-mode SC connector):   2

• Standards:     IEEE 802.3 for 10BaseT

                                  IEEE 802.3u for 100BaseT(X) and 100BaseFX
                                  IEEE 802.3x for flow control

• Ethernet Interface:    Port break alarm

Switch Properties

• Packet Buffer Size: 1.25 Mbits

• MAC Table Size :4 K

• Processing Type:   Store and Forward

Power Parameters

• Input Current:   Non-fiber models: 0.34 A @ 24 VDC

                                       Fiber models: 0.4 A @ 24 VDC

• Connection:    1 removable 6-contact terminal block(s)

• Operating Voltage:    9.6 to 60 VDC

• Input Voltage:   12/24/48 VDC, Redundant dual inputs

• Reverse Polarity Protection: Supported

• Overload Current Protection:    Supported

Physical Characteristics

• IP Rating:  IP30

• Dimensions:    80.1 x 135 x 105 mm (3.15 x 5.31 x 4.13 in)

• Weight:       1140 g (2.52 lb)

• Installation:     DIN-rail mounting, Wall mounting (with optional kit)

• Operating Temperature:   Standard Models: -10 to 60°C (14 to 140°F)

                                                    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

• Storage Temperature (package included):   -40 to 85°C (-40 to 185°F)

• Ambient Relative Humidity:  5 to 95% (non-condensing)

Standards and Certifications

• Hazardous Locations:   ATEX, Class I Division 2

• EMI:   CISPR 32, FCC Part 15B Class A

• Maritime:    DNV-GL

• EMC: EN 55032/24

• Vibration: IEC 60068-2-6

• EMS:  IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV

IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF

• Safety:  UL 508, UL 60950-1, CSA C22.2 No. 60950-1

• Shock:  IEC 60068-2-27

• Freefall:   IEC 60068-2-32

MTBF

• Time: 257,516 hrs

• Standards: MIL-HDBK-217F
