Tiếp theo BKAII cùng các bạn tìm hiểu hướng dẫn cài đặt bộ chuyển đổi serial sang sợi quang MOXA TCF-142 nhé!

Bộ chuyển đổi dòng TCF-142 được trang bị mạch đa giao diện có thể xử lý các giao diện nối tiếp RS232, RS422 và RS485, cũng như sợi quang đa chế độ hoặc đơn chế độ. Bộ chuyển đổi TCF-142 được sử dụng để mở rộng khoảng cách truyền nối tiếp lên đến 5km (TCF-142-M, với sợi quang đa mode) hoặc lên đến 40km (TCF-142-S, với sợi quang đơn mode). TCF-142 phải được cấu hình để truyền một giao diện nối tiếp cụ thể. Bạn không thể truyền cả tín hiệu RS232 và RS485 cùng một lúc.

Tại sao chuyển đổi nối tiếp sang cáp quang?

  • Truyền thông cáp quang không chỉ mở rộng khoảng cách liên lạc mà còn cung cấp nhiều tính năng ưu việt
  • Khả năng miễn dịch từ liên kết điện tử: sợi quang không bị ảnh hưởng bởi nhiễu điện từ hoặc nhiễu tần số vô tuyến. nó cung cấp một con đường giao tiếp sạch sẽ và miễn nhiễm với các “cuộc nói chuyện” chéo.
  • Vật liệu cách nhiệt: sợi quang là chất cách điện, sợi thủy tinh loại bỏ nhu cầu sử dụng dòng điện làm phương tiện liên lạc.
  • An ninh: không thể khai thác sợi quang bằng các phương tiện điện thông thường và rất khó khai thác bằng quang học.
  • Độ tin cậy, bảo dưỡng: chất miễn nhiễm với các điều kiện nhiệt độ và độ ẩm bất lợi, không bị ăn mòn hoặc mất tín hiệu và không bị ảnh hưởng bởi đoản mạch, tăng điện hoặc tĩnh điện.
    bảo vệ nguồn điện ngược. Tính năng bảo vệ nguồn điện ngược cung cấp khả năng bảo vệ bổ sung chống lại việc vô tình kết nối cáp nguồn với thiết bị đầu cuối sai. Bộ chuyển đổi tự động phát hiện dây nguồn nào là dương và dây điện nào là âm

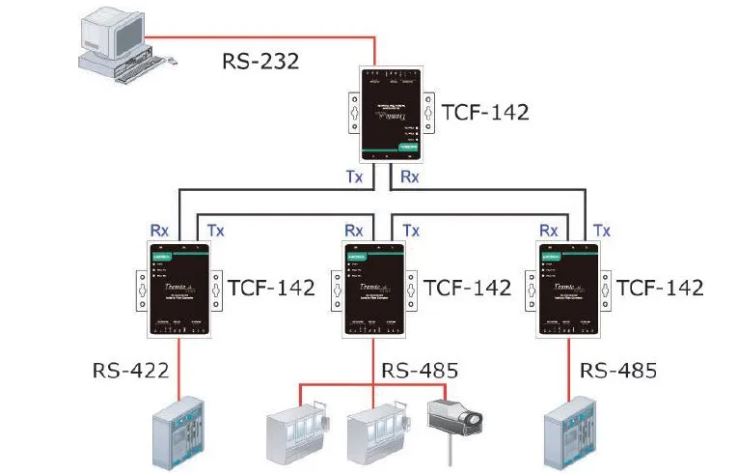

Ring Mode

Để cho phép một thiết bị nối tiếp bán song công giao tiếp với nhiều thiết bị bán song công được kết nối với vòng sợi quang, bạn nên định cấu hình TCF-142 cho “chế độ Ring” bằng cách đặt công tắc DIP “SW4” sang vị trí “ON”. Cổng Tx của thiết bị TCF-142 cụ thể kết nối với cổng Rx của bộ chuyển đổi lân cận trên vòng. Lưu ý rằng khi một nút truyền tín hiệu, tín hiệu sẽ truyền xung quanh vòng cho đến khi nó quay trở lại bộ phận truyền, sau đó sẽ chặn tín hiệu. Người dùng nên đảm bảo rằng tổng chiều dài vòng sợi quang nhỏ hơn 100 km khi sử dụng dòng đơn chế độ (TCF-142-S) hoặc kiểu đa chế độ (TCF-142-M).

CHÚ Ý

Đối với người dùng vòng sợi quang: Để tránh các sự cố khi thiết lập vòng sợi quang, mỗi thiết bị TCF-142 tạo thành vòng phải được tắt nguồn và đặt ở “Ring mode”. Tiếp theo, đảm bảo rằng tất cả các cáp được kết nối đúng cách, sau đó bật nguồn cho tất cả các thiết bị được kết nối với vòng.

Lưu ý: Ring mode chỉ có thể được sử dụng với các ứng dụng bán song công (ví dụ: giao tiếp đa điểm rơi RS485).

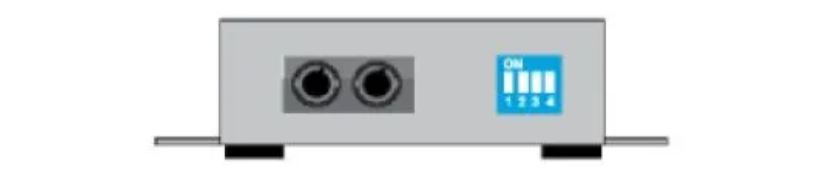

DIP Switch Selectable Terminator: Điện trở kết thúc của TCF-142 được đặt bằng công tắc DIP nằm ở bên ngoài vỏ của bộ chuyển đổi.

Không cần cấu hình cho cài đặt Baudrate: TCF-142 tương thích với mọi tốc độ truyền từ 50bps đến 921.6kbps. TCF-142 tự động chuyển đổi tín hiệu qua lại giữa nối tiếp (RS232, RS422 hoặc RS485) và sợi quang, và không cần giải thích tín hiệu hoặc tốc độ truyền của thiết bị truyền. Vì lý do này, TCF-142 không có bất kỳ công tắc hoặc bộ chuyển đổi DIP nào để thiết lập tốc độ truyền.

Các đặc điểm

  • Truyền "Ring" hoặc "Point to Point"
  • Mở rộng khoảng cách truyền RS232/422/485: lên đến 40km với đơn mode dòng TCF-142-S và đến 5km với đa mode dòng TCF-142-M
  • Kích thước nhỏ gọn
  • Giảm nhiễu tín hiệu
  • Bảo vệ chống xuống cấp điện tử và ăn mòn hóa học
  • Hỗ trợ tốc độ truyền lên đến 921.6 kbps

Nhiệt độ hoạt động kéo dài từ -40 đến 75°C (đối với kiểu “T”)

Danh sách kiểm tra gói hàng

Trước khi cài đặt TCF-142, hãy xác minh rằng gói chứa các mục sau:

  • 1 bộ chuyển đổi TCF-142
  • Giắc cắm nguồn sang bộ chuyển đổi khối đầu cuối 3 chân
  • Miếng dán dính
  • Hướng dẫn cài đặt nhanh

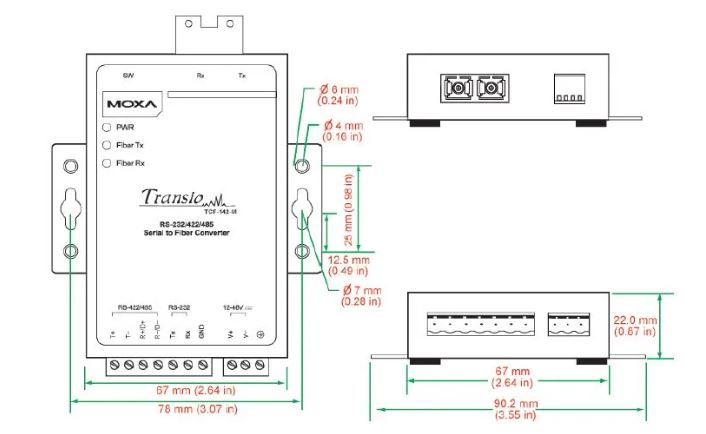

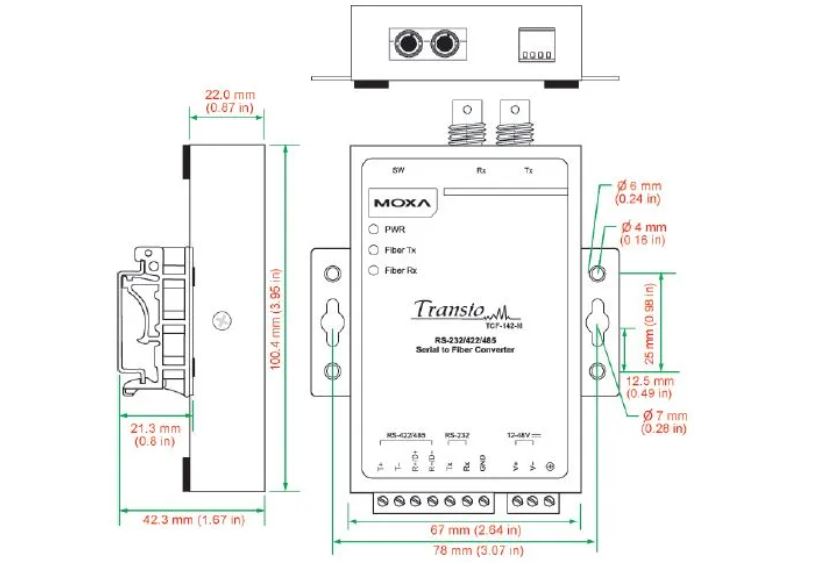

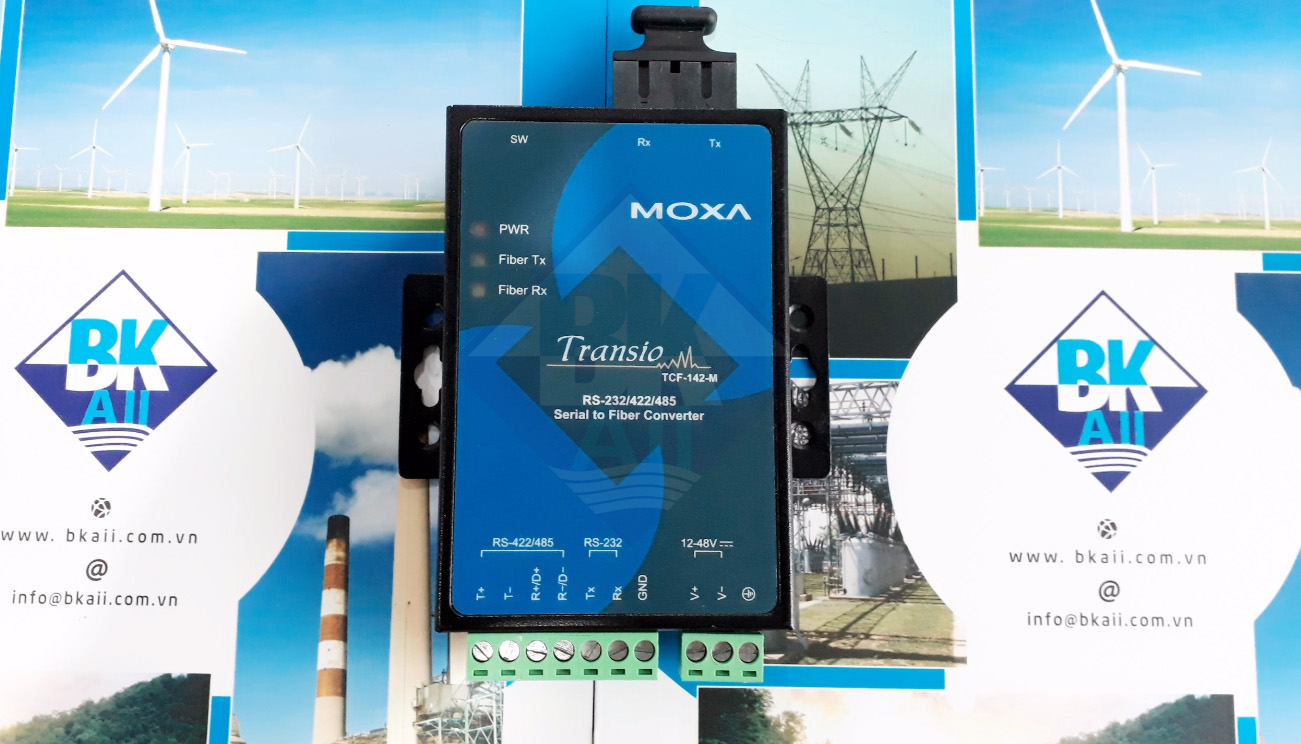

Kích thước và hình thức

Bộ chuyển đổi sợi quang TCF-142 rất dễ cài đặt và sử dụng. Khối đầu cuối nối tiếp của một trong các bộ chuyển đổi kết nối với máy tính của bạn, khối đầu cuối nối tiếp của bộ chuyển đổi khác kết nối với thiết bị nối tiếp của bạn và hai bộ chuyển đổi được kết nối bằng (các) cáp quang.

Để bảo vệ sản phẩm khỏi bị hư hỏng do phóng tĩnh điện, bạn nên đeo thiết bị nối đất khi xử lý TCF-142 của mình.

TCF-142-M/S-ST

TCF-142-M/S-SC

Ví dụ về hệ thống dây điện

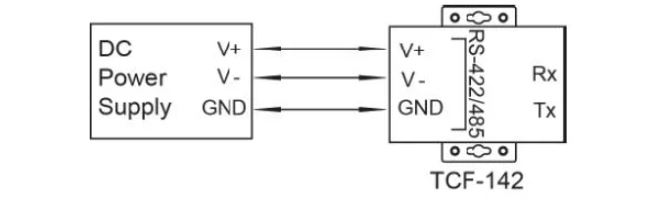

Kết nối nguồn điện: Trước khi sử dụng TCF-142, trước tiên hãy kết nối nguồn điện DC với khối đầu cuối của nguồn điện nằm trên bảng điều khiển phía dưới của TCF-142.

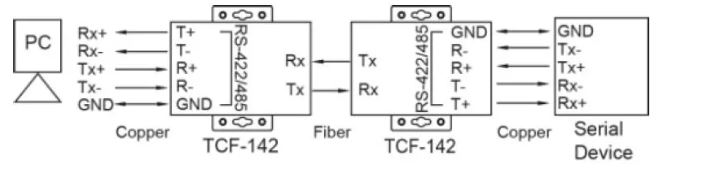

Kết nối thiết bị nối tiếp RS422 và 4 dây RS485

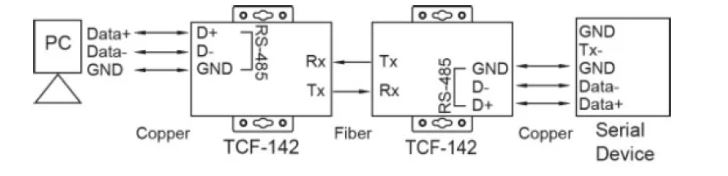

Kết nối thiết bị nối tiếp RS485 2 dây

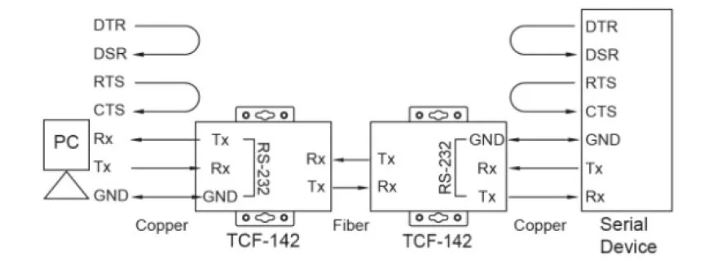

Kết nối Thiết bị nối tiếp RS-232 với PC

Cài đặt

Kết nối nối tiếp SW1 SW2
RS-232 ON OFF
RS-422 ON ON
RS-485 4 dây OFF OFF
RS-485 2 dây OFF ON

Tích hợp 120 Ω Terminator SW3 SW4
Enable ON -
Disable OFF -
Ring mode - ON
Point to Point mode - OFF

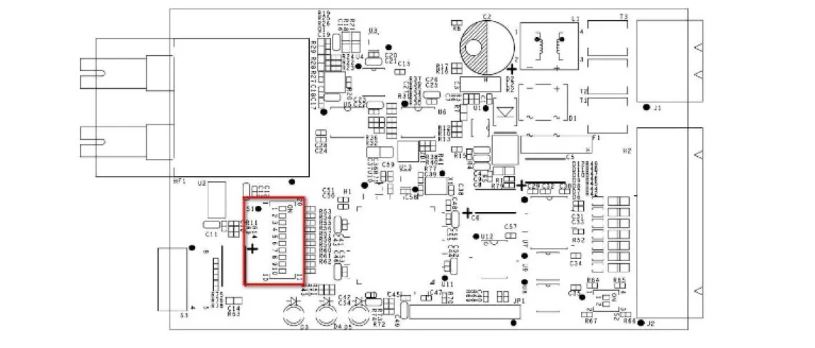

CHÚ Ý Cài đặt chuyển đổi này được sử dụng cho phiên bản sản phẩm 3.2 trở lên; Đối với các bản sửa đổi trước, hãy tham khảo nhãn trên bảng điều khiển phía sau của sản phẩm để biết thông tin chính xác. Công tắc S1 DIP nằm bên trong TCF-142. Khi TCF-142 ở chế độ RS485, hãy sử dụng công tắc DIP này để định cấu hình điều khiển hướng dữ liệu RS485, định dạng dữ liệu và tốc độ truyền. Khi TCF-142 ở chế độ RS232/422, công tắc S1 DIP không thể ảnh hưởng đến giao tiếp RS-232/422.

Cài đặt kiểm soát hướng dữ liệu RS485

Kiểm soát hướng dữ liệu RS-485 S1 Pin 1
Tự động Baudrate OFF
Cố định Baudrate ON

Cài đặt định dạng dữ liệu

Định dạng dữ liệu S1 Pin 2 S1 Pin 3 S1 Pin 3
Bit 7 OFF ON ON
Bit 8 ON OFF ON
Bit 9 OFF OFF ON
Bit 10 ON ON OFF
Bit 11 OFF ON OFF
Bit 12 ON OFF OFF

Cài đặt Baudrate

Tốc độ truyền S1 Pin 5 S1 Pin 6 S1 Pin 7 S1 Pin 8 S1 Pin 9
50 OFF ON ON ON ON
75 ON OFF ON ON ON
110 OFF OFF ON ON ON
134.5 ON ON OFF ON ON
150 OFF ON OFF ON ON
300 ON OFF OFF ON ON
600 OFF OFF OFF ON ON
1200 ON ON ON OFF ON
1800 OFF ON ON OFF ON
2400 ON OFF ON OFF ON
4800 OFF OFF ON OFF ON
7200 ON ON OFF OFF ON
9600 OFF ON OFF OFF ON
19200 ON OFF OFF OFF ON
38400 OFF OFF OFF OFF ON
57600 ON ON ON ON OFF
115200 OFF ON ON ON OFF
230400 ON OFF ON ON OFF
460800 OFF OFF ON ON OFF
921600 ON ON OFF ON OFF

Công tắc DIP S2 nằm bên trong TCF-142. Công tắc này được sử dụng để cấu hình các điện trở kéo cao/thấp. Lưu ý rằng S2 Pin 1 và Pin 2 đều phải được định cấu hình thành BẬT hoặc cả hai đều phải được định cấu hình thành TẮT.

Kéo điện trở cao/thấp             S2 Pin 1 S2 Pin 2
150K OFF OFF
1K (mặc định) ON ON

Lưu ý:  bạn nên đặt S2 Pin 1 và Pin 2 thành tùy chọn 1K (BẬT/BẬT) khi tính năng kết thúc được bật.

Mô tả đèn LED

Có 3 đèn LED trên bảng điều khiển phía trước của TCF-142.

LED Màu Chức năng
PWR Đỏ BẬT ổn định: BẬT nguồn
Tx sợi Xanh lá Nhấp nháy khi cáp quang đang truyền dữ liệu
Rx sợi Cam Nhấp nháy khi cáp quang đang nhận dữ liệu


Thông số kỹ thuật

Model Names

TCF-142-M-ST, TCF-142-M-ST-T

TCF-142-M-SC, TCF-142-M-SC-T

TCF-142-S-ST, TCF-142-S-ST-T

TCF-142-S-SC, TCF-142-S-SC-T

Truyền thông nối tiếp
Tín hiệu cho RS232 TxD, RxD, SGND
Tín hiệu cho RS422 TxD +, TxD-, RxD +, RxD-, SGND
Tín hiệu cho RS485 4 dây TxD +, TxD-, RxD +, RxD-, SGND
Tín hiệu cho RS485 2 dây Data +, Data-, SGND
Tốc độ truyền 50 bps đến 921.6 kb/giây
Bảo vệ sốc 15 kV ESD
Truyền thông sợi quang
Loại trình kết nối ST hoặc SC
Khoảng cách

Sợi quang đơn mode cho 40 km

Sợi quang đa mode cho 5 km

Thông số kỹ thuật cáp

Dòng TCF-142-S: 8.3 / 125, 8.7 / 125, 9/125 hoặc 10/125 μm

Dòng TCF-142-M: 50/125, 62.5 / 125 hoặc 100/140 μm

Bước sóng

Dòng TCF-142-S: 1310 nm

Dòng TCF-142-M: 850 nm

Đầu ra TX

TCF-142-S series: > -5 dBm

TCF-142-M series: > -5 dBm

Độ nhạy của RX

Dòng TCF-142-S: -25 dBm

Dòng TCF-142-M: -20 dBm

Truyền điểm-điểm Song công một nửa hoặc toàn bộ
Truyền vòng Bán song công
Giới hạn môi trường
Nhiệt độ hoạt động 0 đến 60°C (32 đến 140°F), 5 đến 95%RH

Hoạt động mở rộng

Nhiệt độ (mô hình T)

-40 đến 75°C (-40 đến 167°F)

Nhiệt độ lưu trữ -40 đến 75°C (-40 đến 167°F), 5 đến 95%RH
Power
Công suất đầu vào Voltage 12 đến 48VDC
Bảo vệ đường dây điện

1 kV Burst (EFT), EN61000-4-4

Tăng xung 1 kV, EN61000-4-5

Bảo vệ nguồn điện ngược Bảo vệ chống đảo ngược V + / V-
Bảo vệ quá dòng Bảo vệ chống lại 2 tín hiệu bị nối tắt cùng nhau: 1.1A
Công suất tiêu thụ

140mA ở 12VDC

67.7mA ở 24VDC

28.7mA ở 48VDC

Đặc điểm vật lý
Kích thước

67 x 100 x 22 mm

90 x 100 x 22 mm (bao gồm cả tai)

Vật chất Nhôm (1 mm)
tổng trọng lượng 320 g
Phê duyệt quy định
EMC CE, FCC (Loại A)
LVD EN-60950 1
Sự An Toàn UL 60950-1
EMI

FCC Part 15 Subpart B Class B, EN 55032

Class B

EMS EN61000-4-2 (ESD), Tiêu chí B, Mức 2 EN61000-4-3 (RS), Tiêu chí B, Mức 2 EN61000-4-4 (EFT), Tiêu chí B, Mức 2 EN61000-4-5 (Tăng) , Tiêu chí B, Mức 2

Trên đây là hướng dẫn cài đặt bộ chuyển đổi TCF-142 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
