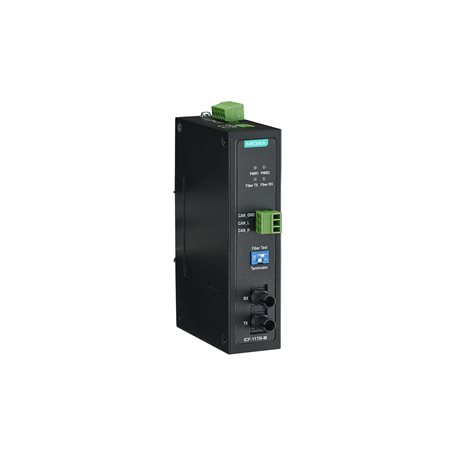

ICF-1170I-M-ST: CANbus to fiber converter, multi-mode, ST connector, 0 to 60°C operating temperature

ICF-1170I-M-ST CANbus to fiber converter, multi-mode, ST connector, 0 to 60°C operating temperature của hãng Moxa-Taiwan hiện đang được BKAII  phân phối rộng rãi tại thị trường Việt Nam. ICF-1170I-M-ST được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng,...Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…

• Hướng dẫn cài đặt bộ chuyển đổi tín hiệu CAN sang Quang ICF-1170I hãng Moxa

Tính năng của sản phẩm :

•  Transmits data up to 2 km over optical fiber
•  Converts CAN signals to fiber and fiber to CAN signals
•  Baudrate up to 1 Mbps
•  Dual power inputs for redundancy
•  DIP switch for 120 ohm terminal resistance
•  DIP switch for fiber test mode
•  LEDs for Fiber Tx, Fiber Rx, Power 1, Power 2
•  Wide-temperature model available for -40 to 85°C environments
•  Fully compatible with the ISO 11898 standard

Thông số kỹ thuật của sản phẩm :

Serial Interface

• Optical Fiber : 100BaseFX ports (multi-mode ST connector)

CAN Interface

• Isolation : 2 kV (built-in)
• Signals : CAN_L, CAN_H, CAN Signal GND
• Terminator : N/A, 120 ohms (by DIP)

Power Parameters

• Input Current : 221 mA @ 12 to 48 VDC
• Power Consumption : 221 mA @ 12 to 48 VDC
• Input Voltage : 12 to 48 VDC
• Overload Current Protection : Supported
• Power Connector : Terminal block (for DC models)

Physical Characteristics

• Housing : Metal
• IP Rating : IP30
• Dimensions :
• Weight : 178 g (0.39 lb)
• Installation : DIN-rail mounting

Environmental Limits

• Operating Temperature : 0 to 60°C (32 to 140°F)
• Storage Temperature (package included) : -40 to 85°C (-40 to 185°F)
• Ambient Relative Humidity : 5 to 95% (non-condensing)

Standards and Certifications

• EMC : EN 55032/24
• EMI : CISPR 32, FCC Part 15B Class A
• EMS : IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
  IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
  IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
  IEC 61000-4-5 Surge: Power: 1 kV
  IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
  IEC 61000-4-8 PFMF
• Safety : EN 62368-1
• Environmental Testing : IEC 60068-2-1
  IEC 60068-2-2
  IEC 60068-2-3
• Vibration: IEC 60068-2-6

MTBF

• Time : 792,085 hrs
