Công nghiệp 4.0 ngày càng thúc đẩy sự phát triển cho các doanh nghiệp, bên cạnh đó cũng mang đến nhiều yêu cầu thách thức. Switch IES5128-4GS và IES7120-4GS – 3onedata đã giúp cho quá trình chuyển sang sản xuất công nghiệp thông minh trở nên dễ dàng hơn.
Với sự phát triển nhanh chóng của hệ thống mạng, cơ cấu công nghiệp đang thay đổi, tác động của Công nghiệp 4.0 đã phản ánh vào ngành sản xuất, các doanh nghiệp sản xuất sẽ ngày càng gặp nhiều thách thức hơn. Doanh nghiệp cần nâng cao hiệu quả sản xuất, đáp ứng các yêu cầu về môi trường và giảm chi phí hoạt động, để đạt được thành công trong thị trường toàn cầu cạnh tranh cao hiện nay.
Khái niệm công nghiệp 4.0 không chỉ giới hạn trong dây chuyền sản xuất, nó còn được liên kết chặt chẽ với công nghệ Internet Of Things (IOT), nhằm tạo ra một cơ hội khác cho doanh nghiệp sản xuất để leo lên những tầm cao chiến lược. Hệ thống quản lý sản xuất thông minh và công nghệ tự động hóa có thể giúp các doanh nghiệp đáp ứng những thách thức này và cải thiện hiệu suất. Sản xuất công nghiệp thông minh là tương lai của ngành công nghiệp sản xuất, việc sử dụng công nghệ Internet vạn vật và công nghệ giám sát để tăng cường quản lý thông tin, dịch vụ, nâng cao hiệu quả của dây chuyền sản xuất, chất lượng sản phẩm và tối ưu hóa quá trình sản xuất.
Yêu cầu dự án
- Mạng dựa trên nền tảng để đáp ứng các yêu cầu về quản lý và kiểm soát năng lượng, thu thập dữ liệu, giám sát video công nghiệp và các nhu cầu khác.
- Hỗ trợ cho các thiết bị sản xuất, nút khoảng cách liên lạc xa.
- Thiết bị có khả năng chống nhiễu mạnh, đặc biệt là nhiễu điện từ giữa các thiết bị công nghiệp.
- Thiết bị có thể hoạt động trong môi trường khắc nghiệt.

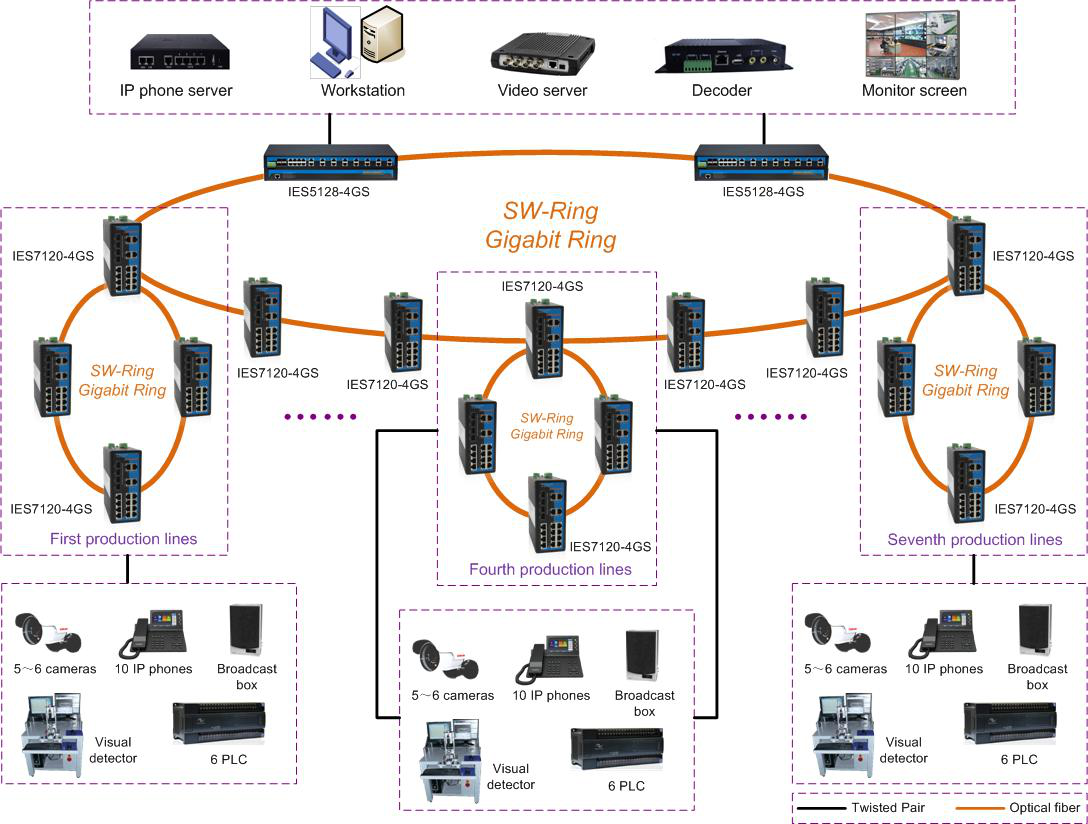

Sơ đồ hệ thống
Sơ đồ này được chia thành lớp truy cập và lớp hội tụ xử lý.
Lớp truy cập: Tổng cộng có 7 dây chuyền sản xuất, sản xuất điều khiển tự động hóa trung tâm, để đạt được đầy đủ thông minh. Nhiều thiết bị mạng được kết nối với mỗi dây chuyền sản xuất. Để đảm bảo dữ liệu thông suốt và sự phát triển trong tương lai, sơ đồ giám sát video của chương trình này sử dụng cấu trúc liên kết mạng vòng dự phòng SW-Ring Gigabit. Switch Ethernet công nghiệp IES7120-4GS được sử dụng để tạo thành mạng vòng dự phòng Gigabit và dành riêng cho giao diện 2 Gigabit ở chế độ chờ, các thiết bị khác có thể truy cập mạng thông qua giao diện Fast Ethernet của switch.
Tầng hội tụ: Switch lõi IES5128-4GS và máy tính chủ sẽ được tải lên truyền dữ liệu đến máy chủ hệ thống con. Bảy nút mạng phụ switch IES7120-4GS và switch lõi IES5128-4GS để tạo thành mạng vòng dự phòng Gigabit, nâng cao độ tin cậy của mạng.
Sơ đồ lợi thế
- SW-Ring (thời gian phục hồi <20ms khi đầy tải).
- Switch sử dụng thiết kế cấp công nghiệp, không có quạt, tiêu thụ điện năng thấp, hỗ trợ nhiệt độ làm việc -40 ~ 75℃, vỏ kim loại, lớp bảo vệ IP40.
- Mạng vòng Gigabit dự phòng đảm bảo sự ổn định của truyền thông mạng, băng thông Gigabit giúp truyền dữ liệu nhanh và trơn tru hơn.
- Hỗ trợ 24 cổng 10Base-T/100Base-TX Ethernet và 4 cổng Gigabit SFP
- Công nghệ bằng sáng chế mạng vòng SW-Ring (Thời gian khôi phục lỗi <20ms)
- Hỗ trợ VLAN dựa trên cổng và IEEE 802.1Q VLAN
- Hỗ trợ GMRP, IGMP snooping và Multicast tĩnh
- Hỗ trợ băng thông 12,8G
- Không có quạt, nhiệt độ làm việc -40 ~ 75 ℃
- Đầu vào nguồn 100 ~ 240VAC
- Hỗ trợ gắn tủ rack 1U
- Hỗ trợ 16 cổng 10Base-T / 100Base-TX Ethernet và 4 cổng Gigabit SFP
- Công nghệ bằng sáng chế mạng vòng SW-Ring (Thời gian khôi phục lỗi <20ms)
- Hỗ trợ tự điều chỉnh Ethernet 10 / 100M
- Đầu vào cung cấp điện dự phòng điện áp rộng 12 ~ 48VDC
- Không có quạt, nhiệt độ làm việc -40 ~ 75 ℃
- Bảo vệ IP40, vỏ kim loại độ bền cao, giá đỡ đường ray DIN
