Những bước tiến rất nhanh trong ngành công nghệ năng lượng tái tạo đang làm cho các nguồn năng lượng thay thế có thể dễ dàng tiếp cận được với tất cả mọi người. Năng lượng gió ngày càng được chú trọng khai thác. Hôm nay BKAII sẽ giới thiệu đến các bạn hệ thống giám sát năng lượng gió với Switch IES215-1F, IES618-4F, IES618-2F, IES5024-12F và NP301 hãng 3Onedata nhé!

Khi sự nóng lên toàn cầu tăng cường, bảo tồn năng lượng và phát triển năng lượng xanh đã trở thành một xu hướng toàn cầu. Sự phát triển của năng lượng mới đã mang lại sự bảo vệ môi trường, giảm ô nhiễm không khí do đốt than. Với việc xây dựng một số lượng lớn các trang trại gió, hệ thống giám sát SCADA của nhà máy điện gió, hệ thống an ninh video của trường gió và hệ thống giám sát từ xa của các đơn vị phát điện gió cũng được đưa vào sử dụng. Hệ thống giám sát năng lượng gió chịu trách nhiệm quản lý dữ liệu vận hành, trạng thái, thiết bị bảo vệ, loại lỗi,... Tất cả các loại dữ liệu thông tin được truyền đến trung tâm giám sát thông qua Ethernet và máy chủ có thể truyền các lệnh điều khiển đến điều khiển quạt, và nhận ra chức năng giám sát từ xa. Rối loạn trường gió là vấn đề nghiêm trọng, môi trường xấu, cần quản lý switch Ethernet công nghiệp nhiệt độ rộng để hỗ trợ mạng và nó có thể cung cấp liên lạc ổn định, lâu dài trong môi trường ngoài trời khắc nghiệt.

Yêu cầu dự án

  • Switch có thể đáp ứng các điều kiện khô hoặc ướt của trường gió
  • Thiết bị truyền thông có thể ngăn chặn hiệu quả nhiễu EMI/EMS của việc phát điện tua bin gió.
  • Thiết bị có thể ổn định, an toàn, không có lỗi hoạt động. Phải có khả năng kết nối với nhiều thiết bị nối tiếp và tích hợp hoàn toàn các thiết bị với mạng Ethernet
  • Hệ thống phải được cung cấp với độ tin cậy và hiệu suất cao và dễ bảo trì.

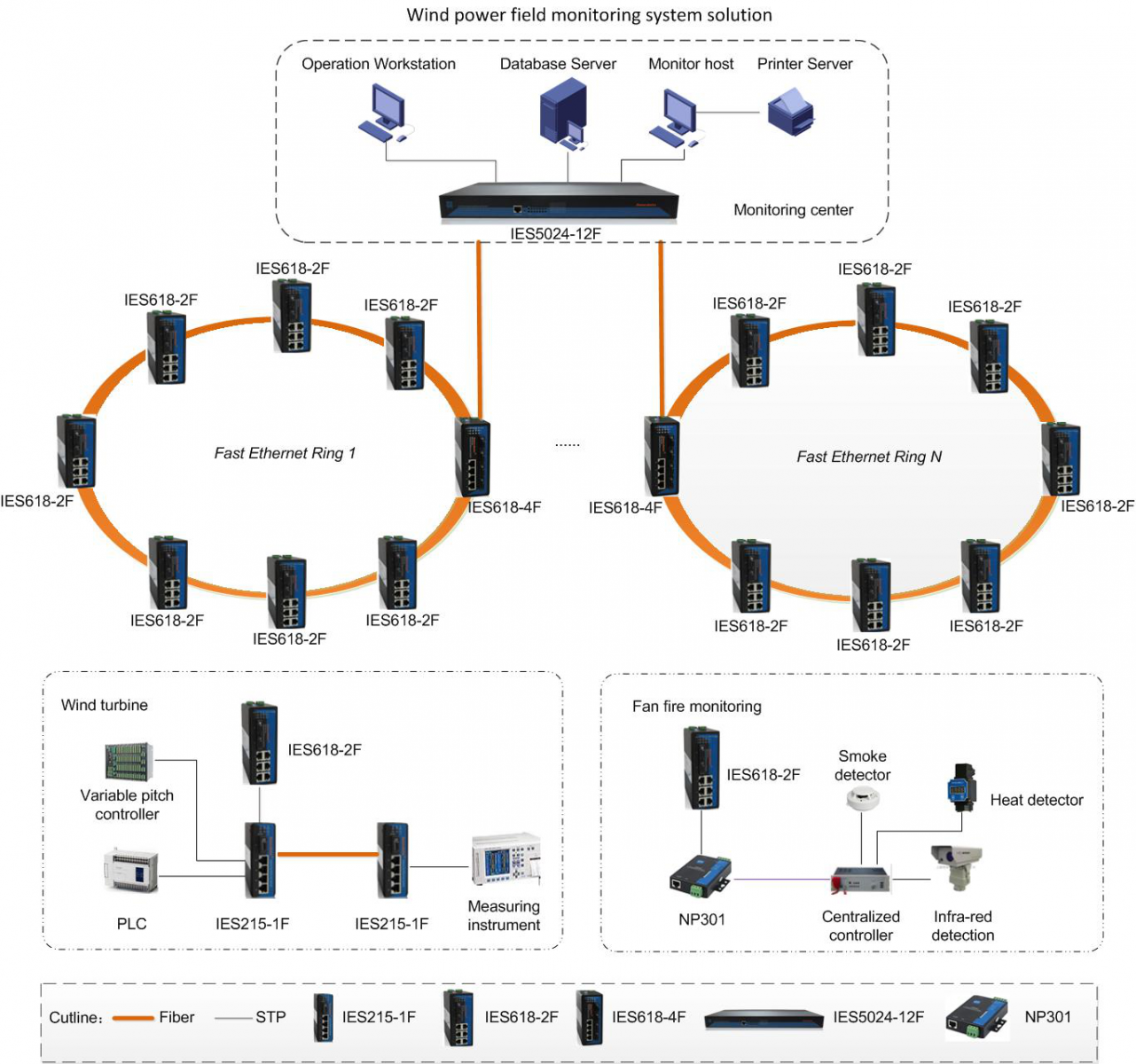

Sơ đồ hệ thống

IES215-1F, switch Ethernet công nghiệp được lắp đặt ở trên cùng và dưới cùng của tháp gió, hai bộ IES215-1F được kết nối bằng một sợi quang. Một nằm ở phía trên của tuabin gió, cổng RJ45 được sử dụng để kết nối PLC và bộ điều khiển cường độ biến; Một cái khác nằm ở dưới cùng của tháp gió, cổng RJ45 được sử dụng để kết nối switch Ethernet công nghiệp IES618-2F trong trạm biến áp kiểu hộp. Trạm biến áp kiểu hộp bằng giao diện sợi được sử dụng cho các thiết bị switch được quản lý và kết nối quang của trạm biến áp loại hộp khác, bao gồm mạng vòng dự phòng Ethernet nhanh, có thể đảm bảo khả năng tự phục hồi mạng nhanh và cải thiện bảo mật truyền dữ liệu, độ tin cậy và khả năng chống nhiễu. Dữ liệu được truyền đến trung tâm giám sát thông qua switch IES618-4F và trung tâm giám sát sử dụng switch Ethernet công nghiệp được quản lý IES5024-12F.

Sơ đồ lợi thế

  • Switch được thiết kế với kiểu dáng công nghiệp, không có quạt, tiêu thụ điện năng thấp, hỗ trợ nhiệt độ làm việc -40 ~ 75oC, vỏ kim loại, lớp bảo vệ IP30
  • Hỗ trợ nhiều phương pháp cài đặt
  • Tốt hơn với khả năng chống nhiễu điện từ IES61850-3
  • SW-Ring (thời gian phục hồi <20ms khi đầy tải).

Thiết bị sử dụng

IES215-1F

  • Hỗ trợ 4 cổng 10Base-T/100Base-TX Ethernet và 1 cổng 100Base-FX
  • Hỗ trợ lưu trữ và chuyển tiếp IEEE802.3 / 802.3u
  • Hỗ trợ tự điều chỉnh Ethernet 10 / 100M
  • Đầu vào nguồn điện áp rộng 12 ~ 48VDC
  • Không có quạt, thiết kế tiêu thụ thấp, nhiệt độ làm việc -40 ~ 75 ℃
  • Bảo vệ IP40, vỏ kim loại cường độ cao, gắn ray DIN

IES618-4F

  • Hỗ trợ 4 cổng Ethernet và 4 cổng Fiber.
  • SW-Ring (thời gian phục hồi <20 ms khi đầy tải)
  • Vlan dựa trên cổng, Vlan IEEE 802.1Q để dễ dàng lập kế hoạch mạng
  • Hỗ trợ IEEE802.1p_QOS, RSTP
  • Hỗ trợ chức năng IGMP, Trunking Port và Porting
  • Hỗ trợ quản lý WEB, dễ sử dụng
  • Thiết kế tiêu chuẩn công nghiệp Level 4

IES618-2F

  • Hỗ trợ 12 cổng Ethernet Ethernet và 12 cổng Fiber
  • SW-Ring (thời gian phục hồi <20 ms khi đầy tải)
  • Vlan dựa trên cổng, Vlan IEEE 802.1Q để dễ dàng lập kế hoạch mạng
  • Hỗ trợ RSTP, SNMP, IEEE802.1p_QOS
  • Hỗ trợ chức năng IGMP, Trunking Port và Porting
  • Hỗ trợ quản lý WEB, dễ sử dụng
  • Thiết kế tiêu chuẩn công nghiệp cấp 4
  • Bảo vệ IP 30, vỏ kim loại có độ bền cao

NP301

  • Giao diện nối tiếp 3 trong 1 RS-232 / RS-485 / RS-422.
  • Hỗ trợ Ethernet tự động 10/100M
  • Hỗ trợ 300bps 115,2Kbps
  • Hỗ trợ giao thức TCP, UDP, ARP, ICMP, HTTP và DHCP
  • Hỗ trợ qua cổng, giao tiếp bộ định tuyến
  • Hỗ trợ SOCKET TCP/IP tiêu chuẩn
  • Lựa chọn phương pháp cấu hình: Windows, TELNET và WEB

Trên đây là một ví dụ điển hình trong việc áp dụng thành công các sản phẩm hãng 3onedata. Hiện nay BKAII là nhà phân phối các sản phẩm hãng 3onedata và rất nhiều hãng tên tuổi khác như: AdvantechMoxaATCFour-faith,tại Việt Nam.

Để mua được sản phẩm chính hãng hay cần tư vấn thêm thông tin các bạn liên hệ BKAII nhé!
