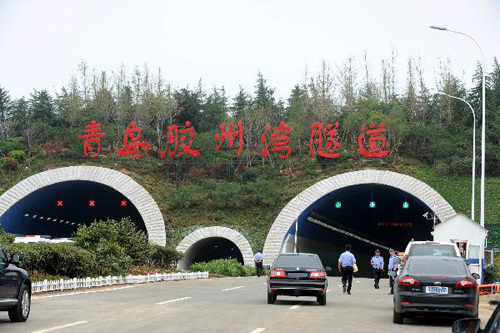

Bài viết này BKAII sẽ giới thiệu đến các bạn giải pháp giám sát tích hợp cho cáp của đường hầm Thanh Đảo Trung Quốc với switch IES618-2F hãng 3onedata nhé!

Thực hiện giám sát thời gian thực đối với Đường hầm Thanh Đảo bằng cáp với sự trợ giúp của các công nghệ điện tử công nghệ cao hiện đại, công nghệ cảm biến, công nghệ máy tính, công nghệ truyền thông, công nghệ nhúng và công nghệ mạng. Một cách chi tiết, nó thu thập và phân tích các dữ liệu như nhiệt độ cáp, nhiệt độ bên trong và độ ẩm của đường hầm, khói, trạng thái cửa cháy, mực nước, trạng thái quạt, trạng thái nắp cống, dòng điện rò rỉ nhằm thực hiện đánh giá, cảnh báo toàn diện cho đường hầm và cáp an toàn để thực hiện giám sát từ xa cho các thiết bị của đường hầm. Hệ thống có thể thực hiện giao tiếp dữ liệu, truy vấn dữ liệu và quản lý cài đặt tham số.

Hệ thống chủ yếu bao gồm ba lớp, bao gồm lớp trạm chủ, lớp truyền thông tin liên lạc và lớp thiết bị thu thập dữ liệu. Những người quản lý, vận hành điện có thể tìm ra trạng thái vận hành an toàn của Đường hầm Thanh Đảo thông qua hình ảnh, dữ liệu và đường cong, từ đó thay đổi phương pháp kiểm tra và bảo dưỡng đường hầm, giảm cường độ lao động và nâng cao mức độ bảo trì đường hầm. Hệ thống có thể giám sát các thông số môi trường bên trong và trạng thái thiết bị của đường hầm theo thời gian thực sau đó thông báo cho người sử dụng chúng theo nhiều cách và điều khiển các thiết bị phụ trợ từ xa. Việc quản lý tập trung dựa trên mạng làm cho việc quản lý đường hầm rất thuận tiện; hệ thống có tính tự động cao, đảm bảo vận hành bình thường cho cáp điện cao thế và an toàn cho người lao động liên quan, nâng cao an toàn lưới điện, vận hành an toàn, ổn định và giám sát, phân tích trực tuyến lưới điện truyền tải, cảnh báo sự cố, phân tích và loại trừ, khẩn cấp chỉ huy và phản ứng nhanh chóng.

Các chức năng giám sát chính

Chế độ giám sát: Cấu trúc mạng hai cấp, phương pháp giám sát trình duyệt WEB dựa trên cấu trúc B/S, quản lý WEB từ xa trong mạng LAN và nền tảng tương thích với các nhà tích hợp

  • Thông số giám sát: Hệ thống video tại lối vào, hàm lượng khí độc hại (CO, CH4 và H2S), hàm lượng oxy trong không khí, mực nước của bể chứa, hệ thống kiểm soát ra vào, nhiệt độ, độ ẩm, đầu báo khói, đèn , quạt và máy bơm
  • Hệ thống video kiểm soát ra vào: Mỗi lối vào có một hệ thống video kiểm soát ra vào. Khi một công nhân đột nhập vào một lối vào, có một đèn lấp đầy được kết nối với hệ thống video kiểm soát ra vào liên quan.
  • Điều khiển thông minh: Liên kết với quạt hút phù hợp với hàm lượng khí độc hại và hàm lượng oxy trong không khí, điều khiển tự động các máy bơm phù hợp với mực nước của bể chứa, cung cấp các cổng của bên thứ ba để dễ dàng phát triển thứ cấp.
  • Điều khiển từ xa: Hỗ trợ điều khiển từ xa quạt, đèn và máy bơm mà không cần điều khiển thủ công ban đầu.
  • Chế độ kết nối mạng: Máy chủ truy cập mạng nội bộ, máy chủ giám sát, bộ điều khiển truy cập và máy chủ video được kết nối với trung tâm giám sát thông qua các sợi quang

Yêu cầu hệ thống

  • Dữ liệu giám sát thời gian thực, quản lý tập trung và giám sát từ xa và vận hành thông qua mạng
  • Khoảng cách liên lạc dài và nhiều nút và loại cổng thiết bị
  • An toàn và độ tin cậy
  • Đường hầm phức tạp, kín, ẩm ướt và bên trong nhỏ
  • Tiêu thụ điện năng thấp vì chế độ cung cấp điện hạn chế
  • Môi trường phức tạp và nhiều bụi bẩn
  • Nhiễu điện từ nghiêm trọng

Hệ thống được kỳ vọng sẽ thực hiện giám sát từ xa các thiết bị trong đường hầm, thu thập và trao đổi dữ liệu theo thời gian thực, quản lý và điều khiển tập trung cho đường hầm, do đó đảm bảo vận hành an toàn và ổn định cho các tuyến cáp trong đường hầm

Đề xuất

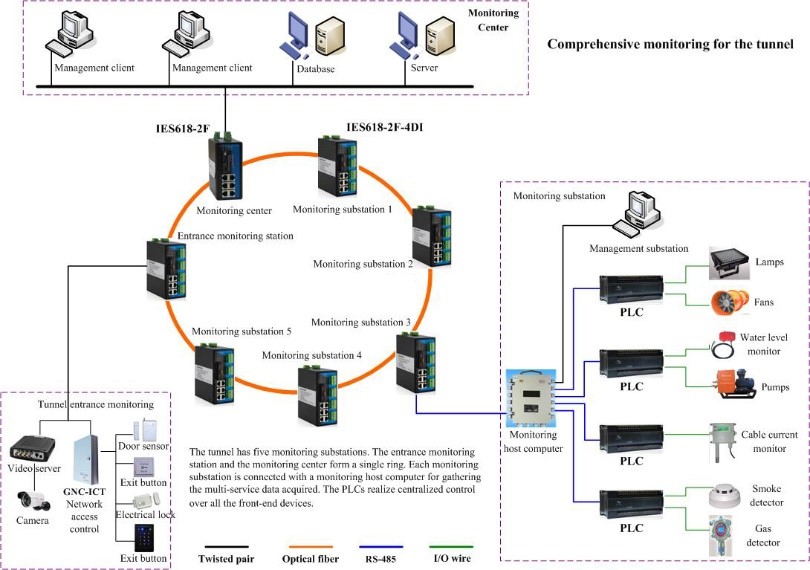

Đề xuất chủ yếu được thiết kế dựa trên các switch Ethernet công nghiệp của 3onedata. Mạng này là mạng truyền thông một vòng. Các thiết bị được sắp xếp theo khu vực và tất cả dữ liệu cần được tải lên trung tâm giám sát ở xa, do đó, giao tiếp cáp quang được thông qua giữa các khu vực. Tất cả các điểm truy cập dữ liệu sử dụng switch IES618-2F-4DI 100Mbps và switch IES618-2F được bố trí trong trung tâm giám sát, tạo thành một mạng vòng với sự trợ giúp của các sợi quang để thực hiện một mạng vòng tự phục hồi liên kết dự phòng; do nhu cầu truy cập đa dịch vụ, các thiết bị chuyển mạch nhiều cổng được sử dụng để cung cấp đủ các cổng truy cập cho các dữ liệu khác nhau của toàn hệ thống. Có nhiều dịch vụ, hệ thống có dung lượng dữ liệu vừa phải và ít dữ liệu video để truy cập, vì vậy mạng vòng 100Mbps được sử dụng.

Hệ thống sử dụng công tắc của hai model, công tắc IES618-2F-4DI và công tắc IES618-2F. Do nhu cầu quản lý truy cập đa dịch vụ, các thiết bị chuyển mạch nhiều cổng được sử dụng để cung cấp đủ các cổng truy cập cho các dữ liệu khác nhau của toàn Hệ thống. Mặc dù có nhiều dịch vụ, hệ thống có dung lượng dữ liệu vừa phải và ít dữ liệu video để truy cập, vì vậy mạng vòng 100Mbps được sử dụng. Một ưu điểm khác của hệ thống là một số thiết bị 485 nối tiếp có thể được truy cập trực tiếp đến các bộ chuyển mạch để quản lý thống nhất

Lợi ích

Khả năng quản lý: Hoạt động nền có thể quản lý cao của các thiết bị phần mềm của hệ thống, hỗ trợ các chức năng quản lý mạng đa dạng; công nghệ mạng vòng dự phòng nhanh SW-Ring; thời gian khôi phục lỗi mạng ngắn hơn 20ms, làm cho toàn bộ mạng ổn định và đáng tin cậy

Độ tin cậy: Khả năng áp dụng cho mọi nhu cầu liên quan của các khu công nghiệp vì thiết kế công nghiệp, EMC cao, dải nhiệt độ hoạt động rộng, nhiều cổng dịch vụ và nguồn điện kép dự phòng, đảm bảo các chức năng bình thường cho hệ thống ngay cả với một số lỗi phần mềm hay phần cứng

An toàn: Các thiết bị của hệ thống tuân thủ các tiêu chuẩn và thông số kỹ thuật liên quan về bảo vệ an ninh của cả hệ thống thông tin và hệ thống điện thứ cấp. Cần tránh các yếu tố gây mất an toàn lưới điện và tai nạn an toàn lưới điện do sự cố hoặc sai sót của hệ thống trong quá trình vận hành. Thực hiện các hoạt động chống xâm nhập, cháy nổ, nước và khí độc hại để nâng cao an toàn lưới điện, vận hành an toàn, ổn định và giám sát, phân tích trực tuyến lưới điện truyền tải, cảnh báo sự cố, phân tích và loại trừ, chỉ huy khẩn cấp và ứng phó nhanh.

Giới thiệu sản phẩm

IES618-2F là switch Ethernet được quản lý, công nghiệp và dự phòng hỗ trợ 6 cổng điện 10/100Base-T (X) và 2 cổng quang 100Base-FX. Công nghệ mạng vòng dự phòng SW-Ring độc đáo của nó tạo ra khả năng dự phòng thông minh cho Ethernet của , kiểu dáng công nghiệp tiêu chuẩn của nó đáp ứng nhu cầu công nghiệp đa dạng; tất cả các bộ phận của nó là cấp công nghiệp, có độ tin cậy cao. Nó áp dụng các giải pháp mạng tiên tiến trong công nghiệp và cung cấp băng thông chuyển mạch không chặn 1,6G. Thiết kế công nghiệp không có quạt và tiêu thụ điện năng thấp của nó có thể thích ứng với các điều kiện hoạt động kém; nhờ nhiệt độ hoạt động từ -40 ℃ đến 75 ℃, nó có thể đáp ứng nhu cầu của các dịp công nghiệp đa dạng và cung cấp các giải pháp kinh tế.

  • Hỗ trợ danh sách địa chỉ MAC 8K và lọc địa chỉ MAC;
  • Hỗ trợ công nghệ dự phòng SW-Ring đã được cấp bằng sáng chế;
  • Hỗ trợ RSTP;
  • Hỗ trợ SNMP V1 / V2c;
  • Hỗ trợ IEEE802.1Q VLAN;
  • Hỗ trợ IEEE802.1p QOS;
  • Hỗ trợ IGMP Snooping, lọc và phát đa hướng tĩnh, v.v.;
  • Hỗ trợ hội tụ cổng để mở rộng băng thông mạng và hiệu quả truyền tải mạng cao hơn;
  • Hỗ trợ sao chép cổng để gỡ lỗi trực tuyến và giám sát dữ liệu mạng;
  • Hỗ trợ giới hạn băng thông cổng để sử dụng băng thông tối ưu;
  • Hỗ trợ quản lý WEB, quản lý Telnet và quản lý CLI;
  • Hỗ trợ hai đầu vào nguồn và một đầu ra cảnh báo

Xem thêm:

Trên đây là một ví dụ điển hình trong việc áp dụng thành công các sản phẩm hãng 3onedata. Hiện nay BKAII là nhà phân phối các sản phẩm hãng 3onedata và rất nhiều hãng tên tuổi khác như: AdvantechMoxaATCFour-faith,… tại Việt Nam. Để mua được sản phẩm chính hãng hay cần tư vấn thêm thông tin các bạn liên hệ BKAIInhé!
