Cấu tạo cáp Ethernet – Bên trong gồm những gì và vì sao lại thiết kế như vậy?
Trong các hệ thống mạng công nghiệp hiện đại, cáp Ethernet không chỉ đơn thuần là “dây truyền tín hiệu” mà còn là yếu tố quyết định đến độ ổn định, chống nhiễu và hiệu suất truyền thông.
Để hiểu rõ cách lựa chọn và triển khai đúng loại cáp, bạn nên nắm tổng quan trong bài cáp Ethernet công nghiệp là gì, cấu tạo và cách lựa chọn trước khi đi sâu vào từng thành phần chi tiết bên trong.
Trên thực tế, việc lựa chọn đúng loại cáp như Cat5e, Cat6 hay Cat6A hoặc chọn đúng loại shielding phù hợp môi trường công nghiệp đều phụ thuộc vào việc bạn hiểu rõ cấu tạo bên trong của cáp.

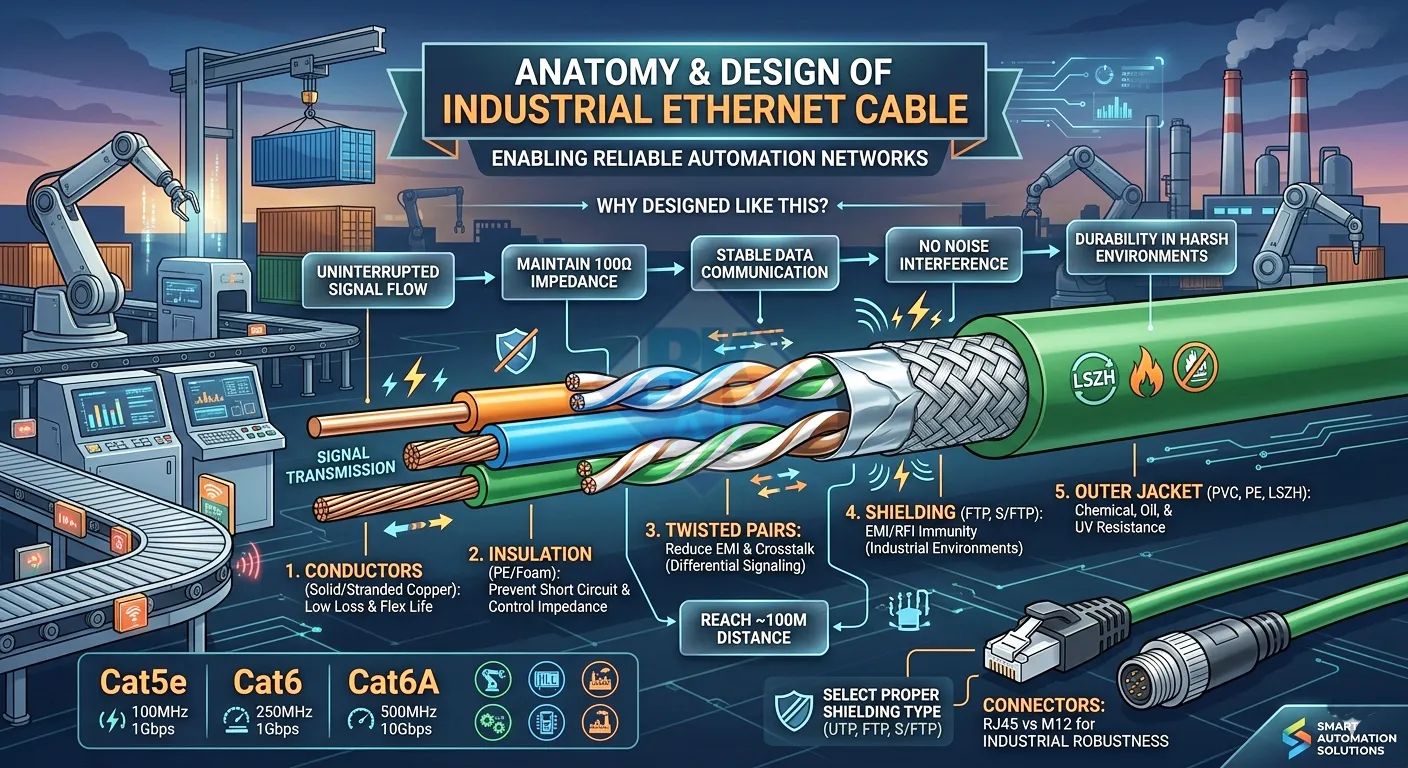

1. Tổng quan cấu tạo cáp Ethernet
Một sợi cáp Ethernet tiêu chuẩn (ví dụ Cat5e, Cat6) thường bao gồm 5 thành phần chính:
- Lõi dẫn (Conductor)
- Lớp cách điện (Insulation)
- Cặp dây xoắn (Twisted Pair)
- Lớp chống nhiễu (Shield – nếu có)
- Vỏ ngoài (Jacket)
Các thành phần này phối hợp với nhau nhằm đảm bảo tín hiệu truyền ổn định, giảm nhiễu và đáp ứng các tiêu chuẩn truyền dẫn Ethernet công nghiệp.
2. Lõi dẫn (Conductor) – Trái tim của cáp
Lõi dẫn thường được làm từ đồng (Copper) với hai dạng chính:
- Solid (lõi cứng): dùng cho đi cố định, suy hao thấp
- Stranded (lõi mềm): dùng cho môi trường rung động, robot
Lõi đồng quyết định:
- Khả năng truyền tín hiệu
- Điện trở dây
- Suy hao theo khoảng cách
Suy hao này cũng là một trong những nguyên nhân khiến Ethernet bị giới hạn chiều dài cáp. Bạn có thể xem thêm trong bài giới hạn 100m của cáp Ethernet và cách mở rộng.
Trong các loại cáp như Cat5e, Cat6, Cat6A, chất lượng lõi và đường kính lõi ảnh hưởng trực tiếp đến hiệu năng truyền dẫn.
3. Lớp cách điện (Insulation)
Bao quanh lõi đồng là lớp cách điện, thường làm từ:
- PE (Polyethylene)
- PVC
- Foam PE (cao cấp hơn)
Chức năng chính:
- Ngăn chập điện giữa các lõi
- Duy trì khoảng cách vật lý giữa các dây
- Ảnh hưởng đến trở kháng (impedance)
Đây là yếu tố quan trọng giúp cáp đạt chuẩn truyền dẫn Ethernet (100Ω).
4. Twisted Pair – Vì sao phải xoắn đôi?
Các dây dẫn trong cáp Ethernet luôn được xoắn thành từng cặp nhằm giảm nhiễu và đảm bảo tín hiệu ổn định.
- Giảm nhiễu điện từ (EMI)
- Giảm nhiễu chéo (Crosstalk)
- Ổn định tín hiệu vi sai
Trong môi trường nhà máy, nhiễu điện từ (EMI) từ biến tần, động cơ là nguyên nhân chính gây lỗi truyền thông. Bạn có thể tìm hiểu chi tiết trong bài EMI là gì và ảnh hưởng đến cáp Ethernet.
5. Lớp chống nhiễu (Shield)
Trong môi trường công nghiệp, nhiễu điện từ có thể ảnh hưởng lớn đến tín hiệu Ethernet, do đó nhiều loại cáp được bổ sung lớp chống nhiễu.
- UTP: không có shield
- FTP: có lớp foil chống nhiễu
- S/FTP: shield từng cặp + tổng thể
Để hiểu tổng quan về các loại shielding, bạn có thể xem bài các loại shielding cáp Ethernet công nghiệp.
Còn để lựa chọn đúng loại phù hợp môi trường thực tế, tham khảo thêm bài cách chọn shielding cáp Ethernet công nghiệp.
6. Vỏ ngoài (Jacket)
Lớp ngoài cùng bảo vệ toàn bộ cấu trúc cáp khỏi môi trường bên ngoài.
- PVC: dùng trong nhà
- LSZH: chống cháy, ít khói
- PE: chống UV, dùng ngoài trời
Ngoài cấu tạo bên trong, đầu nối cáp cũng ảnh hưởng đến độ bền và khả năng triển khai thực tế. Bạn có thể tham khảo bài RJ45 vs M12 trong Ethernet công nghiệp.
7. Vì sao cấu tạo này lại quan trọng?
Mỗi lớp trong cáp Ethernet đều được thiết kế nhằm tối ưu khả năng truyền dẫn trong điều kiện thực tế:
- Truyền tín hiệu ổn định
- Giảm suy hao
- Chống nhiễu hiệu quả
- Đảm bảo khoảng cách truyền (~100m)
Khi kết hợp đúng cấu tạo cáp với loại cáp phù hợp (như Cat5e vs Cat6 vs Cat6A) và môi trường triển khai (dựa trên shielding), bạn sẽ đảm bảo hệ thống mạng hoạt động ổn định và lâu dài.
Để có cái nhìn tổng thể và hướng dẫn lựa chọn chi tiết theo từng ứng dụng, bạn có thể tham khảo lại bài cáp Ethernet công nghiệp – cấu tạo, phân loại và cách lựa chọn.
