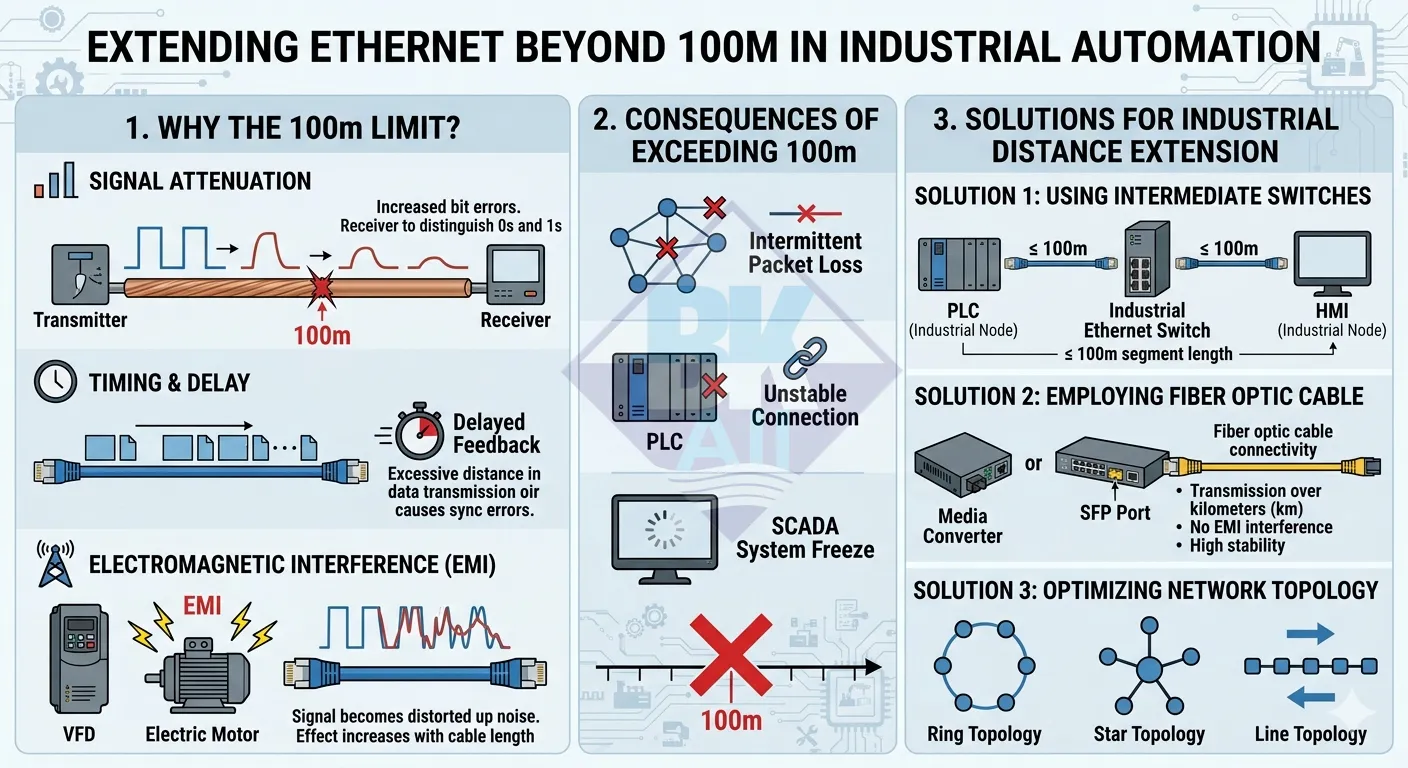

Giới hạn 100m của Ethernet – Vì sao và cách mở rộng trong công nghiệp
Trong quá trình triển khai hệ thống mạng trong nhà máy, một trong những câu hỏi phổ biến nhất là: tại sao Ethernet chỉ truyền được tối đa 100m? Và nếu cần đi xa hơn, chúng ta phải làm gì?
Rất nhiều hệ thống gặp lỗi không phải do thiết bị, mà do hiểu sai hoặc cố “phá vỡ” giới hạn 100m của Ethernet. Điều này dẫn đến tín hiệu chập chờn, mất gói hoặc thậm chí không kết nối được.
Trong bài viết này, chúng ta sẽ làm rõ:
- Vì sao Ethernet bị giới hạn 100m
- Điều gì xảy ra nếu vượt quá giới hạn này
- Các giải pháp mở rộng khoảng cách trong môi trường công nghiệp
👉 Nếu bạn chưa nắm rõ nền tảng, nên đọc trước bài Ethernet công nghiệp là gì? để hiểu tổng thể hệ thống.
1. Giới hạn 100m của Ethernet đến từ đâu?
Chuẩn Ethernet (IEEE 802.3) quy định rằng:
Khoảng cách tối đa cho cáp đồng (Cat5e, Cat6) là 100 mét
Giới hạn này không phải ngẫu nhiên, mà đến từ 3 yếu tố kỹ thuật chính:
1.1 Suy hao tín hiệu (Signal Attenuation)
Khi tín hiệu điện truyền qua cáp đồng, nó sẽ bị suy giảm theo khoảng cách. Sau khoảng 100m, tín hiệu trở nên yếu đến mức:
- Thiết bị nhận không còn phân biệt được bit 0 và 1
- Tăng tỷ lệ lỗi (bit error rate)
- Dễ bị nhiễu tác động
1.2 Độ trễ và timing
Ethernet hoạt động dựa trên cơ chế timing rất chặt chẽ. Nếu khoảng cách quá dài:
- Tín hiệu phản hồi bị trễ
- Có thể gây lỗi đồng bộ
- Ảnh hưởng đến toàn bộ frame truyền
1.3 Nhiễu điện từ (EMI)
Trong môi trường công nghiệp, nhiễu từ biến tần, motor là rất lớn. Cáp càng dài thì:
- Càng “hứng” nhiều nhiễu
- Tín hiệu càng dễ bị méo
👉 Xem chi tiết hơn tại: EMI là gì? Vì sao cáp Ethernet bị nhiễu
2. Điều gì xảy ra nếu vượt quá 100m?
Nhiều người nghĩ rằng: “101m chắc vẫn chạy được”. Thực tế:
- Ban đầu có thể vẫn ping được
- Sau đó xuất hiện mất gói
- Hệ thống SCADA bị treo, PLC mất kết nối
Nguy hiểm nhất là lỗi không ổn định – lúc chạy, lúc không, rất khó debug.
Đây là một trong những lỗi phổ biến được đề cập trong bài: Những hiểu nhầm phổ biến về Ethernet công nghiệp
3. Cách mở rộng Ethernet trong công nghiệp
Khi hệ thống vượt quá 100m, bạn KHÔNG nên “cố kéo dài cáp”, mà cần dùng giải pháp đúng chuẩn.
3.1 Giải pháp 1: Dùng switch trung gian
Đây là cách đơn giản nhất:
- Mỗi đoạn cáp ≤ 100m
- Dùng switch để “lặp lại tín hiệu”
Ví dụ:
- PLC → 100m → Switch → 100m → HMI
Lưu ý:
- Nên dùng switch công nghiệp nếu môi trường khắc nghiệt
- Tránh dùng switch dân dụng trong nhà máy lớn
👉 Xem thêm toàn bộ hệ sinh thái tại: Series Ethernet công nghiệp
3.2 Giải pháp 2: Sử dụng cáp quang
Đây là giải pháp tối ưu nhất cho khoảng cách xa:
- Truyền vài km đến hàng chục km
- Không bị nhiễu EMI
- Ổn định cao
Thông thường sẽ dùng:
- Media converter
- Switch có cổng SFP
👉 Liên quan đến backbone quang đã đề cập trong bài Media converter quang là gì?
3.3 Giải pháp 3: Kết hợp topology hợp lý
Trong hệ thống lớn, bạn không chỉ mở rộng khoảng cách mà còn phải tối ưu cấu trúc mạng:
- Star topology (hình sao)
- Ring topology (vòng)
- Line topology (dây chuyền)
Mỗi topology sẽ ảnh hưởng đến:
- Độ ổn định
- Khả năng dự phòng
- Hiệu năng hệ thống
(Phần này sẽ được phân tích sâu ở các bài chuyên đề topology)
4. Những sai lầm thường gặp
- Kéo cáp 120–150m và hy vọng “vẫn chạy”
- Không tính đến nhiễu EMI khi đi xa
- Dùng cáp UTP trong môi trường nhiễu cao
- Không kiểm tra đầu nối (RJ45/M12)
👉 Liên quan đến lựa chọn cáp và chống nhiễu:
5. Kết luận
Giới hạn 100m của Ethernet không phải là hạn chế, mà là một tiêu chuẩn kỹ thuật cần tuân thủ.
Trong môi trường công nghiệp, thay vì cố vượt qua giới hạn này, bạn nên:
- Dùng switch để chia đoạn
- Sử dụng cáp quang khi cần truyền xa
- Thiết kế topology hợp lý
Khi hiểu đúng bản chất, bạn sẽ tránh được các lỗi khó debug và xây dựng hệ thống mạng ổn định, bền vững.
