Vì sao cáp Ethernet phải xoắn đôi (Twisted Pair)? Giải thích từ góc độ kỹ thuật
Khi quan sát cấu tạo của cáp Ethernet, bạn sẽ thấy một điểm rất đặc trưng: các dây dẫn bên trong luôn được xoắn thành từng cặp. Đây không phải là thiết kế ngẫu nhiên mà là một giải pháp kỹ thuật cực kỳ quan trọng để đảm bảo tín hiệu truyền ổn định trong môi trường công nghiệp.
Trong bài viết này, chúng ta sẽ đi sâu vào câu hỏi: vì sao cáp Ethernet phải xoắn đôi (twisted pair)?, và cơ chế vật lý phía sau giúp nó chống nhiễu hiệu quả như thế nào.
1. Twisted Pair là gì?

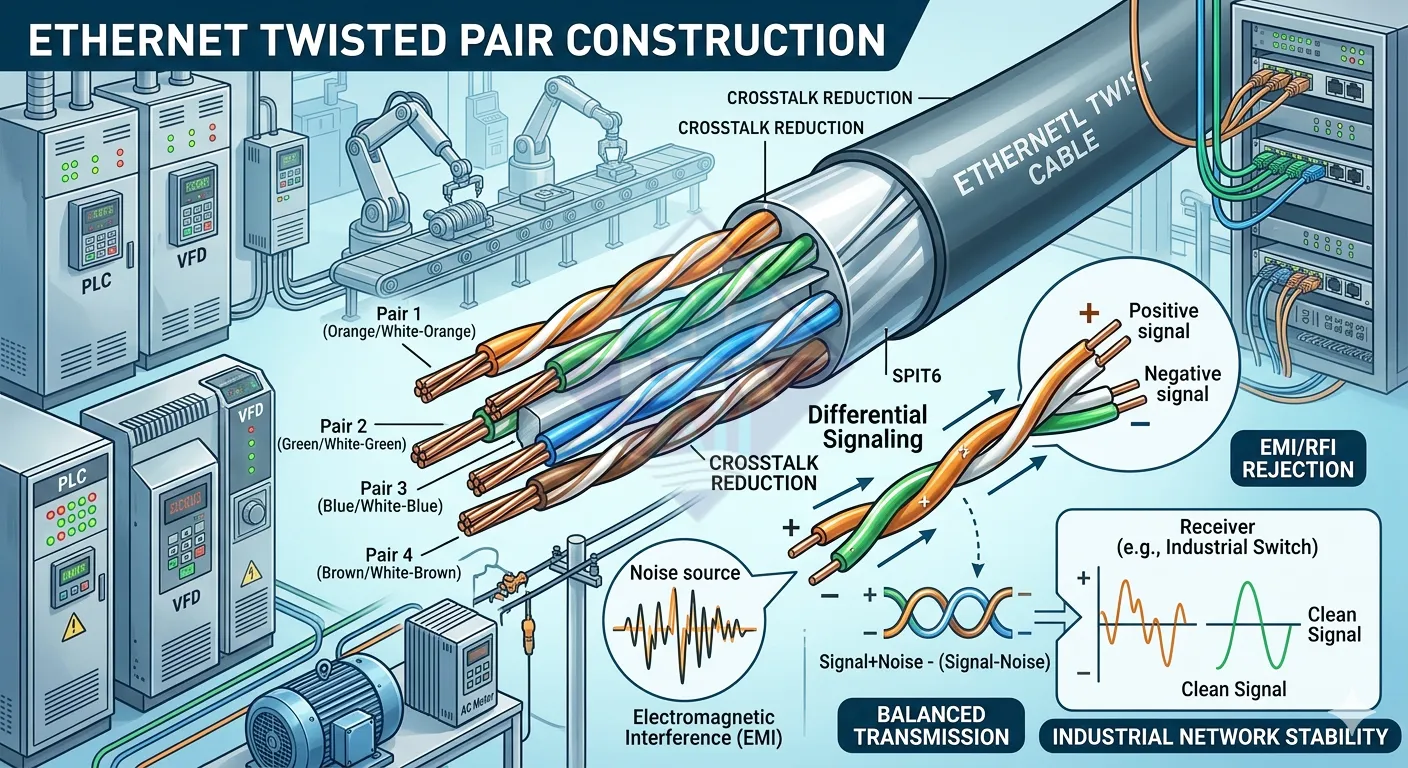

Twisted Pair (cặp dây xoắn) là cấu trúc gồm 2 dây dẫn được xoắn lại với nhau theo một bước xoắn nhất định. Trong cáp Ethernet tiêu chuẩn, thường có:
- 4 cặp dây xoắn (tổng 8 lõi)
- Mỗi cặp truyền một tín hiệu vi sai (differential signal)
Bạn có thể xem chi tiết cấu tạo tổng thể tại bài: Cấu tạo cáp Ethernet
2. Vấn đề cốt lõi: Nhiễu điện từ (EMI)
Trong môi trường nhà máy, cáp mạng không chỉ truyền tín hiệu — nó còn phải đối mặt với:
- Động cơ điện
- Biến tần
- Relay đóng cắt
- Dòng điện lớn chạy song song
Tất cả các yếu tố này đều sinh ra nhiễu điện từ (EMI), có thể làm sai lệch hoặc phá hỏng tín hiệu truyền.
Nếu chưa rõ về EMI, bạn nên đọc thêm: EMI là gì? Nhiễu cáp Ethernet trong nhà máy
3. Nguyên lý chống nhiễu của dây xoắn
3.1. Nguyên lý truyền vi sai (Differential Signaling)
Trong Ethernet, mỗi cặp dây không truyền tín hiệu đơn lẻ mà truyền theo dạng:
- Dây A: tín hiệu (+)
- Dây B: tín hiệu (-)
Thiết bị nhận sẽ đọc hiệu số điện áp giữa 2 dây, thay vì giá trị tuyệt đối.
👉 Điều này có nghĩa:
- Nhiễu tác động giống nhau lên cả 2 dây → bị triệt tiêu
- Tín hiệu thực → vẫn giữ nguyên
3.2. Vì sao phải XOẮN?
Nếu 2 dây chạy song song mà không xoắn:
- Một dây có thể gần nguồn nhiễu hơn
- Nhiễu tác động KHÔNG đồng đều
- → Sai lệch tín hiệu vi sai
Khi xoắn lại:
- Vị trí 2 dây liên tục hoán đổi cho nhau
- Nhiễu được “trung bình hóa” trên cả 2 dây
- → Tín hiệu sạch hơn đáng kể
👉 Đây chính là lý do cốt lõi của twisted pair.
4. Xoắn đôi giúp giảm Crosstalk (nhiễu xuyên âm)
Không chỉ chống nhiễu từ bên ngoài, twisted pair còn giúp giảm crosstalk — nhiễu giữa các cặp dây trong cùng một sợi cáp.
- Mỗi cặp có bước xoắn khác nhau
- Giảm khả năng cộng hưởng tín hiệu
- Hạn chế nhiễu chéo giữa các kênh
👉 Đây là yếu tố quan trọng giúp các chuẩn như Cat6, Cat6A đạt tốc độ cao hơn.
Xem thêm: So sánh Cat5e vs Cat6 vs Cat6A
5. So sánh: Có xoắn vs Không xoắn
| Tiêu chí | Không xoắn | Twisted Pair |
|---|---|---|
| Chống EMI | Kém | Rất tốt |
| Ổn định tín hiệu | Thấp | Cao |
| Khoảng cách truyền | Ngắn | Lên đến 100m |
| Tốc độ | Bị giới hạn | Hỗ trợ Gigabit / 10Gbps |
Giới hạn 100m này được phân tích kỹ tại: Vì sao Ethernet giới hạn 100m?
6. Twisted Pair có đủ chưa? Khi nào cần thêm Shielding?
Mặc dù twisted pair đã giúp giảm nhiễu rất nhiều, nhưng trong môi trường công nghiệp nặng:
- Nhiễu mạnh từ biến tần
- Cáp chạy song song nguồn điện lớn
→ Cần kết hợp thêm shielding (FTP, STP, SFTP)
Bạn có thể xem hướng dẫn chọn shielding tại: Chọn shielding cáp Ethernet công nghiệp
7. Kết luận
Việc xoắn đôi dây dẫn trong cáp Ethernet không phải là chi tiết nhỏ, mà là yếu tố cốt lõi giúp Ethernet hoạt động ổn định trong môi trường có nhiễu.
- Giảm nhiễu điện từ (EMI)
- Hỗ trợ truyền vi sai chính xác
- Hạn chế crosstalk
- Cho phép truyền xa và tốc độ cao
👉 Có thể nói: không có twisted pair → không có Ethernet như ngày nay.
