RJ45 vs M12 – Chọn đầu nối Ethernet công nghiệp như thế nào?
Trong các hệ thống Ethernet công nghiệp, ngoài cáp mạng và switch, đầu nối (connector) là một thành phần cực kỳ quan trọng nhưng thường bị xem nhẹ. Trên thực tế, rất nhiều sự cố mất kết nối, nhiễu tín hiệu hoặc gián đoạn hệ thống lại xuất phát từ việc lựa chọn sai đầu nối.
Hai loại đầu nối phổ biến nhất hiện nay là RJ45 và M12. Mỗi loại có thiết kế, khả năng chịu môi trường và ứng dụng hoàn toàn khác nhau.
Bên cạnh đầu nối, loại cáp sử dụng cũng ảnh hưởng lớn đến độ ổn định của hệ thống, đặc biệt trong môi trường có nhiễu điện từ. Bạn có thể tham khảo thêm bài viết Cáp STP vs UTP trong nhà máy để lựa chọn đúng giải pháp. Ngoài ra, nếu bạn chưa nắm rõ bản chất của Ethernet trong môi trường công nghiệp, nên đọc trước bài: Ethernet công nghiệp là gì? Nguyên lý và ứng dụng để hiểu nền tảng.
Vậy RJ45 và M12 khác nhau như thế nào, và nên chọn loại nào cho hệ thống của bạn? Bài viết này sẽ giúp bạn làm rõ.
1. Tổng quan về đầu nối RJ45
RJ45 là loại đầu nối Ethernet phổ biến nhất, được sử dụng rộng rãi trong cả mạng IT và công nghiệp.
Đặc điểm chính:
- Chuẩn kết nối 8P8C (8 pin)
- Dùng cho cáp Cat5e, Cat6, Cat6A
- Kết nối dạng cắm (plug-in)
- Dễ thi công, chi phí thấp
Ưu điểm:
- Phổ biến, dễ tìm
- Chi phí thấp
- Dễ lắp đặt và thay thế
Nhược điểm:
- Dễ lỏng khi rung động
- Không chống nước, bụi (nếu không có vỏ bảo vệ)
- Không phù hợp môi trường công nghiệp khắc nghiệt
2. Tổng quan về đầu nối M12
M12 là đầu nối tròn, được thiết kế chuyên dụng cho môi trường công nghiệp.
Đặc điểm chính:
- Kết nối dạng ren vặn (screw locking)
- Chống rung, chống nước, chống bụi (IP67/IP68)
- Có nhiều chuẩn mã hóa (D-code, X-code cho Ethernet)
Ưu điểm:
- Độ chắc chắn cao, không bị tuột
- Hoạt động tốt trong môi trường rung, bụi, ẩm
- Chống nhiễu tốt hơn
Nhược điểm:
- Chi phí cao hơn RJ45
- Thi công phức tạp hơn
- Cần thiết bị hỗ trợ tương thích

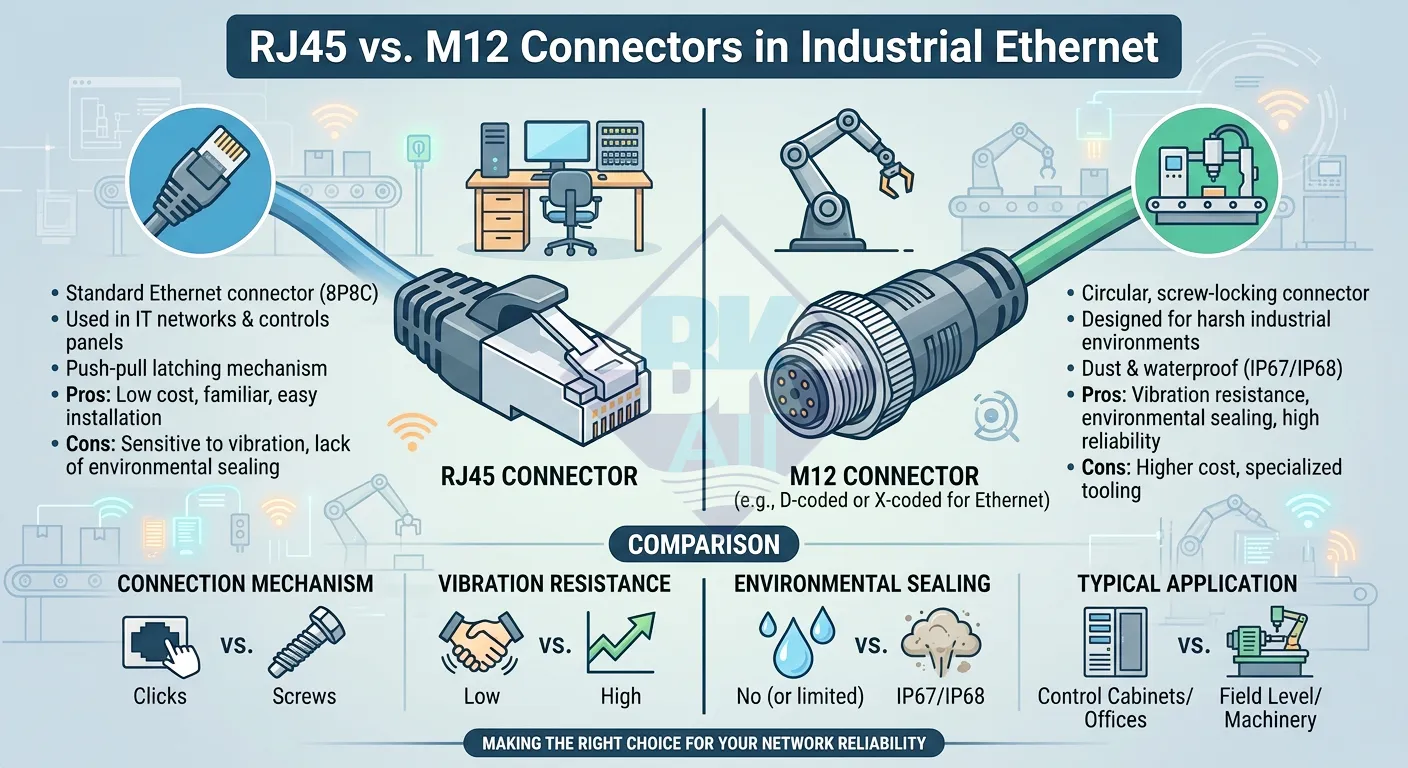

3. So sánh RJ45 và M12 trong Ethernet công nghiệp
| Tiêu chí | RJ45 | M12 |
|---|---|---|
| Cơ chế kết nối | Cắm nhanh | Vặn ren chắc chắn |
| Chống rung | Thấp | Rất cao |
| Chống nước/bụi | Thấp | IP67/IP68 |
| Môi trường sử dụng | Trong tủ điện, văn phòng | Nhà máy, ngoài hiện trường |
| Chi phí | Thấp | Cao |
| Ứng dụng | Mạng IT, SCADA | Máy móc, dây chuyền sản xuất |
4. Khi nào nên dùng RJ45?
Bạn nên chọn RJ45 khi:
- Thiết bị đặt trong tủ điện
- Môi trường ít rung, ít bụi
- Cần tiết kiệm chi phí
- Kết nối switch, server, SCADA
Đây là lựa chọn phổ biến trong các hệ thống điều khiển trung tâm.
5. Khi nào nên dùng M12?
M12 là lựa chọn bắt buộc khi:
- Lắp đặt ngoài hiện trường (field level)
- Môi trường rung động mạnh
- Có bụi, nước hoặc dầu
- Kết nối cảm biến, robot, băng tải
Trong các nhà máy hiện đại, M12 thường được sử dụng ở cấp thiết bị (device level) để đảm bảo độ ổn định lâu dài.
6. Những hiểu nhầm phổ biến khi chọn đầu nối Ethernet
6.1 RJ45 dùng được mọi nơi
Thực tế, RJ45 chỉ phù hợp môi trường sạch và ổn định. Nếu dùng ngoài hiện trường, rất dễ phát sinh lỗi kết nối.
6.2 M12 chỉ cần khi chống nước
Không chỉ chống nước, M12 còn giúp chống rung và đảm bảo kết nối ổn định trong môi trường công nghiệp.
6.3 Đầu nối không ảnh hưởng đến hệ thống
Đây là sai lầm nghiêm trọng. Đầu nối là điểm tiếp xúc vật lý – nếu không ổn định, toàn bộ hệ thống sẽ bị ảnh hưởng.
👉 Bạn có thể xem thêm các lỗi thiết kế thường gặp tại: Những hiểu nhầm phổ biến về Ethernet công nghiệp
7. Vai trò của đầu nối trong hệ thống Ethernet công nghiệp
Trong kiến trúc mạng công nghiệp, đầu nối không chỉ là phụ kiện mà là một phần của tầng vật lý (Physical Layer).
Nó ảnh hưởng trực tiếp đến:
- Độ ổn định kết nối
- Khả năng chống nhiễu EMI
- Độ bền hệ thống
- Chi phí bảo trì
👉 Để hiểu đầy đủ hơn về cấu trúc mạng, bạn nên đọc bài tổng quan: Ethernet công nghiệp là gì?
8. Kết luận
RJ45 và M12 không phải là hai lựa chọn thay thế hoàn toàn cho nhau, mà mỗi loại phù hợp với một vị trí trong hệ thống.
- RJ45: phù hợp trong tủ điện, môi trường ổn định
- M12: bắt buộc cho môi trường công nghiệp khắc nghiệt
Việc lựa chọn đúng đầu nối sẽ giúp hệ thống hoạt động ổn định, giảm lỗi và tiết kiệm chi phí vận hành lâu dài.
Nếu bạn đang xây dựng hệ thống Ethernet công nghiệp, đừng bỏ qua yếu tố “nhỏ nhưng quan trọng” này.
Việc lựa chọn sai đầu nối thường bắt nguồn từ những hiểu nhầm cơ bản về Ethernet công nghiệp. Bạn có thể xem thêm các lỗi phổ biến trong bài viết Những hiểu nhầm phổ biến về Ethernet công nghiệp.
