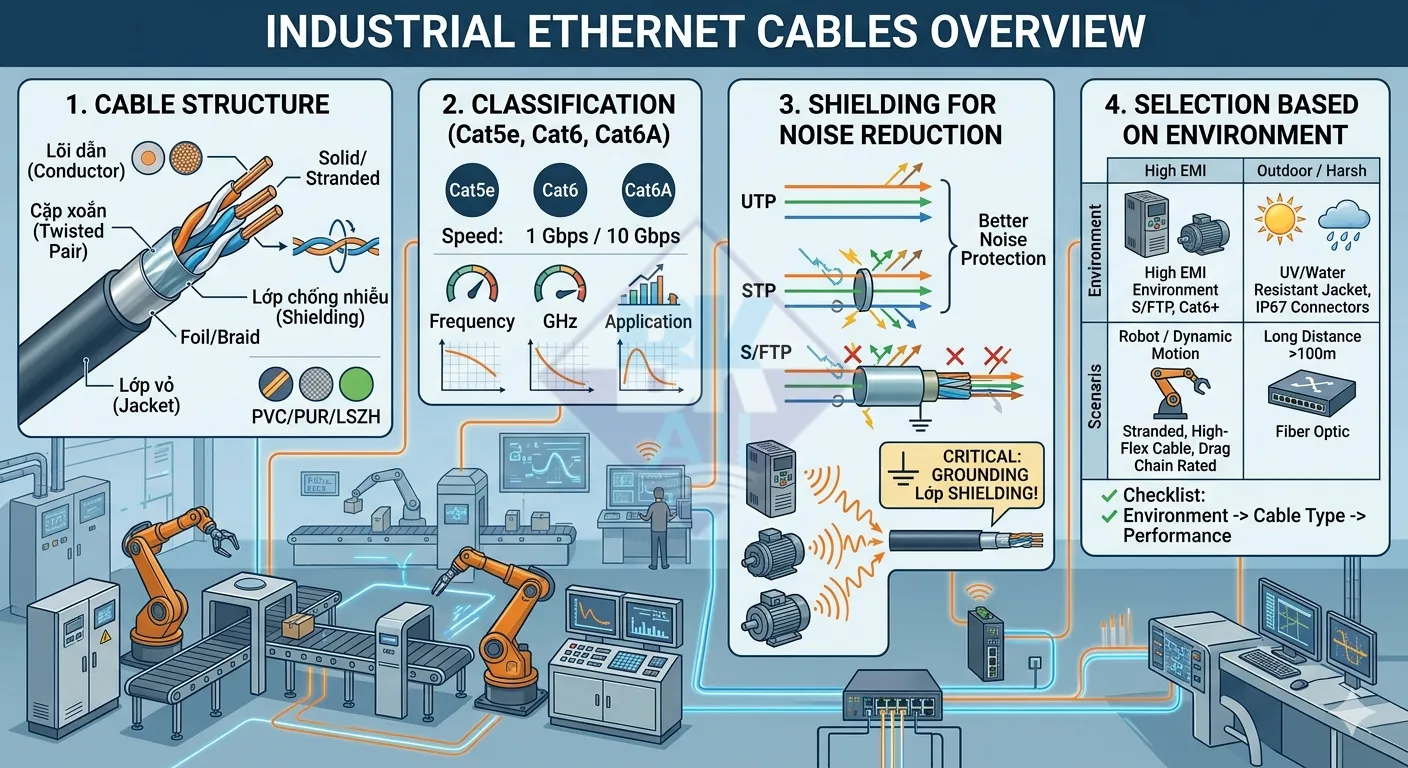

Cáp Ethernet công nghiệp – Cấu tạo, phân loại và cách lựa chọn trong môi trường nhiễu cao
Trong hệ thống Ethernet công nghiệp, có rất nhiều bạn chỉ tập trung vào PLC, switch hay giao thức, nhưng lại bỏ qua một thành phần tưởng chừng đơn giản: cáp mạng.
Thực tế, cáp Ethernet chính là yếu tố quyết định độ ổn định dài hạn của toàn bộ hệ thống. Một lựa chọn sai có thể dẫn đến nhiễu tín hiệu, mất kết nối hoặc lỗi chập chờn rất khó xử lý.
👉 Nếu bạn chưa nắm nền tảng Ethernet trong công nghiệp, nên đọc trước: Ethernet công nghiệp là gì?
Bài viết này sẽ đi sâu vào:
- Cấu tạo thực tế của cáp Ethernet
- Phân loại Cat5e, Cat6 trong công nghiệp
- Các lớp chống nhiễu (shielding)
- Cách lựa chọn cáp theo môi trường nhà máy
1. Cấu tạo của cáp Ethernet công nghiệp
Không giống như cách hiểu đơn giản “cáp mạng chỉ là dây dẫn”, một sợi cáp Ethernet thực tế gồm nhiều lớp chức năng khác nhau:
1.1 Lõi dẫn (Conductor)
- Solid (lõi cứng): dùng cho đi cố định, suy hao thấp
- Stranded (lõi mềm): dùng cho chuyển động, robot
1.2 Cặp xoắn (Twisted Pair)
Các dây được xoắn theo cặp để giảm nhiễu điện từ. Đây là nguyên lý nền tảng giúp Ethernet truyền ổn định.
1.3 Lớp chống nhiễu (Shielding)
Có thể gồm:
- Foil (lá nhôm)
- Braid (lưới kim loại)
👉 Chi tiết từng loại shielding đã phân tích tại: Các loại shielding trong cáp Ethernet công nghiệp
1.4 Lớp vỏ (Jacket)
- PVC: phổ thông
- LSZH: ít khói, an toàn cháy nổ
- PUR: chịu dầu, chịu mài mòn (công nghiệp nặng)
2. Phân loại cáp Ethernet: Cat5e, Cat6, Cat6A
Trong công nghiệp, lựa chọn Cat không chỉ là tốc độ, mà còn liên quan đến nhiễu và độ ổn định.
| Loại cáp | Tốc độ | Đặc điểm |
|---|---|---|
| Cat5e | 1 Gbps | Phổ biến, chi phí thấp |
| Cat6 | 1–10 Gbps | Chống nhiễu tốt hơn |
| Cat6A | 10 Gbps | Hiệu năng cao, giá cao |
Khuyến nghị quan trọng:
- Trong nhà máy nhiều nhiễu → Cat6 đáng tin cậy hơn Cat5e
- Không phải lúc nào cũng cần Cat6A (trừ khi hệ thống lớn)
3. Shielding – khi nào STP là chưa đủ?
Nhiều người nghĩ rằng chỉ cần dùng STP là giải quyết được nhiễu. Thực tế không đơn giản như vậy.
👉 Nếu bạn chưa rõ STP và UTP, xem tại: Cáp STP vs UTP trong nhà máy
Trong môi trường công nghiệp:
- Nhiễu nhẹ → STP có thể đủ
- Nhiễu cao (biến tần, motor lớn) → cần S/FTP
👉 Phân tích sâu tại: FTP vs S/FTP là gì?
Lưu ý quan trọng:
Shielding chỉ hiệu quả khi được nối đất đúng cách. Nếu không, nó có thể phản tác dụng.
4. Ảnh hưởng của nhiễu EMI đến cáp Ethernet
Trong nhà máy, nhiễu điện từ (EMI) là nguyên nhân chính gây lỗi truyền thông.
- Biến tần
- Motor công suất lớn
- Thiết bị đóng cắt
👉 Xem chi tiết: EMI là gì?
Nguyên tắc quan trọng:
- Cáp càng dài → càng dễ nhiễu
- Không đi song song với dây điện lực
- Sử dụng shielding phù hợp
5. Lựa chọn cáp Ethernet theo môi trường thực tế
Đây là phần quan trọng nhất khi triển khai hệ thống Ethernet công nghiệp.
Trong thực tế, việc chọn sai loại cáp không làm hệ thống “không chạy” ngay lập tức, nhưng sẽ gây ra những lỗi rất khó chịu như:
- Mất kết nối ngẫu nhiên
- PLC đọc sai dữ liệu
- Hệ thống SCADA bị delay
- Nhiễu tăng khi máy móc hoạt động
👉 Vì vậy, thay vì chọn cáp theo “thói quen” (Cat6 là đủ), bạn cần chọn theo môi trường thực tế.
5.1 Nhà máy có biến tần, động cơ – môi trường nhiễu cao
Đây là môi trường phổ biến nhất trong công nghiệp, và cũng là nơi gây lỗi nhiều nhất.
Nguồn nhiễu chính:
- Biến tần (VFD)
- Motor công suất lớn
- Tủ điện có dòng cao
- Cáp nguồn chạy song song
👉 Những thiết bị này tạo ra EMI (Electromagnetic Interference) làm sai lệch tín hiệu Ethernet.
Giải pháp kỹ thuật:
- Sử dụng cáp S/FTP hoặc S/STP
- Ưu tiên Cat6 hoặc Cat6A để tăng khả năng chống nhiễu
- Bắt buộc nối đất (grounding) lớp shield đúng chuẩn
👉 Bạn nên xem kỹ hơn tại: EMI là gì? Vì sao cáp Ethernet bị nhiễu trong nhà máy?
Lưu ý: Shield sẽ không có tác dụng nếu không nối đất đúng cách – đây là lỗi rất phổ biến.
5.2 Môi trường ngoài trời – nhiệt độ, độ ẩm, UV
Ethernet ngoài trời không chỉ là câu chuyện truyền dữ liệu, mà còn là độ bền vật lý của cáp.
Rủi ro thường gặp:
- Nứt vỏ cáp do tia UV
- Nước xâm nhập gây suy hao tín hiệu
- Oxy hóa lõi đồng
- Nhiệt độ cao làm lão hóa vật liệu
Giải pháp:
- Cáp có vỏ PE chống UV
- Chuẩn IP67/IP68 nếu lắp ngoài trời trực tiếp
- Có lớp gel chống nước (water blocking)
- Nếu khoảng cách xa → nên dùng cáp quang
Thực tế: Cáp indoor dùng ngoài trời thường hỏng sau 6–12 tháng.
5.3 Hệ thống robot, dây chuyền chuyển động
Trong các hệ thống có chuyển động liên tục (robot, băng tải, AGV), vấn đề không phải là nhiễu mà là:
👉 Độ bền cơ học của cáp
Nếu dùng cáp thông thường:
- Gãy lõi sau nhiều lần uốn
- Đứt ngầm → lỗi rất khó phát hiện
Giải pháp:
- Sử dụng cáp stranded (lõi mềm)
- Cáp chuyên dụng cho drag chain
- Chịu uốn cong nhiều lần
- Loại flexible / high-flex cable
Nguyên tắc:
Cáp càng mềm → phù hợp chuyển động
Cáp càng cứng → phù hợp lắp cố định
5.4 Khoảng cách truyền – bài toán 100m
Ethernet qua cáp đồng bị giới hạn:
👉 100 mét (theo chuẩn IEEE 802.3)
Nguyên nhân:
- Suy hao tín hiệu
- Nhiễu tích lũy
- Giới hạn timing của Ethernet
Giải pháp khi vượt 100m:
- Dùng switch trung gian: đặt mỗi 80–90m
- Dùng extender: kéo dài thêm khoảng cách
- Dùng cáp quang (khuyến nghị): truyền xa, miễn nhiễu
👉 Xem chi tiết tại: Giới hạn 100m của Ethernet – vì sao và cách mở rộng
5.5 Tư duy chọn cáp đúng (rất quan trọng)
Thay vì hỏi:
❌ Nên dùng Cat5e hay Cat6?
Bạn nên hỏi:
- Môi trường có nhiễu không?
- Có chuyển động không?
- Có đi ngoài trời không?
- Khoảng cách bao xa?
5.6 Checklist nhanh
| Môi trường | Loại cáp khuyến nghị |
|---|---|
| Nhiễu cao (biến tần) | S/FTP, Cat6 |
| Văn phòng / ít nhiễu | UTP, Cat5e/Cat6 |
| Ngoài trời | Cáp chống UV, chống nước |
| Robot / chuyển động | Stranded, flexible |
| >100m | Cáp quang |
6. Những sai lầm phổ biến khi chọn cáp
- Chọn cáp theo giá thay vì môi trường
- Dùng UTP trong môi trường nhiễu cao
- Không quan tâm đến đầu nối (RJ45/M12)
- Không kiểm tra tiêu chuẩn công nghiệp
👉 Xem thêm: Những hiểu nhầm về Ethernet công nghiệp
7. Kết luận
Cáp Ethernet không chỉ là dây dẫn, mà là nền tảng đảm bảo độ ổn định của hệ thống.
Việc lựa chọn đúng loại cáp giúp:
- Giảm nhiễu
- Tăng độ tin cậy
- Tránh lỗi khó debug
