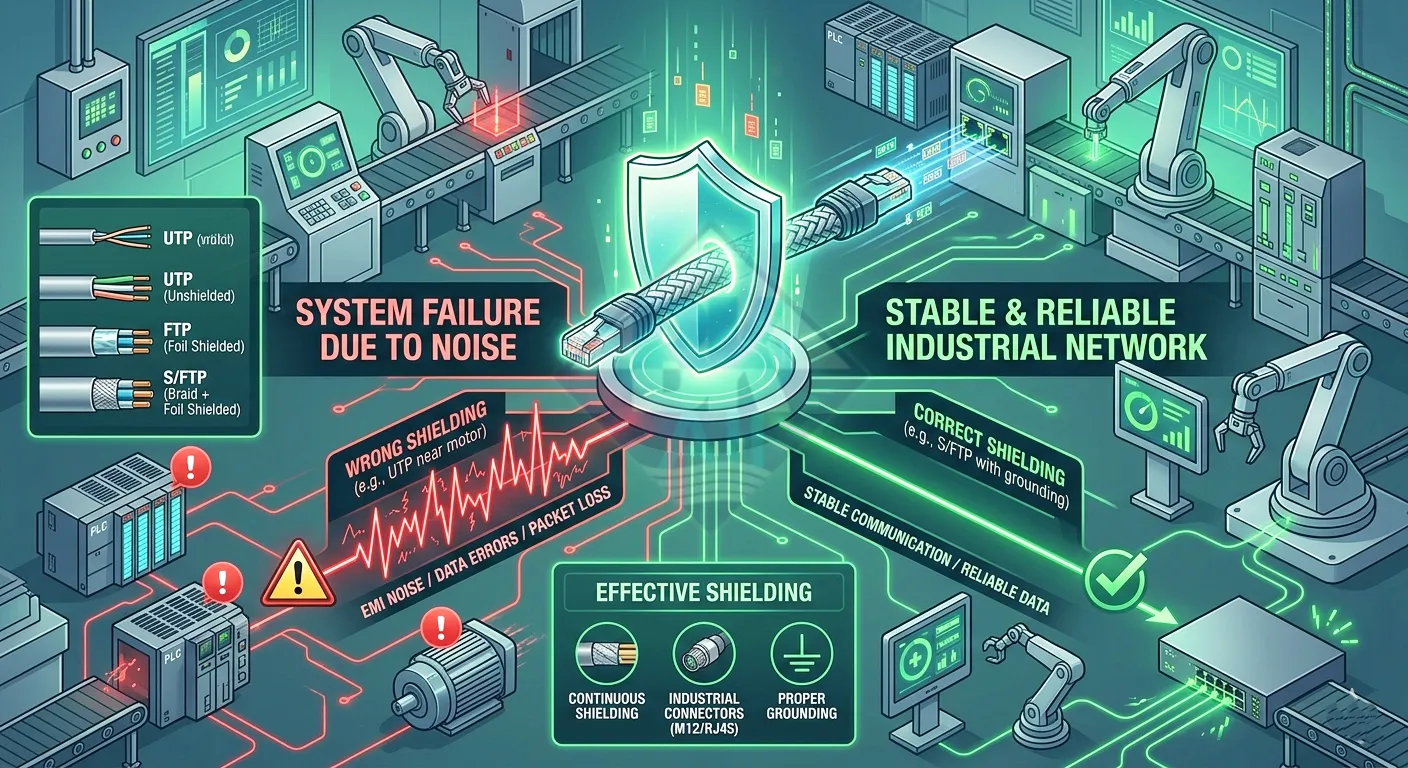

Chọn shielding cho cáp Ethernet công nghiệp – Sai một bước, lỗi cả hệ thống
Trong thực tế triển khai mạng công nghiệp, rất nhiều lỗi truyền thông không đến từ PLC, switch hay phần mềm, mà xuất phát từ một nguyên nhân đơn giản: chọn sai loại cáp Ethernet.
Đặc biệt, shielding (lớp chống nhiễu) là yếu tố thường bị đánh giá thấp, nhưng lại ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống.
Nếu bạn chưa nắm rõ các loại shielding như UTP, FTP hay S/FTP, hãy xem trước tại:
👉 Các loại shielding trong cáp Ethernet công nghiệp
👉 Tổng quan nền tảng tại:
Ethernet công nghiệp là gì?
👉 Xem toàn bộ series:
Series Ethernet công nghiệp
1. Vì sao chọn sai shielding gây lỗi hệ thống?
Trong môi trường nhà máy, nhiễu điện từ (EMI) xuất hiện khắp nơi:
- Biến tần (inverter)
- Motor công suất lớn
- Tủ điện, relay, contactor
- Dây nguồn chạy song song
Khi sử dụng cáp không phù hợp:
- Dữ liệu bị nhiễu → CRC error
- Gói tin bị mất → packet loss
- Kết nối PLC chập chờn
- SCADA đọc sai dữ liệu
👉 Chi tiết nguyên nhân nhiễu: EMI là gì? Vì sao cáp Ethernet bị nhiễu?
2. Shielding hoạt động thế nào trong thực tế?
Shielding không đơn giản là “lớp bọc chống nhiễu”.
Về bản chất, nó đóng vai trò như một đường dẫn để thoát nhiễu xuống đất (ground).
Để hoạt động hiệu quả, hệ thống phải đảm bảo:
- Cáp có shielding liên tục (không đứt đoạn)
- Đầu nối (RJ45/M12) hỗ trợ shield
- Shield được nối đất đúng kỹ thuật
Nếu không:
- Shield có thể trở thành anten thu nhiễu
- Hệ thống còn nhiễu nặng hơn UTP
👉 Xem thêm về đầu nối: RJ45 vs M12 – chọn đầu nối công nghiệp
3. Case thực tế: chọn sai shielding và hậu quả
Case 1: Chạy gần biến tần
Thực tế:
- Dùng cáp UTP
- Chạy chung máng với dây động lực
Kết quả:
- PLC mất kết nối ngẫu nhiên
- Lỗi truyền thông không xác định
Giải pháp:
- Chuyển sang cáp S/FTP
- Nối đất đúng chuẩn
Case 2: Nhà máy nhẹ nhưng vẫn bị nhiễu
Thực tế:
- Môi trường không quá nhiễu
- Dùng UTP để tiết kiệm chi phí
Kết quả:
- Hệ thống chạy ổn định ban đầu
- Sau mở rộng → lỗi tăng dần
Giải pháp:
- Dùng FTP để tăng độ ổn định dài hạn
4. Checklist chọn shielding theo môi trường
| Môi trường | Loại cáp khuyến nghị |
|---|---|
| Văn phòng, phòng điều khiển | UTP |
| Nhà máy nhẹ | FTP |
| Gần biến tần, motor, robot | S/FTP |
| Nhiễu rất cao / dây chạy song song nguồn | S/FTP + nối đất chuẩn |
Lưu ý: Không có loại cáp “tốt nhất”, chỉ có loại phù hợp với môi trường.
5. Những sai lầm phổ biến khi dùng cáp shielding
- Không nối đất shield
- Dùng đầu RJ45 thường cho cáp chống nhiễu
- Shield bị đứt tại điểm đấu nối
- Chọn S/FTP nhưng thi công sai → không hiệu quả
👉 Xem thêm: Những hiểu nhầm về Ethernet công nghiệp
6. Kết luận
Shielding không phải là tùy chọn – mà là yếu tố quyết định độ ổn định hệ thống.
Việc chọn đúng loại cáp và triển khai đúng kỹ thuật sẽ giúp:
- Giảm lỗi truyền thông
- Tăng độ tin cậy hệ thống
- Tránh chi phí sửa lỗi về sau
Tóm lại:
Không phải cứ dùng cáp chống nhiễu là đủ – mà phải dùng đúng và làm đúng.
