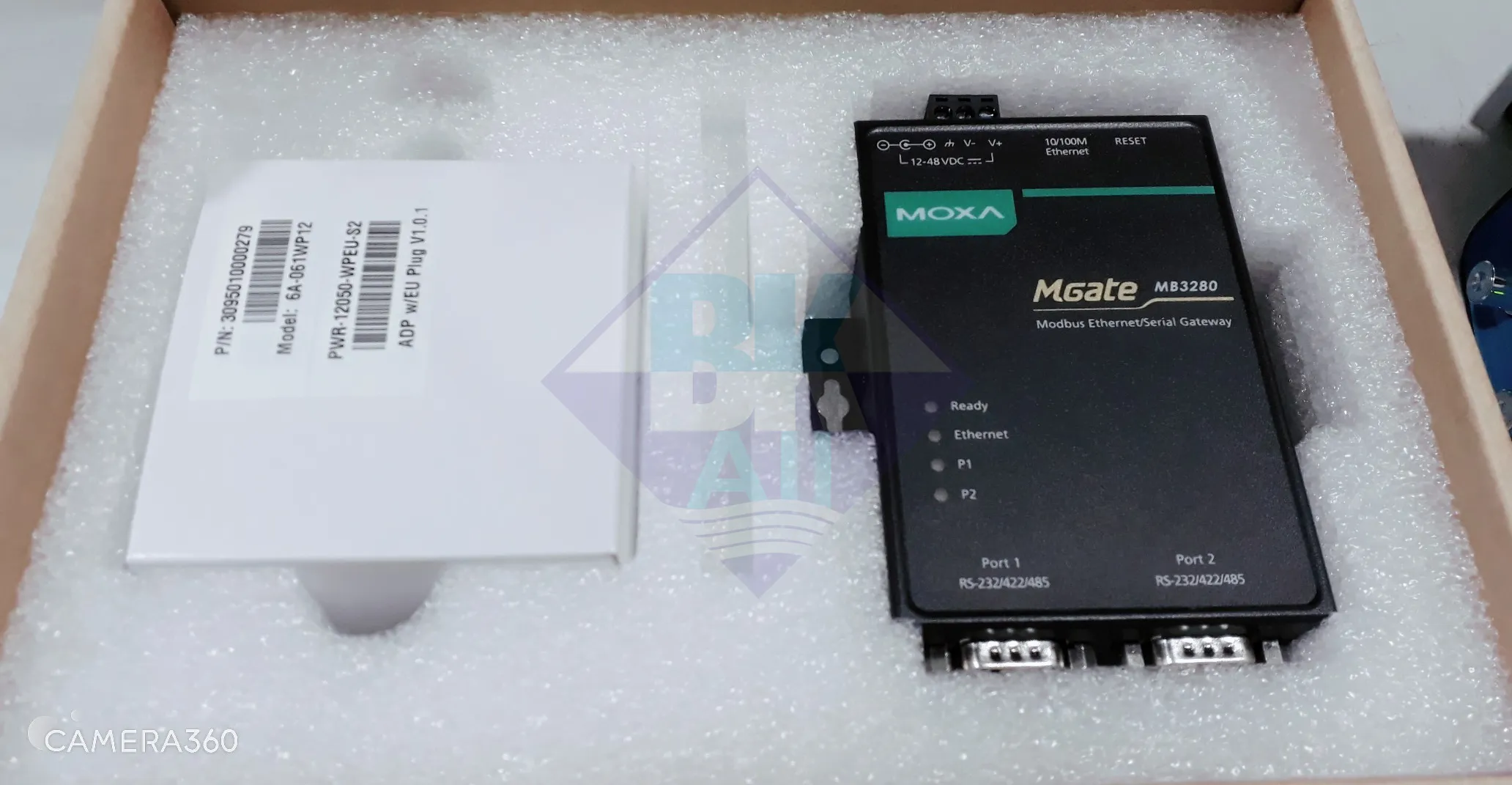

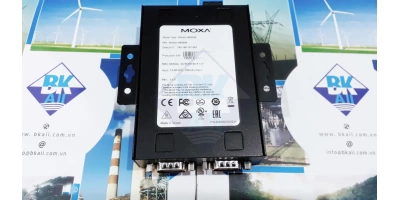

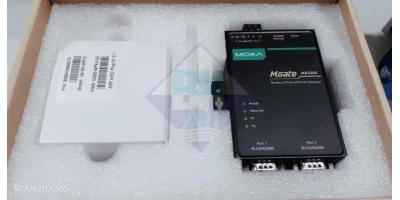

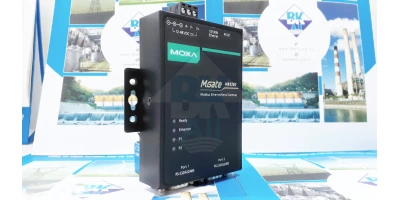

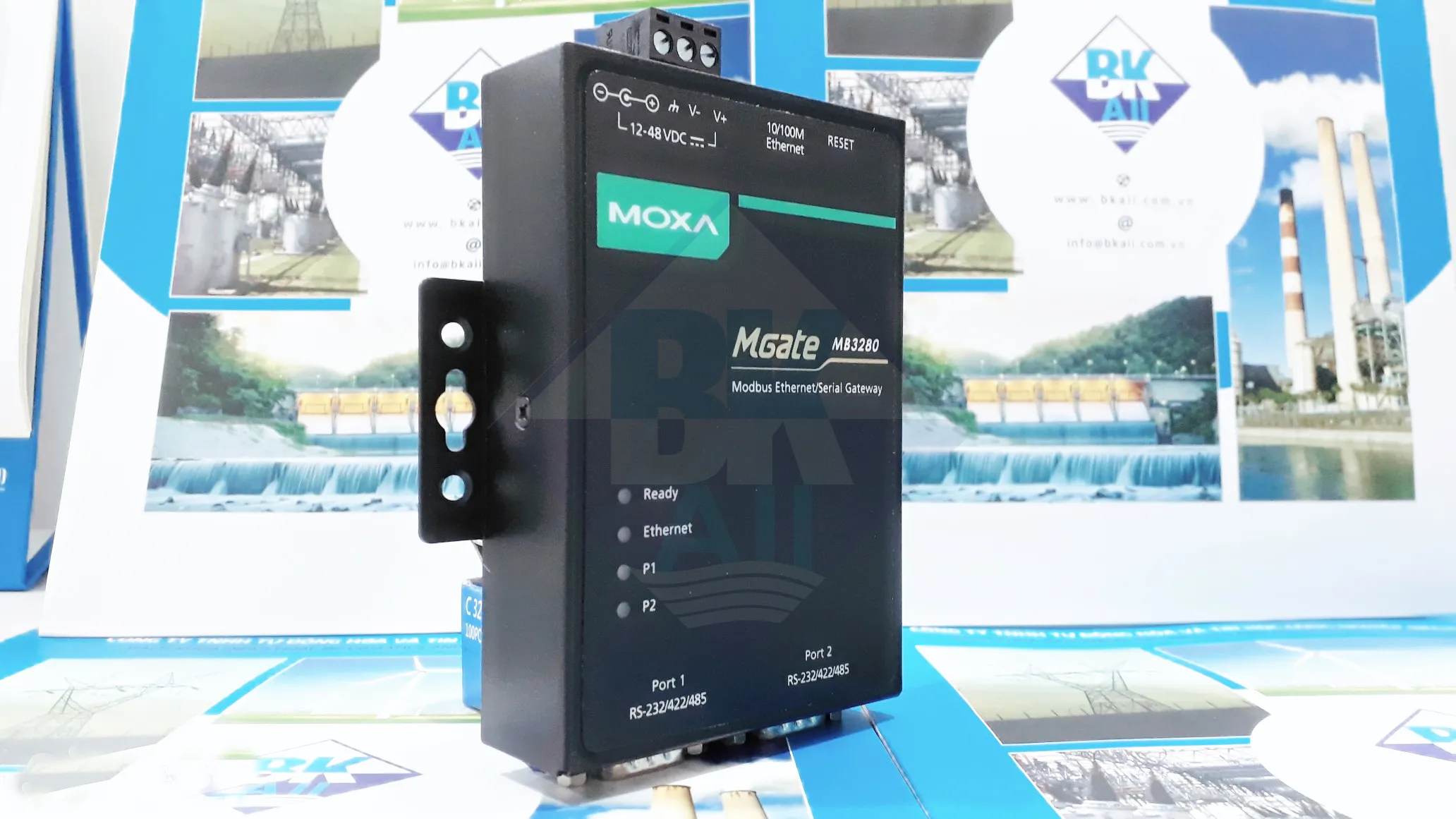

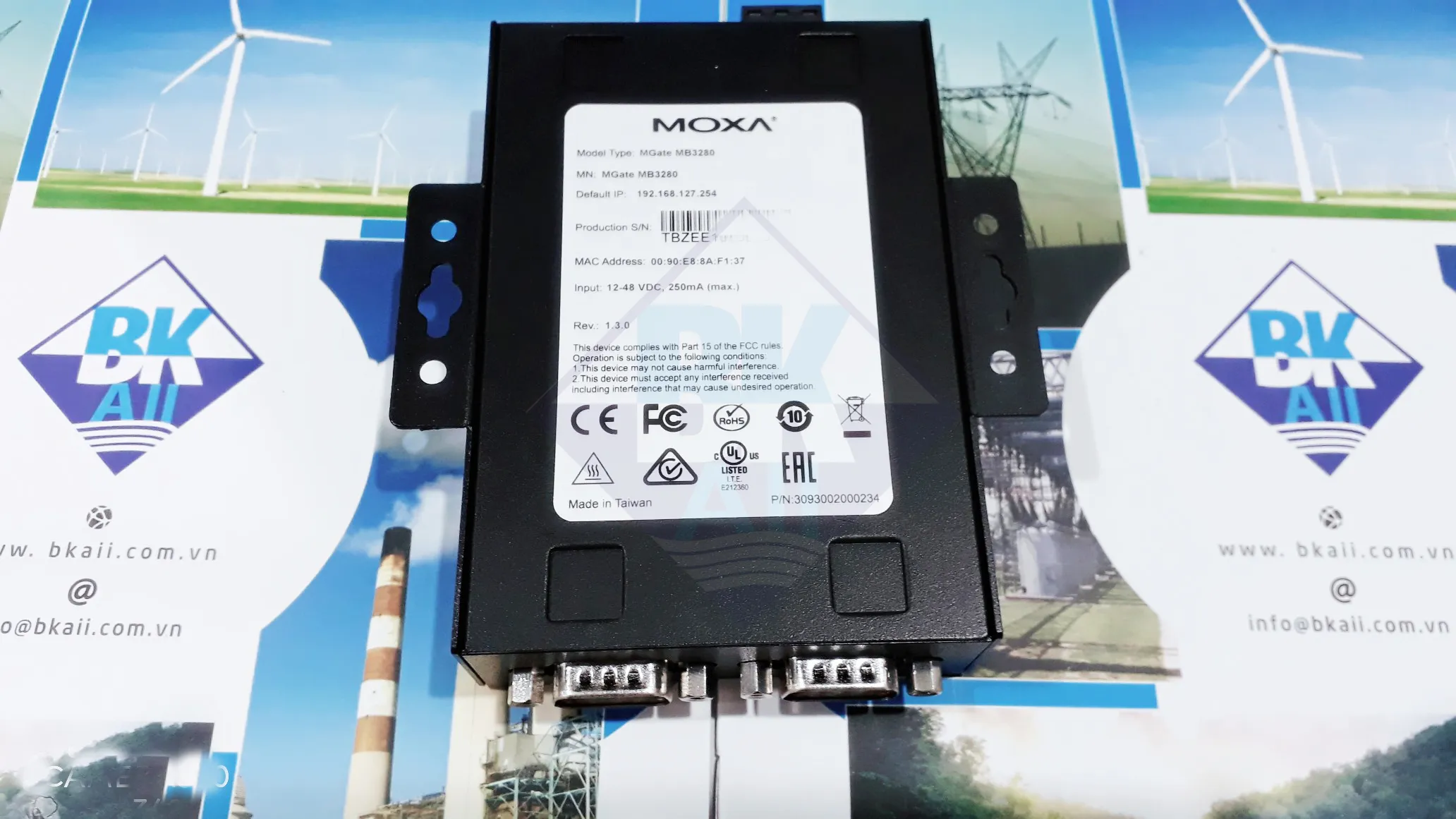

MGate MB3280: Bộ chuyển đổi Modbus Gateways 2 cổng RS232/422/485 sang Ethernet

Giá: Liên hệ

Mgate MB3280 Bộ chuyển đổi tín hiệu tiêu chuẩn 2 cổng RS232/485/422 sang Ethernet hỗ trợ chức năng Modbus Gateways của hãng Moxa-Taiwan hiện đang được BKAII đang phân phối rộng rãi tại thị trường Việt Nam.MGate MB3280 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng,... Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…

Mô hình ứng dụng:

Tính năng của sản phẩm :

Supports Auto-Device Routing for easy configuration
Supports route by TCP port or IP address for flexible deployment
Convert between Modbus TCP and Modbus RTU/ASCII
1 Ethernet port and 1, 2, or 4 RS-232/422/485 ports
16 simultaneous TCP masters with up to 32 simultaneous requests per master
Easy hardware setup and configuration

Thông số kỹ thuật của sản phẩm :

• Ethernet Interface
Protocols	Modbus TCP
Number of Ports	1
Speed	10/100 Mbps, Auto MDI/MDIX
Connector	8-pin RJ45
Magnetic Isolation Protection	1.5 kV (built-in)
• Serial Interface
Protocol	Modbus RTU/ASCII Slave/Master
Number of Ports	MB3280: 2
Serial Standards	RS-232/422/485, software selectable

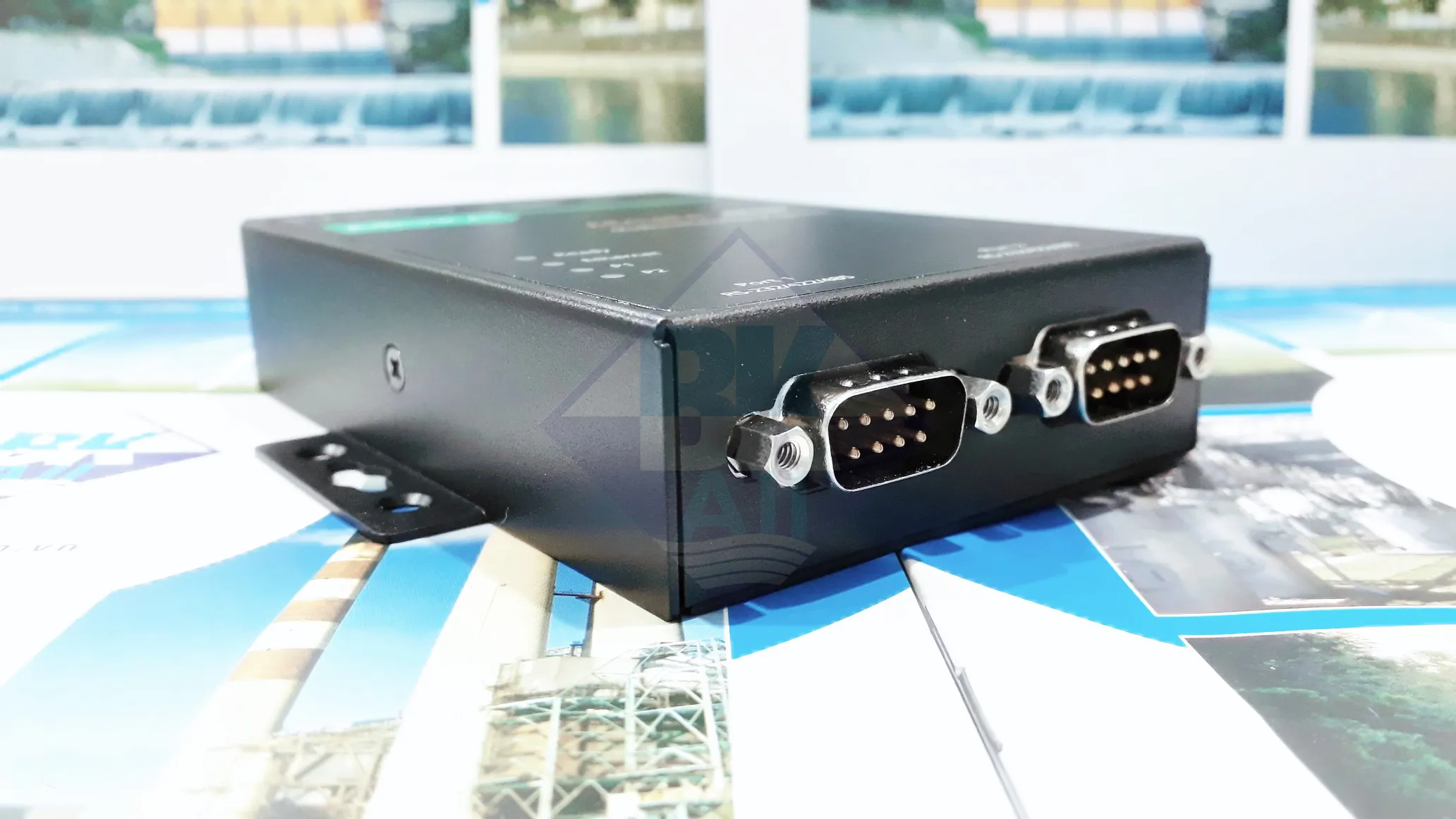

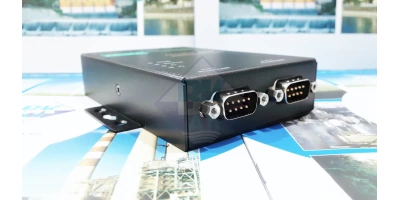

Connectors	DB9 male
ESD Protection	15 kV for all signals
RS-485 Data Direction Control	ADDC® (automatic data direction control)
• Serial Communication Parameters
Data Bits	7, 8
Stop Bits	1, 2
Parity	None, Even, Odd, Space, Mark
Flow Control	RTS/CTS, DTR/DSR, RTS Toggle (RS-232 only)
Baudrate	50 bps to 921.6 kbps
• Serial Signals
RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Data+, Data-, GND
• Software
Configuration Options	Web Console, Telnet Console, Windows Utility
Utility	MGate Manager for Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
Multi-master and Multi-drop	Master mode: 32 TCP slaves Slave mode: 16 TCP masters (request queue 32-deep for each master)
Support	Smart Routing, MXview, SNMP v1 (read only)
• Physical Characteristics
Housing	Metal, IP30
Weight	MGate MB3280: 360 g (0.79 lb)
Dimensions	Without ears: MB3280: 22 x 77 x 111 mm (0.87 x 3.03 x 4.37 in) With ears: MB3280: 22 x 100 x 111 mm (0.87 x 2.95 x 3.15 in)
• Environmental Limits
Operating Temperature	0 to 60°C (32 to 140°F)
Storage Temperature	-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity	5 to 95% (non-condensing)
• Power Requirements
Input Voltage	12 to 48 VDC
Input Current	MGate M3280: 250 mA @ 12 VDC

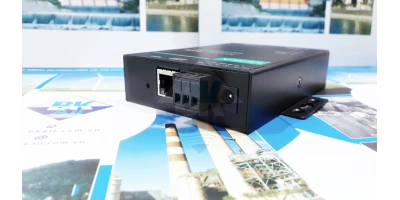

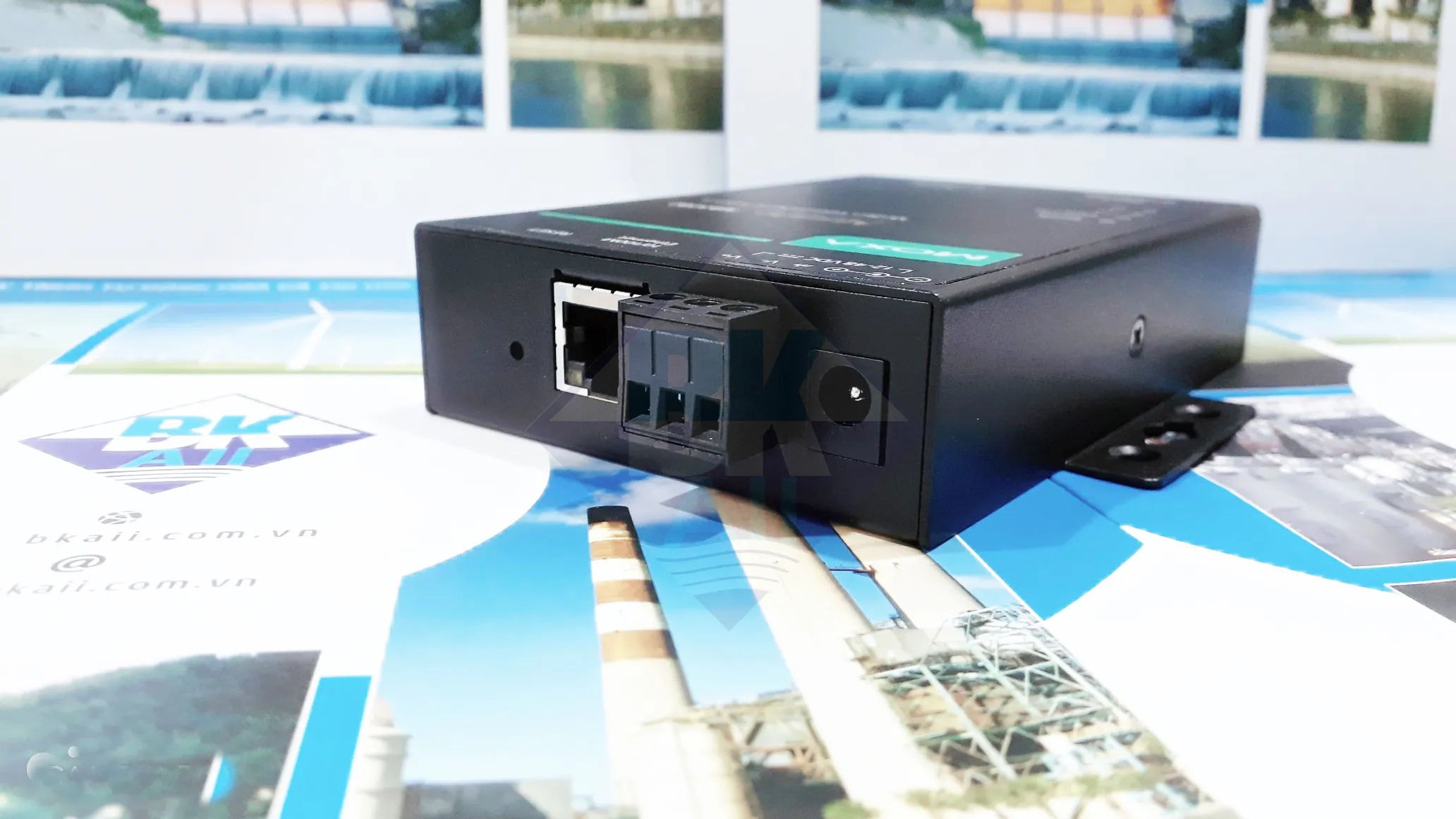

Power Connector	MGate MB3280/3480: Power jack and terminal block
• Standards and Certifications
Safety	UL 60950-1, EN 60950-1
EMC	EN 55032/24
EMI	CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 1 kV (MB3180/MB3280) IEC 61000-4-5 Surge: Power: 1 kV; Signal: 2 kV (MB3480) IEC 61000-4-6
• MTBF (mean time between failures)
Time	MGate M3280: 749,455 hrs
Standard	Telcordia SR332
