Thiết Bị NAT Là Gì? Nguyên Lý Hoạt Động Và Ứng Dụng Trong Mạng Công Nghiệp

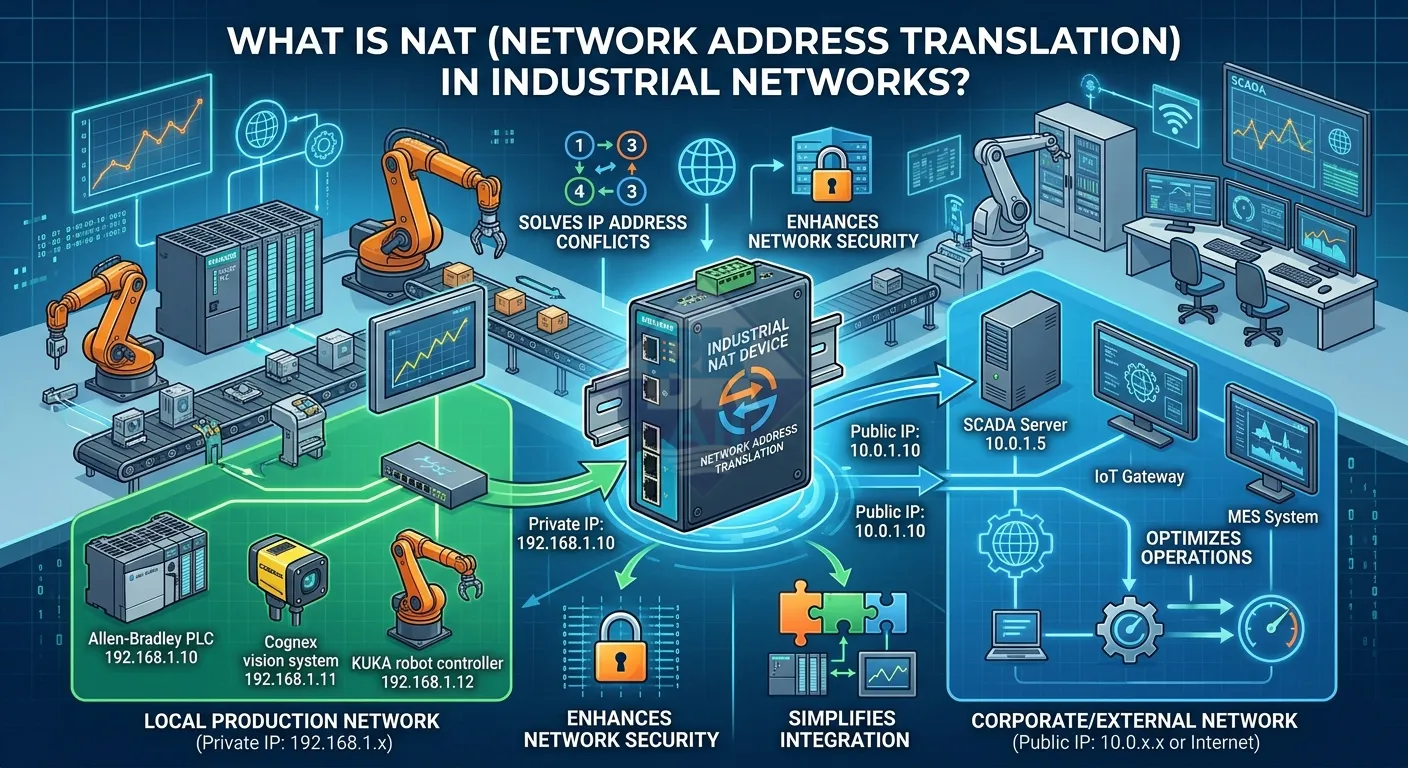

thiet bi nat la gi nguyen ly hoat dong va ung dung trong mang cong nghiep

Trong quá trình xây dựng các hệ thống tự động hóa công nghiệp, chúng ta thường gặp phải nhiều thách thức liên quan đến địa chỉ IP, bảo mật mạng và khả năng tích hợp thiết bị từ nhiều nhà sản xuất khác nhau. Đặc biệt, khi triển khai các hệ thống PLC, HMI, SCADA, IIoT hay các trạm điều khiển từ xa, việc quản lý và kết nối các mạng Ethernet công nghiệp trở nên ngày càng phức tạp.

Đó là lý do công nghệ NAT (Network Address Translation) ra đời và trở thành một thành phần quan trọng trong hạ tầng mạng công nghiệp hiện đại. NAT không chỉ giúp giải quyết vấn đề trùng địa chỉ IP mà còn góp phần nâng cao tính bảo mật, đơn giản hóa việc tích hợp hệ thống và tối ưu hóa quá trình vận hành.

Thiết bị NAT là gì?

NAT (Network Address Translation) là kỹ thuật chuyển đổi địa chỉ IP giữa hai mạng khác nhau. Thiết bị NAT hoạt động như một "phiên dịch viên" giúp các thiết bị ở các mạng riêng biệt có thể giao tiếp với nhau mà không cần thay đổi địa chỉ IP gốc.

Có thể hình dung NAT giống như quầy lễ tân của một tòa nhà. Người bên ngoài chỉ biết địa chỉ của quầy lễ tân, còn việc chuyển thông tin đến đúng phòng ban bên trong sẽ do lễ tân thực hiện. Trong mạng Ethernet, thiết bị NAT cũng thực hiện vai trò tương tự khi tiếp nhận và chuyển đổi địa chỉ IP giữa các mạng.

Nguyên lý hoạt động của NAT

Giả sử một PLC trong dây chuyền sản xuất được cấu hình địa chỉ IP là 192.168.1.10. Trong khi đó, hệ thống SCADA trung tâm lại sử dụng dải mạng 10.0.0.x. Nếu kết nối trực tiếp, việc truyền thông có thể gặp khó khăn hoặc phát sinh xung đột địa chỉ.

Khi sử dụng thiết bị NAT, địa chỉ IP của PLC có thể được ánh xạ sang một địa chỉ IP khác trên mạng trung tâm. Đối với SCADA, PLC sẽ xuất hiện dưới địa chỉ IP mới, trong khi phía PLC vẫn giữ nguyên cấu hình ban đầu. Điều này giúp quá trình tích hợp hệ thống diễn ra nhanh chóng mà không cần thay đổi cấu hình thiết bị hiện trường.

One-to-One NAT

Một địa chỉ IP nội bộ được ánh xạ sang một địa chỉ IP bên ngoài. Đây là phương pháp phổ biến khi cần truy cập trực tiếp đến từng thiết bị riêng lẻ.

N-to-One NAT

Nhiều thiết bị nội bộ cùng chia sẻ một địa chỉ IP bên ngoài. Giải pháp này giúp tiết kiệm tài nguyên địa chỉ IP và đơn giản hóa việc quản lý hệ thống.

Port Forwarding

Port Forwarding cho phép chuyển tiếp các cổng dịch vụ từ bên ngoài vào các thiết bị bên trong mạng. Nhờ đó chúng ta có thể truy cập từ xa vào PLC, HMI hoặc camera công nghiệp một cách thuận tiện hơn.

Vai trò của NAT trong hệ thống công nghiệp

Giải quyết tình trạng trùng địa chỉ IP

Trong nhiều nhà máy, các dây chuyền sản xuất được thiết kế giống nhau nên thường sử dụng cùng dải địa chỉ IP. Khi kết nối các dây chuyền này vào hệ thống SCADA trung tâm, xung đột IP rất dễ xảy ra. NAT cho phép ánh xạ các địa chỉ IP trùng nhau sang những địa chỉ khác nhau trên mạng cấp trên, giúp toàn bộ hệ thống hoạt động ổn định.

Tích hợp thiết bị OEM

Nhiều máy móc nhập khẩu từ châu Âu, Nhật Bản hoặc Hàn Quốc đã được cấu hình sẵn địa chỉ IP. Việc thay đổi cấu hình có thể làm tăng thời gian triển khai hoặc ảnh hưởng đến bảo hành thiết bị. NAT giúp giữ nguyên cấu hình gốc trong khi vẫn cho phép tích hợp vào mạng chung của nhà máy.

Tăng cường bảo mật hệ thống OT

Khi các hệ thống PLC và SCADA được kết nối với mạng doanh nghiệp hoặc Internet, nguy cơ tấn công mạng cũng tăng lên đáng kể. Thiết bị NAT tạo ra một lớp trung gian giữa mạng IT và mạng OT, giúp hạn chế truy cập trực tiếp vào các thiết bị điều khiển quan trọng.

Phân tách mạng theo kiến trúc phân tầng

Các nhà máy hiện đại thường phân chia mạng thành nhiều tầng như ERP, MES, SCADA và PLC. NAT giúp cô lập các tầng mạng này, tăng cường tính ổn định và khả năng quản lý hệ thống.

Các ứng dụng thực tế của thiết bị NAT

Nhà máy sản xuất và dây chuyền tự động hóa.
Trạm điện và hệ thống phân phối điện.
Hệ thống giao thông thông minh ITS.
Trạm bơm và hệ thống cấp thoát nước.
Hệ thống quan trắc môi trường và khí tượng thủy văn.
Các dự án IIoT và Smart Factory.

Giải pháp NAT công nghiệp của Moxa

Đối với môi trường công nghiệp, việc sử dụng các thiết bị NAT dân dụng thường không đáp ứng được các yêu cầu về độ bền, khả năng chống nhiễu điện từ và vận hành liên tục 24/7. Chính vì vậy, các doanh nghiệp thường lựa chọn các thiết bị NAT công nghiệp chuyên dụng từ Moxa.

NAT-102

NAT-102 là bộ NAT công nghiệp 2 cổng Ethernet hỗ trợ One-to-One NAT, N-to-One NAT, Port Forwarding và NAT Loopback. Thiết bị được tích hợp Firewall, Secure Boot và các tính năng kiểm soát truy cập giúp tăng cường bảo mật cho hệ thống PLC, HMI và SCADA.

NAT-102-T

NAT-102-T là phiên bản nhiệt độ rộng của NAT-102 với khả năng hoạt động từ -40 đến 75°C. Thiết bị phù hợp cho các ứng dụng ngoài trời như giao thông thông minh, trạm điện, năng lượng tái tạo, dầu khí và các môi trường công nghiệp khắc nghiệt.

Kết luận

NAT là một công nghệ quan trọng giúp giải quyết các vấn đề về địa chỉ IP, nâng cao bảo mật và đơn giản hóa việc tích hợp hệ thống trong môi trường công nghiệp. Với các tính năng chuyên dụng dành cho mạng OT, các thiết bị NAT công nghiệp như NAT-102 và NAT-102-T của Moxa đang trở thành lựa chọn đáng tin cậy cho các dự án PLC, SCADA, IIoT, giao thông thông minh và nhà máy thông minh hiện đại.
