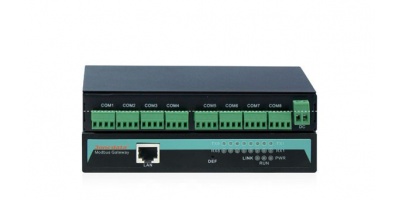

GW1108-8DI(RS-485): Bộ chuyển đổi 8 cổng RS-485/422 sang Ethernet Modbus

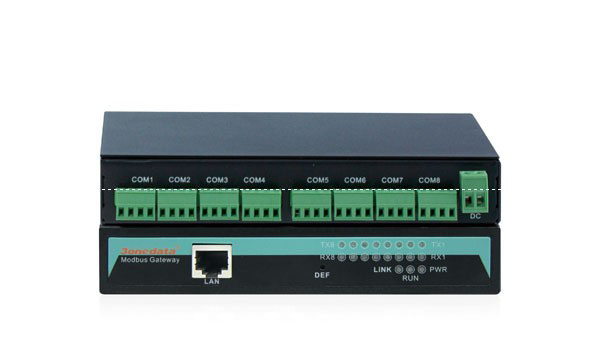

GW1108-8DI(RS-485) Bộ chuyển đổi 8 cổng RS485/422 sang Ethernet Modbus Gateway giữa giao thức Modbus RTU/ASCII và giao thức Modbus TCP cung cấp 8 cổng RS-485/422 serial (8 bit terminal block) và 1 cổng Ethernet 10/100M của hãng 3Onedata-China hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. GW1108-8DI(RS-485) được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng... Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh…

• Modbus Gateway
• Top các bộ Modbus Gateway công nghiệp phổ biến tại Việt Nam – BKAII phân phối chính hãng

Tính năng của sản phẩm:

• Hỗ trợ giao thức Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP và DNS
• Hỗ trợ 1 cổng Ethernet 10/100M
• Hỗ trợ 8 cổng RS-485/422
• Hỗ trợ cấu hình WEB và Telnet
• Chuyển đổi giữa Modbus TCP và Modbus RTU/ASCII
• Hỗ trợ 4 chế độ hoạt động RTU Slave, RTU Master, ASCII Slave, ASCII
• Hỗ trợ chức năng ID mapping, để nhận đước sự quản lý của ID chủ
• Tốc độ truyền không nghẽn 300bps~115200bps
• Hỗ trợ chức năng lọc địa chỉ MAC và địa chỉ IP
• Chế độ Slave hỗ tợ 16 kết nối chính TCP
• Chế độ Master hỗ trợ 32 slave TCP yêu cầu kết nối
• Hỗ trợ cài đặt Response Timeout và Interval Timeout
• Hỗ trợ giao tiếp cross-gateway và cross-router
• Không quạt, tiêu thụ ít, nhiệt độ làm việc từ -40 ~ 75℃
• Bảo vệ IP30, vỏ kim loại, lắp gắn tường

Thông số kỹ thuật của sản phẩm:

Cổng Ethernet：

Chuẩn: 10Base-T，100Base-TX

Giao thức: Hỗ trợ Modbus TCP, Modbus RTU, Modbus ASCII, IP, APR, ICMP, DNS và DHCP

Tín hiệu: Rx+, Rx-, Tx+, Tx-

Tốc độ: 10/100Mbps

Hoạt động: Full-duplex và half-duplex

Khoảng cách truyền: 100m

Kết nối: RJ45

Cổng Serial

8 cổng Cổng RS-485/422

Tín hiệu RS-485: D+ (A), D- (B)

Tín hiệu RS-422: T+, T-, R+, R-

Bit đồng bộ e: None, Even, Odd, Space, Mark

Bit dữ liệu: 7bit, 8bit

Bit dừng: 1bit, 2bit

Tốc độ cổng serial: 300bps～115200bps

Khoảng cách truyền RS-485/422: 1200

Kết nối RS-485/422: 4 bits terminal block

Bảo vệ 3 lớp tĩnh, RS-485/422 cách điện 2KV

Chế độ Master: 32 TCP slaves

Chế độ Slave: 16TCP masters

Chế độ làm việc: RTU Slave, RTU Master, ASCII Slave, và ASCII Master

LED chỉ dẫn

Power: PWR

Trạng thái hoạt động và độ trễ bắt đầu thiết bị: RUN

Kết nối mạng Ethernet: (Link)

Báo dữ liệu cổng serial: TX1~TX8, RX1~RX8;

Nguồn cấp:

Điện áp vào: 9~48VDC

Tiêu thụ không tải: 1.8W@9VDC>

Tiêu thụ đầy tải: 2.2W@9VDC>

Môi Trường

Nhiệt độ làm việc: -40~75℃

Nhiệt độ lưu trữ: -40°C～85°C

Độ ẩm tương đối:  5% tới 95%( không ngưng tụ)

Bề mặt

Lắp đặt: gắn tường

Kích thức(L×W×H): 160mm×95.5mm×28mm

Vỏ: Kim loại, bảo vệ IP30

Khối lượng: 0.49kg

Chuẩn

EMI: EN 55022 Class A, FCC Part 15 Subpart B Class A

EMS: EN 61000-4-2 (ESD), Level 3

EN61000-4-4 (EFT), Level 2

Phép thử shock: IEC 60068-2-27

Phép thử rơi: IEC 60068-2-32

Phép thử rung: IEC 60068-2-6

Đóng Gói

1. GW1108-8DI(RS-485)-P(9~48VDC) × 1

2. Hướng dẫn sử dụng ×1

3. Cáp mạng thẳng ×1

4. Bộ nguồn × 1

5. CD ×1

6. Thẻ bảo hành × 1

7. Chứng nhận chất lượng x 1

8. Móc treo x 2

9. Đệm x 1

Phụ tùng tùy chọn:

Dụng cụ gắn DIN-Rail (35mm) ×1

ORDERING INFORMATION

GW1108-8DI(RS-485): 8-port RS-485/422 to Ethernet(10/100M) Modbus Gateway, wall mounting, 9~48VDC
